Сведения о средстве измерений: 90233-23 Комплексы измерительные с видеофиксацией

Номер по Госреестру СИ: 90233-23
90233-23 Комплексы измерительные с видеофиксацией
("Кордон.Про"МД)

Назначение средства измерений:
Комплексы измерительные с видеофиксацией «Кордон.Про»MД (далее по тексту — комплексы) предназначены для определения текущего времени, синхронизированного с национальной шкалой координированного времени UTC(SU), измерений скорости транспортных средств (ТС) и определения географических координат местоположения в плане в автоматическом режиме.

сертификация программного обеспечения
Внешний вид. Комплексы измерительные с видеофиксацией, http://oei-analitika.ru рисунок № 1
Внешний вид.
Комплексы измерительные с видеофиксацией
Рисунок № 1
Внешний вид. Комплексы измерительные с видеофиксацией, http://oei-analitika.ru рисунок № 2
Внешний вид.
Комплексы измерительные с видеофиксацией
Рисунок № 2
Внешний вид. Комплексы измерительные с видеофиксацией, http://oei-analitika.ru рисунок № 3
Внешний вид.
Комплексы измерительные с видеофиксацией
Рисунок № 3

Общие сведения

Дата публикации - 24.10.2023
Срок свидетельства - 23.10.2028
Номер записи - 192184
ID в реестре СИ - 1411721
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, "Кордон.Про"МД-Р,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Симикон" (ООО "Симикон")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 508
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 258
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 729 дн.

Наличие аналогов СИ: Комплексы измерительные с видеофиксацией ("Кордон.Про"МД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Симикон" (ООО "Симикон")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80531-20
31.12.2025
Измерители текущих значений времени и локальных координат с видеофиксацией , КОРДОН-В
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
81023-21
05.03.2026
Комплексы измерительные с видеофиксацией, "Кордон-Кросс", "Кордон-Кросс"В
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
81094-20
31.12.2025
Видеорегистраторы интеллектуальные, "ГРОМ-1"
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
87188-22
24.10.2027
Комплексы измерительные с видеофиксацией, "КРИС-2"
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
87396-22
22.11.2027
Измерители текущих значений времени с видеофиксацией, "Паркон-А"
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
90233-23
23.10.2028
Комплексы измерительные с видеофиксацией, "Кордон.Про"МД
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
91907-24
18.04.2029
Имитаторы скорости движения, "ИС-24/3"М
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Новокузнецк — крупнейший город Кемеровской области. Его называют южной столицей Кузбасса. Полмиллиона жителей Новокузнецка смогли сделать свою малую родину не только крупнейшим промышленным городом Сибири, но и привлекательным для туристов поселением. История города началась в 1618 году, когда на правом берегу реки Томь был возведен Кузнецкий острог. Строительство острога было тесно связано с царским указом о расширении объема данников и, как следствие, увеличении объема дани, поступающей в казну. Главной проблемой в этом плане было то, что большая часть южных земель находилась под контролем воинственных племен.

«Благодаря» развитию Новокузнецка в сторону крупнейшего промышленного города естественный уровень растительности сохранился лишь на небольших участках. В основном это березово-осиновые леса, сосновые леса, луга и болота. Геологическое строение Новокузнецка довольно сложное: прямо через город проходит глубокий тектонический разлом, с которым связаны локальные землетрясения.

Угольная промышленность занимает второе место в структуре промышленного производства Новокузнецка. В городе 10 шахт, 3 разреза, 3 обогатительных фабрики. Металлургия занимает ведущее место среди всех видов промышленности города, именно здесь работает около 57% жителей, занятых в сфере промышленности. Новокузнецк — культурный центр Кузбасса. В городе имеется разветвленная сеть музеев, драматический театр и театр кукол «Сказ», несколько театральных студий, муниципальный камерный хор, джаз-клуб «Геликон», широкая сеть библиотек.

Отчет "Анализ рынка поверки в Кемерово" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Кемерово.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Новокузнецк по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Примечание!

Добавлены следующие фильтры:
- отображаются организации с первичными или периодическими поверками от 100 шт. с 2017 года
- отображаются организации с действующими аттестатами аккредитации на текущий год
- рубим если меньше 10 поверок в год по типу СИ по организации на пераом этапе
- рубим если меньше 10 поверок в год по типу СИ по организации на втором этапе
- место регистрации или осуществления деятельности организаций совпадает с городом
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок) - топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок)

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы измерительные с видеофиксацией ("Кордон.Про"МД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • Нет модификации
  • "Кордон.Про"МД-Р
  • 461 174 459 2 0 461 459 2
    ООО "ВОЛЬТ-АМПЕР"
    (RA.RU.312865)
  • Нет модификации
  • 33 33 0 0 33 33 0
    ООО "СИТИПЛАН"
    (RA.RU.312247)
  • Нет модификации
  • 14 14 0 0 14 14 0

    Стоимость поверки Комплексы измерительные с видеофиксацией ("Кордон.Про"МД)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    В комплексах используется встроенное программное обеспечение (далее — ПО). ПО предназначено для управления процессом измерений, обработки, хранения и передачи полученной информации.

    Защита ПО и результатов измерений от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения, и проверки ПО на наличие изменения или удаления метрологически значимых частей.

    Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

    Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077- 2014.

    Таблица 1 — Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SimFW CordonProMD

    Номер версии (идентификационный номер) ПО

    5.0

    Цифровой идентификатор ПО

    44403b1a6e96ca7b3232d1e21f1bf00fa4a8f6c8

    Алгоритм вычисления идентификатора ПО

    SHA1


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист формуляра ГДЯК 464965.053 ФО и руководства по эксплуатации ГДЯК 464965.053 РЭ типографским методом, а также на корпус основного блока с помощью металлографической этикетки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 5 «Эксплуатация комплекса» документа ГДЯК 464965.053 РЭ «Комплексы измерительные с видеофиксацией «Кордон.Про»МД. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Комплексы измерительные с видеофиксацией «Кордон.Про»МД. Технические условия. ТУ 26.51.66-046-31002820-2022.

    Правообладатель

    Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)

    ИНН 7804040165

    Адрес юридического лица: 195009, г. Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824

    Изготовитель

    Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)
    ИНН 7804040165
    Адрес: 195009, г. Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

    Правообладатель

    Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)
    ИНН 7804040165
    Адрес юридического лица: 195009, г. Санкт-Петербург, ул. Арсенальная, д. 66, к. 3, стр. 1, помещ. 824

    Принцип действия комплекса при измерении текущего времени и определения координат местоположения в плане основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS и синхронизации шкалы времени комплекса с национальной координированной шкалой времени UTC(SU).

    Принцип действия комплексов при измерении скорости основан на измерении разности частот падающего и отраженного сигнала от движущегося объекта (эффект Доплера).

    Конструктивно комплексы состоят из основных блоков (ОБ), блоков питания и комплекта кабелей. ОБ включает в себя процессорный модуль с установленным специальным программным обеспечением (ПО), видеокамеру, радарный модуль, модуль приема навигационных сигналов, устройства связи и коммутации, модуль климат-контроля. В качестве блока питания применяется блок сетевого питания или аккумуляторный бокс (в комплект поставки не входит). Состав комплекта кабелей определяется в зависимости от размещения комплексов. Количество составных частей определяется заказом.

    Процессорный модуль осуществляет общее управление комплексом, производит распознавание знаков государственной регистрации ТС по изображениям с видеокамеры в пределах зоны контроля комплекса, формирует, сохраняет и передает на внешние каналы связи фиксируемую информацию о ТС и сопутствующие данные.

    Радарный модуль производит передачу, прием и обработку радиолокационных сигналов, по которым производится определение скоростей ТС.

    Модуль приема навигационных сигналов формирует данные о текущем времени и координатах в сохраняемой информации, а также выделяет 1 PPS метку точного времени для синхронизации шкалы времени комплекса.

    Комплексы работают круглосуточно в автоматическом режиме с целью выявления нарушений правил дорожного движения, предусмотренных в КоАП Российской федерации: управление транспортным средством с нарушением правил установки на нем государственных регистрационных знаков; нарушение правил применения ремней безопасности или мотошлемов; превышение установленной скорости движения; нарушение правил движения через железнодорожные пути; нарушение правил движения по автомагистрали; проезд на запрещающий сигнал светофора или на запрещающий жест регулировщика; нарушение правил проезда перекрестков; нарушение правил маневрирования; нарушение правил расположения транспортного средства на проезжей части дороги, встречного разъезда или обгона; несоблюдение требований, предписанных дорожными знаками или разметкой проезжей части дороги; непредоставление преимущества в движении маршрутному транспортному средству или транспортному средству с включенными специальными световыми и звуковыми сигналами; непредоставление преимущества в движении пешеходам или иным участникам дорожного движения; нарушение правил остановки или стоянки транспортных средств; нарушение правил пользования внешними световыми приборами, звуковыми сигналами, аварийной сигнализацией или знаком аварийной остановки; неисполнение обязанности по внесению платы за проезд транспортного средства по платным автомобильным дорогам, платным участкам автомобильных дорог; нарушение правил пользования телефоном водителем транспортного средства; несоблюдение требований об обязательном страховании гражданской ответственности владельцев транспортных средств, а также иных, определенных в разделе 7.5 ТУ 26.51.66-046-31002820-2022, видов.

    Решение измерительных задач, определенных назначением, и выявление нарушений правил дорожного движения комплексы производят в автоматическом режиме без участия человека.

    Комплексы могут использоваться при стационарном (на дорожных конструкциях), передвижном (на штативах, треногах) или мобильном (на движущихся ТС) размещениях. Комплектность каждого комплекса указана в формуляре.

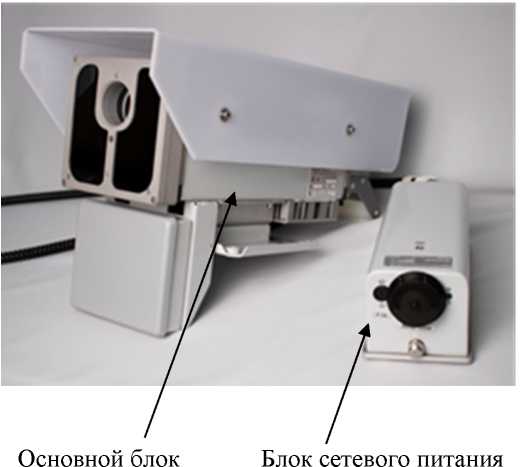

    Общий вид комплексов представлен на рисунке 1.

    Внешний вид. Комплексы измерительные с видеофиксацией (

    Рисунок 1 — Общий вид комплекса «Кордон.Про»МД с блоком сетевого питания

    Заводской номер наносится методом металлографии на шильдик, закрепленный на боковой поверхности ОБ, и типографским способом в формуляр. Формат нанесения заводского номера буквенно-числовой. Корпуса блоков защищены от проникновения мастичными пломбами на винтах конструкции.

    Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера представлены на рисунке 2.

    Знак поверки на корпус комплексов не наносится.

    Внешний вид. Комплексы измерительные с видеофиксацией (

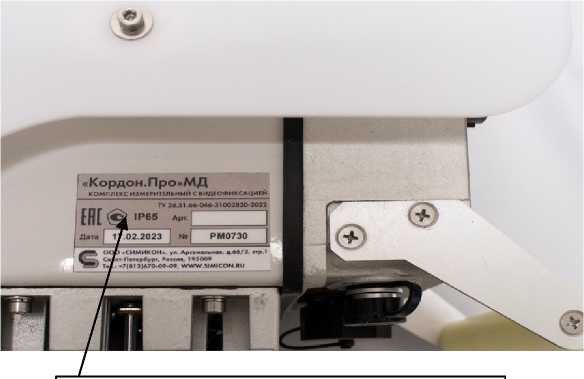

    Места маркировки, нанесения знака

    Внешний вид. Комплексы измерительные с видеофиксацией (

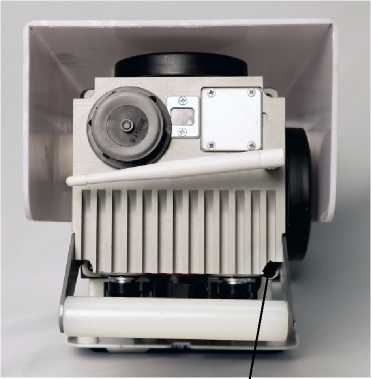

    Место пломбирования

    утверждения типа и заводского номера

    Рисунок 2 — Места пломбирования, маркировки, нанесения знака утверждения типа и заводского номера


    Таблица 4 —

    Наименование

    Обозначение

    Количество

    Комплекс измерительный с видеофиксацией в составе:

    • — основной блок

    • — блок питания

    • — комплект кабелей

    «Кордон.Про»МД

    не мене1 шт. не мене1 шт.

    не менее 1 к-та

    Монтажно-эксплуатационный комплект в составе:

    • — оснастка для установки и крепления блоков комплекса,

    • — съемный утеплитель *,

    • — съемная антивандальная защита *,

    • — дополнительное оборудование *

    1 к-т

    Руководство по эксплуатации

    ГДЯК 464965.053 РЭ

    1 экз.

    Руководство по установке и настройке. Стационарное размещение.

    ГДЯК 464965.054 РЭ

    1 экз.

    Руководство по установке и настройке. Передвижное размещение.

    ГДЯК 464965.055 РЭ

    1 экз.

    Руководство по установке и настройке. Мобильное размещение.

    ГДЯК 464965.056 РЭ

    1 экз.

    Формуляр

    ГДЯК 464965.053 ФО

    1 экз.

    Методика поверки

    1 экз.

    * Примечание — поставляется по дополнительной заявке.


    Таблица 2 — Метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной шкалой координированного времени UTC(SU), мкс

    ±3

    Пределы допускаемой абсолютной погрешности присвоения временной метки видеокадру, с

    ±0,5

    Диапазон измерений скорости движения ТС в стационарном положении и в движении* комплекса, км/ч

    от 1 до 350

    Пределы допускаемой абсолютной погрешности измерений скорости движения ТС в стационарном положении и в движении комплекса, км/ч

    ±1

    Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат местоположения в плане в статическом режиме**, м

    ±4,5

    Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат комплекса в плане в диапазоне скоростей от 0 до 150 км/ч**, м

    ±4,5

    * — скорость сближения ТС при измерении скорости движения встречных ТС в движении — не более 350 км/ч;

    ** — метрологическая характеристика определена при приеме сигналов спутников ГЛОНАСС/GPS, принимаемых одновременно, при значениях PDOP<3

    Таблица 3 — Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочая частота излучения, ГГ ц

    от 24,05 до 24,25

    Напряжение питания от источника переменного тока частотой 50 Гц, В

    от 90 до 300

    Напряжение питания от источника постоянного тока, В

    от 10 до 15

    Масса, кг, не более а) ОБ

    6,0

    б) блок питания

    2,2

    Габаритные размеры, мм, не более а) ОБ

    - длина

    460

    - ширина

    180

    - высота

    280

    б) блок питания

    - длина

    300

    - ширина

    100

    - высота

    90

    Рабочие условия применения:

    — температура окружающего воздуха, °С

    от -55 до +60

    — относительная влажность при температуре окружающего воздуха +25 °С, %, не более

    98

    Максимальная дальность измерения скорости движения ТС (без распознавания ГРЗ), м

    150


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
