Сведения о средстве измерений: 80531-20 Измерители текущих значений времени и локальных координат с видеофиксацией

Номер по Госреестру СИ: 80531-20
80531-20 Измерители текущих значений времени и локальных координат с видеофиксацией
(КОРДОН-В)

Назначение средства измерений:
Измерители текущих значений времени и локальных координат с видеофиксацией «КОРДОН-В» (далее измерители) предназначены для измерений текущего времени, согласованного с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат комплексов и скорости движения транспортных средств (далее ТС) на контролируемом участке по видеокадрам.

сертификация программного обеспечения
Внешний вид. Измерители текущих значений времени и локальных координат с видеофиксацией , http://oei-analitika.ru рисунок № 1
Внешний вид.
Измерители текущих значений времени и локальных координат с видеофиксацией
Рисунок № 1
Внешний вид. Измерители текущих значений времени и локальных координат с видеофиксацией , http://oei-analitika.ru рисунок № 2
Внешний вид.
Измерители текущих значений времени и локальных координат с видеофиксацией
Рисунок № 2
Внешний вид. Измерители текущих значений времени и локальных координат с видеофиксацией , http://oei-analitika.ru рисунок № 3
Внешний вид.
Измерители текущих значений времени и локальных координат с видеофиксацией
Рисунок № 3

Общие сведения

Дата публикации - 22.02.2021
Срок свидетельства - 31.12.2025
Номер записи - 179850
ID в реестре СИ - 1385906
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Симикон" (ООО "Симикон")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.

Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.

Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.

Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).

Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.

Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.

- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№866 от 2024.04.02 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (19)

Наличие аналогов СИ: Измерители текущих значений времени и локальных координат с видеофиксацией (КОРДОН-В)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Симикон" (ООО "Симикон")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80531-20
31.12.2025
Измерители текущих значений времени и локальных координат с видеофиксацией , КОРДОН-В
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
81023-21
05.03.2026
Комплексы измерительные с видеофиксацией, "Кордон-Кросс", "Кордон-Кросс"В
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
81094-20
31.12.2025
Видеорегистраторы интеллектуальные, "ГРОМ-1"
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
87188-22
24.10.2027
Комплексы измерительные с видеофиксацией, "КРИС-2"
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
87396-22
22.11.2027
Измерители текущих значений времени с видеофиксацией, "Паркон-А"
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
90233-23
23.10.2028
Комплексы измерительные с видеофиксацией, "Кордон.Про"МД
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года
91907-24
18.04.2029
Имитаторы скорости движения, "ИС-24/3"М
Общество с ограниченной ответственностью "Симикон" (ООО "Симикон") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
2 года

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Измерители текущих значений времени и локальных координат с видеофиксацией (КОРДОН-В)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Измерители текущих значений времени и локальных координат с видеофиксацией (КОРДОН-В)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Защита программного обеспечения от изменения метрологически значимой его части реализована путем проверки контрольной суммы прошивки измерителей при старте. При попытке несанкционированного изменения ПО выдается ошибка целостности ПО и измерители переходят в состояние блокировки.

Защита записанных данных от преднамеренных и случайных изменений реализована с использованием специального формата данных, не дающего возможности несанкционированного изменения.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SimFWCordon V

Номер версии (идентификационный номер) ПО

5.0

Цифровой идентификатор ПО

eda7d49e2749f84194cf84

48081e870277fO2033

Алгоритм вычисления цифрового идентификатора ПО

SHA1


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист формуляра ГДЯК 464965.035 ФО и руководства по эксплуатации ГДЯК 464965.035 ФО методом компьютерной графики и на корпус измерителя с помощью этикетки, выполненной типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в эксплуатационном документе.


Нормативные и технические документы

Нормативные документы, устанавливающие требования к измерителям текущих значений времени и локальных координат с видеофиксацией «КОРДОН-В»

Приказ № 1621 от 31.07.2018 г. Об утверждении государственной поверочной схемы для средств измерений времени и частоты

Технические условия. Измерители текущих значений времени и локальных координат с видеофиксацией «КОРДОН-В». ТУ 26.51.66-034-31002820-2017

Поверка

Поверка

осуществляется по документу 651-18-039 МП «ГСИ. Измерители текущих значений времени и локальных координат с видеофиксацией «КОРДОН-В». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 18 июля 2018 г.

Основные средства поверки:

  • - источник первичного точного времени УКУС-ПИ 02ДМ, регистрационной. № 60738-15 в Федеральном информационном фонде;

  • - измерители скорости и длины лазерные ИСД-5, регистрационный № 58460-1 в Федеральном информационно фонде;

  • - GNSS-приемник спутниковый геодезический многочастотный SIGMA, регистрационный № 40862-09 в Федеральном информационном фонде.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак о поверке измерителя наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.


Изготовитель

Общество с ограниченной ответственностью «Симикон» (ООО «Симикон»)
ИНН 7804040165
Адрес: 190020, г. Санкт-Петербург, набережная Обводного канала, д. 199-201, литера А Телефон (факс): +7(812) 670-09-09, +7(812) 324-61-51
Web-сайт: www.simicon.ru
E-mail: ruinfo@simicon.com

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений»
Юридический адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Почтовый адрес: 141570, Московская область, г. Солнечногорск, п/о Менделеево Телефон (факс): +7 (495) 526-63-00
E-mail: office@vniiftri.ru

Принцип действия комплексов в части измерения значений текущего времени и координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексом.

Принцип действия комплексов при измерении скорости движения ТС на контролируемом участке основан на измерении времени, затраченному данным ТС для преодоления участка пути. Длина участка складывается из определяемого при установке расстояния между точками расположения измерителей и измеряемых локальных координат ТС (направление на цель и дальность до нее) в момент фотографирования. Время прохождения определяется как разность между моментами фотографирования измерителями.

Измерители состоят из видеомодулей и блоков питания.

Видеомодуль включает в себя видеокамеру, процессорный модуль, модуль приемника навигационных сигналов глобальных навигационных спутниковых систем, специальное программное обеспечения (ПО), а также устройства связи и коммутации. Видеокамера обеспечивает определение местоположения и траектории ТС относительно разметки на автомобильных дорогах во всей зоне контроля измерителей. Процессорный модуль принимает и обрабатывает видеоданные от видеокамеры, производит распознавание государственного регистрационного знака (ГРЗ), находящегося в зоне контроля, определяет локальные координаты ТС относительно точки установки измерителей.

Измерители работают в автоматическом режиме. Измерители имеют возможность работы только по сигналам ГНСС ГЛОНАСС.

Конструкция измерителей предусматривает установку измерителей на несущих придорожных конструкциях, либо непосредственно над полотном автодороги в соответствии с Руководством по эксплуатации.

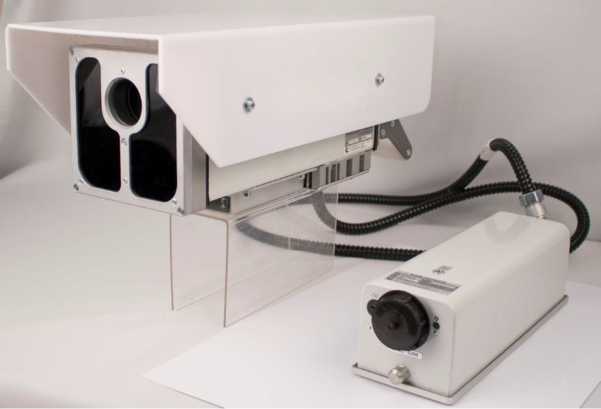

Общий вид измерителей представлен на рисунке 1.

Внешний вид. Измерители текущих значений времени и локальных координат с видеофиксацией  (КОРДОН-В), http://oei-analitika.ru

Рисунок 1 - Общий вид измерителей

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа представлены на рисунке 2.

Внешний вид. Измерители текущих значений времени и локальных координат с видеофиксацией  (КОРДОН-В), http://oei-analitika.ru

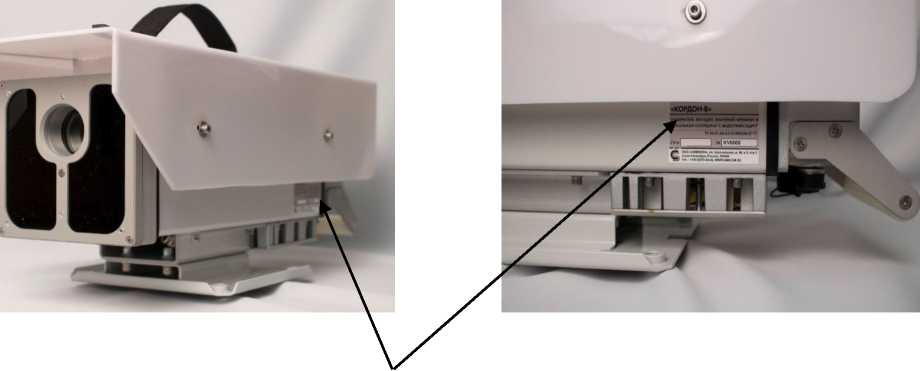

Место нанесения знака утверждения типа

Внешний вид. Измерители текущих значений времени и локальных координат с видеофиксацией  (КОРДОН-В), http://oei-analitika.ru

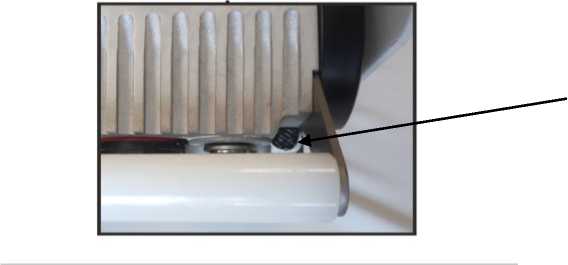

Место пломбировки от несанкционированного доступа

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места

нанесения знака утверждения типа


Таблица 4 - Комплектность измерителей

Наименование

Обозначение

Количество

Измеритель текущих значений времени и локальных координат с видеофиксацией «КОРДОН -В»

ГДЯК 468798.026

1 шт.

Блок электропитания

EPFK

1 шт.

Комплект кабелей

1 к-т

Арматура для установки и крепления

ГДЯК 301564.027

1 шт.

Руководство по эксплуатации

ГДЯК 464965.035 РЭ

1 экз.

Формуляр

ГДЯК 464965.035 ФО

1 экз.

Методика поверки

651-18-039 МП

1 экз.

Свидетельство о поверке измерителя

1 экз.

Ящик для транспортировки

1 шт.

Аккумуляторный бокс

ВР-2

по заявке

Wi-Fi антенна

ППМ 0706

по заявке


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности синхронизации времени измерителя относительно шкалы UTC (SU), мс

±5

Диапазон измерений скорости на контролируемом участке, км/ч

от 2 до 300 включ.

Пределы допускаемой относительной погрешности измерений скорости движения ТС на контролируемом участке, %

±2

Границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат измерителей в плане при PDOP < 3, м

±5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение переменного тока, В

220±50

- частота переменного тока, Гц

50±1

Условия эксплуатации:

- температура окружающей среды, °С

от -40 до +50

- относительная влажность при температуре 25 °С, %, не более

98

- атмосферное давление, кПа

от 60,0 до 106,7

Потребляемая мощность, В^А не более

50

Масса, кг, не более:

-видеомодуль

5,5

- блок питания

2,3

Габаритные размеры, мм, не более:

- видеомодуль

- длина

450

- ширина

180

- высота

210

- блок питания

- длина

290

- ширина

90

- высота

80


Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
