Сведения о средстве измерений: 90160-23 Резервуар стальной горизонтальный цилиндрический

Номер по Госреестру СИ: 90160-23
90160-23 Резервуар стальной горизонтальный цилиндрический
(ЕП-40-2400-2-А-СО-У1)

Назначение средства измерений:
Резервуар стальной горизонтальный цилиндрический ЕП-40-2400-2-А-СО-У1 (далее -резервуар) предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 1

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 1

Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 2

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 2

Внешний вид. Резервуар стальной горизонтальный цилиндрический, http://oei-analitika.ru рисунок № 3

Внешний вид.
Резервуар стальной горизонтальный цилиндрический
Рисунок № 3

Общие сведения

Дата публикации - 16.10.2023
Срок свидетельства -
Номер записи - 192104
ID в реестре СИ - 1411538
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова")
Страна - РОССИЯ
Населенный пункт - Кемеровская обл., г. Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да

SO_3 Регистрация типов СО в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1826 дн.

Приказы РСТ, где упоминается данный тип СИ

№2170 от 2023.10.13 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуар стальной горизонтальный цилиндрический (ЕП-40-2400-2-А-СО-У1)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
79420-20	Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79622-20	Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79621-20	Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79620-20	Резервуары стальные горизонтальные цилиндрические, РГС-50 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79615-20	Резервуары стальные горизонтальные цилиндрические, РГС-25 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
79614-20	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80684-20	Резервуары стальные горизонтальные цилиндрические, РГС-20 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80831-20	Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80872-20	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
80863-20	Резервуары горизонтальные стальные цилиндрические, РГС-8 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81162-21	Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-3000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81478-21	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-2000, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81495-21	Резервуары стальные вертикальные цилиндрические, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81601-21	Резервуар стальной вертикальный цилиндрический, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81600-21	Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81778-21	Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
81777-21	Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
82081-21	Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
82185-21	Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
83770-21	Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-700 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
83920-21	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
83965-21	Резервуары вертикальные стальные цилиндрические теплоизолированные, РВСт-30000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
84925-22	Резервуар стальной горизонтальный цилиндрический, РГС-40 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
85770-22	Резервуары вертикальные стальные, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86038-22	Резервуар стальной вертикальный цилиндрический, РВС-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86123-22	Резервуары стальные горизонтальные цилиндрические, РГС-80 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86354-22	Резервуар стальной вертикальный цилиндрический, РВС-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86735-22	Резервуар стальной горизонтальный цилиндрический, РГС-25 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
86739-22	Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87542-22	Резервуары горизонтальные стальные цилиндрические, РГС Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87488-22	Резервуар вертикальный стальной цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87781-22	Резервуар вертикальный стальной цилиндрический, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
87791-22	Резервуары стальные вертикальные цилиндрические, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88301-23	Резервуар стальной вертикальный цилиндрический теплоизолированный, РВСт-3000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88684-23	Резервуары стальные горизонтальные цилиндрические, РГС-20 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88863-23	Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88890-23	Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
88903-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89057-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89332-23	Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89333-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89339-23	Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
89721-23	Резервуар стальной горизонтальный цилиндрический, РГС-5 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90159-23	Резервуары стальные горизонтальные цилиндрические, ЕП-40-2400-600-А-СО-У1 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90160-23	Резервуар стальной горизонтальный цилиндрический, ЕП-40-2400-2-А-СО-У1 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90179-23	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
90180-23	Резервуар стальной вертикальный цилиндрический, РВСП-30000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
91225-24	Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
91636-24	Резервуары стальные вертикальные цилиндрические, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93746-24	Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93792-24	Резервуары стальные вертикальные цилиндрические, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93813-24	Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСзс Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
93828-24	Резервуары стальные вертикальные цилиндрические с защитной стенкой, РВСзс Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94081-24	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94488-25	Резервуар стальной вертикальный цилиндрический, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94625-25	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет
94841-25	Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк)	ОТ МП	5 лет

V_18 Наполнение реестра поверок ФГИС «АРШИН» в динамике по месяцам

Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.

При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.

В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:

максимальное количество поверок за месяц
среднее количество поверок в месяц и в год
период наполнения базы в месяцах и годах

В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля

дата
общее количество поверок
кол-во периодических поверок
кол-во извещений о непригодности

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар стальной горизонтальный цилиндрический (ЕП-40-2400-2-А-СО-У1)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "МЕТРОКОНТ" (RA.RU.311686)		Нет модификации	1		1	0	0	1	1	0

Стоимость поверки Резервуар стальной горизонтальный цилиндрический (ЕП-40-2400-2-А-СО-У1)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится на титульный лист паспорта резервуара типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)

ИНН 4221002780

Юридический адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28

Телефон/ факс: +7 (3843) 92-16-58/ (3843) 92-16-82

Web-сайт: www.nzrmk.ru

E-mail: mrk@nzrmk.ru

Изготовитель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28
Телефон/ факс: +7 (3843) 92-16-58/ (3843) 92-16-82
Web-сайт: www.nzrmk.ru
E-mail: mrk@nzrmk.ru

Испытательный центр

Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru

Правообладатель

Акционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е.Крюкова» (АО «НЗРМК им. Н.Е.Крюкова»)
ИНН 4221002780
Юридический адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий р-н), д. 28
Телефон/ факс: +7 (3843) 92-16-58/ (3843) 92-16-82
Web-сайт: www.nzrmk.ru
E-mail: mrk@nzrmk.ru

Тип резервуара - стальной горизонтальный цилиндрический, номинальной вместимостью 40 м³ подземного расположения.

Принцип действия резервуара основан на заполнении его нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.

Резервуар представляет собой горизонтально расположенный цилиндрический стальной сосуд с днищами.

Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.

Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен ударным способом на маркировочную табличку резервуара (рисунок 1).

Резервуар ЕП-40-2400-2-А-СО-У1 с заводским номером 7210, расположен на территории Нефтеперекачивающей станции-3 (НПС-3), АРНУ филиал АО «Транснефть -Прикамье» по адресу: 423450, Республика Татарстан, муниципальный район Альметьевский, городское поселение город Альметьевск, квартал 030120, земельный участок 584.

Эскиз общего вида резервуара приведен на рисунке 2. Фотография горловины и измерительного люка приведена на рисунке 3.

Нанесение знака поверки на средство измерений не предусмотрено.

Внешний вид. Резервуар стальной горизонтальный цилиндрический (ЕП-40-2400-2-А-СО-У1), http://oei-analitika.ru

УАРА), МПа

. АО "НЗРМК ; \

* са им. н.е.крюко^Д"

ЗАКАЗ Ж

•

- ж .

I ЕМКОСТЬ (РЕЗЕРВУАР)

. РАСЧЕТНОЕ ДАВЛЕНИЕ ЕМКОСТИ

I ‘(РЕЗЕРВУАРА), МПа ... — _в

'-ЧЕ НОЕ ДАВЛЕЖ^ТОДОГРЕВАТЕЛЯ, МПа • I I ФР^??*^Ь_о^Нл^{0Ё ДАВЛЕНИЕ} ЕМКОСТИ "

1 (РЕЗЕРВУАРА), МПа _у .

< j ^льнрЛавлениепоДоерёва-теля.мп^а! ТРОБНОЕ ДАВЛЕНИЕ ЕМКОСТИ ⁽^.Й₽^уАРА), МПа . ■

•• СЕЙСМИЧНОСТЬ, балл ‘ 1 ’

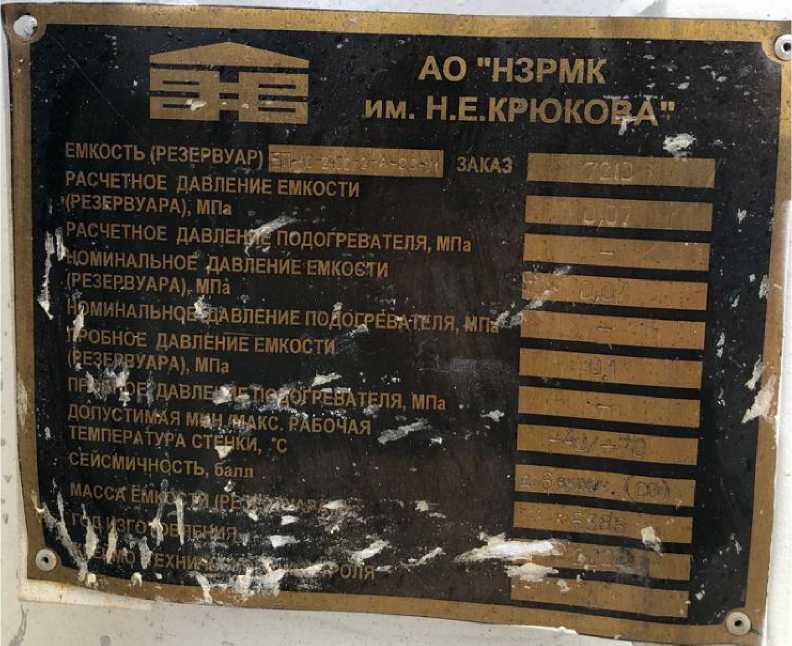

Рисунок 1 - Маркировочная табличка резервуара

_—_

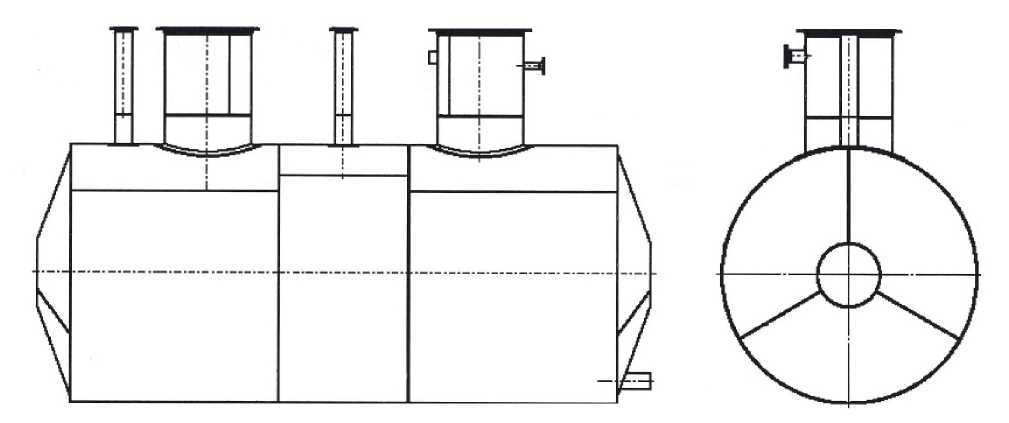

Рисунок 2 - Эскиз общего вида резервуара

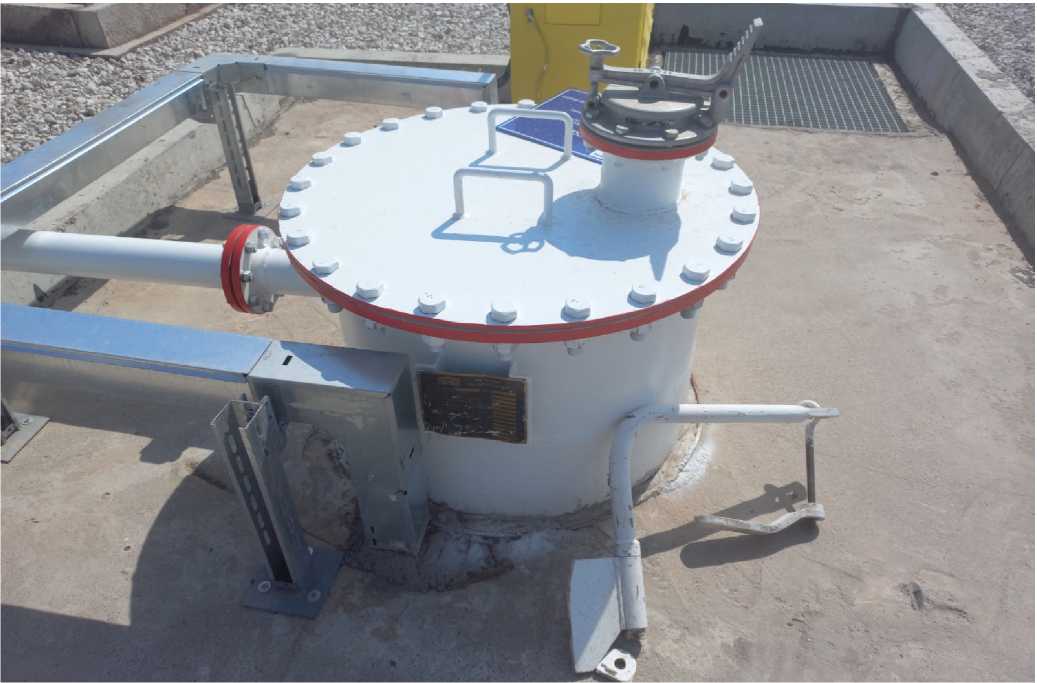

Рисунок 3 - Горловина и измерительный люк резервуара ЕП-40-2400-2-А-СО-У1 зав.№ 7210

Пломбирование резервуара ЕП-40-2400-2-А-СО-У1 не предусмотрено.

Таблица 3 -

Наименование	Обозначение	Количество
Резервуар стальной горизонтальный цилиндрический	ЕП-40-2400-2-А- СО-У1	1 шт.
Паспорт	-	1 экз.
Градуировочная таблица	-	1 экз.

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальная вместимость, м³	40
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %	±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

Температура окружающего воздуха, ^оС Атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Средний срок службы, лет, не менее
