Номер по Госреестру СИ: 87542-22
87542-22 Резервуары горизонтальные стальные цилиндрические
(РГС)
Назначение средства измерений:
Резервуары горизонтальные стальные цилиндрические РГС (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные цилиндрические
Рисунок № 4
Общие сведения
Дата публикации - 05.12.2022
Срок свидетельства -
Номер записи - 189516
ID в реестре СИ - 1404183
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГС-5, РГС-40,
Производитель
Изготовитель - Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова")
Страна - РОССИЯ
Населенный пункт - Кемеровская обл., г. Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3024 от 2022.12.02 ПРИКАЗ_Об утверждении типов средств измерений (25)
Наличие аналогов СИ: Резервуары горизонтальные стальные цилиндрические (РГС)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова")
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
79420-20 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
79622-20 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
79621-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
79620-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-50 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
79615-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-25 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
79614-20 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
80684-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
80831-20 |
Резервуар стальной вертикальный цилиндрический с понтоном, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
80872-20 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
80863-20 |
Резервуары горизонтальные стальные цилиндрические, РГС-8 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
81162-21 |
Резервуары стальные вертикальные цилиндрические, РВС-2000, РВС-3000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
81478-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-2000, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
81495-21 |
Резервуары стальные вертикальные цилиндрические, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
81601-21 |
Резервуар стальной вертикальный цилиндрический, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
81600-21 |
Резервуар стальной вертикальный цилиндрический, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
81778-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
81777-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные с понтоном, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
82081-21 |
Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
82185-21 |
Резервуар стальной вертикальный цилиндрический, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
83770-21 |
Резервуары стальные вертикальные цилиндрические теплоизолированные, РВС-700 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
83920-21 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
84925-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-40 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
85770-22 |
Резервуары вертикальные стальные, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
86038-22 |
Резервуар стальной вертикальный цилиндрический, РВС-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
86123-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-80 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
86354-22 |
Резервуар стальной вертикальный цилиндрический, РВС-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
86735-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-25 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
86739-22 |
Резервуары стальные горизонтальные цилиндрические, РГС-75 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
87542-22 |
Резервуары горизонтальные стальные цилиндрические, РГС Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
87488-22 |
Резервуар вертикальный стальной цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
87781-22 |
Резервуар вертикальный стальной цилиндрический, РВС-1000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
87791-22 |
Резервуары стальные вертикальные цилиндрические, РВСП-10000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
88301-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВСт-3000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
88684-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-20 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
88863-23 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
88890-23 |
Резервуар стальной вертикальный цилиндрический, РВСПК-50000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
88903-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
89057-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
89332-23 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
89333-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
89339-23 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
89721-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-5 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
90159-23 |
Резервуары стальные горизонтальные цилиндрические, ЕП-40-2400-600-А-СО-У1 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
90160-23 |
Резервуар стальной горизонтальный цилиндрический, ЕП-40-2400-2-А-СО-У1 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
90179-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
90180-23 |
Резервуар стальной вертикальный цилиндрический, РВСП-30000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
91225-24 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
91636-24 |
Резервуары стальные вертикальные цилиндрические, РВСП-20000 Акционерное общество "Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова" (АО "НЗРМК им. Н.Е. Крюкова") (РОССИЯ Кемеровская обл., г. Новокузнецк) |
ОТ МП |
5 лет |
Оренбург - административный центр Оренбургской области России и Оренбургского района, составляющий вместе с 10 сельскими поселениями отдельное муниципальное образование - город Оренбург со статусом городского округа. Один из крупнейших городов Южного Урала. Город расположен в Южном Приуралье, на реке Урал (Яик), недалеко от впадения в нее реки Сакмара. Оренбург находится в 1475 км к юго-востоку от Москвы.
В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.
Отчет "Анализ рынка поверки в Оренбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Оренбург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Резервуары горизонтальные стальные цилиндрические (РГС)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Резервуары горизонтальные стальные цилиндрические (РГС)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Пензенский ЦСМ Пензенская область |
13552 | 13552 |
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Новокузнецкий завод резервуарных металлоконструкций имени Н.Е. Крюкова» (АО «НЗРМК им. Н.Е. Крюкова»)
ИНН 4221002780
Адрес: 654033, Кемеровская область - Кузбасс, г. Новокузнецк, ул. Некрасова (Кузнецкий район), д. 28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ») ИНН 5835000257Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Телефон/факс: (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему, приведенному в градуировочной таблице резервуаров.

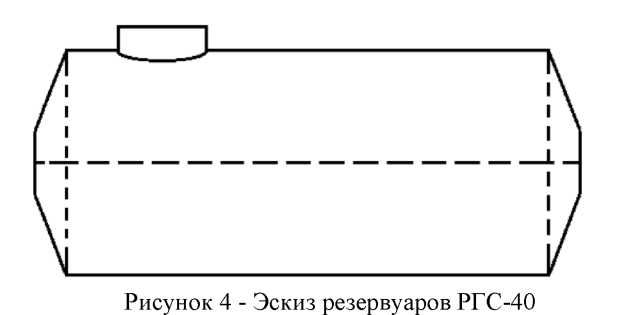

Резервуары изготовлены в следующих модификациях: РГС-5, РГС-40 и представляют собой стальной сосуд цилиндрической формы. Модификация РГС-5 имеет наземное расположение, РГС-40 подземной установки. Резервуары оснащены замерным люком для измерения уровня жидкости и приемо-раздаточными патрубками для приема и отпуска нефти и нефтепродуктов.
Заводской номер нанесен типографским способом в паспорт резервуара и плоттерной печатью в виде цифрового обозначения на информационную табличку, установленную:
-
- для РГС-5 на опорах, на которых установлен резервуар;
-
- для РГС-40 на крышке горловины.
Резервуары РГС-5 с заводским номером 7158 и РГС-40 с заводскими номерами 7156, 7157 расположены по адресу: Пензенская область, Бессоновский район, поселок Николаевка, НПС «Пенза-2».
Общий вид и место нанесения заводского номера резервуара РГС-5 представлены на рисунках 1-2. Место нанесения заводских номеров и эскиз резервуаров РГС-40 представлены на рисунках 3-4.
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма.
Пломбирование резервуаров не предусмотрено.

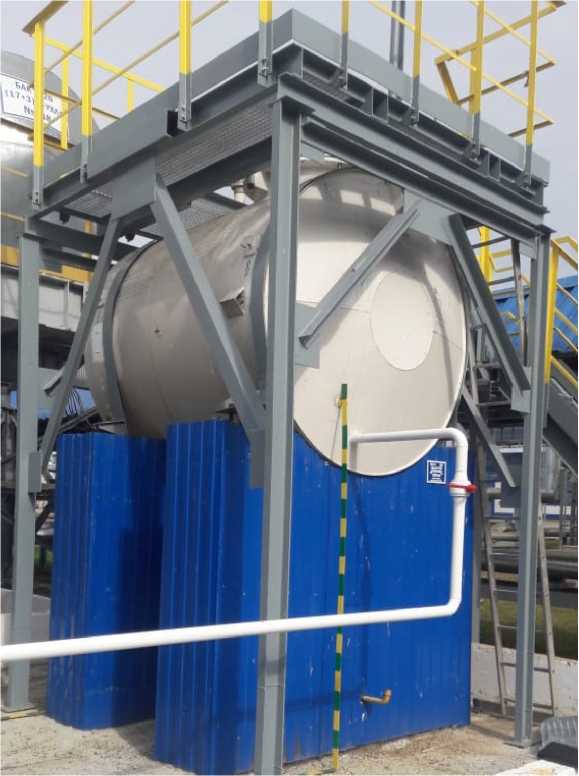

Рисунок 1 - Общий вид резервуара РГС-5

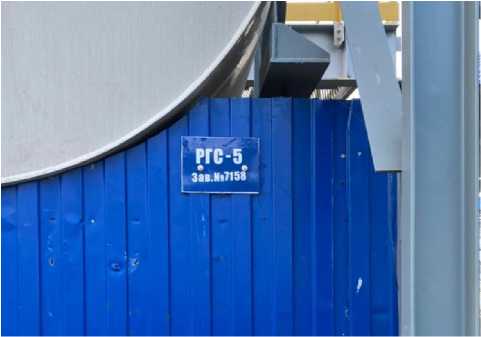

Рисунок 2 - Место нанесения заводского номера резервуара РГС-5

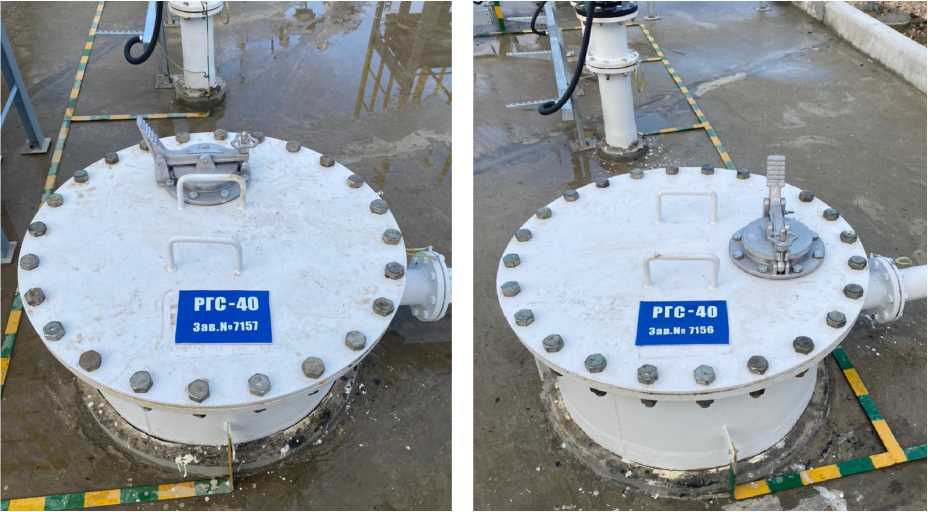

Рисунок 3 - Место нанесения заводских номеров резервуаров РГС-40
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Тип резервуаров |
РГС-5 |
РГС-40 |
Номинальная вместимость, м3 |
5 |
40 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение | |
Тип резервуаров |
РГС-5 |
РГС-40 |
Габаритные размеры, мм, не более | ||
- внутренний диаметр |
1900 |
2400 |
- длина |
2502 |
9024 |
Условия эксплуатации: | ||
- температура окружающего воздуха, °C |
от -40 до +50 | |
- атмосферное давление, кПа |
от 84,0 до 106,7 | |
Средний срок службы, лет, не менее |
30 |
