Номер по Госреестру СИ: 90146-23
90146-23 Газосигнализаторы
(СГХ)
Назначение средства измерений:
Газосигнализаторы СГХ (далее - газосигнализаторы) предназначены для непрерывного автоматического контроля содержания горючих газов и (или) монооксида углерода в воздухе помещений.
Внешний вид.
Газосигнализаторы
Рисунок № 1
Внешний вид.
Газосигнализаторы
Рисунок № 2
Внешний вид.
Газосигнализаторы
Рисунок № 3
Внешний вид.
Газосигнализаторы
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта газосигнализатора типографским способом и на маркировочную наклейку, расположенную на корпусе газосигнализатора в соответствии с рисунком 4.
Сведения о методиках измерений
Сведения о методиках (методах) измеренияприведены в руководстве по эксплуатации ЕТРД.421453.001 РЭ в разделах 1.5 «Устройство и принцип действия» и 1.6 «Работа газосигнализатора».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51-001-74060561-2022 «Газосигнализаторы СГА, СГУ, СГС. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Сенсор» (ООО «Сенсор») ИНН 5836898587
Юридический адрес: 440011, Пензенская обл., г.о. город Пенза, г. Пенза, ул. Бугровка Б., влд 52, оф. 3
Телефон: +7 (8452) 398-111 Электронная почта e-mail: gaz@entech.group Интернет-портал: http://gsens.ru/
Изготовитель
Общество с ограниченной ответственностью «Сенсор» (ООО «Сенсор») ИНН 5836898587
Юридический адрес: 440011, Пензенская обл., г.о. город Пенза, г. Пенза, ул. Бугровка Б., влд 52, офис 3
Адрес места осуществления деятельности: 410056, Саратовская обл., г.о. город Саратов, г. Саратов, ул. Чернышевского Н.Г., д. 94
Телефон: +7 (8452) 398-111
Электронная почта e-mail: gaz@entech.group Интернет-портал: http://gsens.ru/
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)
Адрес: 603950 г. Нижний Новгород, ул. Республиканская, д. 1
Тел. 8-800-200-22-14
Web-сайт: http://www.nncsm.ru
E-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью «Сенсор» (ООО «Сенсор») ИНН 5836898587
Юридический адрес: 440011, Пензенская обл., г.о. город Пенза, г. Пенза, ул. Бугровка Б., влд 52, оф. 3
Телефон: +7 (8452) 398-111 Электронная почта e-mail: gaz@entech.group Интернет-портал: http://gsens.ru/
Газосигнализаторы представляют собой одно- или двухканальные автоматические приборы непрерывного действия. Газосигнализаторы состоят из электронной платы с газочувствительным сенсором. Электронная плата располагается в пластиковом корпусе прямоугольной формы с закруглёнными краями.
Газосигнализаторы изготавливаются в девяти модификациях: СГА, СГА-Р, СГА-М, СГА-МП, СГУ, СГУ-Р, СГУ-М, СГС, СГС-М, и могут работать как самостоятельно, так и с последовательным подключением между собой. Газосигнализаторы СГА и СГУ могут дополнительно оснащаться релейным выводом.
Принцип действия газосигнализаторов основан на применении сенсоров для определения:
-
• горючих газов - полупроводниковый;
-
• монооксида углерода - электрохимический, в газосигнализаторах СГС (-М) -полупроводниковый.
Газосигнализаторы различаются по следующим модификациям: •СГА, СГА-М - газосигнализаторы горючих газов; •СГА-МП - газосигнализатор сжиженных углеводородных газов; •СГУ, СГУ-М - газосигнализаторы монооксида углерода; •СГА-Р - газосигнализатор горючих газов с релейным выводом; •СГУ-Р - газосигнализатор монооксида углерода с релейным выводом; •СГС, СГС-М - газосигнализаторы комбинированные горючих газов и монооксида углерода.
Структура условного обозначения газосигнализаторов:
СГХ (-Р, -М, -МП)
•СГ - общее обозначение газосигнализаторов;
•Х - тип исполнения:
•А - канал горючего газа (метан, пропан);
•У - канал монооксида углерода;
•С - комбинированный канал по горючим газам и монооксиду углерода;
•МП - канал сжиженного углеводородного газа;
•Р - наличие релейного вывода,
•М - исполнение для коммунально-бытового назначения;
Тип газосигнализаторов: стационарный, непрерывного действия, одно- или двухканальный, с диффузионной подачей контролируемой среды, с одним или двумя фиксированными порогами срабатывания аварийной сигнализации.
Газосигнализаторы обеспечивают:
-
• световую индикацию включенного состояния;
-
• световую и звуковую сигнализацию концентрации газа, превышающей установленный пороговый уровень;
-
• управление импульсным клапаном при аварийной ситуации;
-
• выдачу сигналов аварии на внешние устройства.

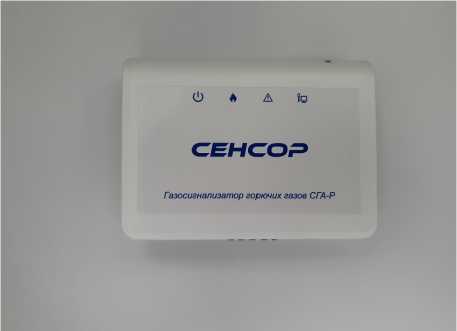

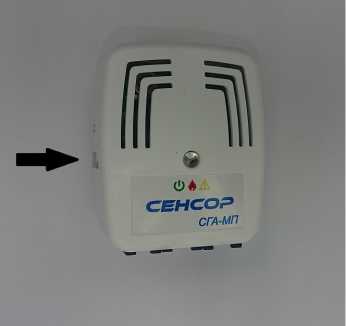

Общий вид газосигнализаторов СГХ (-Р), СГХ-М(-МП) представлен на рисунках 1 - 2.
Рисунок 1. Внешний вид газосигнализаторов Рисунок 2. Внешний вид газосигнализаторов
СГХ(-Р) СГХ-М(-МП)
СЕНСОР
СГА-МП

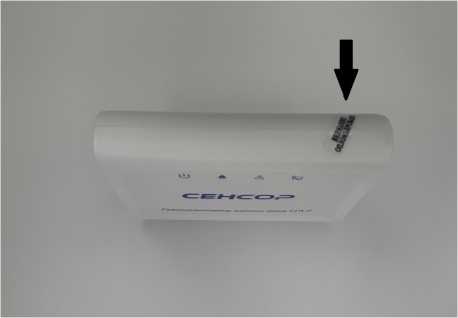

Рисунок 3. Место пломбирования газосигнализаторов СГХ(-Р) и СГХ-М(-МП)
Конструкцией газосигнализаторов предусмотрена пломбировка корпуса, обеспечивающая ограничение доступа к местам настройки (регулировки), путем приклеивания пломбировочной наклейки с надписью «Внимание опломбировано» на линию соединения лицевой и задней панели корпуса газосигнализатора. Место пломбировки газосигнализаторов СГХ указано стрелками на рис. 3. Знак поверки в виде наклейки с изображением знака поверки наносится на свободном от надписей пространстве на задней панели корпуса газосигнализатора.
Заводской номер в виде четырех арабских цифр, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на маркировочную наклейку, закрепляемую на задней стенке корпуса газосигнализатора (рисунок 4).
СЕНСОР © ф [Ц[
Газосигнализатор СГА
Пороги срабатывания: 114Z
Метан (СН4)
(10±5) % НКПР | (20±5) % НКПР Питание: DC 9+24 В, Р<1 Вт ТУ: 26.51-001-74060561-2022 ТУ www.gsens.ru | (8452) 398-111 Заводской №:
Дата изготовления:
СЕНСОР ©ф ЕНЕ
Газосигнализатор СГА-Р
Пороги срабатывания: 11 4Z
Метан (СН4)
(10±5) % НКПР | (20±5) % НКПР Питание: DC 9+24 В, Р<1 Вт ТУ: 26.51-001-74060561-2022 ТУ www.gsens.ru | 8 (8452)398-111 Заводской №:
СЕНСОР © ф [Ц[
Газосигнализатор СГУ
Пороги срабатывания: 11 4Z
Угарный газ (СО)
(20±5) мг/м' | (100±25) мг/м'
Питание: DC 9+24 В, Р<1 Вт
ТУ: 26.51-001-74060561-2022 ТУ
Дата изготовления:
www.gsens.ru | (8452) 398-111 Заводской №: I Дата изготовления:
Сделано в России
Сделано в России
Сделано в России
СЕНС°Х © ф [Ц[
Газосигнализатор'СГУ-Р
Пороги срабатывании: 1г42
Угарный газ (СО) \
(20±5) мг/м' | (100±2Дмг/м3
Питание: DC 9+24 В, РД Вт
ТУ: 26.51-001-74060561-ZQ22 ТУ
www.gsens.ru Заводской №:
| (8452)39^111
I Дата изготовления:
[елано в России
Газо).
Пороги срабатывания:
Метен (СН4) ' .
(1045) % НКПР I (50±25) мг/м3
Питание: 9-24 В, Р<1,5 Вт
ТУ: Е6.51-001-74060561-2022 ТУ www.gsens.ru | 8 (8452)398-111 Завддской №:
Дата изготовления:
Генсов © ф [Ц[
СЕНСОР (8) ф [Ц[
Газосигнализатор СГА-М IP31
Метан СН41 (10±5) % НКПР Питание: DC 9-24 В, Р<1 Вт
ТУ: 26.51-001-74060561-2022 ТУ
Заводской №:
8(8452) 398-111
I Дата изготовления:
(елано в России
СЕНСОР с
ГазосигнализатдръГ У-М
Угарный razfcO)
(100±2#Тмг/м3 ШИние: 9-24 В, Р<1,5 Вт
ТО 26.51-001-74060561-2022 ТУ
8(8452) 398-111
I Дата изготовления:
www.gsens.ru Заводской №:
Газосигнализатор СГА-МП IP31
Пропан С3Н81 (10±5) % НКПР Питание: DC 9-24 В, Р<1 Вт
ТУ: 26.51-001-74060561-2022 ТУ www.gsens.ru | 8(8452)398-111 Заводской №: i Дата изготовления:
“Сделано в России
СЕНСОР @ ф [Ц[
Газосигнализатор СГС-М | Г)11
Пороги срабатывания: JLJl Л1
Метан (СН4) I Угарный газ (СО) (10±5) % НКПР | (100±25) мг/м3 Питание: 9-24 В, Р<1,5 Вт
ТУ: 26.51-001-74060561-2022 ТУ
8(8452) 398-111
I Дата изготовления:
Заводской №:
Место нанесения заводского номера
Сделано в России
Рисунок 4. Маркировочная табличка с указанием места нанесения заводского номера
Таблица 3 - Комплект поставки газосигнализаторов
Наименование |
Обозначение |
Количество, шт. |
Г азосигнализатор |
СГХ |
1 |
Паспорт |
ЕТРД.421453.001 |
1 |
Упаковка |
- |
1 |
Методика поверки |
- |
По требованию заказчика |
Руководство по эксплуатации |
ЕТРД.421453.001 РЭ |
По требованию заказчика (является общедоступным на интернет-портале предприятия-изготовителя) |
Метрологические характеристики газосигнализаторов приведены в таблицах 1 и 2.
Таблица 1 - |
Метрологические характеристики газосигнализаторов | |||
Тип |
Определяемый компонент |
Пороги срабатывания сигнализации |
Предел допускаемой основной абсолютной погрешности | |
СГА (-Р) |
Метан |
Предупредительный порог |
10 % НКПР |
±5 % НКПР |
Аварийный порог |
20 % НКПР |
±5 % НКПР | ||
СГА-М |
Метан |
Аварийный порог |
10 % НКПР |
±5 % НКПР |
СГА-МП |
Пропан |
Аварийный порог |
10 % НКПР |
±5 % НКПР |
СГУ (-Р) |
Монооксид углерода |
Предупредительный порог |
20 мг/м3 |
±5 мг/м3 |
Аварийный порог |
100 мг/м3 |
±25 мг/м3 | ||
СГУ-М |
Монооксид углерода |
Аварийный порог |
100 мг/м3 |
±25 мг/м3 |
СГС |
Метан |
Аварийный порог |
10 % НКПР |
±5 % НКПР |
Монооксид углерода |
Аварийный порог |
50 мг/м3 |
±25 мг/м3 | |
СГС-М |
Метан |
Аварийный порог |
10 % НКПР |
±5 % НКПР |
Монооксид углерода |
Аварийный порог |
100 мг/м3 |
±25 мг/м3 |
Таблица 2 - Основные технические характеристики
Параметр |
Значение |
Время срабатывания сигнализации, с, не более: •газосигнализатор СГА |
15 |
•газосигнализатор СГУ |
90 |
•газосигнализатор СГС (СН4) |
30 |
•газосигнализатор СГС (СО) |
90 |
Время установления рабочего режима (время прогрева), с, не более |
40 |
Напряжение питания постоянного тока, В |
от 9 до 24 |
Потребляемая мощность, Вт, не более: •газосигнализатор СГА |
1 |
•газосигнализатор СГУ |
1 |
•газосигнализатор СГС |
1,5 |
Время выдачи сигнала управления отсечным газовым клапаном, с, не более |
1 |
Масса, кг, не более |
0,15 |
Габаритные размеры, ДхШхВ, мм, не более: •для модификаций газосигнализаторов СГХ (-Р) |
110х83х26 |
•для модификаций газосигнализаторов СГХ-М (-МП) |
64х54х25 |
Рабочие условия измерений: •температура окружающей среды, °С |
от -10 до +50 |
•относительная влажность окружающей воздуха (при +25 °С), % |
от 20 до 85 |
•атмосферное давление, кПа |
от 84 до 108 |
Нормальные условия измерений - температура окружающего воздуха, °С |
20 ± 5 |
- относительная влажность окружающего воздуха, %; |
от 30 до 80 |
- атмосферное давление, кПа |
от 86 до 106 |
Средний срок службы, лет |
10 |
Средняя наработка до отказа, ч |
45000 |
