Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок (режим измерений Laser Mode). Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

С тыльной стороны корпуса, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, а также располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в двух модификациях: FreeScan Combo, FreeScan Trio, отличающихся некоторыми метрологическими и техническими характеристиками.

Модификация FreeScan Combo дополнительно имеет режим измерений в инфракрасном диапазоне (режим измерений IR Mode). Модификации FreeScan Trio дополнительно имеет режим измерений с фотограмметрией.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на задней или нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не

предусматривают внешних механических регулировок.

Общий вид приборов приведён на рисунке 1.

а)                                                 б)

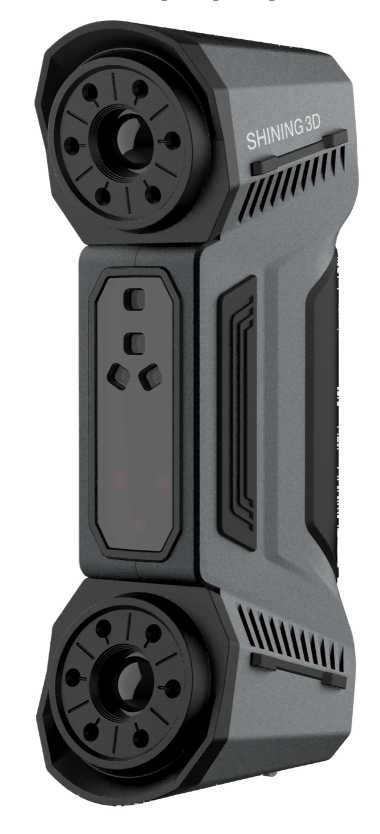

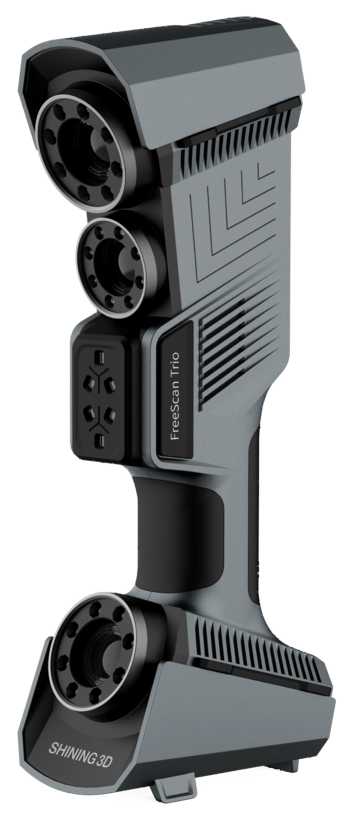

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных Shining 3D модификаций: а) FreeScan Combo; б) FreeScan Trio

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.

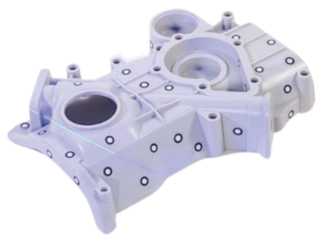

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

Место нанесения маркировочной наклейки с заводским номером средства измерений

а)

б)

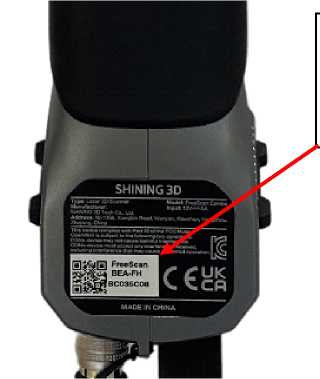

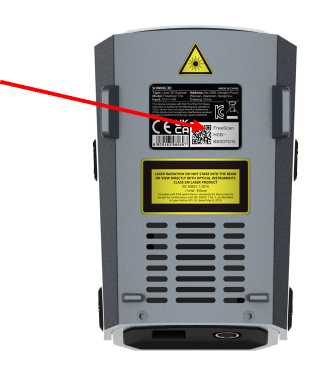

Рисунок 3 - Место расположения маркировочных наклеек с указанием заводского номера приборов оптических координатно-измерительных бесконтактных Shining 3D модификаций: а) FreeScan Combo; б) FreeScan Trio

Таблица 4 - Комплектность приборов

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
