Принцип действия приборов основан на технологии структурированного света. Контрастное изображение световой сетки, проецируемое на измеряемый объект, деформируется на нём в зависимости от геометрии объекта. Сетка проецируется на объект с помощью проектора на основе светодиода. Две цифровые камеры, расположенные под углом к источнику света, осуществляют съёмку поверхности объекта вместе с деформированной сеткой. По полученным снимкам, методом триангуляции, вычисляется расстояние до каждой точки в поле зрения. Вычисления производятся для каждого пикселя кадра на основе пересечения лучей проектор -камера. Получение полной объемной модели объекта достигается путем объединения в одну модель облаков точек, полученных при съемке (сканировании) объекта в различных положениях. Для получения снимков объекта с разных сторон и под разным углом служит поворотный столик, входящий в комплект прибора и изменяющий положение сканируемого объекта в пространстве в автоматическом режиме. Совмещение облаков точек осуществляется выделением характерных элементов геометрии объекта или посредством дополнительных позиционных меток, наклеиваемых на измеряемые объекты. Между любыми из определённых точек можно провести линейные измерения.

Конструктивно приборы состоят из трёхмерного сканера, установленного на штативе, поворотного столика и компьютера с установленным программным обеспечением. Сканер состоит из проектора и двух цифровых камер.

Приборы выпускаются в одной модификации, которая имеет два режима области сканирования S и L, различающиеся между собой диапазонами измерений геометрических размеров объектов и погрешностью измерений. Режимы переключаются изменением положения камер, имеющих два фиксированных положения 150 и 300, соответствующих диапазонам измерений.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из и букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на боковой поверхности корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

Общий вид приборов приведён на рисунке 1.

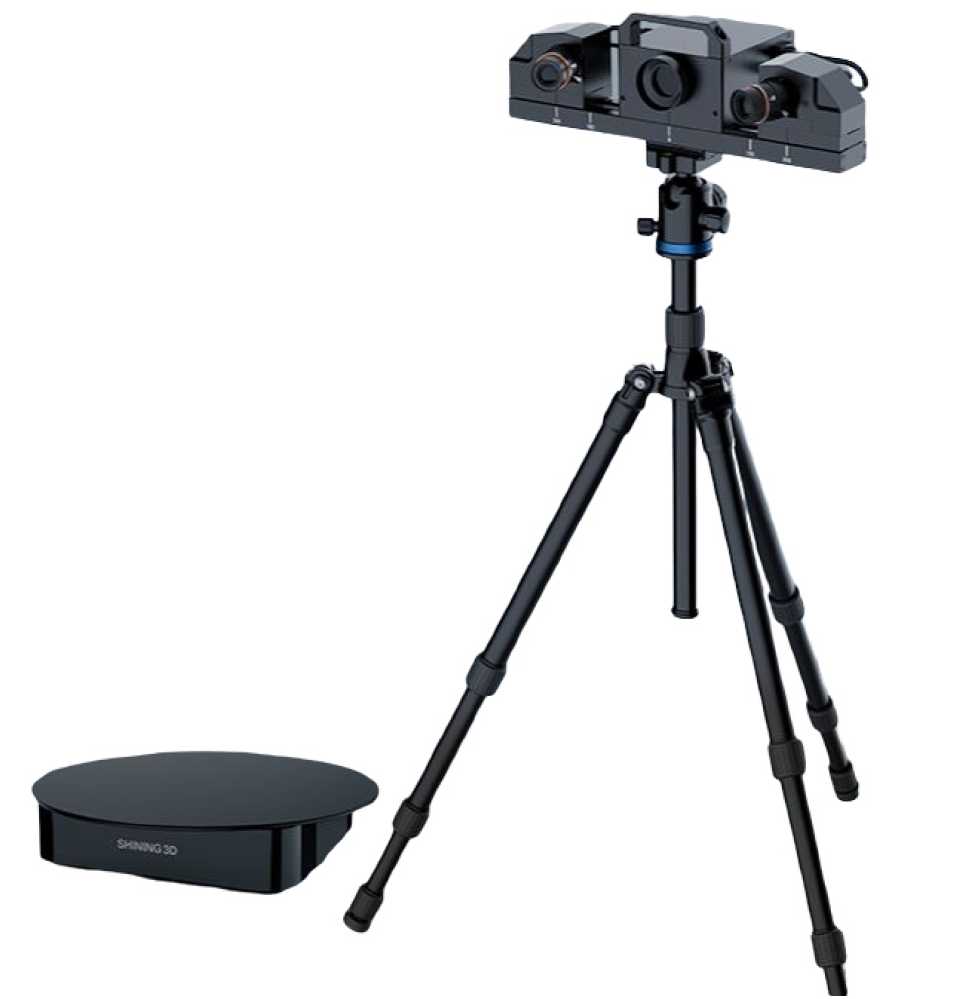

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных

Shining 3D Transcan C

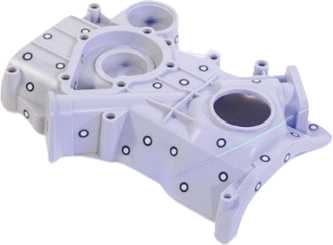

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

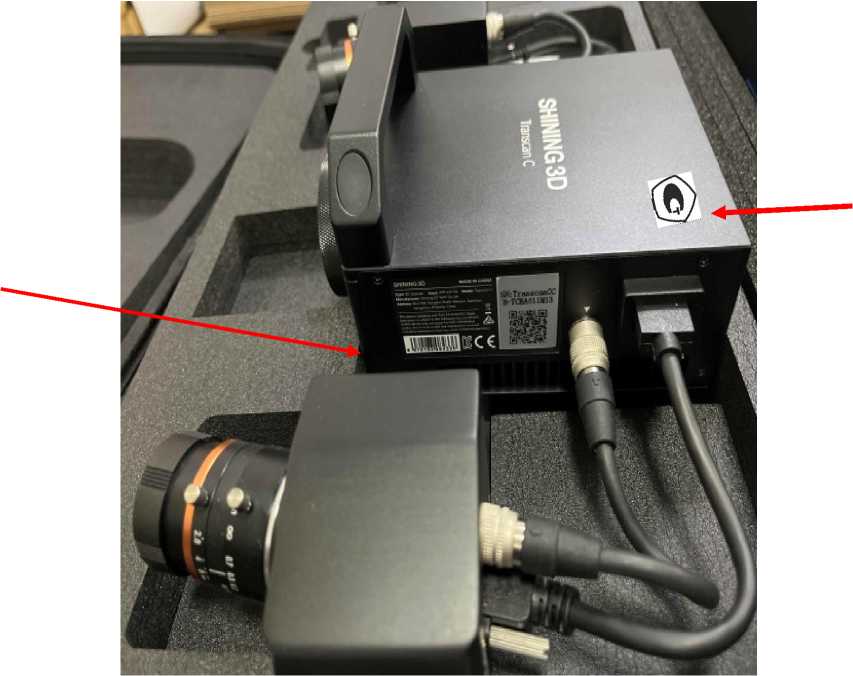

Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского (серийного) номера прибора и место нанесения знака утверждения типа.

Место нанесения маркировочной наклейки с заводским номером средства измерений

Таблица 4 - Комплектность приборов

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
