Номер по Госреестру СИ: 89928-23
89928-23 Преобразователи измерительные температуры и относительной влажности воздуха
(HMP555)
Назначение средства измерений:
Преобразователи измерительные температуры и относительной влажности воздуха HMP555 (далее по тексту - преобразователи НМР555) предназначены для измерений температуры и относительной влажности воздуха.
Внешний вид.
Преобразователи измерительные температуры и относительной влажности воздуха
Рисунок № 1
Общие сведения
Дата публикации - 06.09.2023
Срок свидетельства - 05.09.2028
Номер записи - 191875
ID в реестре СИ - 1410848
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Федеральное государственное унитарное предприятие "ВНИИМ им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1812 от 2023.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Преобразователи измерительные температуры и относительной влажности воздуха (HMP555)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Федеральное государственное унитарное предприятие "ВНИИМ им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89727-23 08.08.2028 |
Датчики скорости и направления ветра всепогодные, WSP231 Федеральное государственное унитарное предприятие "ВНИИМ им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89928-23 05.09.2028 |
Преобразователи измерительные температуры и относительной влажности воздуха, HMP555 Федеральное государственное унитарное предприятие "ВНИИМ им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Преобразователи измерительные температуры и относительной влажности воздуха (HMP555)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Преобразователи измерительные температуры и относительной влажности воздуха (HMP555)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Преобразователи НМР555 имеют встроенное программное обеспечение. Встроенное программное обеспечение «RHT.hex» обеспечивает прием, обработку, отображение, анализ сигналов.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
RHT.hex |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.1.101.300 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии
с рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователей HMP555 в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в РЭ «Преобразователи измерительные температуры и относительной влажности воздуха HMP555», раздел «Описание и работа».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений температуры, утвержденная приказом Росстандарта от 23 декабря 2022 г. № 3253;
Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г.№ 2885;
«РЦУС.416123.001ТУ. Преобразователи измерительные температуры и относительной влажности воздуха HMP555. Технические условия».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Конструктивно преобразователи НМР555 состоят из корпуса, с размещенными внутри чувствительными элементами температуры и относительной влажности воздуха, печатной платы, которая содержит микроконтроллер, модуль питания и модуль связи. В нижней части корпуса расположен разъем для подключения кабеля питания и связи. В верхней части корпуса установлен тефлоновый пористый фильтр.
Принцип действия преобразователей НМР555 основан на зависимости диэлектрической проницаемости влагочувствительного слоя от количества сорбированной влаги в емкостном преобразователе влажности и температурной зависимости электрического сопротивления платины от температуры.
Общий вид преобразователей НМР555 показан на рисунке 1.
Нанесение знака поверки на преобразователи НМР555 не предусмотрено. Заводской номер, состоящий из трёх латинских букв и пяти арабских цифр, наносится на корпус в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование корпуса не предусмотрено.
Места нанесения заводского номера и знака утверждения типа

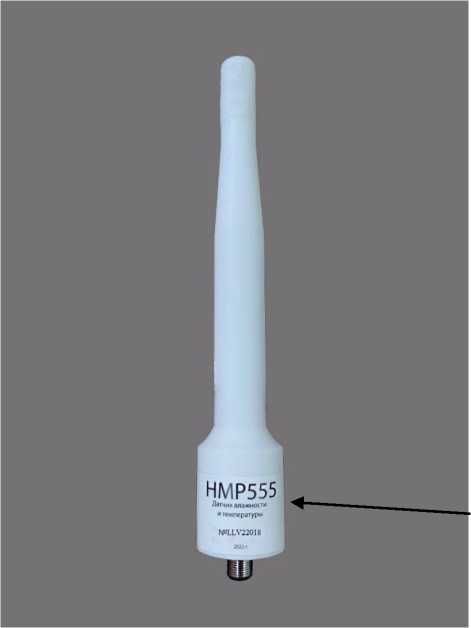

Рисунок 1 - Общий вид преобразователей НМР555 с указанием мест нанесения знака утверждения типа, заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры воздуха, °С |
от -60 до +60 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
температуры воздуха, °С | |
|
- в диапазоне от - 60 °С до - 30 °С включ.; |
±0,4 |
|
- в диапазоне св. - 30 °С до +60 °С |
±0,2 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений относительной влажности воздуха, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений | |
|
относительной влажности воздуха, %: | |
|
- в диапазоне от 0 % до 90 % включ.; |
±4 |
|
- в диапазоне св. 90 % до 100 %; |
±5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение постоянного тока, В |
от 10 до 30 |
|
Потребляемая мощность, Вт, не более |
0,5 |
|
Интерфейсы связи |
RS-485 |
|
Габаритные размеры, мм, не более: -длина |
300 |
|
-ширина |
45 |
|
-высота |
30 |
|
Масса, кг, не более |
0,15 |
|
Условия эксплуатации: -температура воздуха, °C |
от -60 до +60 |
|
-относительная влажность воздуха, % |
от 0 до 100 |
|
Средняя наработка до отказа, ч, не менее |
20000 |
|
Средний срок службы, лет |
10 |
