Номер по Госреестру СИ: 89727-23
89727-23 Датчики скорости и направления ветра всепогодные
(WSP231)
Назначение средства измерений:
Датчики скорости и направления ветра всепогодные WSP231 предназначены для измерений скорости и направления воздушного потока.

Внешний вид.
Датчики скорости и направления ветра всепогодные
Рисунок № 1
Программное обеспечение
Датчики WSP231 имеют встроенное программное обеспечение. Встроенное программное обеспечение «W SD.hex» обеспечивает прием, обработку, отображение, анализ сигналов.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значения |
Идентификационное наименование ПО |
WSD.hex |
Номер версии (идентификационный номер) ПО |
не ниже 1.1.101.100 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии
с рекомендациями Р 50.2.077-2014.
Влияние ПО учтено при нормировании метрологических характеристик.
Лист № 3 Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на корпус датчиков WSP231 в виде наклейки
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в РЭ «Датчики скорости и направления ветра всепогодные WSP231», раздел «Описание и работа»Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815;
«РЦУС.416123.002ТУ. Датчики скорости и направления ветра всепогодные WSP231. Технические условия».
ПравообладательФедеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Изготовитель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01 Факс: (812) 713-01-14 Web сайт: www.vniim.ru E-mail: info@vniim.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19 Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web сайт: www.vniim.ru
E-mail: info@vniim.ru
Конструктивно датчики скорости и направления ветра всепогодные WSP231 (далее по тексту - датчики WSP231) состоят из корпуса с флюгером и вала, на одной стороне которого зафиксирован лопастной импеллер, а на другой расположены постоянные магниты. Внутри корпуса под магнитами установлена плата управления с размещенными на ней чувствительными элементами (датчиками Холла).
Работа датчиков WSP231 основана на использовании эффекта Холла. Воздушный поток воздействует на лопастной импеллер, приводя в движение вал датчика, в результате возникает переменное магнитное поле, пропорциональное скорости воздушного потока.
Принцип действия датчиков WSP231 основывается:
-
- при измерении скорости воздушного потока - на зависимости частоты вращения лопастного импеллера от скорости воздушного потока. Значения частоты вращения преобразуются в значения скорости воздушного потока.
-
- при измерении направления воздушного потока - на зависимости между направлением вектора скорости воздушного потока и положением флюгера. Воздушный поток воздействует на датчик, который ориентируется навстречу потоку. Значения угла поворота вала преобразуется в значения направления воздушного потока.
Общий вид датчиков WSP231 показан на рисунке 1.
Нанесение знака поверки на датчики WSP231 не предусмотрено. Заводской номер, состоящий из трёх латинских букв и пяти арабских цифр, наносится на корпус в виде наклейки. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.
Пломбирование корпуса не предусмотрено.

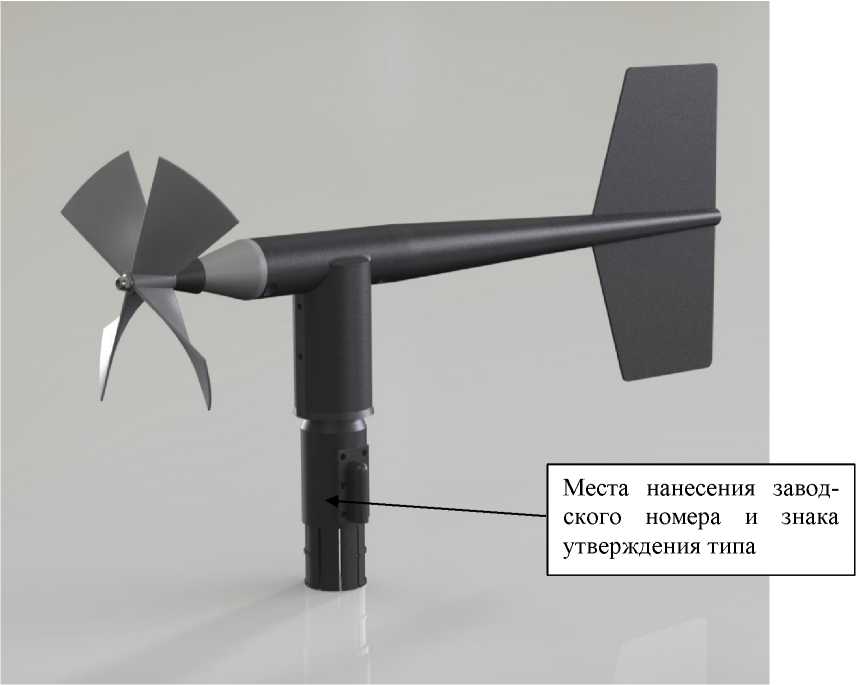

Рисунок 1 - Общий вид датчиков W SP231 с указанием мест нанесения знака утверждения типа, заводского номера
Таблица 4 - Комплектность датчиков WSP231
Наименование |
Обозначение |
Кол-во |
Датчики скорости и направления ветра всепогодные |
WSP231 |
1 шт. |
Паспорт |
РЦУС.416123.002 ПС |
1 экз. |
Руководство по эксплуатации |
РЦУС.416123.002 РЭ |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений скорости воздушного потока, м/с |
от 0,5 до 60 |
Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с: |
±(0,04+0,03^V*) |
Диапазон измерений направления воздушного потока |
от 0° до 360° |
Пределы допускаемой абсолютной погрешности измерений направления воздушного потока |
±2° |
*V - измеренное значение скорости воздушного потока, м/с |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: -напряжение постоянного тока, В |
от 10 до 30 |
Потребляемая мощность, Вт, не более |
0,5 |
Интерфейсы связи |
RS-485 |
Габаритные размеры, мм, не более: -длина |
550 |
-ширина |
200 |
-высота |
350 |
Масса, кг, не более |
2,5 |
Условия эксплуатации: -температура воздуха, °C |
от -60 до +60 |
-относительная влажность воздуха, % |
от 0 до 100 |
Средняя наработка до отказа, ч, не менее |
20000 |
Средний срок службы, лет |
8 |
