Номер по Госреестру СИ: 89925-23
89925-23 Трансформаторы тока
(ТБМО-110-УХЛ1)
Назначение средства измерений:
Трансформаторы тока ТБМО-110-УХЛ1 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на трансформаторы не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 1 «Описание и работа» документа ИРФУ.671214.034РЭ «Трансформатор тока ТБМО-110-УХЛ1. Руководство по эксплуатации и паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 Трансформаторы тока. Общие технические условия;
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки;
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)
ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Изготовитель
Открытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)ИНН 5040010981
Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Испытательный центр
Общество с ограниченной ответственностью «ЛЕММА» (ООО «ЛЕММА») Адрес: 620102, Свердловская обл., г. Екатеринбург, ул. Ясная, д. 28, кв. 23 Телефон: +7 (343) 372-00-57Web-сайт: www.lemma-ekb.ru
E-mail: lemma-ekb@mail.ru
Правообладатель
Открытое акционерное общество «Раменский электротехнический завод Энергия» (ОАО «РЭТЗ Энергия»)ИНН 5040010981
Юридический адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
Телефон: +7 (496) 463-66-93
Web-cайт: www.ramenergy.ru
E-mail: retz@ramenergy.ru
Принцип действия трансформаторов основан на явлении электромагнитной индукции.
Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы - маслонаполненные, опорные, одноступенчатые, с фарфоровой покрышкой. Активная часть трансформаторов помещена в металлический корпус с трансформаторным маслом. На верху корпуса расположена фарфоровая покрышка с металлическим маслорасширителем и масляным затвором, обеспечивающим компенсацию температурных изменений объема масла и защиту внутренней изоляции от увлажнения.
Первичная обмотка трансформаторов - цельносварная алюминиевая. Вторичные обмотки выполнены из медного провода. Сердечники с обмотками размещены в металлическом корпусе, заполненном маслом. Выводы вторичной обмотки подключены к клеммам контактной коробки на корпусе трансформатора. Коробка пломбируется для предотвращения несанкционированного доступа. На корпусе трансформатора расположена табличка с техническими данными.
Трансформаторы имеют пять вторичных обмоток.
К трансформаторам данного типа относятся трансформаторы тока ТБМО-110-УХЛ1 с заводскими № 350, 399, 413, 417, 418 и 461.
Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа и места нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки на трансформаторы не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, нанесен гравированием на табличку в месте, указанном на рисунке 1.
Рабочее положение преобразователей в пространстве - вертикальное.
А
В

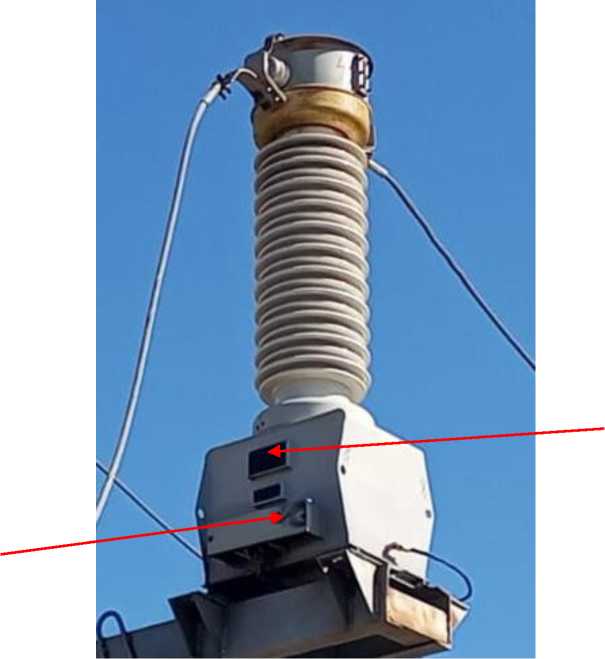

Рисунок 1 - Общий вид средства измерений, обозначение места пломбировки от несанкционированного доступа (А) и места нанесения заводского номера (В)
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное напряжение, кВ |
110 |
Наибольшее рабочее напряжение, кВ |
126 |
Номинальный первичный ток 11ном, А - для обмотки 1И1-1И2 |
200 |
- для обмоток 2И1-2И2, 3И1-3И2, 4И1-4И2, 5И1-5И2 |
600 |
Номинальный вторичный ток Ином, А - для обмотки 1И1-1И2 |
1 |
- для обмоток 2И1-2И2, 3И1-3И2, 4И1-4И2, 5И1-5И2 |
5 |
Класс точности обмоток для измерений и учета по ГОСТ 7746-2015 - обмотки 1И1-1И2 / 2И1-2И2 |
0,2S/0,5S |
Класс точности обмоток для защиты по ГОСТ 7746-2015 - обмотки 3И1-3И2 / 4И1-4И2 / 5И1-5И2 |
5Р/5Р/5Р |
Номинальная вторичная нагрузка, В^А - для обмотки 1И1-1И2 при COSф = 1,0 |
2 |
- для обмотки 2И1-2И2 при cosф = 0,8 |
20 |
- для обмоток ЗИ1-ЗИ2, 4И1-4И2, 5И1-5И2 при cosф = 0,8 |
30/30/30 |
Номинальная частота переменного тока, Гц |
50 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет, не менее Средняя наработка на отказ, ч, не менее |
30 262800 |
