Сведения о средстве измерений: 88976-23 Трансформаторы напряжения

Номер по Госреестру СИ: 88976-23
88976-23 Трансформаторы напряжения
(НАМИ-110 УХЛ1)

Назначение средства измерений:
Трансформаторы напряжения НАМИ-110 УХЛ1 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 1

Общие сведения

Дата публикации - 06.05.2023
Срок свидетельства -
Номер записи - 190968
ID в реестре СИ - 1408436
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

НАМИ-110 УХЛ1, -,

Производитель

Изготовитель - Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")
Страна - РОССИЯ
Населенный пункт - г. Раменское
Уведомление о начале осуществления предпринимательской деятельности - Да

Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.

Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.

Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.

Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№972 от 2023.05.05 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Трансформаторы напряжения (НАМИ-110 УХЛ1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80253-20

Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
80957-21

Трансформаторы напряжения, НАМИ-35 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
80956-21

Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
81618-21

Трансформаторы напряжения, НАМИ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
82216-21

Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
85822-22

Трансформаторы напряжения, НАМИ-10-95 УХЛ2
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
86744-22

Трансформаторы напряжения, ЗНОМ-110 У1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
87415-22

Трансформаторы тока, ТБМО-110-УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
87434-22

Трансформаторы напряжения емкостные, НДКМ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
88976-23

Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
89925-23

Трансформаторы тока, ТБМО-110-УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
91491-24

Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
91492-24

Трансформаторы напряжения, НАМИ-35 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
92038-24

Трансформаторы напряжения емкостные, НДКМ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
92934-24

Трансформаторы напряжения, НАМИ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
92934-24

Трансформаторы напряжения, НАМИ-220 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года
95642-25

Трансформаторы напряжения, НАМИ-110 УХЛ1
Открытое акционерное общество "Раменский электротехнический завод Энергия" (ОАО "РЭТЗ Энергия") (РОССИЯ г. Раменское)
ОТ
МП
4 года

Отчет в табличной и графической формах показывает частоту назначения МПИ конкретного, выбранного из списка, типа СИ. К выбру доступны только типы СИ, имеющие загруженные поверки в ФГИС АРШИН.

Значение МПИ (в днях и годах) берется как разница между датой окончания поерки и датой ее проведения.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения (НАМИ-110 УХЛ1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ЭТЦ "ТЕХАУДИТ"
(RA.RU.311598)
  • НАМИ-110 УХЛ1
  • 6 0 6 0 6 0 6
    ФГБУ "ВНИИМС"
    (RA.RU.311493)
    РСТ
  • НАМИ-110 УХЛ1
  • 3 0 3 0 3 0 3
    ООО "ЭНЕРГО СТРОЙ СЕРВИС+"
    (RA.RU.313731)
  • -
  • 6 0 6 0 6 0 6

    Стоимость поверки Трансформаторы напряжения (НАМИ-110 УХЛ1)

    Организация, регион Стоимость, руб Средняя стоимость
    ООО "ПРОМЭНЕРГОСТАНДАРТ"
    Краснодарский край
    5500 11252
    Куйбышевский центр метрологии - структурное подразделение Куйбышевской железной дороги - филиала ОАО РЖД
    Самарская область
    17004 11252

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе «Общие сведения» паспорта трансформатора напряжения


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».

    Правообладатель

    Открытое акционерное общество «Раменский электротехнический завод Энергия»

    (ОАО «РЭТЗ Энергия»)

    ИНН 5040010981

    Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21

    Телефон: +7 (496) 463-66-93

    Факс: +7 (496) 463-66-93

    Web-cайт: www.ramenergy.ru

    E-mail: retz@ramenergy.ru

    Изготовитель

    Открытое акционерное общество «Раменский электротехнический завод Энергия»
    (ОАО «РЭТЗ Энергия»)
    ИНН 5040010981
    Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
    Телефон: +7 (496) 463-66-93
    Факс: +7 (496) 463-66-93
    Web-cайт: www.ramenergy.ru
    E-mail: retz@ramenergy.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Открытое акционерное общество «Раменский электротехнический завод Энергия»
    (ОАО «РЭТЗ Энергия»)
    ИНН 5040010981
    Адрес: 140105, Московская обл., г. Раменское, ул. Левашова, д. 21
    Телефон: +7 (496) 463-66-93
    Факс: +7 (496) 463-66-93
    Web-cайт: www.ramenergy.ru
    E-mail: retz@ramenergy.ru

    Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

    Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.

    К трансформаторам напряжения данного типа относятся трансформаторы напряжения НАМИ-110 УХЛ1 зав. № 42, 45, 49, 238, 249, 253, 399, 414, 575, 1228, 1232, 1393, 1412, 1423, 2066.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

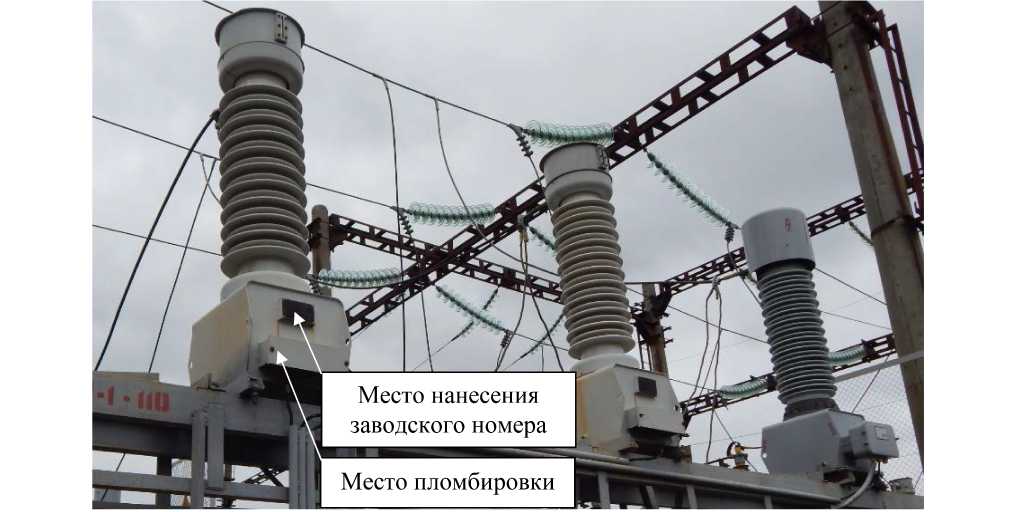

    Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

    Внешний вид. Трансформаторы напряжения (НАМИ-110 УХЛ1), http://oei-analitika.ru

    Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера


    Таблица 3 -

    Наименование

    Обозначение

    Количество

    Трансформатор напряжения

    НАМИ-110 УХЛ1

    1 шт.

    Паспорт

    НАМИ-110 УХЛ1

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение для заводских номеров

    42, 45, 49

    238, 249, 253, 399, 414,

    575, 1228, 1232, 1393, 1412, 1423, 2066

    Номинальное напряжение первичной обмотки 1 Ином. кВ

    110/^3

    110/^3

    Номинальное напряжение вторичной обмотки и2ном, В

    100/^3

    100/\3

    Номинальная частота Гном, Гц

    50

    50

    Класс точности основной вторичной обмотки по

    ГОСТ 1983

    0,5

    0,2

    Номинальная мощность основной вторичной обмотки, 1ТА

    560

    120

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -60 до +40
