Номер по Госреестру СИ: 89919-23
89919-23 Комплекты мер внутриглазного давления механических
(КМВГДм-02)
Назначение средства измерений:
Комплекты мер внутриглазного давления механических КМВГДм-02 (далее -комплекты мер) предназначены для воспроизведения дискретных значений внутриглазного давления (далее - ВГД) и применяются для передачи единицы ВГД тонометрам внутриглазного давления через веко «ТОНОТЕСТ» и другим приборам, принцип действия которых основан на определении внутриглазного давления через механическую жесткость глаз.
Внешний вид.
Комплекты мер внутриглазного давления механических
Рисунок № 1
Внешний вид.
Комплекты мер внутриглазного давления механических
Рисунок № 2
Внешний вид.
Комплекты мер внутриглазного давления механических
Рисунок № 3
Внешний вид.
Комплекты мер внутриглазного давления механических
Рисунок № 4
Внешний вид.
Комплекты мер внутриглазного давления механических
Рисунок № 5
Общие сведения
Дата публикации - 06.09.2023
Срок свидетельства - 05.09.2028
Номер записи - 191866
ID в реестре СИ - 1410839
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ")
Страна - РОССИЯ
Населенный пункт - Рязанская обл., р.п. Елатьма
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1812 от 2023.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Комплекты мер внутриглазного давления механических (КМВГДм-02)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
54176-13 20.06.2029 |
Комплекты мер внутриглазного давления механических, КМВГДм-01 Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма) |
ОТ МП |
2 года |
|
62738-21 28.05.2026 |
Тонометры внутриглазного давления, ТВГД-02 Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма) |
ОТ МП |
1 год |
|
89919-23 05.09.2028 |
Комплекты мер внутриглазного давления механических, КМВГДм-02 Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма) |
ОТ МП |
2 года |
|
94031-24 11.12.2029 |
Тонометры внутриглазного давления, "Тонотест" Акционерное общество "Елатомский приборный завод" (АО "ЕПЗ") (РОССИЯ Рязанская обл., р.п. Елатьма) |
ОТ МП |
1 год |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Комплекты мер внутриглазного давления механических (КМВГДм-02)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 2 | 2 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Комплекты мер внутриглазного давления механических (КМВГДм-02)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на поверхность футляра методом гравировки и на титульный лист руководства по эксплуатации методом печати.
Лист № 4 Всего листов 5Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе ГИКС.404711.106 РЭ «Комплекты мер внутриглазного давления механических КМВГДм-02. Руководство по эксплуатации», раздел 6 «Использование по назначению»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 мая 2018 г. № 1043 «Об утверждении государственной поверочной схемы для средств измерений внутриглазного давления»;
ГИКС.404711.106ТУ «Комплект мер внутриглазного давления механических КМВГДм-02. Технические условия».
ПравообладательАкционерное общество «Елатомский приборный завод» (АО «ЕПЗ»)
ИНН 6204001412
Юридический адрес: 391351, Рязанская обл., Касимовский р-н, рп. Елатьма, ул. Янина, д. 25
Телефон: 8 (4912) 51-35-65; факс: 8 (4912) 21-61-47
E-mail: contact@elamed.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГБУ «ВНИИОФИ») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
Акционерное общество «Елатомский приборный завод» (АО «ЕПЗ»)ИНН 6204001412
Юридический адрес: 391351, Рязанская обл., Касимовский р-н, рп. Елатьма, ул. Янина, д. 25
Телефон: 8 (4912) 51-35-65; факс: 8 (4912) 21-61-47
E-mail: contact@elamed.com
Изготовители Акционерное общество «Елатомский приборный завод» (АО «ЕПЗ»)
ИНН 6204001412
Адрес: 391351, Рязанская обл, Касимовский р-н, рп. Елатьма, ул. Янина, д. 25
Телефон: 8 (4912) 51-35-65; факс: 8(4912) 21-61-47
E-mail: contact@elamed.com
Принцип действия мер внутриглазного давления, входящих в состав комплектов мер, основан на косвенном воспроизведении единицы внутриглазного давления через механическую жесткость пружины.
Комплекты мер состоят из четырех мер внутриглазного давления механических, настроенных на фиксированные значения механической жесткости, и двух свидетелей -образцов материала пружин мер. Индексы мер соответствуют номинальным значениям внутриглазного давления мер: для меры с индексом «07» - 7 мм рт.ст; для меры с индексом «16» - 16 мм рт.ст.; для меры с индексом «23» - 23 мм рт.ст.; для меры с индексом «50» - 50 мм рт.ст. «Образцы-свидетели», свидетель №1 и свидетель №2, применяют при расчете механической жесткости мер внутриглазного давления.
Для точного позиционирования мер внутриглазного давления при проведении измерений применяют устройство для контроля тонометров внутриглазного давления, входящего в комплектность комплектов мер.
Мера ВГД из состава комплектов мер представляет собой специальную плоскую пружину, определенным образом закрепленную в корпусе. Основой меры является плоская металлическая пружина, механическая жесткость которой равна механической жесткости оболочек глаза при внутриглазном давлении. Механическая жесткость пружины определяется материалом, из которого она изготовлена и геометрией пружины. Параметр, по которому калибруется пружина - рабочая длина пружины. После настройки рабочей длины, пружина фиксируется винтами в корпусе.
Маркировка комплектов мер содержит следующую информацию: товарный знак предприятия-изготовителя, наименование и обозначение типа комплектов мер, заводской номер, год выпуска, знак утверждения типа средств измерений, обозначение технических условий.
Заводской номер в виде цифрового обозначения наносят на нижнюю поверхность корпуса футляра комплектов мер методом лазерной гравировки.
Для предотвращения несанкционированного изменения параметров заводом-изготовителем производится пломбирование фиксирующих элементов.
Нанесение знака поверки на комплекты мер не предусмотрено.
Общий вид меры и комплекта мер в
сборе представлены на рисунках
1-3.

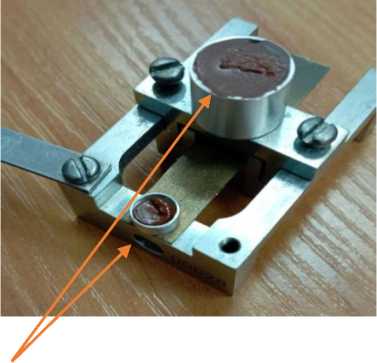

Место пломбирования

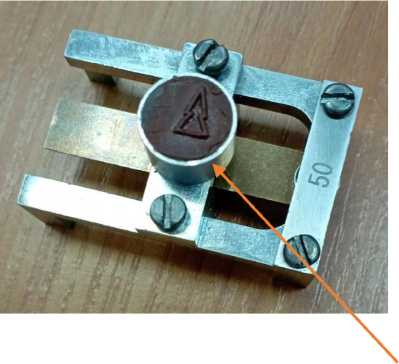

Рисунок 1 - Общий вид меры ВГД из состава комплектов мер и схема пломбировки от несанкционированного изменения параметров

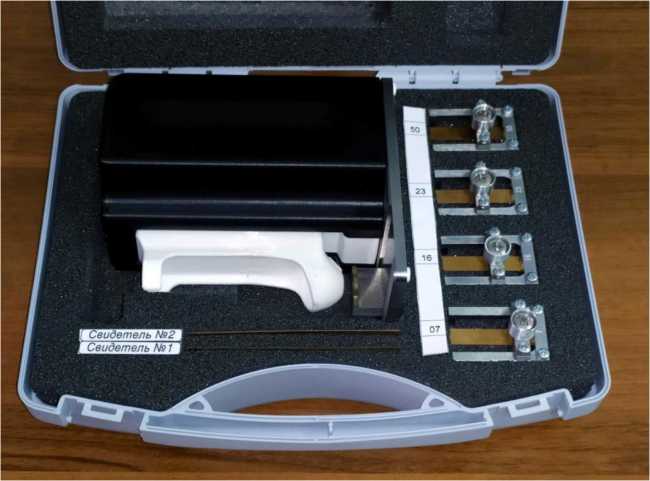

Рисунок 2 - Общий вид комплектов мер

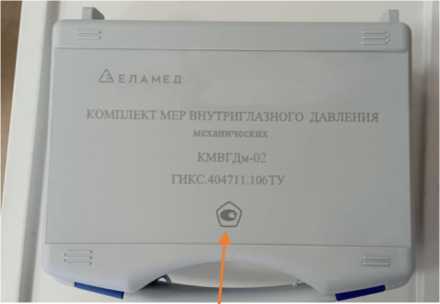

Место нанесения знака утверждения типа

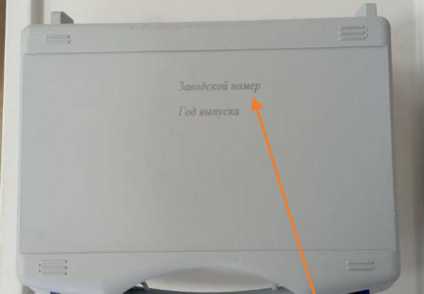

Рисунок 3 - Общий вид футляра с указанием мест нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Таблица 3 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество, шт |
|
Комплект мер внутриглазного давления механических в составе: Мера ВГД с индексом «07» Мера ВГД с индексом «16» Мера ВГД с индексом «23» Мера ВГД с индексом «50» Свидетель №1 Свидетель №2 Футляр |
КМВГДм-02 |
1 |
|
Устройство для контроля тонометров внутриглазного давления |
ГИКС.304139.103 |
1 |
|
Руководство по эксплуатации |
ГИКС.404711.106 РЭ |
1 |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальные значения воспроизведения ВГД мер, мм рт.ст.: с индексом «7» |
7,0 |
|
с индексом «16» |
16,0 |
|
с индексом «23» |
23,0 |
|
с индексом «50» |
50,0 |
|
Предел допускаемой абсолютной погрешности воспроизведения значений ВГД мер, мм рт. ст. |
±1,7 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ДхВхШ), мм, не более |
280x220x90 |
|
Масса, кг, не более |
2,5 |
|
Условия эксплуатации:
|
от +10 до +35 50±20 от 84 до 106 |
|
Средняя наработка до отказа, ч |
19300 |
