Номер по Госреестру СИ: 89918-23
89918-23 Резервуары горизонтальные
(РГ)
Назначение средства измерений:
Резервуары горизонтальные РГ (далее - резервуары) предназначены для измерений объема, а также для приема, хранения и отпуска нефти, нефтепродуктов и других агрессивных и неагрессивных сред.

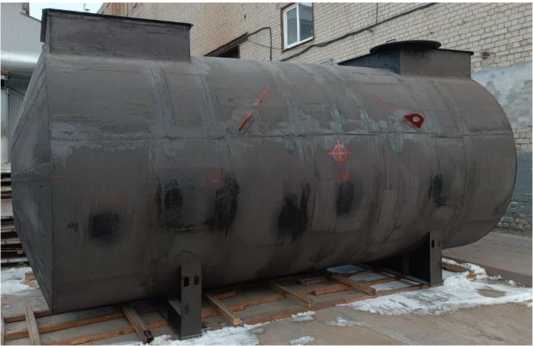

Внешний вид.
Резервуары горизонтальные
Рисунок № 1

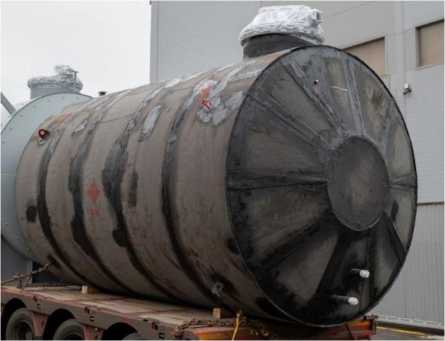

Внешний вид.
Резервуары горизонтальные
Рисунок № 2

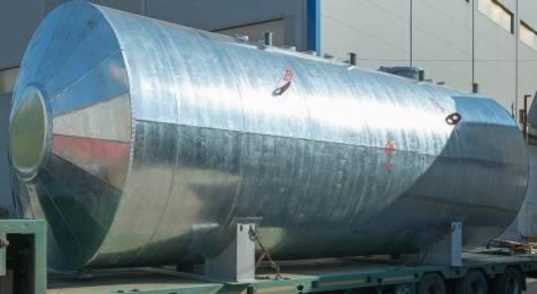

Внешний вид.
Резервуары горизонтальные
Рисунок № 3

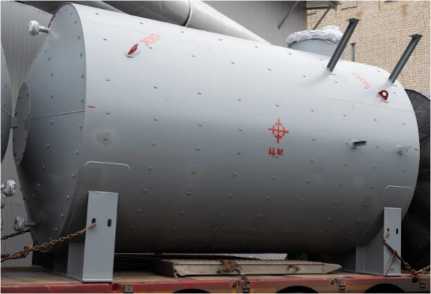

Внешний вид.
Резервуары горизонтальные
Рисунок № 4
Внешний вид.
Резервуары горизонтальные
Рисунок № 5
Внешний вид.
Резервуары горизонтальные
Рисунок № 6
Внешний вид.
Резервуары горизонтальные
Рисунок № 7
Внешний вид.
Резервуары горизонтальные
Рисунок № 8
Внешний вид.
Резервуары горизонтальные
Рисунок № 9
Внешний вид.
Резервуары горизонтальные
Рисунок № 10
Общие сведения
Дата публикации - 06.09.2023
Срок свидетельства - 05.09.2028
Номер записи - 191865
ID в реестре СИ - 1410838
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ")
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1812 от 2023.09.05 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары горизонтальные (РГ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79594-20 |
Резервуары стальные горизонтальные цилиндрические, РГС-16 Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
87026-22 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
88107-23 |
Резервуары стальные горизонтальные цилиндрические, РГСН-100 Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
|
89918-23 05.09.2028 |
Резервуары горизонтальные , РГ Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов) |
ОТ МП |
5 лет |
Кто поверяет Резервуары горизонтальные (РГ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Резервуары горизонтальные (РГ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом сублимационной печати и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Описание и работа резервуара» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ТУ 3615-011-69478442-2023 «Резервуары горизонтальные РГ. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Саратовский резервуарный завод» (ООО «САРРЗ»)
ИНН 6451451695
Юридический адрес: 410036, г. Саратов, ул. Огородная, д. 162
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес юридического лица: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Телефон: +7 (495) 274-01-01
E-mail: info@prommashtest.ru
Принцип действия резервуаров основан на заполнении их рабочей средой до определенного уровня, соответствующего заданному значению объема, согласно градуировочным таблицам.
Конструктивно резервуары представляют собой горизонтально расположенные сосуды, корпус которых состоит из цилиндрической обечайки с днищами, люками обслуживания и приемо-раздаточными патрубками для приема и отпуска среды.
Резервуары изготавливаются в следующих модификациях:
-
- РГСн - резервуары одностенные надземные;
-
- РГСДн - резервуары двустенные надземные;
-
- РГСп - резервуары одностенные подземные;
-
- РГСДп - резервуары двустенные подземные.
При необходимости резервуары оборудуются горловинами для обслуживания, дыхательным и/или предохранительными клапаном, замерным устройством, фланцем для установки уровнемера. Резервуары подземного расположения могут быть оборудованы технологическими колодцами, резервуары надземного расположения могут быть оборудованы внешней теплоизоляцией и системой электрообогрева.
Структура обозначения резервуаров
|
Х |
— |
Х |
— |
Х |
— |
Х | |
|
Внутренний диаметр, мм. | |||||||
|
Толщина |
стенки, мм. | ||||||
|
Номинальная вместимость резервуара, м3. | |||||||
Модификация резервуара.
Заводской номер в виде цифрового обозначения, наносится ударным способом на маркировочную табличку, расположенную на горловине или корпусе резервуаров.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.
модификация РГСДп
модификация РГСп
модификация РГСн
модификация РГСДн
Рисунок 1 - Общий вид резервуаров модификаций РГСн и РГСДн
САРАТОВСКИЙ РЕЗЕРВУАРНЫЙ ЗАВОД
Изготовлено ООО «САРРЗ»
Россия, г. Саратов, ул Огородная. 162 +7 (8452) 25-02-88, www.sarrz.ru
ИзготоВлено ООО «САРРЗ»
Россия, г. Саратов, ул Огородная. 162 +7 (8452) 25-02-88, wwwsarrz.ru
НаименоЬание
НаименоЬание
Заказ №
Заводской №
Заказ №
Расч. давление, МПа Раб. ЗаЬление, МПа Проб давление, МПа Обьём,м!
Масса, кг
Марка стали
Рабочая температура, °C
Расчётная температура стенки, °C
Мин. допуст. температура под расчёт, давлением, °C
Год изготовления
Клеймо ОТК
КОРПЧС ВНУТРЕННИЙ Расч бабле ние. МПа Проб давление, МПа Рой. дабление, МПа Расч. тем-ра стенки,"С Мин. тем-ра стенки под расч. ВаЬление,“С
Заводской №
Масса, кг
КОРПУС НАРУЖНЫЙ Расч. давление, МПа Проб дабление, МПа Раб давление, МПа Расч. тем-ра стенки"С Мин. тем-ра стенки под расч. давление,“С
Год изготобл.
Клеймо ОТК
модификации РГСн, РГСп
модификации РГСДн, РГСДп
Рисунок 2 - Общий вид (схема) маркировочных табличек
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 1) |
5, 10, 25, 50, 75, 100 |
|
Пределы допускаемой относительной погрешности определения вместимости, %1) |
±0,20; ±0,25 |
|
ц Конкретное значение указывается в паспорте резервуара. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочее давление, МПа, не более |
1,6 |
|
Условия эксплуатации:
|
от -70 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее!) |
30 |
|
Конкретное значение указывается в паспорте резервуара. | |
аблица 3 - Геометрические размеры и масса
|
Наименование характеристики |
Значение | |||||
|
Номинальная вместимость |
5 |
10 |
25 |
50 |
75 |
100 |
|
Габаритные размеры, мм, не более: - наружный диаметр |
2400 |
2500 |
2700 |
3000 |
3300 |
3500 |
|
- длина |
3500 |
5500 |
8000 |
12500 |
12500 |
13000 |
|
- высота |
5500 |
5500 |
5500 |
5500 |
5000 |
5500 |
|
Масса, кг, не более: - модификации РГСн, РГСп |
6000 |
10000 |
12000 |
16000 |
18000 |
21500 |
|
- модификации РГСДн, РГСДп |
12000 |
20000 |
24000 |
32000 |
36000 |
43000 |
