Сведения о средстве измерений: 79594-20 Резервуары стальные горизонтальные цилиндрические

Номер по Госреестру СИ: 79594-20
79594-20 Резервуары стальные горизонтальные цилиндрические
(РГС-16)

Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-16 (далее - РГС) предназначены для измерения объема жидкости.

сертификация программного обеспечения
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 3
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 4
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 5
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 6
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6
Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 7
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 7

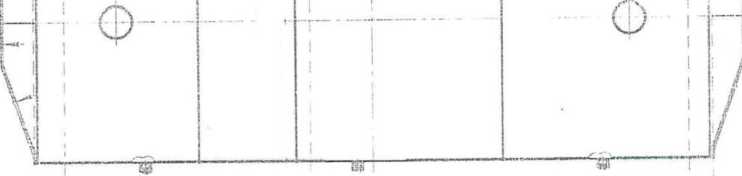

Внешний вид. Резервуары стальные горизонтальные цилиндрические, http://oei-analitika.ru рисунок № 8
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 8

Общие сведения

Дата публикации - 05.12.2020
Срок свидетельства -
Номер записи - 178842
ID в реестре СИ - 1383911
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ")
Страна - РОССИЯ
Населенный пункт - г. Саратов
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

  • Наименование группы СИ
  • Количество отечественных производителей в штуках и процентах
  • Количество отечественных типов СИ в штуках и процентах
  • Количество поверок по отечественным СИ (всех или первичных в штуках)
  • Количество поверок по отечественным СИ (всех или первичных в %)
  • Количество импортных производителей в штуках и процентах
  • Количество импортных типов СИ в штуках и процентах
  • Количество поверок по импортным СИ (всех или первичных в штуках)
  • Количество поверок по импортным СИ (всех или первичных в %)
  • Количество производителей из недружественных стран в штуках и процентах
  • Количество недружественных типов СИ в штуках и процентах
  • Количество поверок по недружественных СИ (всех или первичных в штуках)
  • Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1872 от 2020.11.20 об утверждении типа среств измерений

Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-16)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79594-20

Резервуары стальные горизонтальные цилиндрические, РГС-16
Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов)
ОТ
МП
5 лет
87026-22

Резервуары стальные вертикальные цилиндрические, РВС-5000
Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов)
ОТ
МП
5 лет
88107-23

Резервуары стальные горизонтальные цилиндрические, РГСН-100
Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов)
ОТ
МП
5 лет
89918-23
05.09.2028
Резервуары горизонтальные , РГ
Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов)
ОТ
МП
5 лет
92408-24
20.06.2029
Резервуары горизонтальные , ГЭЭ
Общество с ограниченной ответственностью "Саратовский резервуарный завод" (ООО "САРРЗ") (РОССИЯ г. Саратов)
ОТ
МП
5 лет

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-16)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-16)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится на титульные листы паспортов резервуаров типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
отсутствуют.

Нормативные и технические документы

Нормативные документы, устанавливающие требования горизонтальным цилиндрическим РГС-16

к резервуарам стальным

стальные цилиндрические.

ГОСТ 8.346-2000 ГСИ. Резервуары горизонтальные

Методика поверки

Приказ Росстандарта от 07.02.2018 № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

Поверка

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки» объемным методом.

Основным средством поверки является комплекс градуировки резервуаров «ЗОНД», регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 17906-98.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочную таблицу на месте подписи поверителя.


Изготовитель

Общество с ограниченной ответственностью «Саратовский резервуарный завод»
(ООО «САРРЗ»)
ИНН 6451451695
Адрес: 410036, г. Саратов, ул. Огородная, д. 162
Телефон: (8452) 25-02-88
Web-сайт: https://sarrz.ru
E-mail: zakaz@sarrz.ru

Заявитель

Общество с ограниченной ответственностью «Автоматизация и метрология»
(ООО «Автоматизация и метрология»)
ИНН 7203436719
Юридический адрес: 625031, г. Тюмень, ул. Таежная, д. 12, оф. 103-105
Телефон: (3452) 54-81-20
E-mail: ametrology@bk.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской области, Ханты -Мансийском автономном округе - Югра, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»),
Адрес: 625027, г. Тюмень, ул. Минская, д. 88,
Телефон: (3452) 20-62-95
Факс: (3452) 28-00-84
Web-сайт: https://тцсм.рф
E-mail: mail@csm72.ru

Резервуары стальные горизонтальные цилиндрические РГС-16 представляют собой закрытые подземные горизонтальные цилиндрические сосуды с днищами в форме усеченного конуса, оснащенные люками и патрубками. Каждый резервуар разделен на три секции.

Место расположения резервуаров стальных горизонтальных цилиндрических РГС-16, заводские номера 2244/19-1  (2244/19-1 92,  2244/19-1 95,  2244/19-1 ДТ) и 2245/19-1

(2245/19-1 92, 2245/19-1 95, 2245/19-1 ДТ): ООО «Сургут перевалка».

Эскиз РГС представлен на рисунке 1.

Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru
Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru
Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru
Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru
Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru
Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru
Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru
Внешний вид. Резервуары стальные горизонтальные цилиндрические (РГС-16), http://oei-analitika.ru

Рисунок 1 - Эскиз РГС

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-16 не предусмотрено.


Таблица 2 -

Наименование

Обозначение

Количество

Резервуар стальной горизонтальный цилиндрический

РГС-16 зав. № 2244/19-1

(2244/19-1 92, 2244/19-1 95, 2244/19-1 ДТ) зав. № 2245/19-1

(2245/19-1 92, 2245/19-1 95, 2245/19-1 ДТ)

2 экз.

Паспорт

2 экз.


Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальная вместимость, м3

16

Пределы допускаемой относительной погрешности определения вместимости, %

±0,25

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температуры окружающего воздуха, °С

  • - атмосферное давление, кПа

от -50 до +50 от 84,0 до 106,7

Срок службы, лет

20
