Принцип действия спектрометров основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.

Конструктивно спектрометры представляют собой настольные или напольные лабораторные приборы, состоящие из генератора электрического разряда, искрового штатива, оптической системы, выполненной по схеме Пашен-Рунге, с голографической дифракционной решеткой и системой регистрации эмиссионного излучения на основе ПЗС/КМОП-матриц, системы подачи аргона и управляющей электроники. По заказу спектрометры поставляются с персональным компьютером с устанавливаемым программным обеспечением.

С помощью генератора электрического разряда между пробой и электродом искрового штатива создается искра. Излучение плазмы попадает сквозь входную щель в оптическую систему спектрометра, где при помощи дифракционной решетки происходит разложение эмиссионного излучения в спектр, после чего при помощи ПЗС/КМОП-матриц фиксируется интенсивность излучения на выбранных для целевого элемента пробы длине волны. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли компонента пробы выполняется автоматически под управлением внешнего компьютера с установленным программным обеспечением.

Программное обеспечение поставляется по заказу с требуемыми для анализа «основами» - аналитическими программами для измерений массовой доли элементов в целевых металлах и сплавах.

Спектрометры выпускаются следующих моделей: MOSS, Metavision-1008i, Metavision-1008i³, Metavision-1008i³ - LX, Metavision-1008i³ - SX, Metavision-1008i³ -VX, Metavision-10008X, Metavision-10008X-A, Metavision-10008X-U, Metavision-10008X-M. Модели отличаются между собой исполнением (настольное или напольное), техническими и метрологическими характеристиками. Отличие моделей Metavision-10008X, Metavision-10008X-A и Metavision-10008X-U между собой заключается в возможности проведения определения азота в различных поддиапазонах измерений, модель Metavision-10008X-M позволяет проводить измерения массовой доли азота, а также кислорода и водорода.

Корпуса спектрометров изготовлены из металлических сплавов, пластиков и окрашены в цвета в соответствии с технической документацией производителя. Спектрометры модели Metavision-1008i и моделей Metavision-1008i³ - LX, Metavision-1008i³ - SX, Metavision-1008i³ -VX выпускаются в двух различных корпусах (исполнения корпуса 1 и 2).

Каждый экземпляр спектрометров имеет заводской номер, расположенный на табличке на задней стороне спектрометра. Заводской номер имеет цифровой или буквенно-цифровой формат и наносится ударным или типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.

Общий вид спектрометров и место нанесения заводского номера представлены на рисунках 1-4.

Место нанесения заводского номера

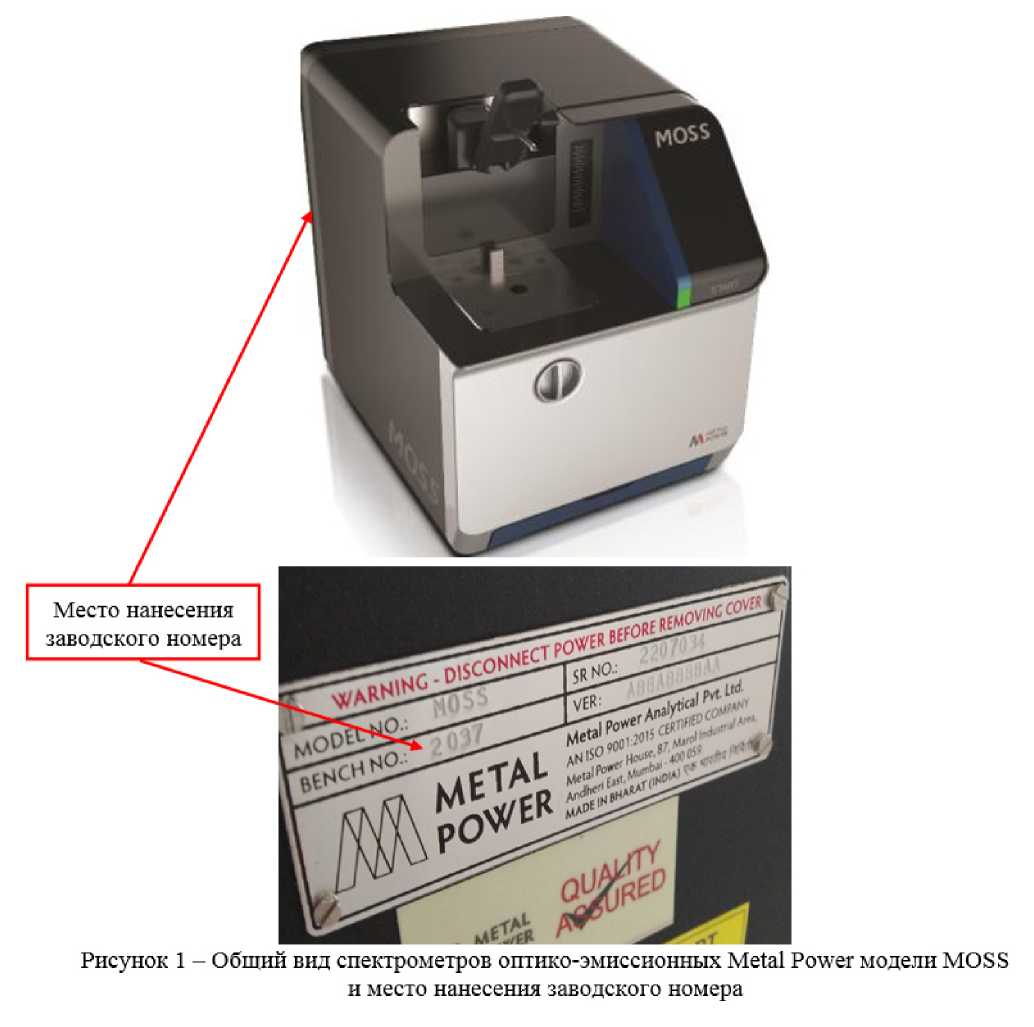

Рисунок 1 - Общин вид спектрометров оптико-эмиссионных Metal Power модели MOSS и место нанесения заводского номера

В METAL

POWER

Место нанесения заводского номера

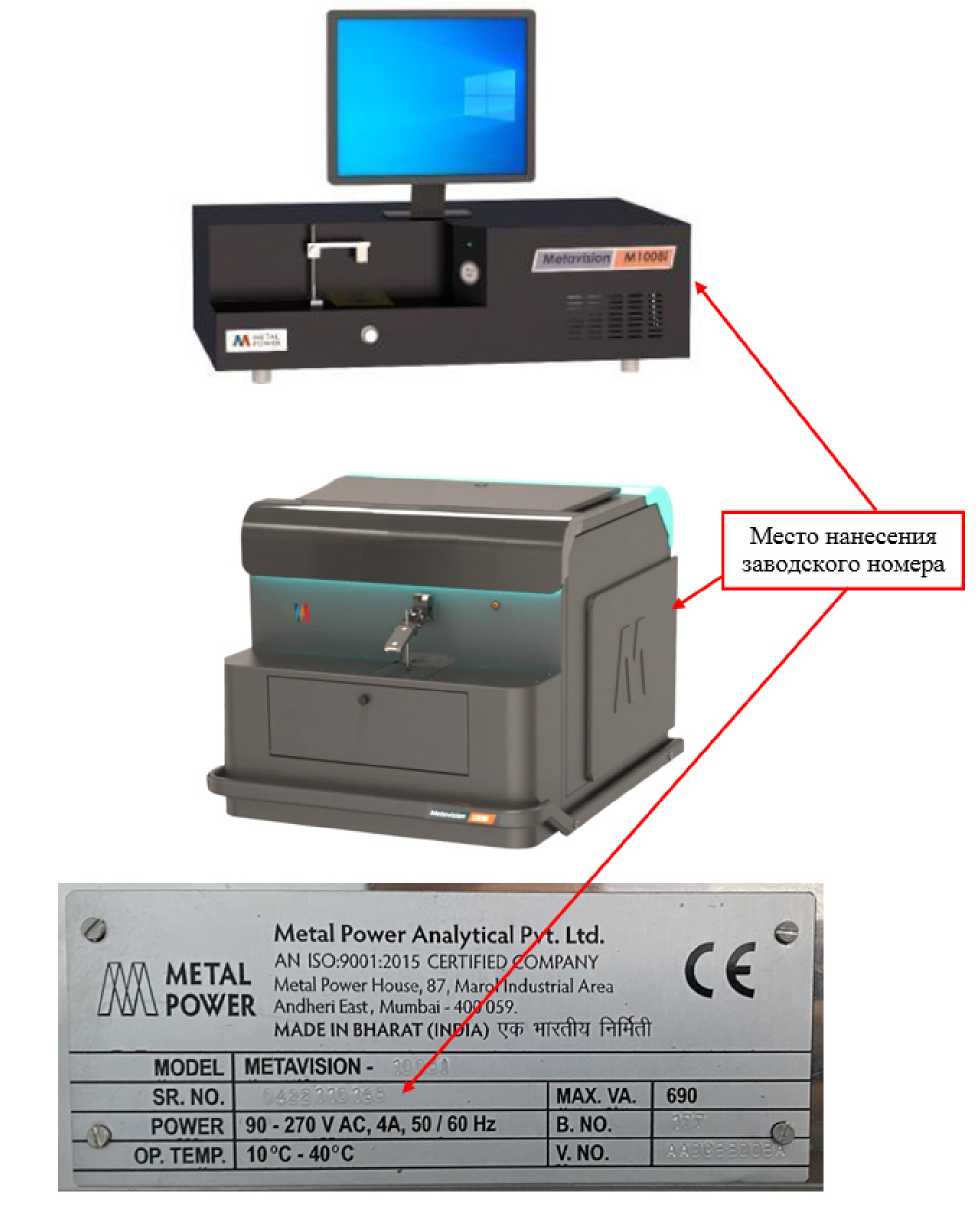

Рисунок 2 - Общий вид спектрометров оптико-эмиссионных Metal Power модели Metavision 1008i (исполнение корпуса 1 и 2) и место нанесения заводского номера

IETAVISION

90 -270 VACUA. 50/ 60 Hz

POWER OP. TEMP.

MODEL SR. NO.

J \          Metal Power Analytical Pvt. Ltd.

,, Хие-гд I AN 150.9001:2015 CERTIFIED COMPANY

¹ >)                    Power ^Housc> 8^?i Marol Industrial Area

lJUXI POWER Andben East. Mumbai -100 059

\ MADE IN BHARAT (INDIA) WilPl

Место нанесения заводского номера

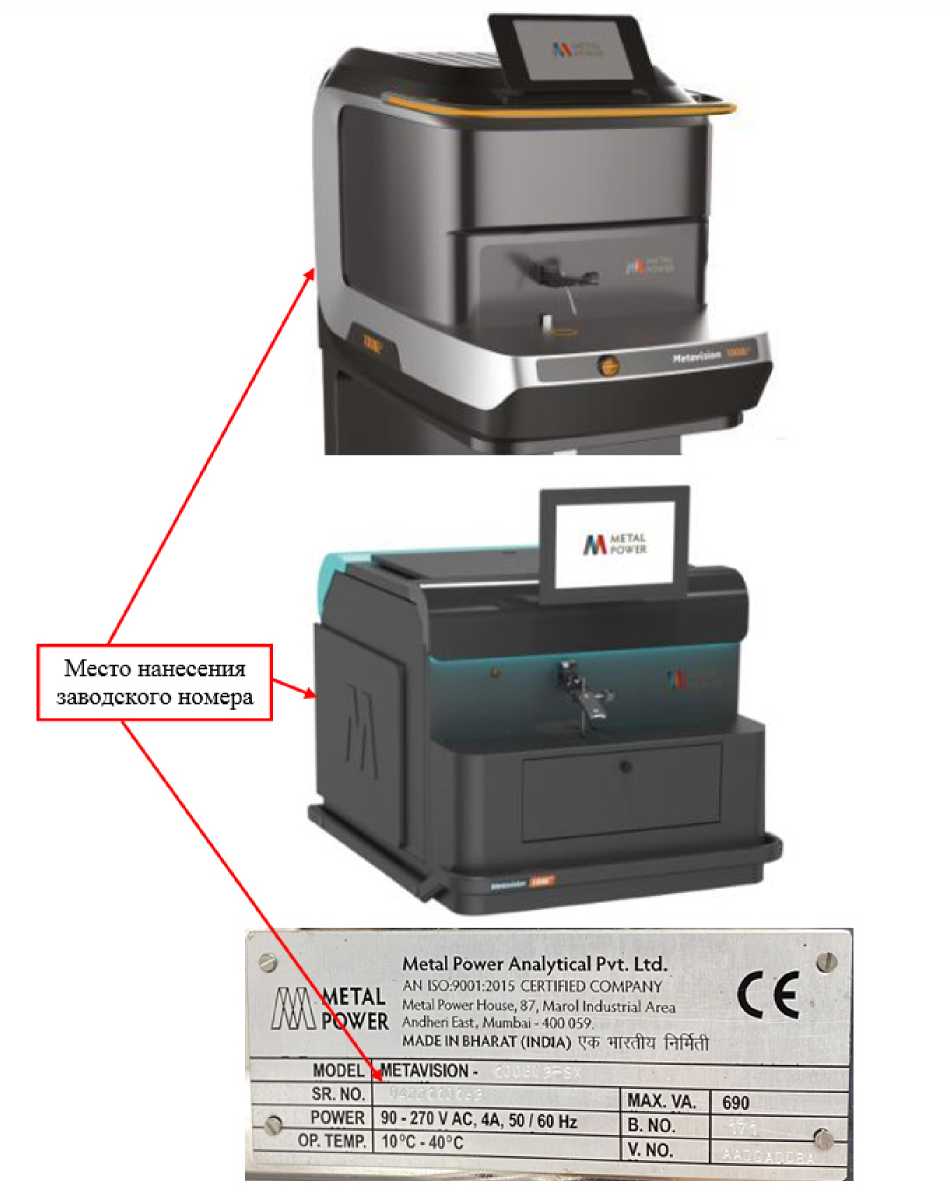

Рисунок 3 - Общий вид спектрометров оптико-эмиссионных Metal Power

моделей Metavision-1008i³, Metavision-1008i³ - LX, Metavision-1008i³ - SX, Metavision-1008i³ -VX (исполнение корпуса 1 и 2) и место нанесения заводского номера

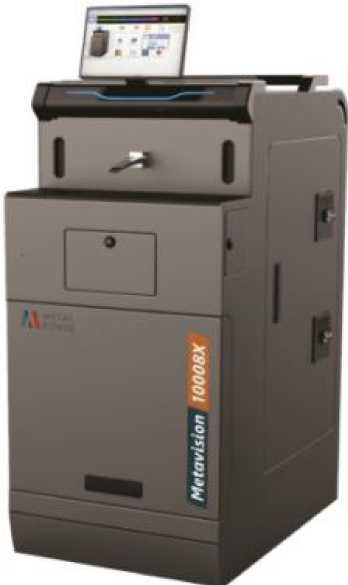

Рисунок 3 - Общий вид спектрометров оптико-эмиссионных Metal Power моделей Metavision-10008X, Metavision-10008X-A, Metavision-10008X-U, Metavision-10008X-M и место нанесения заводского номера

Место нанесения заводского номера

MODEL NO.:        /

BENCH NO.: ,

Metal Power Analytical Pvt. Ltd. METAL ^AN ISO:9001:2015 CERTIFIED COMPANY _{n v/} r n     Metal Power House, 87, Marol Industrial Area

Г О VV t К    Andherl East, Mumbai - 400 059.

_______^ADE IN BHARAT (INDIA)

Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и к местам настройки (регулировки).
