Сведения о средстве измерений: 89702-23 Имитатор сигналов

Номер по Госреестру СИ: 89702-23
89702-23 Имитатор сигналов
(CH-3803M)

Назначение средства измерений:
Имитатор сигналов СН-3803М (далее — имитатор) предназначен для формирования радиочастотных навигационных сигналов спутниковых навигационных систем (СНС) ГЛОНАСС, GPS, Galileo, широкозонной дифференциальной подсистемы (ШДПС) SBAS. Имитатор может применяться в качестве рабочего эталона 2 разряда в соответствии с государственной поверочной схемой для координатно-временных средств измерений, утвержденной приказом Росстандарта № 2831 от 29.12.2018 г. с прослеживаемостью к государственному первичному специальному эталону единицы длины ГЭТ 199-2018.

сертификация программного обеспечения
Внешний вид. Имитатор сигналов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Имитатор сигналов
Рисунок № 1

Общие сведения

Дата публикации - 09.08.2023
Срок свидетельства -
Номер записи - 191669
ID в реестре СИ - 1410277
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - MV_16 Поверки с применением СИ (Средства измерений, применяемые при поверке)

Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.

Особенности отчета:
  • Начальный этап работы:

    Пользователю предоставляется возможность выбрать один из следующих вариантов:

    • Ввести регистрационный номер СИ в реестре;
    • Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).

    Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.

  • Условия отображения данных:

    Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.

  • Информация в таблице:

    Таблица содержит ключевую информацию о поверках, такие как:

    • Регистрационный номер типа СИ;
    • Наименование типа СИ;
    • Заводской номер;
    • Организация, выполнившая поверку;
    • Дата проведения поверки;
    • Срок действия поверки;
    • Номер свидетельства о поверке;
    • Владелец СИ;
    • Дополнительные сведения.
  • Детализация данных:

    Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.

  • Удобство анализа:

    Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.

Бесплатный

Статистика

Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№1578 от 2023.08.08 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Имитатор сигналов (CH-3803M)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
73017-18
30.10.2024
 Установки измерительные-имитаторы сигналов перевозимые, К2-100
Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) 		1 год
71594-18
20.06.2024
 Установки измерительные-имитаторы сигналов прецизионные многофункциональные, К2-99
Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
67789-17

 Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов, К6-17
Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
89702-23

 Имитатор сигналов, CH-3803M
Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
95142-25

 Беззапросные измерительные системы станций сети БИС НКУ, Обозначение отсутствует
Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) 		ОТ
МП 		1 год
Отчет - OR_4 Подбор приказов РСТ по испытательному центру

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

  • Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
  • Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
  • Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

  • Выбрать год из выпадающего списка.
  • Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

  • № приказа: Номер и дата приказа Росстандарта.
  • Наименование приказа: Полное название приказа.
  • № типа СИ: Регистрационный номер типа средства измерений.
  • Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Стоимость 200 руб. или по подписке

Кто поверяет Имитатор сигналов (CH-3803M)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)		 РСТ
  • Нет модификации
    		•  2 1 1 0 2 1 1

    Стоимость поверки Имитатор сигналов (CH-3803M)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Элементы и узлы имитатора с установленным программным обеспечением (далее — ПО), влияющие на их измерительную информацию и метрологические характеристики, защищены от несанкционированного доступа механическим способом.

    ПО имитатора состоит из специального программного обеспечения управления блоком имитации имитатора, записанного в постоянное запоминающее устройство блока имитации, и специального программного обеспечения рабочей станции (среда создания сценария), установленного на управляющем компьютере.

    Специальное программное обеспечение управления блоком имитации имитатора определяет программную часть блока имитации, содержит набор опций, характеризующих технические возможности имитатора, недоступно для пользователя и защищено конструкцией блока имитации. Специальное программное обеспечение рабочей станции необходимо для создания сценариев имитации навигационного поля для НАП различного класса и области применения.

    Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

    Таблица 1 — Идентификационные данные

    (признаки) метрологически значимой части ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное   наименование

    ПО

    ТДЦК.80024-03

    ТДЦК.80025-04

    Номер версии (идентификационный номер ПО), не ниже

    21.8.7.0.1.18

    4.4.5

    Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «высокий» по Р 50.02.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским способом и на корпус блока имитации технологическим способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в документе «Имитатор сигналов CH-3803M. Руководство по эксплуатации» раздел 6 «Порядок работы».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;

    ТДЦК.464938.007 ТУ «Имитатор сигналов CH-3803M. Технические условия».

    Правообладатель

    Акционерное общество «Конструкторское бюро навигационных систем» (АО «КБ НАВИС») ИНН 7725075060

    Юридический адрес: 121170, г. Москва, ул. Кульнева, д. 3, стр. 1, помещ. III, ком. 5, 6 Телефон: +7 (495) 665-6148

    E-mail: navis@navis.ru

    Web-сайт: www.navis.ru

    Изготовитель

    Акционерное общество «Конструкторское бюро навигационных систем» (АО «КБ НАВИС») ИНН 7725075060
    Адрес: 121170, г. Москва, ул. Кульнева, д. 3, стр. 1, помещ. III, ком. 5, 6
    Телефон: +7 (495) 665-6148
    E-mail: navis@navis.ru
    Web-сайт: www.navis.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
    Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
    Телефон (факс): (495) 526-63-00
    Web-сайт: http://www.vniiftri.ru
    E-mail: office@vniiftri.ru

    Правообладатель

    Акционерное общество «Конструкторское бюро навигационных систем» (АО «КБ НАВИС») ИНН 7725075060
    Юридический адрес: 121170, г. Москва, ул. Кульнева, д. 3, стр. 1, помещ. III, ком. 5, 6 Телефон: +7 (495) 665-6148
    E-mail: navis@navis.ru
    Web-сайт: www.navis.ru

    К настоящему типу средств измерений относится имитатор сигналов CH-3803M зав. № H80316068.

    Принцип действия имитатора основан на формировании навигационного поля как совокупности навигационных сигналов СНС ГЛОНАСС (L1, L2, L3), СНС GPS (L1, L2, L5), СНС Galileo (E1, E5a, E5b), ШДПС SBAS (L1) по 32-м независимым (по типу навигационных сигналов СНС) имитационным каналам с возможностью распределения их в любом количественном соотношении СНС-канал.

    Конструктивно имитатор состоит из блока имитации и внешнего управляющего компьютера на базе персональной электронно-вычислительной машины (ПЭВМ).

    Управляющий компьютер обеспечивает выполнение вычислительных операций по созданию сценариев имитации.

    Блок имитации обеспечивает формирование полного навигационного радиосигнала на выходе по результатам суммирования сигналов всех каналов имитации, каждый из которых формирует один полный навигационный сигнал одного навигационного космического аппарата (НКА) в одном частотном диапазоне.

    Аппаратная и программная части блока имитации определяю технические характеристики имитатора: частотные диапазоны и типы дальномерных кодов СНС, режимы формирования дифференциальных поправок (SBAS, RTCM SC-104 v. 2.2), режимы формирования навигационных сигналов и моделирования движения носителя навигационной аппаратуры потребителей (НАП) (в реальном времени, объемное тело).

    Блок имитации имеет возможность моделирования движения одного или двух носителей НАП в совмещенном навигационном поле СНС с многократным повторением движения по предварительно сформированному сценарию имитации.

    Управление процессом формирования навигационных сигналов, а также устройством индикации, клавиатурой, обменом с внешней ПЭВМ и считывания сценария с флэш-карты осуществляется с помощью встроенной ЭВМ.

    Синхронизация работы всех узлов блока имитации осуществляется либо от внутреннего опорного генератора, либо от внешнего источника высокостабильных сигналов частотой 10 МГц. При этом синхронизация всех каналов имитации происходит по переднему фронту импульса «секундная метка».

    Блок имитации выполнен в виде отдельного блока настольного исполнения, имеет стандартный корпус 3U, корпус состоит из боковых стенок, нижней и верхней крышки. Органы управления, дисплей, переключатель питания, считыватель флэш-карты установлены на передней панели блока. Для защиты передней панели имеется съемная передняя крышка. На задней панели установлены: вентилятор, розетка сетевого кабеля, розетки для подключения внешних потребителей, внешнего опорного генератора, шпилька заземления. Для защиты соединителей при транспортировании на задней панели установлены ножки и имеется съемная защитная панель. Для переноски блока имитации и удобства его установки на столе на боковые стенки корпуса установлена ручка. Органы управления и все соединители, расположенные на передней и задней панелях блока, имеют соответствующую маркировку.

    Предотвращение несанкционированного доступа к имитатору обеспечено пломбированием мастичными пломбами головок винтов корпусов блока имитации и управляющего компьютера. Заводской номер, состоящий из символа кириллицы и арабских цифр, гравируется на табличке, которая закреплена на корпусе блока имитации имитатора. Знак утверждения типа термопереводом нанесен на лицевую панель блока имитации. Нанесение знака поверки на изделие не предусмотрено.

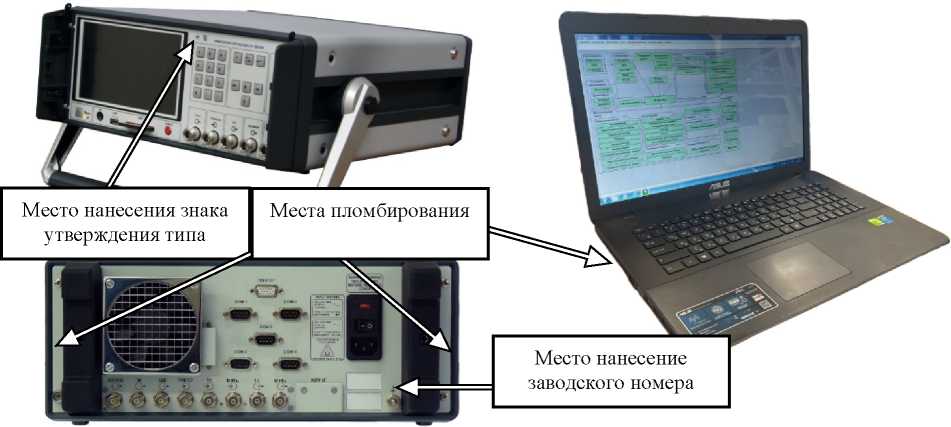

    Внешний вид имитатора, места пломбировки от несанкционированного доступа, нанесения знака об утверждении типа и заводского номера приведены на рисунке 1.

    Внешний вид. Имитатор сигналов (CH-3803M), http://oei-analitika.ru

    а) блок имитации                    б) управляющий компьютер

    Рисунок 1 — Внешний вид имитатора сигналов CH-3803M


    Таблица 4 — Комплектность имитатора

    Наименование

    Обозначение

    Количество

    Блок имитации CH-3803M

    ТДЦК.467877.006

    1

    Управляющий компьютер

    ТДЦК.466219.009

    1

    Чемодан

    ТДЦК.323366.004

    1

    Комплект эксплуатационной документации

    ТДЦК.464938.006 ВЭ

    1 компл.

    Методика поверки

    —

    1


    Таблица 2 — Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальные значения выходных частот, МГц

    - СНС ГЛОНАСС (L1)

    1602 + 0,5625 1)

    - СНС ГЛОНАСС (L2)

    1246 + 0,4375

    - СНС ГЛОНАСС (L3)

    1202,0250

    - СНС GPS (L1)

    1575,4200

    - СНС GPS (L2)

    1227,6000

    - СНС GPS (L5)

    1176,4500

    - СНС Galileo (E1)

    1575,4200

    - СНС Galileo (E5a)

    1176,4500

    - СНС Galileo (E5b)

    1207,1400

    - ШДПС SBAS (L1)

    1575,4200

    Пределы относительной погрешности по частоте внутреннего опорного генератора

    ±240-8

    Пределы относительной вариации частоты внутреннего опорного генератора за 1 сут

    ±540-10

    Среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты внутреннего опорного генератора при ти = тв = 1 с, не более

    540-12

    Относительный уровень помех, обусловленный паразитными составляющими, дБс 2), не более

    -40

    Динамический диапазон изменения уровня мощности выходного

    от -180

    сигнала, дБВт 3)

    до -140

    Пределы допускаемой погрешности установки уровня мощности выходного сигнала между каналами имитации, дБ

    ±0,5

    Предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности (псевдодальности), м, не более

    - по фазе дальномерного кода

    0,1

    - по фазе несущей частоты

    0,001

    Продолжение таблицы 2

    Наименование характеристики

    Значение

    Предел допускаемого СКО случайной составляющей погрешности формирования скорости изменения беззапросной дальности (псевдодальности), м/с, не более

    0,005

    Пределы допускаемой погрешности воспроизведения беззапросной дальности по фазе дальномерного кода, м

    ±1,8

    Предел допускаемой погрешности воспроизведения беззапросной дальности по фазе несущей частоты, м, не более

    0,01

    Пределы допускаемой погрешности формирования скорости изменения беззапросной дальности (псевдодальности), м/с

    ±0,05

    Предел допускаемой погрешности формирования координат местоположения потребителя ГНСС в системах координат WGS-84, ПЗ-90.11, ГСК-2011 4), м, не более

    3,6

    Предел допускаемой погрешности формирования скорости потребителя ГНСС 4), м/с, не более

    0,1

    Предел допускаемой погрешности синхронизации шкалы времени блока имитации (выход сигнала метки времени «1 с») с меткой времени, передаваемой в навигационном сигнале, нс, не более

    10

    Диапазон скорости при моделировании параметров движения объекта-носителя НАП в навигационном поле СНС, м/с

    от 0 до 12000

    Примечания:

    • 1) к — номер литеры рабочей частоты, где к= -7.. .7;

    • 2) 1 дБс = 1 дБ относительно уровня несущей на частоте сигнала;

    • 3) 1 дБВт = 1 дБ относительно 1 Вт;

    • 4) при геометрическом факторе ухудшения точности по местоположению не более 2

    Таблица 3 — Основные технические характеристики

    Наименование характеристики

    Значение

    Рабочие условия эксплуатации:

    • - температура окружающего воздуха, °C

    • - относительная влажность при температуре +25°С, %

    от +15 до +25

    от 30 до 80

    Параметры питания от сети переменного тока:

    • - напряжение, В

    • - частота, Гц

    от 100 до 240

    от 48 до 66

    Мощность, потребляемая блоком имитации, В-А, не более

    100

    Габаритные размеры, длинахширинахвысота, мм

    513x427x157,5

    Масса блока имитации, кг, не более

    16
