Номер по Госреестру СИ: 67789-17
67789-17 Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов
(К6-17)
Назначение средства измерений:
Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17 (далее - система Кб-17) предназначена для измерений параметров имитаторов сигналов глобальных навигационных спутниковых систем (ГНСС) при проведении поверки и испытаний.
Внешний вид.
Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов
Рисунок № 1
Внешний вид.
Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов
Рисунок № 2
Общие сведения
Дата публикации - 12.10.2021
Срок свидетельства -
Номер записи - 184781
ID в реестре СИ - 1393711
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов (К6-17)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73017-18 30.10.2024 |
Установки измерительные-имитаторы сигналов перевозимые, К2-100 Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
1 год | |
|
71594-18 20.06.2024 |
Установки измерительные-имитаторы сигналов прецизионные многофункциональные, К2-99 Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
67789-17 |
Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов, К6-17 Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
|
89702-23 |
Имитатор сигналов, CH-3803M Акционерное общество "Конструкторское бюро навигационных систем" (АО "КБ НАВИС") (РОССИЯ г. Москва) |
ОТ МП |
1 год |
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов (К6-17)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 7 | 0 | 7 | 0 | 7 | 0 | 7 |
Стоимость поверки Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов (К6-17)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) системы Кб-17 включает специализированное ПО ТДЦК.80382-01, предназначенное для создания сценариев имитации с требуемыми параметрами для поверки имитаторов сигналов ГНСС.
Уровень защиты ПО «Низкий» в соответствии с Р 50.2.077-2014.
""Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТДЦК.80382-01 |
|
Номер версии (идентификационный номер) ПО |
не ниже 6.0.1 |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на переднюю панель блока приемника навигационного системы Кб-17.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе измерительной автоматизированной - рабочему месту для аттестации и поверки имитаторов сигналов Кб-17
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений времени и частоты
МИ 1690-87 ГСИ. Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в коаксиальных трактах в диапазоне частот 0,03 - 18 ГГц
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ТДЦК.464979.016ТУ Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17. Технические условия
Поверка
Поверкаосуществляется по документу ТДЦК.464979.016МП «Инструкция. Система измерительная автоматизированная - рабочее место для аттестации и поверки имитаторов сигналов Кб-17. Методика поверки», утвержденному ФГБУ «ГНМЦ» Минобороны России 25 ноября 2016 г.
Основные средства поверки:
-
- военный эталон единицы мощности электромагнитных колебаний в коаксиальных трактах в диапазоне частот от 0,03 до 18 ГГц ВЭ-26;
-
- военный эталон единиц времени и частоты ВЭ-31-16;
-
- осциллограф цифровой запоминающий RTO1044 (per. № 50596-12): среднее квадратическое значение временного джиггера системы синхронизации не более 1 пс;
-
- генератор сигналов E8267D (per. № 53941-13): диапазон частот от 250 кГц до 20 ГГц, пределы допускаемой относительной погрешности установки частоты ±7 10'8, уровень выходного сигнала от минус 135 до 15 дБм, пределы допускаемой основной погрешности установки уровня выходного сигнала ±0,6 дБ;
f.
-
- компаратор частотный VCH-314 (per. № 35266-07): номинальные значения несущих частот 5 МГц, 10 МГц и 100 МГц, среднее квадратическое относительное двухвыборочное отклонение результата измерений частоты для интервала времени измерений 1 с при полосе пропускания компаратора 3 Гц не более 2 -10~14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик системы Кб-17 с требуемой точностью.
Знак поверки наносится на стойку в виде наклейки и в свидетельство о поверки в виде оттиска клейма.
Испытательный центр
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской ФедерацииАдрес: 141006, Московская область, г. Мытищи, ул. Комарова, 13
Телефон: (495) 583-99-23; факс: (495) 583-99-48
Принцип действия системы Кб-17 основан на измерении параметров (временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени, уровня мощности, параметров сигналов опорного генератора) имитаторов сигналов ГНСС с использованием входящих в состав системы средств измерений.
Конструктивно система Кб-17 состоит из средств измерений и вспомогательного оборудования, установленных в 2 стойки, а также включает в свой состав комплект кабелей, переходников и нагрузок ТДЦК.464939.101, комплект ЗИП-О.
Блок измерительный ваттметра N1914A, генератор сигналов E8267D, осциллограф цифровой запоминающий RTO1044, аппаратура контроля навигационных сигналов МРК-113, компаратор частотный VCH-314, частотомер 53230А и стандарт частоты и времени водородный 41-1007 используются для определения метрологических характеристик имитаторов сигналов ГНСС.
Блок приемника навигационного ТДЦК.464349.005 и анализатор сигналов FSVR30 используются для контроля работоспособности имитаторов сигналов ГНСС.
В первой стойке установлены блок измерительный ваттметра N1914A с преобразователями измерительными термоэлектрическими ваттметров поглощаемой мощности N8481 А, N8481D, осциллограф цифровой запоминающий RTO1044, генератор сигналов E8267D, аппаратура контроля навигационных сигналов МРК-113, персональная электронно-вычислительная машина ТДЦК.466219.051.
Во второй стойке установлены блок приемника навигационного ТДЦК.464349.005, анализатор сигналов FSVR30, частотомер 53230А, компаратор частотный VCH-314, стандарт частоты и времени водородный 41-1007, источник бесперебойного питания ИДП-1-1/1-6-220-Т и модуль аккумуляторный АМ-20-9Т.

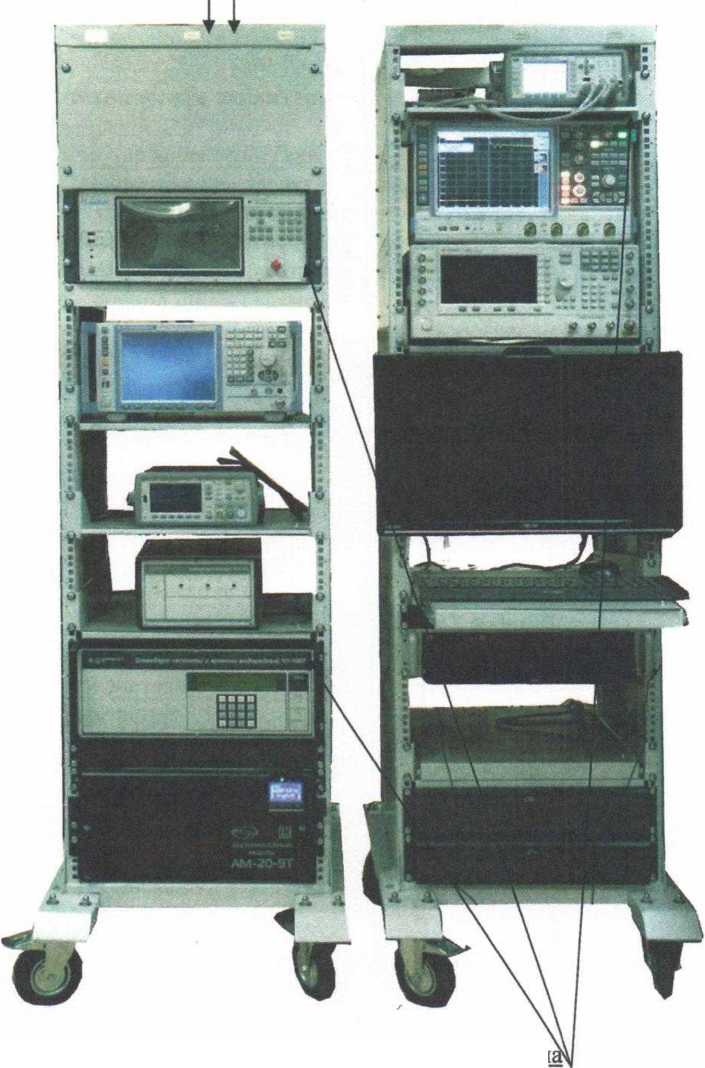

Общий вид системы Кб-17, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки представлены на рисунке 1.
Место нанесения знака поверки
Место нанесения знака утверждения типа
Места пломбировки от несанкционированного доступ
Рисунок 1 - Общий вид системы Кб-17, схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака утверждения типа и знака поверки
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Система измерительная автоматизированная -рабочее место для аттестации и поверки имитаторов сигналов Кб-17 |
ТДЦК.464979.016 |
1 шт. |
|
Руководство по эксплуатации |
ТДЦК.464979.016РЭ |
1 экз. |
|
Формуляр |
ТДЦК.464979.016ФО |
1 экз. |
|
Методика поверки |
ТДЦК.464979.016МП |
1 экз. |
|
Таблица 2 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей инструментальной погрешности измерений абсолютного значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени, нс |
0,03 |
|
Доверительные границы абсолютной инструментальной погрешности (при вероятности 0,95) измерений значения временной задержки дальномерного кода навигационного сигнала относительно опорной шкалы времени, нс |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений уровня мощности выходных сигналов, дБ |
±0,3 |
|
Среднее квадратическое относительное двухвыборочное отклонение частоты опорного сигнала 10 МГц при интервале времени измерений 1 с |
710'13 |
|
Таблица 3 - Основные технические характеристики | |
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока с частотой 50 Гц, В |
220±22 |
|
Суммарная потребляемая мощность, Вт, не более |
1000 |
|
Масса составных частей системы Кб-17, кг, не более |
20 |
|
Рабочие условия эксплуатации:
|
от 15 до 35 до 90 |
