Принцип действия весов основан на использовании гравитационного притяжения. Сила тяжести объекта измерений, передаваемая на весы, вызывает деформации чувствительных элементов, которые преобразуются в аналоговые электрические сигналы, пропорциональные массе объекта измерений. Эти сигналы подвергаются аналого-цифровому преобразованию, математической обработке электронными устройствами весов с дальнейшим определением значения массы объекта измерений.

Измеренное значение массы отображается в визуальной форме на дисплее весов. Измерительная информация может быть сохранена в запоминающем устройстве и/или передана на периферийные устройства.

Весы имеют модульную конструкцию и состоят из грузоприемного устройства (далее -ГПУ) и электронного весоизмерительного устройства (шкаф с устройствами обработки данных и персональный компьютер с предустановленным специализированным программным обеспечением автоматизированного рабочего места весовщика).

ГПУ размещается на участке железнодорожного пути посредине контролируемой зоны взвешивания и включает в себя от одной до четырех платформ, каждая из которых опирается на весоизмерительные тензорезисторные датчики (далее - датчики). Платформа представляет собой металлическую или железобетонную конструкцию с рельсами, которая опирается на датчики и может состоять из секций, которые могут иметь общие точки опоры. В зависимости от модификации весов платформа может содержать от четырёх до восьми датчиков.

ГПУ монтируется на железобетонный фундамент или другое заранее подготовленное основание (свайное, металлическое, щебёночное).

В зависимости от исполнения весов в состав ГПУ входят аналоговые или цифровые датчики одного из следующих типов:

• - датчики весоизмерительные тензорезисторные С, модификации С16А и C16i (регистрационный № 60480-15; № 67871-17);

• - датчики весоизмерительные тензорезисторные WBK (регистрационный № 56685-14);

• - датчики весоизмерительные тензорезисторные WBK-D (регистрационный № 54471-13);

- датчики весоизмерительные тензорезисторные МВ150 (регистрационный № 53637-13);

- датчики весоизмерительные тензорезисторные DHM9B, DBM14G (регистрационный № 55634-19);

- датчики весоизмерительные тензорезисторные HM9B, BM14G, HM14H1, BM14K (регистрационный № 55371-19);

- датчики весоизмерительные тензорезисторные ZSFY (регистрационный № 75819-19).

Сигнальные кабели датчиков через соединительную (клеммную) коробку подключаются к электронному весоизмерительному устройству.

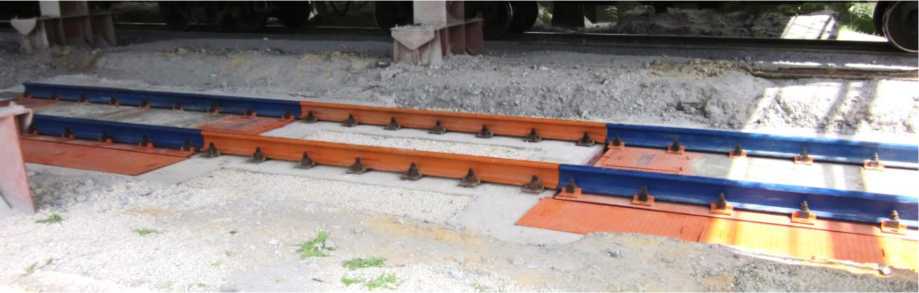

Общий вид ГПУ весов приведен на рисунке 1.

Рисунок 1 - Общий вид ГПУ весов

В ГПУ весов с аналоговыми датчиками для аналого-цифрового преобразования сигналов применяются устройства обработки аналоговых данных (далее - УОАД) одного из следующих типов:

• - приборы весоизмерительные МИ, модификации МИ ВДА/12ЯС (регистрационный № 61378-15);

• - приборы весоизмерительные ТИТАН, модификации ТИТАН 12 (регистрационный № 72048-18);

• - приборы весоизмерительные Микросим, модификации М0808 (регистрационный № 75654-19);

• - преобразователи весоизмерительные вторичные Ньютон, модификации Ньютон-81 (регистрационный № 56674-14);

• - устройства обработки аналоговых данных WTM, модификации WTM-200, WTM-201, WTM-500, WTM-501 (регистрационный № 63268-16).

Обработка цифровых сигналов с УОАД осуществляется устройством обработки цифровых данных (далее - УОЦД) «Ангара» (сертифицированный промышленный программируемый контроллер торговой марки ICP DAS или аналогичный с программным обеспечением для обработки данных, разработки ООО «КОМПАНИЯ «ТЕНЗОСИЛА», г. Воронеж).

В весах с цифровыми весоизмерительными датчиками обработка цифровых сигналов с датчиков осуществляется УОЦД «Дон» (сертифицированный промышленный компьютер торговой марки Front Man или аналогичный с программным обеспечением для обработки данных, разработки ООО «КОМПАНИЯ «ТЕНЗОСИЛА» г. Воронеж).

В результате проезда поезда в УОЦД автоматически формируются результаты измерений и передаются на персональный компьютер с предустановленным программным обеспечением (далее ПО) «ЖД АРМ» для сохранения и отображения на дисплее.

Общий вид УОАД приведен на рисунке 2.

МИ ВДА/12ЯС

ТИТАН 12

Ньютон-81

WTM-200, WTM-201

Рисунок 2 - Общий вид УОАД

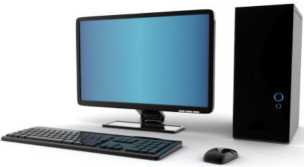

УОАД и/или УОЦД размещаются в шкафу, отображение результатов измерений и сопутствующей информации осуществляется на дисплее персонального компьютера (далее - ПК) с помощью ПО «ЖД АРМ». Общий вид УОЦД, шкафа и ПК представлен на рисунке 3.

УОЦД «Дон»

Рисунок 3 - Общий вид УОЦД и дополнительного оборудования

В зависимости от исполнения передача данных от УОЦД на ПК осуществляется по витой паре, волоконно-оптической линии или беспроводному каналу связи.

Весы выпускаются в 21(двадцати одной) модификации, отличающихся метрологическими и техническими характеристиками (согласно таблицам 3 - 6), а также исполнением ГПУ и имеют следующие обозначения ВЕКТОР-[1]-[2]-[3], где:

ВЕКТОР - обозначение типа весов;

• [1] - условное обозначение режима взвешивания:

ДТ - для потележечного взвешивания в движении;

ДВ - для повагонного взвешивания в движении с режимом статического взвешивания;

• [2] - максимальная нагрузка на ГПУ для модификаций весов:

• - ВЕКТОР-ДВ (Max) принимает значения, т: 100; 120; 150; 200

• - ВЕКТОР-ДТ (Maxn) принимает значения, т: 30; 50; 60; 75; 100

• [3] - количество платформ в составе ГПУ для модификаций весов ВЕКТОР-ДВ: 1; 2; 3; 4.

Схема пломбировки определяется исполнением весов и приведена на рисунке 3.

1

1

ТИТАН 12

МИ ВДА/12ЯС

1

Ньютон-81

2

WTM-200, WTM-201, WTM-500, WTM-501

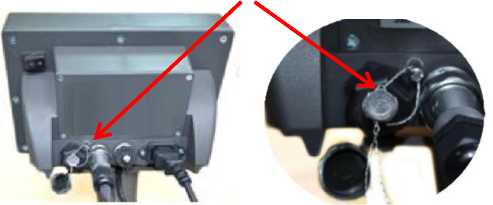

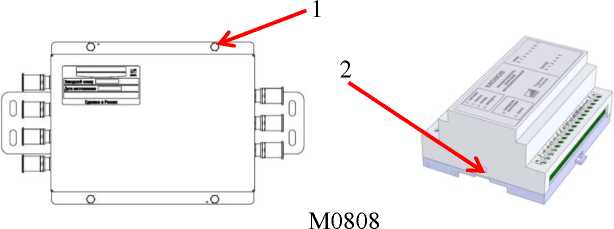

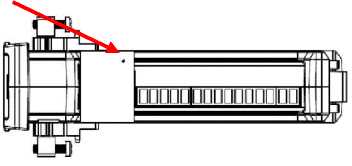

Рисунок 3 - Схема пломбировки весоизмерительных приборов (1 - свинцовая или пластиковая пломба; 2 - пломба в виде разрушаемой наклейки)

Пломбировка УОЦД и ПК не предусмотрена.

Нанесение знака поверки на весы не предусмотрено.

Весы имеют маркировочную табличку, выполненную в виде металлической пластины, закрепленной на металлоконструкции ГПУ, которая содержит основные данные о весах, нанесенные методом лазерной гравировки.

Информация о метрологических и технических характеристиках весов (полная маркировочная табличка) может быть выведена на дисплей ПК.

Маркировочная табличка, расположенная на ГПУ, содержит следующую основную информацию:

- торговая марка изготовителя или его полное наименование;

- обозначение типа весов;

- знак утверждения типа;

- заводской (серийный) номер весов;

- год выпуска весов;

• - максимальная нагрузка на платформу Maxn;

• - напряжение питания;

• - диапазон рабочих температур.

Заводской номер весов методом гравировки, ударным или иным методом наносится на маркировочную табличку в соответствии с принятой на предприятии системой нумерации в формате XX/YY, где XX - порядковый номер изделия, YY - последние две цифры года выпуска.

Маркировочная табличка, выводимая на дисплей монитора ПК, содержит полные данные о весах:

• - торговая марка изготовителя или его полное наименование;

• - обозначение типа весов;

• - заводской (серийный) номер весов;

• - год выпуска весов;

• - знак утверждения типа;

• - метод взвешивания (только в движении; в движении или в статическом режиме);

• - класс точности при взвешивании вагонов;

• - класс точности при взвешивании поезда (если применимо);

• - максимальная нагрузка Max;

• - минимальная нагрузка Min;

• - максимальная нагрузка на платформу Max,,;

• - минимальная нагрузка на платформу Min^

• - цена деления d;

• - цена деления для статических нагрузок ds;

• - максимальная рабочая скорость ^vmax^;

• - минимальная рабочая скорость vmin;

• - максимальное количество вагонов в поезде nwmax;

• - минимальное количество вагонов в поезде nwmin;

• - идентификатор программного обеспечения;

• - напряжение питания;

• - диапазон рабочих температур.

Таблица 7

Метрологические характеристики весов модификации ВЕКТОР-ДВ по ГОСТ 8.647-2015 приведены в таблице 3.

Таблица 3 - Метрологические характеристики весов модификации ВЕКТОР-ДВ

Метрологические характеристики весов модификации ВЕКТОР-ДТ по ГОСТ 8.647-2015 приведены в таблице 4.

Таблица 4 - Метрологические характеристики весов модификации ВЕКТОР-ДТ

• ¹⁾ n - количество последовательных приемов взвешивания одного вагона

• ²⁾ применимо для статических испытаний при осуществлении метрологического контроля

Метрологические характеристики весов модификации ВЕКТОР-ДВ в статическом режиме взвешивания по ГОСТ OIML R 76-1-2011 представлены в Таблице 5.

Таблица 5 - Метрологические характеристики весов модификации ВЕКТОР-ДВ

Технические характеристики весов представлены в таблице 6.

Таблица 6 - Технические характеристики весов
