Номер по Госреестру СИ: 89156-23
89156-23 Нутромеры микрометрические двухточечные
(INSIZE)
Назначение средства измерений:
Нутромеры микрометрические двухточечные INSIZE (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей.
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 1
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 2
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 3
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 4
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 5
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 6
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 7
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 8
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 9
Внешний вид.
Нутромеры микрометрические двухточечные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Устройство и принцип работы» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840;
Стандарт предприятия INSIZE CO., LTD «Нутромеры микрометрические двухточечные INSIZE».
Правообладатель
INSIZE CO., LTD., КНР
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Изготовитель
INSIZE CO., LTD., КНРАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М»(ООО «Автопрогресс-М»)
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, с. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
INSIZE CO., LTD., КНР
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com
Е-mail: sales-l@insize.com
Принцип действия нутромеров основан на измерении линейных размеров при использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительных наконечников до соприкосновения с измеряемой поверхностью.
Нутромер состоит из микрометрического винта, измерительных губок с двухконтактным касанием к измеряемому изделию с твердосплавными измерительными наконечниками, стопорного винта, стебля с нониусом (с цифровым отсчетным устройством), барабана. На микрометрической головке микрометров имеется устройство (трещотка, фрикцион), обеспечивающее постоянство измерительного усилия в заданных пределах. Нутромеры с диапазонами измерений от 5 до 30 мм и от 25 до 50 комплектуются установочными кольцами.
К средствам измерений данного типа относятся нутромеры моделей:
-3220 - с отсчетом по шкалам стебля и барабана;
-3520 - с цифровым отсчетным устройством.
Товарный знак наносится на барабан микрометрической головки
методом лазерной маркировки, на цифровое отсчетное устройство или на теплоизоляционную накладку краской или в виде наклейки или бирки; и на титульный лист паспорта нутромера типографским методом.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита наносятся на барабан микрометрической головки лазерной маркировкой в местах, указанных на рисунке 9.
Модель нутромеров указана на торцевой поверхности футляра, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нутромеров указан на рисунках 1-8.
Общий вид цифрового отсчетного устройства представлен на рисунке 10.

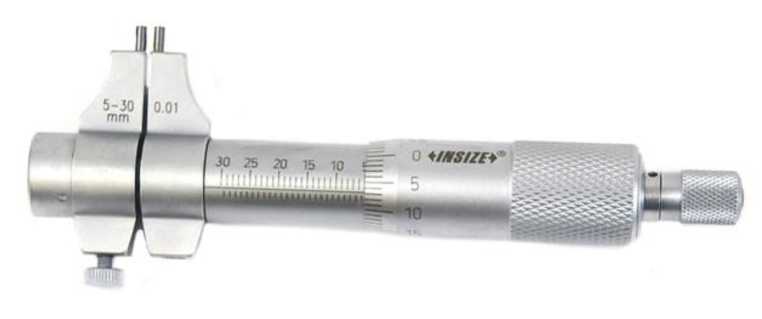

Рисунок 1 - Общий вид нутромеров модели 3220

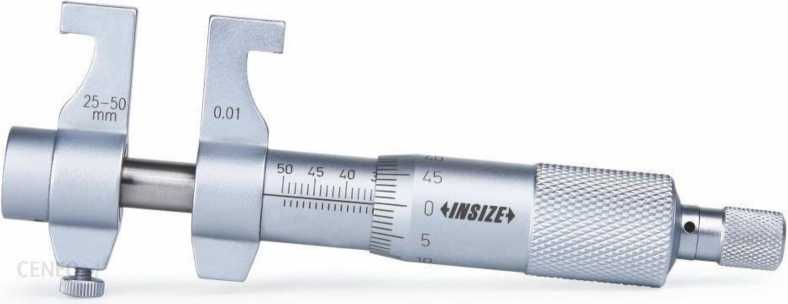

Рисунок 2 - Общий вид нутромеров модели 3220
50 - ZfxTvn 0.01 mm
О 4MSIZH

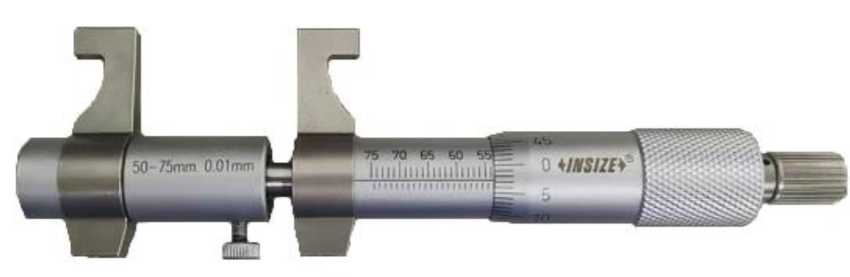

Рисунок 3 - Общий вид нутромеров модели 3220

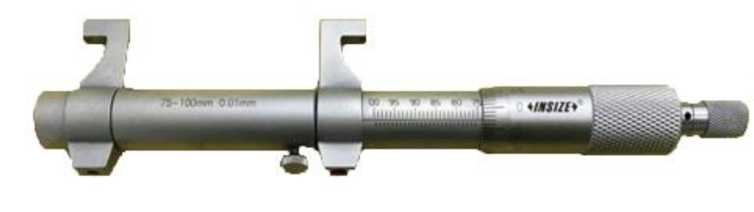

Рисунок 4 - Общий вид нутромеров модели 3220

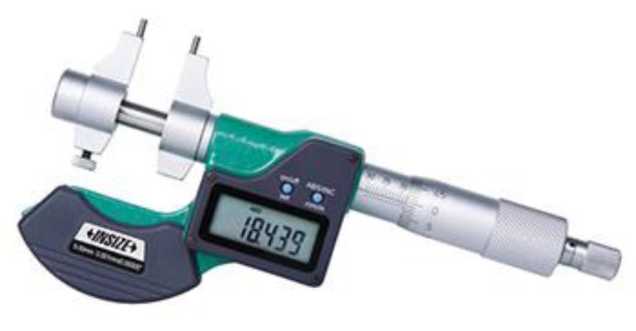

Рисунок 5 - Общий вид нутромеров модели 3520

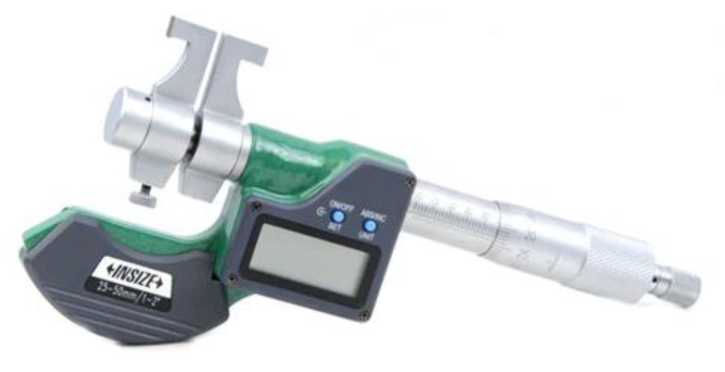

Рисунок 6 - Общий вид нутромеров модели 3520

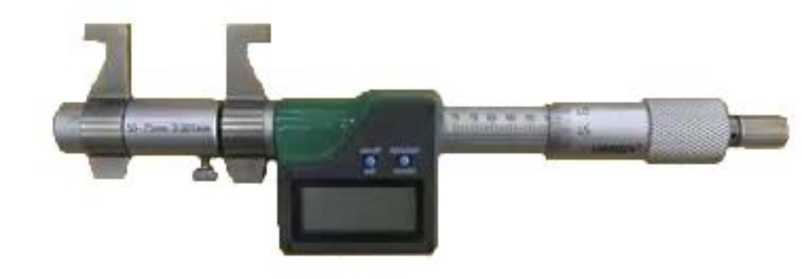

Рисунок 7 - Общий вид нутромеров модели 3520

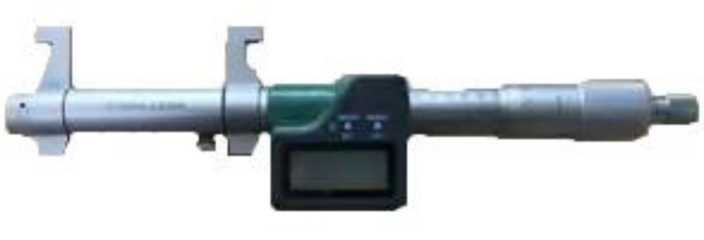

Рисунок 8 - Общий вид нутромеров модели 3520
Места нанесения заводских номеров

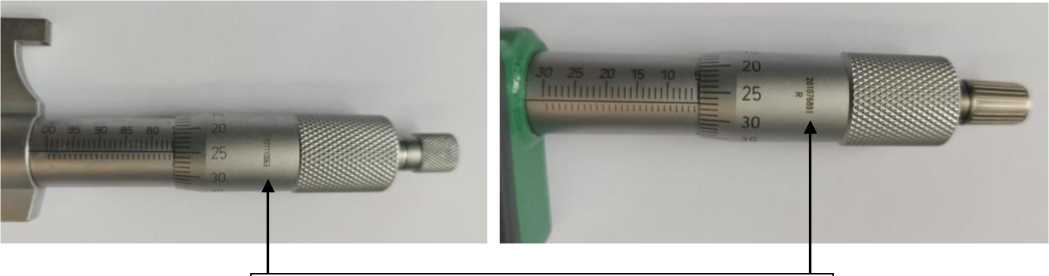

Рисунок 9 - Места нанесения заводских номеров

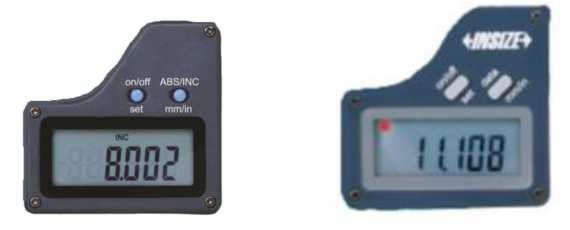

Рисунок 10 - Общий вид цифрового отсчетного устройства нутромеров модели 3520
Таблица 5 -
Наименование |
Обозначение |
Комплектность |
Нутромер |
- |
1 шт. |
Элемент питания (для нутромеров модели 3520) |
- |
1 шт. |
Установочное кольцо (для нутромеров модификаций 3220-30, 3220-50, 3520-30, 3520-50) |
- |
1 шт. |
Ключ |
- |
1 шт. |
Футляр |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Примечание: установочные кольца для других модификаций нутромеров поставляются по дополнительному заказу |
Таблица 1 - Метрологические характеристики нутромеров
Модель нутромера |
Модификация |
Диапазон измерений нутромера, мм |
Цена деления (шаг дискретности), мм |
Пределы допускаемой абсолютной погрешности, мкм |
3220 |
3220-30 |
От 5 до 30 |
0,01 |
±7 |
3220-50 |
От 25 до 50 |
±8 | ||
3220-75 |
От 50 до 75 |
±9 | ||
3220-100 |
От 75 до 100 |
±10 | ||
3520 |
3520-30 |
От 5 до 30 |
0,001 |
±5 |
3520-50 |
От 25 до 50 |
±6 | ||
3520-75 |
От 50 до 75 |
±7 | ||
3520-100 |
От 75 до 100 |
±8 |
Таблица 2 - Номинальные диаметры и допускаемые отклонения диаметров установочных колец от номинальных
Номинальные диаметры установочных колец, мм |
Допускаемые отклонения диаметров установочных колец от номинальных, мкм |
5,000±0,010 |
±3 |
25,000±0,010 | |
50,000±0,010 | |
75,000±0,010 |
Таблицы 3 - Габаритные размеры и масса
Модификация |
Габаритные размеры, мм, не более (Длина х Ширина х Высота) |
Масса, кг, не более |
3220-30 |
110 x 196 x 32 |
0,363 |
3220-50 |
110 x 196 x 32 |
0,443 |
3220-75 |
122 x 220 x 32 |
0,413 |
3220-100 |
122 x 220 x 32 |
0,432 |
3520-30 |
128 x 226 x 43 |
0,651 |
3520-50 |
128 x 226 x 43 |
0,731 |
3520-75 |
128 x 226 x 43 |
0,610 |
3520-100 |
148 x 255 x 43 |
0,701 |
Таблица 4 - Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
От +15 до +25 80 |
