Номер по Госреестру СИ: 89153-23
89153-23 Нутромеры микрометрические
(INSIZE)
Назначение средства измерений:
Нутромеры микрометрические INSIZE (далее по тексту - нутромеры) предназначены для измерений диаметров отверстий и внутренних линейных размеров деталей.
Внешний вид.
Нутромеры микрометрические
Рисунок № 1
Внешний вид.
Нутромеры микрометрические
Рисунок № 2
Внешний вид.
Нутромеры микрометрические
Рисунок № 3
Внешний вид.
Нутромеры микрометрические
Рисунок № 4
Внешний вид.
Нутромеры микрометрические
Рисунок № 5
Внешний вид.
Нутромеры микрометрические
Рисунок № 6
Внешний вид.
Нутромеры микрометрические
Рисунок № 7
Внешний вид.
Нутромеры микрометрические
Рисунок № 8
Внешний вид.
Нутромеры микрометрические
Рисунок № 9
Внешний вид.
Нутромеры микрометрические
Рисунок № 10
Общие сведения
Дата публикации - 30.05.2023
Срок свидетельства - 29.05.2028
Номер записи - 191142
ID в реестре СИ - 1408927
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация 3521-175, модификация 3222-600, модификации 3222-1000, модель 3229, модель 3222-600, модель 3222, мод. 3222-1500, мод., 3222, INSIZE мод. 3222, 3521-1500, 3521-1000, 3229-75, 3229-350, 3229-325, 3224-2000, 3222-600, 3222-500, 3222-300, (50-300) мм, ц. д. 0,01 мм, 3222-300, 3222 - 600, 3222,
Производитель
Изготовитель - INSIZE Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Статистика
Кол-во поверок - 26
Выдано извещений - 1
Кол-во периодических поверок - 9
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1094 от 2023.05.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Нутромеры микрометрические (INSIZE)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений INSIZE Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69403-17 23.11.2027 |
Индикаторы рычажно-зубчатые торговой марки "INSIZE", INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
86517-22 26.08.2027 |
Толщиномеры, Обозначение отсутствует INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89153-23 29.05.2028 |
Нутромеры микрометрические, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
89156-23 29.05.2028 |
Нутромеры микрометрические двухточечные, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92172-24 24.05.2029 |
Угольники поверочные 90°, INSIZE INSIZE Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет содержит данные по количеству типов средств измерений в ФГИС АРШИН и позволяет осуществлять выборки записей по дружественным и недружественным странам и группам СИ (более 850 групп). Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кроме того, в отчете строится "Гистограмма по дружественным странам", которая наглядно показывает частоту распределение процентного соотношения между дружественными и недружественными странами. По оси OX откладывается в % кол-во типов СИ дружественных стран от 0 до 100%, а по оси OY кол-во групп СИ. Таким образом, в первую колонку попадут только те группы СИ, у которых кол-во типов СИ дружественных стран не превышает 10%. Гистограмма имеет возможность масштабирования и экспорта данных в Exel.
Кто поверяет Нутромеры микрометрические (INSIZE)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 2 | 2 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| АО «СИЛОВЫЕ МАШИНЫ» (RA.RU.314481) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 2 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 7 | 4 | 6 | 1 | 0 | 7 | 6 | 1 |
Стоимость поверки Нутромеры микрометрические (INSIZE)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Владимирский ЦСМ Владимирская область |
3681 | 3597 |
|
Орловский филиал ФБУ Тульский ЦСМ Орловская область |
3000 | 3597 |
|
Октябрьский центр метрологии - структурное подразделение Октябрьской железной дороги - филиала ОАО РЖД Санкт-Петербург |
4111 | 3597 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Лист № 12 Всего листов 13
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Устройство и принцип работы» паспорта нутромеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г № 2840 (изм. приказом Росстандарта от 15 августа 2022 г. № 2018);
Стандарт предприятия INSIZE CO., LTD «Нутромеры микрометрические INSIZE».
Правообладатель
INSIZE CO., LTD., КНР
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com, e-mail: sales-l@insize.com
Изготовитель
INSIZE CO., LTD., КНРАдрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-cайт: www.insize.com, e-mail: sales-l@insize.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, с. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
INSIZE CO., LTD., КНР
Адрес: 80 Xiangyang Road, Suzhou New District, 215009 China
Web-сайт: www.insize.com, e-mail: sales-l@insize.com
Принцип действия нутромеров основан на измерении линейных размеров при использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение измерительных наконечников до соприкосновения с измеряемой поверхностью.
Нутромер состоит из микрометрического винта, измерительных поверхностей с двухконтактным касанием к измеряемому изделию, стопорного винта (в зависимости от модификации), стебля с нониусом (с цифровым отсчетным устройством), барабана или микроподачи, удлинителей (в зависимости от модификации).
К средствам измерений данного типа относятся нутромеры моделей:
-3221 - с отсчетом по шкалам стебля и барабана, со сферическими измерительными поверхностями, с ценой деления 0,01 мм (с удлинителями), могут комплектоваться держателем для измерений глубоких отверстий;
-3222 - с отсчетом по шкалам стебля и барабана, с твердосплавными сферическими измерительными поверхностями, с ценой деления 0,01 мм, с удлинителями, с установочной мерой;
-
- 3224 - с отсчетом по шкалам стебля и барабана, с твердосплавными сферическими измерительными поверхностями, с ценой деления 0,01 мм, с удлинителями, для измерений больших диаметров;
-
- 3225 - с отсчетом по шкалам стебля и барабана, с твердосплавными сферическими измерительными поверхностями, с ценой деления 0,01 мм, с удлинителями, с установочной мерой;
-
- 3229 - с отсчетом по шкалам стебля и барабана, с твердосплавными сферическими измерительными поверхностями, с ценой деления 0,01 мм (одинарные, без удлинителей), нутромер модификации 3229-75 не имеет стопорного винта;
-
- 3521 - с цифровым отсчетным устройством, с твердосплавными сферическими измерительными поверхностями, с удлинителями, с установочной мерой;
-
- 3634 - с отсчетом по шкалам стебля и барабана, с твердосплавными сферическими измерительными поверхностями, с ценой деления 0,01 мм, с удлинителями;
-
- 3635 - с цифровым отсчетным устройством, с твердосплавными сферическими измерительными поверхностями, с удлинителями, без стопорного винта.
Нутромеры моделей 3222, 3225 и 3521 комплектуются установочной мерой для начальной регулировки микрометрической головки. Настройка нутромера на измерение определенного диапазона линейных размеров производится путем подбора соответствующих удлинителей.
Нутромеры модели 3221 могут комплектоваться держателем для измерений глубоких отверстий.
4NSIZE*
Товарный знак наносится на нутромер краской, лазерной
маркировкой, штампом или с помощью наклейки и на титульный лист паспорта нутромера типографским методом.
Заводской номер в виде цифрового обозначения наносится на барабан микрометрической головки или корпус цифрового отсчетного устройства лазерной маркировкой или краской в местах, указанных на рисунках 1-8.
Модель нутромеров указана на торцевой поверхности футляра, в обозначении модификации значимыми считать первые четыре цифры до знака «дефис».
Пломбирование нутромеров от несанкционированного доступа не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид нутромеров указан на рисунках 1-8.
Общий вид цифрового отсчетного устройства представлен на рисунках 9-10.

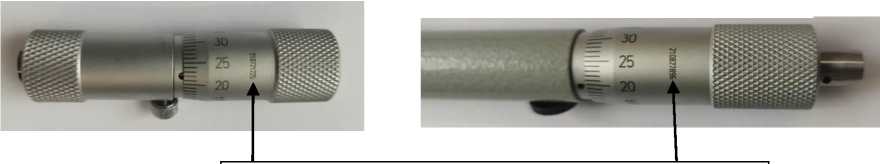

Места нанесения заводских номеров

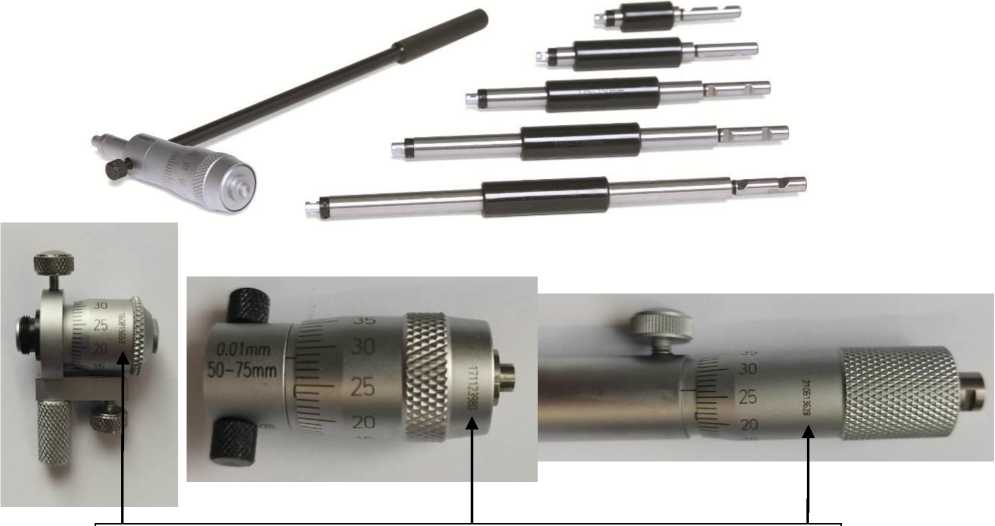

Рисунок 1 - Общий вид нутромеров модели 3221 с указанием мест нанесений заводских номеров

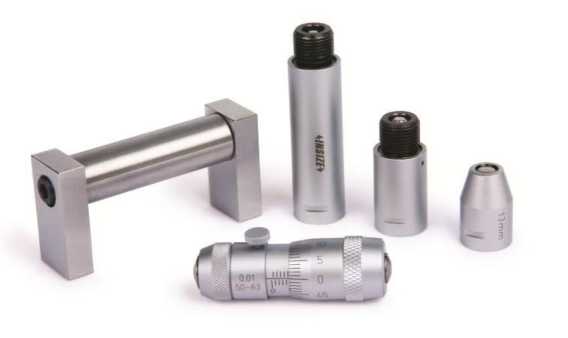

Рисунок 2 - Общий вид нутромеров модели 3222 с указанием места нанесения заводского номера
Место нанесения заводского номера

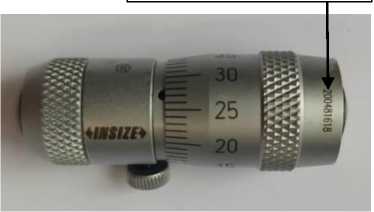

Рисунок 3 - Общий вид нутромеров модели 3224 с указанием места нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 4 - Общий вид нутромеров модели 3225 с указанием места нанесения заводского номера
Места нанесений заводских номеров
Рисунок 5 - Общий вид нутромеров модели 3229 с указанием мест нанесений заводских номеров
Место нанесения заводского номера

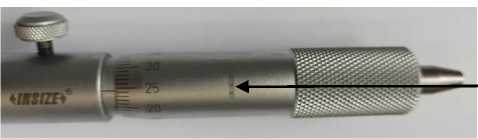

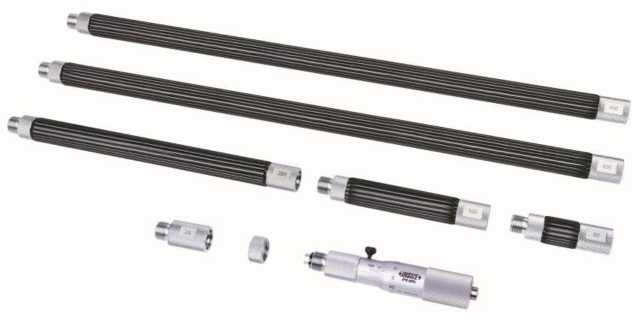

Рисунок 7 - Общий вид нутромеров модели 3634 с указанием места нанесения заводского номера
Рисунок 6 - Общий вид нутромеров модели 3521 с указанием места нанесения заводского номера
Место нанесения заводского номера
К 343364
Место нанесения заводского номера

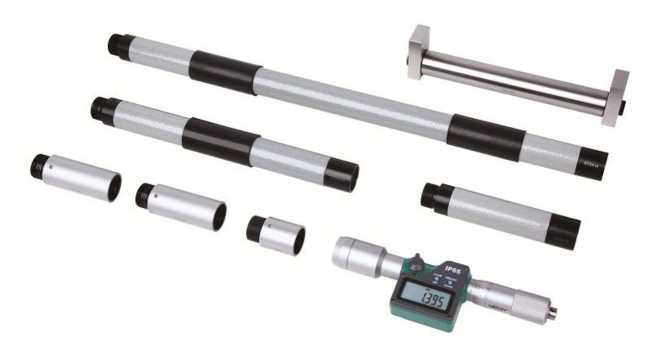

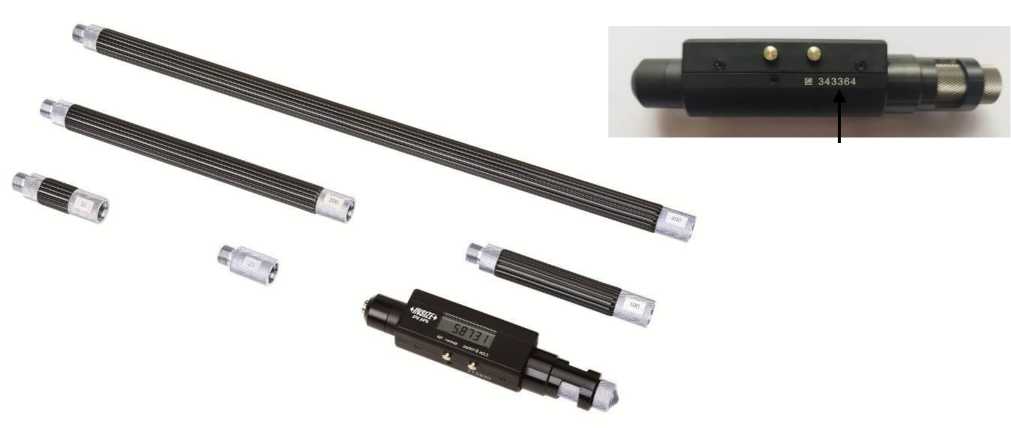

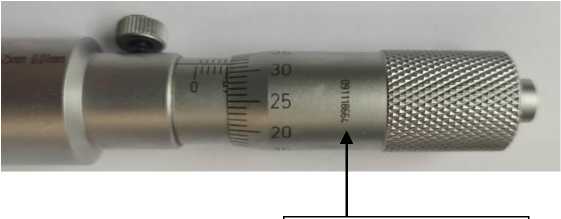

Рисунок 8 - Общий вид нутромеров модели 3635 с указанием места нанесения заводского номера

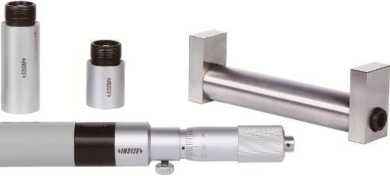

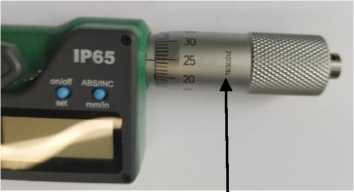

Рисунок 9 - Общий вид цифрового отсчетного устройства нутромеров модели 3521

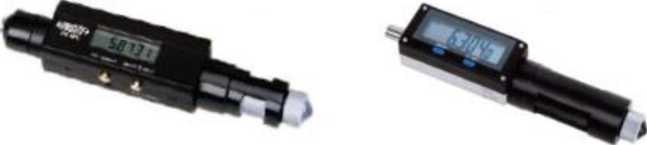

Рисунок 10 - Общий вид цифрового отсчетного устройства нутромеров модели 3635
Таблица 7 -
|
Наименование |
Обозначение |
Комплектность |
|
Нутромер |
- |
1 шт. |
|
Элемент питания (для нутромеров моделей 3521, 3635) |
- |
1 шт. |
|
Удлинители (кроме нутромеров модификаций 3221-32, 3221-63, 3221-225, 3222-63, 3225-125, 3521-175, и модели 3229 всех модификаций) |
- |
1 компл. |
|
Установочная мера (для нутромеров моделей 3222, 3225, 3521) |
- |
1 шт. |
|
Держатель для измерений глубоких отверстий (для нутромеров модификаций 3221-32, 3221-50, 3221-63, 3221200, 3221-300) |
- |
1 шт. |
|
Ключ |
- |
1 компл. |
|
Футляр |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики нутромеров моделей 3221, 3222, 3224, 3225, 3229, 3521
|
Модель нутромера |
Модификация |
Диапазон измерений нутромера, мм |
Диапазон измерений микрометрической головки, мм |
Цена деления (шаг дискретности) микрометрической головки, мм |
Пределы допускаемой абсолютной погрешности, мкм |
|

1 |
2 |
3 |
4 |
5 |
6 |
|
3221 |
3221-32 |
от 25 до 32 |
От 25 до 32 |
0,01 |
±(6+L/50)* |
|
3221-50 |
от 25 до 50 | ||||
|
3221-63 |
от 50 до 63 |
От 50 до 63 | |||
|
3221-200 |
от 50 до 200 | ||||
|
3221-300 |
от 50 до 300 | ||||
|
3221-225 |
от 200 до 225 |
От 200 до 225 | |||
|
3221-500 |
от 200 до 500 | ||||
|
3221-1000 |
от 200 до 1000 | ||||
|
3222 |
3222-63 |
от 50 до 63 |
От 50 до 63 |
0,01 |
±(3+n+L/50)* |
|
3222-150 |
от 50 до 150 | ||||
|
3222-300 |
от 50 до 300 | ||||
|
3222-500 |
от 50 до 500 | ||||
|
3222-600 |
от 50 до 600 | ||||
|
3222-1000 |
от 50 до 1000 | ||||
|
3222-1500 |
от 50 до 1500 | ||||
|
3224 |
3224-2000 |
от 1000 до 2000 |
От 1000 до 1050 |
0,01 |
±(7+n+L/50)* |
|
3224-3000 |
от 1000 до 3000 | ||||
|
3224-4000 |
от 1000 до 4000 | ||||
|
3225 |
3225-125 |
от 100 до 125 |
От 100 до 125 |
0,01 |
±(3+n+L/50)* |
|
3225-500 |
от 100 до 500 | ||||
|
3225-900 |
от 100 до 900 | ||||
|
3225-1300 |
от 100 до 1300 | ||||
|
3225-1700 |
от 100 до 1700 | ||||
|
3225-2100 |
от 100 до 2100 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
3229 |
3229-75 |
от 50 до 75 |
- |
0,01 |
±5 |
|
3229-100 |
от 75 до 100 |
±5 | |||
|
3229-125 |
от 100 до 125 |
±6 | |||
|
3229-150 |
от 125 до 150 |
±6 | |||
|
3229-175 |
от 150 до 175 |
±7 | |||
|
3229-200 |
от 175 до 200 |
±7 | |||
|
3229-225 |
от 200 до 225 |
±8 | |||
|
3229-250 |
от 225 до 250 |
±8 | |||
|
3229-275 |
от 250 до 275 |
±9 | |||
|
3229-300 |
от 275 до 300 |
±9 | |||
|
3229-325 |
от 300 до 325 |
±9 | |||
|
3229-350 |
от 325 до 350 |
±9 | |||
|
3229-375 |
от 350 до 375 |
±10 | |||
|
3229-400 |
от 375 до 400 |
±10 | |||
|
3229-425 |
от 400 до 425 |
±10 | |||
|
3229-450 |
от 425 до 450 |
±10 | |||
|
3229-475 |
от 450 до 475 |
±11 | |||
|
3229-500 |
от 475 до 500 |
±11 | |||
|
3229-525 |
от 500 до 525 |
±11 | |||
|
3229-550 |
от 525 до 550 |
±11 | |||
|
3229-575 |
от 550 до 575 |
±11 | |||
|
3229-600 |
от 575 до 600 |
±12 | |||
|
3229-625 |
от 600 до 625 |
±12 | |||
|
3229-650 |
от 625 до 650 |
±12 | |||
|
3229-675 |
от 650 до 675 |
±13 | |||
|
3229-700 |
от 675 до 700 |
±13 | |||
|
3229-725 |
от 700 до 725 |
±13 | |||
|
3229-750 |
от 725 до 750 |
±14 | |||
|
3229-775 |
от 750 до 775 |
±14 | |||
|
3229-800 |
от 775 до 800 |
±14 | |||
|
3229-825 |
от 800 до 825 |
±15 | |||
|
3229-850 |
от 825 до 850 |
±15 | |||
|
3229-875 |
от 850 до 875 |
±15 | |||
|
3229-900 |
от 875 до 900 |
±16 | |||
|
3229-925 |
от 900 до 925 |
±16 | |||
|
3229-950 |
от 925 до 950 |
±16 | |||
|
3229-975 |
от 950 до 975 |
±17 | |||
|
3229-1000 |
от 975 до 1000 |
±17 |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
|
3521 |
3521-175 |
от 150 до 175 |
От 150 до 175 |
0,001 |
±(3+n+L/50)* |
|
3521-1000 |
от 150 до 1000 | ||||
|
3521-1500 |
от 150 до 1500 | ||||
|
3521-2000 |
от 150 до 2000 | ||||
|
Примечание: * n - число удлинителей, L - максимальный измеряемый размер, мм | |||||
Таблица 2 - Номинальные размеры и допускаемые отклонения длины установочных мер от номинальных размеров для нутромеров моделей 3222, 3225, 3521
|
Номинальные размеры установочных мер, мм |
Допускаемые отклонения длины установочных от номинальных размеров, мкм |
|
50 |
±2 |
|
100 |
±3 |
|
150 |
±4 |
Таблица 3 - Номинальные длины и допускаемые отклонения длины удлинителей от номинальных размеров для нутромеров моделей 3634 и 3635
|
Номинальные длины удлинителей, мм |
Допускаемые отклонения длины удлинителей от номинальных размеров, мкм |
|
25; 50 |
±1,25 |
|
100 |
±2,00 |
|
200 |
±3,50 |
|
400 |
±4,50 |
|
1000 |
±7,50 |
Таблица 4 - Метрологические характеристики нутромеров моделей 3634 и 3635
|
Модель |
Модификация |
Цена деления (шаг дискретности) отсчетного устройства, мм |
Диапазон измерений нутромера, мм |
Диапазон измерений микрометрической головки, мм |
Номинальная длина удлинителей, мм |
Пределы допускаемой абсолютной погрешности микрометрической головки, мкм |
Допускаемые отклонения длины удлинителей от номинальных размеров, мкм |
|
3634 |
3634-350 |
0,01 |
от 100 до 350 |
От 100 до 125 |
25;200 |
±4 |
Указаны в табл. 3 |
|
3634-500 |
от 100 до 500 |
25; 50; 100; 200 | |||||
|
3634-1300 |
от 100 до 1300 |
25; 50; 100; 200; 400; 400 | |||||
|
3634-1500 |
от 100 до 1500 |
25; 50; 100; 200; 200; 400; 400 | |||||
|
3634-2100 |
от 100 до 2100 |
25; 50; 100; 200; 400; 400; 400; 400 | |||||
|
3634-3100 |
от 100 до 3100 |
25; 50; 100; 200; 200; 400;1000; 1000 | |||||
|
3635 |
3635-350 |
0,01/0,001* |
от 150 до 350 |
От 150 до 175 |
25; 50; 100 | ||
|
3635-550 |
от 150 до 550 |
25; 50; 100; 200 | |||||
|
3635-950 |
от 150 до 950 |
25; 50; 100; 200;400 | |||||
|
3635-1550 |
от 150 до 1550 |
25; 50; 100; 200; 200; 400; 400 | |||||
|
3635-2150 |
от 150 до 2150 |
25; 50; 100; 200; 400; 400; 400; 400 | |||||
|
3635-3150 |
от 150 до 3150 |
25; 50; 100; 200; 200; 400;1000; 1000 | |||||
|
Примечание: * - шаг дискретности отсчетного устройства переключаемый | |||||||
Таблицы 5 - Габаритные размеры и масса
|
Модификация |
Габаритные размеры, мм, не более (Длина х Ширина х Высота) |
Масса, кг, не более |
|
3221-32 |
94 x 161 x 32 |
1,7400 |
|
3221-50 |
94 x 161 x 32 |
0,1815 |
|
3221-63 |
117 x 195 x 43 |
0,3405 |
|
3221-200 |
177 x 307 x 44 |
0,9110 |
|
3221-300 |
201 x 338 x 44 |
1,1560 |
|
3221-225 |
100 x 271 x 40 |
0,5930 |
|
3221-500 |
140 x 390 x 40 |
1,0420 |
|
3221-1000 |
215 x 865 x 40 |
3,0200 |
|
3222-63 |
117 x 195 x 43 |
0,4430 |
|
3222-150 |
117 x 195 x 43 |
0,5500 |
|
3222-300 |
117 x 195 x 43 |
0,7390 |
|
3222-500 |
201 x 338 x 44 |
1,3620 |
|
3222-600 |
201 x 338 x 44 |
1,5690 |
|
3222-1000 |
201 x 338 x 44 |
1,9365 |
|
3222-1500 |
260 x 385 x 40 |
2,4625 |
|
3224-2000 |
215 x 1120 x 70 |
7,3780 |
|
3224-3000 |
210 x 1120 x 70 |
9,5280 |
|
3224-4000 |
330 x 1140 x 70 |
13,090 |
|
3225-125 |
130 x 210 x 40 |
0,8600 |
|
3225-500 |
160 x 270 x 51 |
1,7260 |
|
3225-900 |
225 x 480 x 46 |
2,8740 |
|
3225-1300 |
320 x 785 x 50 |
3,6390 |
|
3225-1700 |
325 x 540 x 60 |
5,0010 |
|
3225-2100 |
330 x 540 x 65 |
5,7360 |
|
3229-75 |
94 x 161 x 32 |
0,2050 |
|
3229-100 |
94 x 161 x 32 |
0,2400 |
|
3229-125 |
94 x 161 x 32 |
0,2650 |
|
3229-150 |
94 x 161 x 32 |
0,2890 |
|
3229-175 |
122 x 220 x 32 |
0,4230 |
|
3229-200 |
122 x 220 x 32 |
0,4290 |
|
3229-225 |
104 x 261 x 33 |
0,4350 |
|
3229-250 |
104 x 261 x 33 |
0,4520 |
|
3229-275 |
122 x 312 x 33 |
0,5800 |
|
3229-300 |
122 x 312 x 33 |
0,6110 |
|
3229-325 |
131 x 429 x 33 |
0,8040 |
|
3229-350 |
55 x 410 x 43 |
0,6410 |
|
3229-375 |
50 x 410 x 50 |
0,7040 |
|
3229-400 |
50 x 405 x 40 |
0,6715 |
|
3229-425 |
50 x 510 x 40 |
0,7780 |
|
3229-450 |
50 x 510 x 40 |
0,7825 |
|
3229-475 |
50 x 510 x 40 |
0,7990 |
|
3229-500 |
60 x 510 x 45 |
0,8520 |
|
3229-525 |
55 x 615 x 45 |
0,8870 |
Продолжение таблицы 5
|
Модификация |
Габаритные размеры, мм, не более (Длина х Ширина х Высота) |
Масса, кг, не более | |
|
3229-550 |
50 x 615 x 45 |
0,9010 | |
|
3229-575 |
60 x 610 x 42 |
0,9200 | |
|
3229-600 |
60 x 610 x 42 |
0,9610 | |
|
3229-625 |
60 x 715 x 45 |
1,0630 | |
|
3229-650 |
60 x 715 x 45 |
1,1000 | |
|
3229-675 |
60 x 715 x 45 |
1,1600 | |
|
3229-700 |
55 x 813 x 45 |
1,1700 | |
|
3229-725 |
55 x 813 x 45 |
1,1800 | |
|
3229-750 |
55 x 813 x 45 |
1,1920 | |
|
3229-775 |
55 x 813 x 45 |
1,2400 | |
|
3229-800 |
55 x 807 x 40 |
1,2580 | |
|
3229-825 |
55 x 915 x 45 |
1,3560 | |
|
3229-850 |
55 x 915 x 45 |
1,3560 | |
|
3229-875 |
55 x 915 x 45 |
1,3560 | |
|
3229-900 |
60 x 1001 x 45 |
1,3560 | |
|
3229-925 |
60 x 1001 x 45 |
1,3730 | |
|
3229-950 |
60 x 1001 x 45 |
1,3660 | |
|
3229-975 |
60 x 1001 x 45 |
1,5150 | |
|
3229-1000 |
60 x 1001 x 45 |
1,5230 | |
|
3634-350 |
160 x 270 x 51 |
1,1260 | |
|
3634-500 |
160 x 270 x 51 |
1,7260 | |
|
3634-1300 |
310 x 1055 x 50 |
6,5000 | |
|
3634-1500 |
310 x 1055 x 50 |
5,5000 | |
|
3634-2100 |
230 x 460 x 45 |
3,4730 | |
|
3634-3100 |
310 x 1055 x 50 |
7,0000 | |
|
3521-175 |
120 x 200 x 50 |
0,6000 | |
|
3521-1000 |
225 x 485 x 50 |
3,5000 | |
|
3521-1500 |
350 x 800 x 50 |
4,5000 | |
|
3521-2000 |
330 x 540 x 60 |
5,8000 | |
|
3635-350 |
125 x 260 x 45 |
1,0200 | |
|
3635-550 |
125 x 260 x 45 |
1,2400 | |
|
3635-950 |
180 x 440 x 50 |
2,2000 | |
|
3635-1550 |
310 x 1055 x 50 |
5,5000 | |
|
3635-2150 |
310 x 1055 x 50 |
6,5000 | |
|
3635-3150 |
310 x 1055 x 50 |
7,0000 | |
Таблица 6 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
