Номер по Госреестру СИ: 89033-23
89033-23 Шаблоны сварщика универсальные
(УШС)
Назначение средства измерений:
Шаблоны сварщика универсальные УШС предназначены для измерений линейноугловых размеров сварного шва: длины притупления кромок, ширины шва, глубины вогнутостей, высоты выпуклостей, толщины зазора в соединении, высоты углового шва, диаметра электродов, плоского угла разделки кромки.
Внешний вид.
Шаблоны сварщика универсальные
Рисунок № 1
Внешний вид.
Шаблоны сварщика универсальные
Рисунок № 2
Внешний вид.
Шаблоны сварщика универсальные
Рисунок № 3
Общие сведения
Дата публикации - 18.05.2023
Срок свидетельства - 17.05.2028
Номер записи - 191033
ID в реестре СИ - 1408680
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Шаблон сварщика универсальный УШС-3, УШС-4, УШС-3, УШС, исполнение УШС-3, исп. УШС-3, Без модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ")
Страна - РОССИЯ
Населенный пункт - Московская область, г. Подольск
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1876
Выдано извещений - 0
Кол-во периодических поверок - 238
Кол-во средств измерений - 573
Кол-во владельцев - 78
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1034 от 2023.05.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№911 от 2025.05.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Шаблоны сварщика универсальные (УШС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89033-23 17.05.2028 |
Шаблоны сварщика универсальные , УШС Общество с ограниченной ответственностью "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ") (РОССИЯ Московская область, г. Подольск) |
ОТ МП |
1 год |
|
90906-23 27.12.2028 |
Шаблоны сварщика универсальные , WG Общество с ограниченной ответственностью "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ") (РОССИЯ Московская область, г. Подольск) |
ОТ МП |
1 год |
|
92289-24 07.06.2029 |
Лупы измерительные, ЛИ Общество с ограниченной ответственностью "ОМЕГА ТЕСТ ГРУПП" (ООО "ОТГ") (РОССИЯ Московская область, г. Подольск) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Шаблоны сварщика универсальные (УШС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ООО "АЗ-И" (RA.RU.312199) | 1304 | 248 | 1212 | 92 | 0 | 1303 | 1211 | 92 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ЛИТАС" (RA.RU.311749) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 7 | 4 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 538 | 438 | 424 | 114 | 0 | 536 | 422 | 114 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 15 | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Шаблоны сварщика универсальные (УШС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тамбовский ЦСМ Тамбовская область |
1822 | 1822 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на лицевую поверхность шаблона методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в приложении 2 документа 26.51.33-088-42940088-2022.001.ПС «Шаблон сварщика универсальный УШС-3. Паспорт» и 26.51.33-088-42940088-2022.002.ПС «Шаблон сварщика универсальный УШС-4. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ТУ 26.51.33-088-42940088-2022 «Шаблоны сварщика универсальные УШС. Технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от П10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 октября 2018 г. № 2482 «Об утверждении государственной поверочной схемы для средств измерений плоского угла».
Правообладатель
Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759
Юридический адрес: 142117, Московская обл., г. Подольск, ул. Кирова, д. 62а, оф. 102
Телефон: +7 (499) 302-01-37
E-mail: info@omega-test.com
Web-сайт: omega-test.com
Изготовитель
Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759Адрес: 142117, Московская обл., г. Подольск, ул. Кирова, д. 62а, оф. 102 Телефон: +7 (499) 302-01-37
E-mail: info@omega-test.com
Web-сайт: omega-test.com
Испытательный центр
Общество с ограниченной ответственностью «А3 ИНЖИНИРИНГ» (ООО «А3-И»)
Адрес: 117105, г. Москва, Нагорный пр-д, д. 7с1
Телефон (факс): +7 (800) 500-59-46; +7 (495) 120-07-46
E-mail: info@a3-eng.com
Web-сайт: a3-eng.com
Правообладатель
Общество с ограниченной ответственностью «ОМЕГА ТЕСТ ГРУПП» (ООО «ОТГ») ИНН 5036178759
Юридический адрес: 142117, Московская обл., г. Подольск, ул. Кирова, д. 62а, оф. 102
Телефон: +7 (499) 302-01-37
E-mail: info@omega-test.com
Web-сайт: omega-test.com
Принцип действия шаблонов основан на совмещении измеряемых элементов с подвижными и неподвижными частями шаблона и снятия отсчета со шкал.
Шаблон сварщика универсальный УШС представляет собой металлическую пластину, на которой нанесены измерительные шкалы. В левой части основания закреплен движок, который может поворачиваться вокруг оси относительно своего крепежа. Движок представляет собой пластину, один конец которой выполнен в виде клина с нанесенной контрольной риской для измерительной шкалы Г. На лицевой поверхности клиновой части нанесена измерительная шкала Д (цифры шкалы соответствуют толщине движка). В верхней части шаблона сварщика универсального УШС расположены пазы для контроля диаметров используемых электродов. Под пазами, на лицевой поверхности, нанесены номинальные значения (измерительная шкала Б). В нижней части шаблона сварщика универсального УШС нанесена измерительная шкала А, предназначенная для измерений длины притупления кромок и ширины шва. В верхней левой части шаблона сварщика универсального УШС нанесена шкала В для измерений плоского угла разделки кромки.
Шаблоны сварщика универсальные УШС изготавливаются в двух исполнениях: УШС-3 и УШС-4. Исполнение УШС-4 отличается от УШС-3 наличием дополнительной измерительной шкалы на обратной стороне, где установлено стопорное устройство движка и рамка с измерительной шкалой Е. На движке нанесены контрольные риски для шкалы Е.
Заводской номер в виде шифра, соответствующего порядковому номеру каждого произведенного шаблона сварщика универсального УШС, состоящего из четырех или шести цифр и логотип производителя шаблона сварщика универсального УШС наносятся на лицевую поверхность шаблона методом гравировки. Нанесение знака поверки на средство измерений не предусмотрено.
Фотографии общего вида шаблонов сварщика универсальных УШС с указанием мест нанесения знака утверждения типа, заводского номера и логотипа представлены на рисунках 1 - 3.

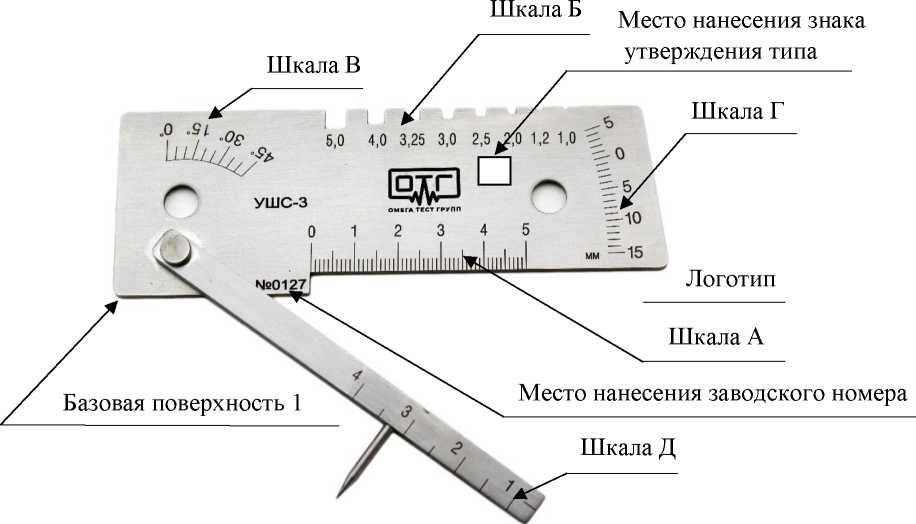

Рисунок 1 - Общий вид шаблона сварщика универсального УШС, исполнение УШС-3 (лицевая сторона)

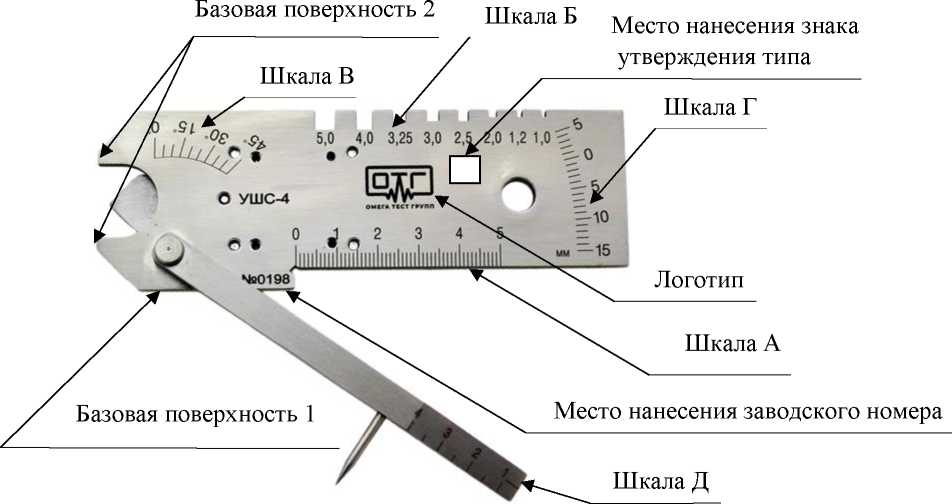

Рисунок 2 - Общий вид шаблона сварщика универсального УШС, исполнение УШС-4 (лицевая сторона)
Шкала Е

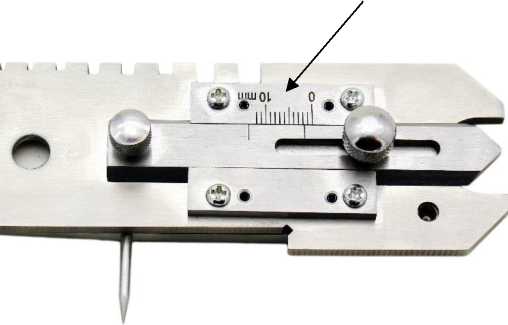

Рисунок 3 - Общий вид шаблона сварщика универсального УШС, исполнение УШС-4 (обратная сторона)
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений линейных размеров, мм: - по измерительной шкале А (длина притупления кромок, ширина шва) |
от 0 до 50 |
|
- по измерительной шкале Г (глубина вогнутостей) |
от 0 до 15 |
|
- по измерительной шкале Г (высота выпуклостей) |
от 0 до 5 |
|
- по измерительной шкале Д (толщина зазора в соединении) |
от 1 до 4 |
|
- по измерительной шкале Е* (высота углового шва) |
от 0 до 12 |
|
Пределы допускаемой абсолютной погрешности измерений линейных | |
|
размеров, мм: - по измерительной шкале А |
±0,15 |
|
- по измерительной шкале Г |
±0,50 |
|
- по измерительной шкале Д |
±0,25 |
|
- по измерительной шкале Е* |
±0,50 |
|
Номинальные значения ширины пазов измерительной шкалы Б (диаметр электродов), мм |
1,00; 1,20; 2,00; 2,50; 3,00; 3,25; |
|
4,00; 5,00 | |
|
Допускаемое отклонение от номинального значения ширины пазов измерительной шкалы Б, мм |
±0,1 |
|
Диапазон измерений плоского угла разделки кромки по измерительной шкале В, ...° |
от 0 до 45 |
|
Пределы допускаемой абсолютной погрешности измерений плоского угла разделки кромки по измерительной шкале В, .° |
±2,5 |
|
* Только для шаблона сварщика универсального УШС, исполнение УШС-4 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (Ш*В*Г), мм, не более: | |
|
- исполнение УШС-3; |
130x45x16 |
|
- исполнение УШС-4 |
130x45x25 |
|
Масса, кг, не более: | |
|
- исполнение УШС-3; |
0,18 |
|
- исполнение УШС-4 |
0,20 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С; |
от -50 до +50 |
|
- относительная влажность воздуха при температуре 25 °С, %, не более |
80 |
