Номер по Госреестру СИ: 89056-23
89056-23 Резервуары горизонтальные стальные наземные
(РГСн-100)
Назначение средства измерений:
Резервуары горизонтальные стальные наземные РГСн-100 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 1
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 2
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 3
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 4
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 5
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 6
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 7
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 8
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 9
Внешний вид.
Резервуары горизонтальные стальные наземные
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель
Общество с ограниченной ответственностью «Профит» (ООО «Профит»)
ИНН 6155082046
Адрес: 346513, Ростовская обл., г. Шахты, ул. Ионова, д. 122, оф. 1
Изготовитель
Общество с ограниченной ответственностью «Профит» (ООО «Профит»)
ИНН 6155082046
Адрес: 346513, Ростовская обл., г. Шахты, ул. Ионова, д. 122, оф. 1
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)
Адрес: 420132, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Профит» (ООО «Профит»)
ИНН 6155082046
Адрес: 346513, Ростовская обл., г. Шахты, ул. Ионова, д. 122, оф. 1
Тип резервуаров - горизонтальные стальные наземные, номинальной вместимостью 100 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены аэрографическим способом на маркировочную табличку резервуара.
Резервуары РГСн-100 с заводскими номерами 177, 178, 179, 180, 181, 182, 183, 184, 185, 186, 187, 188, расположены на территории склада ГСМ ООО «ЛУКОЙЛ-Северо-
Западнефтепродукт» по адресу: Республика Карелия, г. Петрозаводск, промзона Томицы.

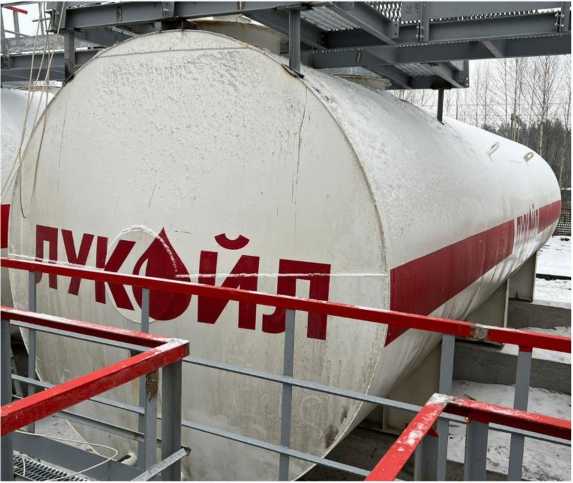

Общий вид резервуаров РГСн-100 представлен на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12.
Нанесение знака поверки на средство измерений не предусмотрено.

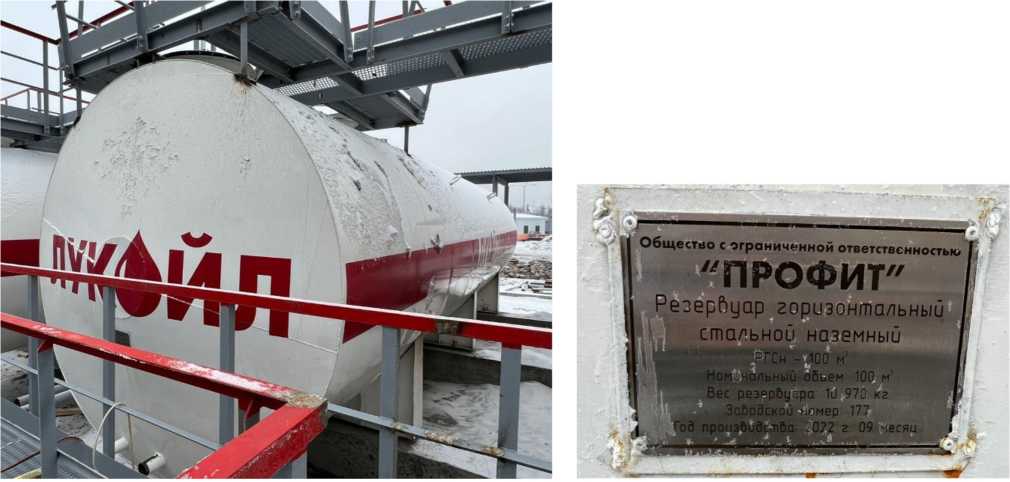

Рисунок 1 - Общий вид резервуара РГСн-100 зав.№ 177
Вес резервуар
I З.оВооскои н
ijg о произ о ст а
/ -
I Общество с ограниченной ответственностью 11
I "ПРОФИТ"
i Резер&уар горизонтальный | I стальной
наземный I
(
ш; 10 970 кг I
ммер 178 I
2022 г. 09 месяц I

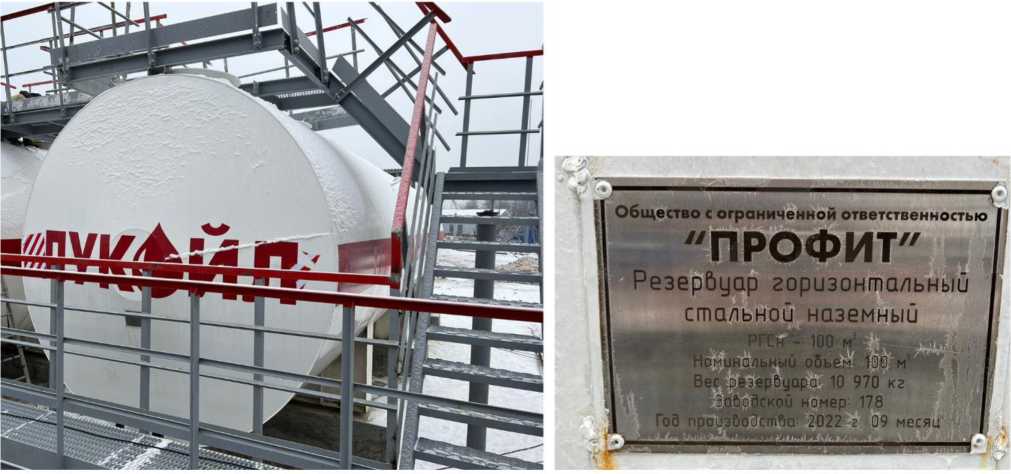

Рисунок 2 - Общий вид резервуара РГСн-100 зав.№ 178

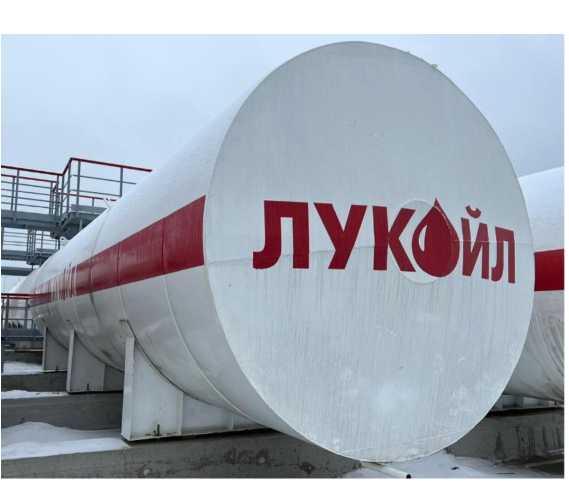

Рисунок 3 - Общий вид резервуара РГСн-100 зав.№ 179
Общество с ограниченной огветаценностью "ПРОФИТ" Резервуар горизонтальный стальной низемный
РГСн - 100 м' '' Номинальный обьем; 100 м3 Вес резербуири- 10 970 кг Забо-Зской номер: 079 1
. ГоЗ проиЗбоЗстба: 2022 г 09 месяц I

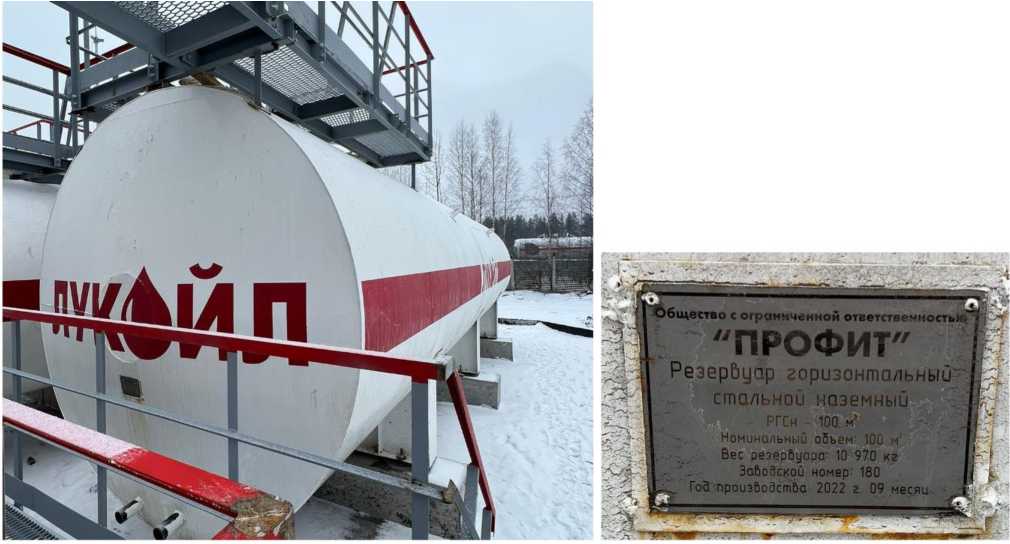

Рисунок 4 - Общий вид резервуара РГСн-100 зав.№ 180
Общество с ограниченной ответственностью
Вес резербус
заводской
"ПРОФИТ"
Резер&уд^осизонта/ сталь '.....
мный
100 к
70 кг
Рисунок 5 - Общий вид резервуара РГСн-100 зав.№ 181
nvi/Aut
эроуар горизонтальный стальной наземный
РГСь - 100 м' Номинальны’ овьем 100 м3 Вес резервуара 10 970 кг
L г°з производства: 2022 г 10 месяц
------
■HBBElMsBr? <ой ответственностью ГЫЛТ" I
т Общество с ограничены

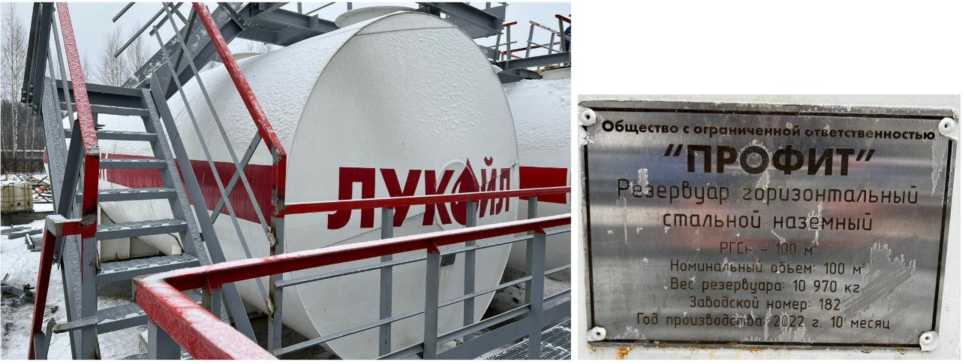

Рисунок 6 - Общий вид резервуара РГСн-100 зав.№ 182
*
ПРОФИТ" t
РезерЬиар горизонтальный стальной наземный ' РПй+ - 100 М3 ,
Нс инальный обьем 100 м3 j
Вн реэербуара; 10 970 кг /
i&oacijou номер 183 /
прюизВоОстба: 2022 г 10 месяц |

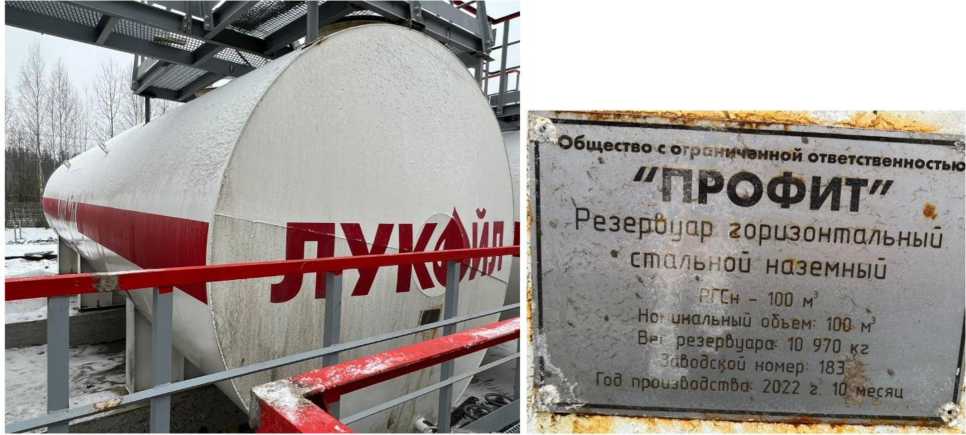

Рисунок 7 - Общий вид резервуара РГСн-100 зав.№ 183
-
4 :
₽ ' f*
1 *
-
5 I
ОТ”
■> ■
Рисунок 8 - Общий вид резервуара РГСн-100 зав.№ 184
Резервуар горизонтальный стальной наземный
РГСн - 100 м3 Номинальный обьем 100 м3 Вес резербуара 10 970 кг
wzAijr I
*тво с ограниченной ответственность] "ПРОФИТ"
РезерВуар горизонтальный' стальной наземный
РГСн - 100 м3 Номинальный объем .100 м3 Вес резербуара 10 970 кг ЗабоЗской номер 185
ГоЗ произбоЗстба 2022 г 10 месяц
1 X.- ■

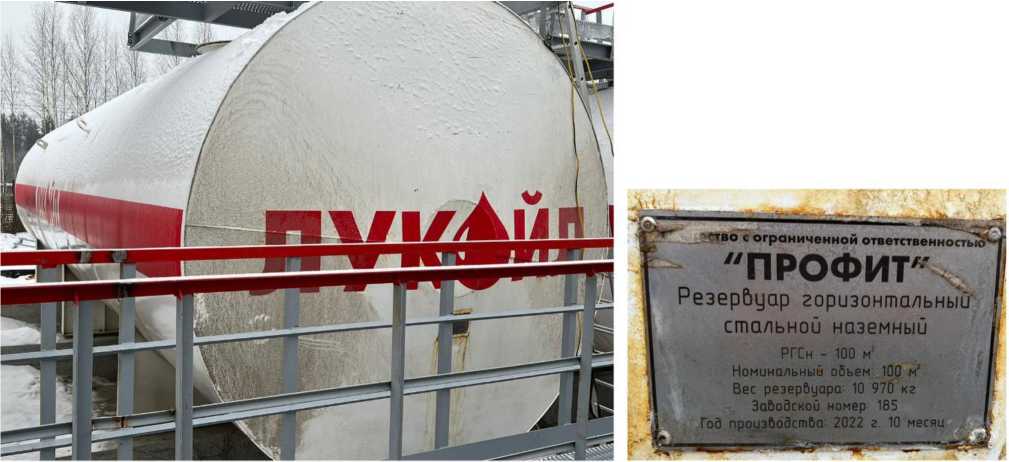

Рисунок 9 - Общий вид резервуара РГСн-100 зав.№ 185
Рисунок 10 - Общий вид резервуара РГСн-100 зав.№ 186
Общество с
ответственностью
МТ//
Резервуар горизонтальный стальной наземный
ргсн - го мэ
Номинальный объем: 100 м3
Вес резервуара 10 970 кг Заводской номер: 186 Год производства: 2022 г 10 месяц
___■

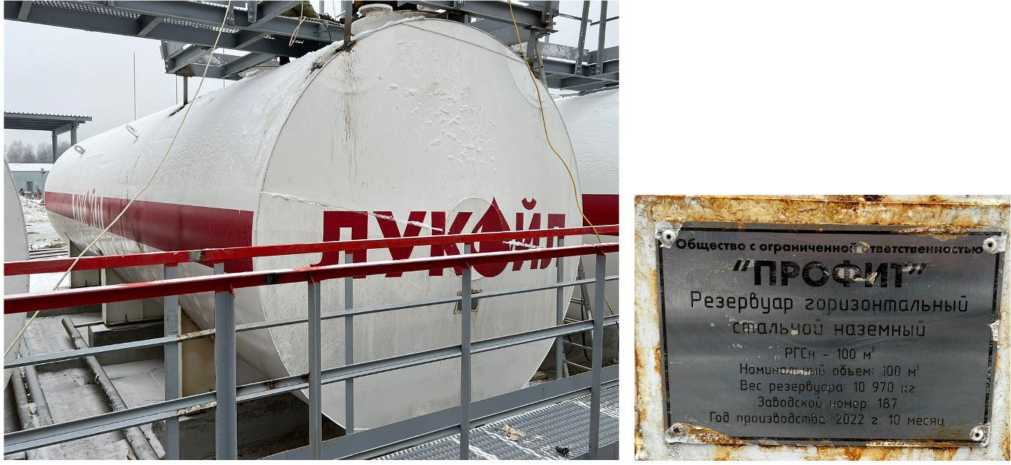

Рисунок 11 - Общий вид резервуара РГСн-100 зав.№ 187

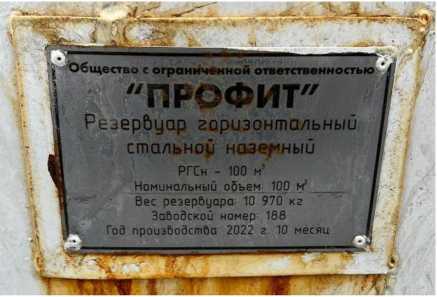

Рисунок 12 - Общий вид резервуара РГСн-100 зав.№ 188
j "ПРОФИТ"
I Резервуар горизонтальный стальнор наземный
РГСн - 100 м’ Номинальный объем 100 м3 Вес резервуара 10 970 кг ЗабоЗской номер- 188
ГоЗ произбоЗстВа 2022 г. 10 месяц
Пломбирование резервуаров РГСн-100 не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный стальной наземный |
РГСн-100 |
1 шт. |
Паспорт |
- |
1 экз. |
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
100 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
30 |
