Номер по Госреестру СИ: 89010-23
89010-23 Трубки напорные
(Промэкоприбор)
Назначение средства измерений:
Трубки напорные Промэкоприбор (далее - трубки напорные) предназначены для измерений скорости и объемного расхода воздушного (газового) потока в комплекте с дифференциальными манометрами или микроманометрами в газоходах и вентиляционных системах.
Внешний вид.
Трубки напорные
Рисунок № 1
Внешний вид.
Трубки напорные
Рисунок № 2
Внешний вид.
Трубки напорные
Рисунок № 3
Общие сведения
Дата публикации - 15.05.2023
Срок свидетельства - 15.05.2028
Номер записи - 191019
ID в реестре СИ - 1408593
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Трубка напорная Промэкоприбор модификации Пито цилиндрическая, Трубка напорная Промэкоприбор модификации Пито исполнение Д2, Промэкоприбор, Пито, исполнение Д2, Пито, исп. Д2, Пито, исп. Д1, Пито цилиндрическая, Пито исполнение Д2, ПИТО исп."Д2", ПИТО исп. «Д2», мод. Пито, ипс. Д2, исполнение Д2, Д2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 360
Выдано извещений - 0
Кол-во периодических поверок - 86
Кол-во средств измерений - 195
Кол-во владельцев - 20
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№998 от 2023.05.16 Об утверждении типов средств измерений
№446 от 2025.03.05 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
Наличие аналогов СИ: Трубки напорные (Промэкоприбор)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86886-22 28.09.2027 |
Газоанализаторы многокомпонентные, "Полар-7" Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89010-23 15.05.2028 |
Трубки напорные, Промэкоприбор Общество с ограниченной ответственностью "Промэкоприбор" (ООО "Промэкоприбор") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Стоит отметить, что не всегда при поверке поле владелец указывается поверителем, кроме того, оно не формализовано и возможно множество отличных написаний наименований собственника СИ. Для этих целей в отчете сделана возможность выбора одновременно нескольких организаций.
В скобках после наименования организации приводится процент поверок и город, где эти поверки были проведены. Привязка осуществляется по месту осуществления деятельности организации-повелителя, которая осуществляла поверку. В подавляющем большинстве случаев адрес владельца СИ не указывается.
Бесплатный
Кто поверяет Трубки напорные (Промэкоприбор)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПРОМЭКОПРИБОР" (РОСС RU.0001.310314) | 315 | 65 | 274 | 41 | 0 | 313 | 274 | 39 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ТЕСТЭЙР" (1775) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 16 | 9 | 0 | 16 | 0 | 16 | 0 | 16 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 13 | 1 | 0 | 13 | 0 | 13 | 0 | 13 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ЦМ" (RA.RU.310581) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Трубки напорные (Промэкоприбор)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наноситсятипографским способом на титульный лист руководства по эксплуатации и на поверхность трубки напорной методом лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе ПЛЦК.408833.001 ПС «Трубки напорные Промэкоприбор. Паспорт», раздел 8 «Подготовка к работе и порядок работы».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 25 ноября 2019 г. № 2815 «Об утверждении Государственной поверочной схемы для средств измерений скорости воздушного потока»;
ПЛЦК.408833.001 ТУ « Трубки напорные Промэкоприбор. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Промэкоприбор» (ООО «Промэкоприбор»)
ИНН 7802482136
Юридический адрес: 194100, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н
Телефон: +7(812) 424-21-60 (многоканальный)
Web-сайт: www.promecopribor.ru
E-mail: info@promecopribor.ru
Изготовитель
Общество с ограниченной ответственностью «Промэкоприбор»(ООО «Промэкоприбор»)
ИНН 7802482136
Адрес: 194100, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н Телефон: +7(812) 424-21-60 (многоканальный)
Web-сайт: www.promecopribor.ru
E-mail: info@promecopribor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7(812) 251-76-01
Факс:+7(812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «Промэкоприбор» (ООО «Промэкоприбор»)ИНН 7802482136
Юридический адрес: 194100, г. Санкт-Петербург, ул. Литовская, д. 10, лит. А, помещ. 2-Н
Телефон: +7(812) 424-21-60 (многоканальный)
Web-сайт: www.promecopribor.ru
E-mail: info@promecopribor.ru
Трубки напорные являются приемниками полного и статического давления. Принцип действия трубок основан на измерении динамического давления - разности между полным и статическим давлениями в воздушном (газовом) потоке.
Трубки напорные выпускаются в двух модификациях - Пито и Пито цилиндрическая. Трубки напорные модификации Пито выпускаются в двух исполнениях по диапазону измерений скорости воздушного (газового) потока:
-
- исполнение Д1 - от 2 до 30 м/с;
-
- исполнение Д2 - от 2 до 60 м/с.
Трубки напорные модификации Пито цилиндрическая выпускаются в одном исполнении с диапазоном измерений скорости воздушного (газового) потока от 4 до 30 м/с.
Трубка напорная модификации Пито конструктивно представляет собой две стальные трубки, большего и меньшего диаметра, согнутые под углом 90о и соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается отверстием на торце изогнутой внутренней трубки, статическое - отверстиями в стенке внешней трубки.
Трубка напорная модификации Пито цилиндрическая представляет собой две прямые стальные трубки большего и меньшего диаметра, соединённые между собой таким образом, что трубка меньшего диаметра находится внутри трубки большего диаметра. Полное давление воспринимается через отверстие в стенке внешней трубки, статическое давление - отверстием на торце внутренней трубки.
Трубки напорные изготавливаются из коррозионностойкой стали марки 12Х18Н10Т. Трубки имеют два штуцера, предназначенные для соединения с внешним дифференциальным манометром или микроманометром с помощью гибких шлангов.
Общий вид трубок напорных представлен на рисунках 1 и 2.

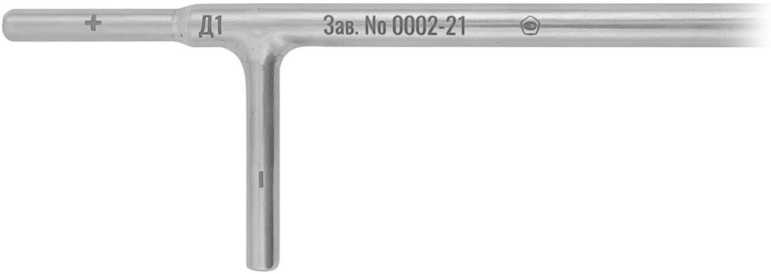

Маркировка трубок выполнена методом лазерной гравировки и содержит (рисунок 3):
-
- наименование предприятия-изготовителя;
-
- заводской номер;
-
- исполнение по диапазону измерений (при наличии);
-
- знак утверждения типа;
-
- знаки «+» и «-», обозначающие штуцеры приемников полного и статического давлений.
Рисунок 1 - Трубка напорная Промэкоприбор модификации Пито
Рисунок 2 - Трубка напорная Промэкоприбор модификации Пито цилиндрическая
Рисунок 3 - Маркировка трубок напорных Промэкоприбор
Лист № 3 Всего листов 5
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Модификация | ||
|
Пито |
Пито цилиндрическая | ||
|
Исполнение Д1 |
Исполнение Д2 | ||
|
Диапазон измерений скорости воздушного (газового) потока, м/с |
от 2 до 30 |
от 2 до 60 |
от 4 до 30 |
|
Средний коэффициент преобразования динамического (скоростного) давления, Кт |
от 0,95 до 1,05 |
от 0,35 до 0,55 | |
|
Пределы допускаемой относительной погрешности определения среднего коэффициента преобразования динамического (скоростного) давления, % |
±3 |
±5 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Модификация | |
|
Пито |
Пито цилиндрическая | |
|
Длина, мм |
от 350 до 2000 | |
|
Диаметр, мм |
от 7 до 10 | |
|
Длина наконечника, мм |
80 |
- |
|
Диаметр штуцеров, мм |
от 5,8 до 6 | |
|
Масса, кг, не более |
0,6 | |
|
Условия эксплуатации:
|
от -40 до +600 от -40 до +60 от 84,0 до 106,7 (от 630 до 800) от 5 до 95 | |
|
Средняя наработка до отказа, ч, не менее |
30000 | |
|
Средний срок службы, лет |
10 | |
