Сведения о средстве измерений: 88933-23 Датчики давления

Номер по Госреестру СИ: 88933-23
88933-23 Датчики давления
(ДД)

Назначение средства измерений:
Датчики давления ДД (далее по тексту - датчики) предназначены для измерений абсолютного давления.

сертификация программного обеспечения
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 1
Внешний вид.
Датчики давления
Рисунок № 1
Внешний вид. Датчики давления, http://oei-analitika.ru рисунок № 2
Внешний вид.
Датчики давления
Рисунок № 2

Общие сведения

Дата публикации - 02.05.2023
Срок свидетельства - 02.05.2028
Номер записи - 190925
ID в реестре СИ - 1408364
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ДД,

Производитель

Изготовитель - Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - OR_4 Подбор приказов РСТ по испытательному центру

Данный отчет предназначен для поиска и анализа данных о типах средств измерений (СИ), которые связаны с указанным испытательным центром за выбранный год. Отчет осуществляет связку между:

  • Приказами Росстандарта: Номерами и датами приказов, утверждающих типы СИ.
  • Описаниями типов СИ: Информацией о конкретных моделях средств измерений.
  • Испытательными центрами: Организациями, которые проводили испытания для утверждения типов СИ.

Результатом работы отчета является список приказов, содержащих информацию о типах СИ, связанных с указанным испытательным центром за выбранный год.

Входные данные

Для работы с отчетом необходимо:

  • Выбрать год из выпадающего списка.
  • Указать наименование испытательного центра (например, "ВНИИФТРИ").

Выходные данные

Отчет выводит таблицу с информацией о найденных приказах и связанных с ними типах СИ. Таблица содержит следующие столбцы:

  • № приказа: Номер и дата приказа Росстандарта.
  • Наименование приказа: Полное название приказа.
  • № типа СИ: Регистрационный номер типа средства измерений.
  • Тип СИ: Наименование и описание типа средства измерений.

Каждая запись в таблице содержит ссылки для просмотра подробной информации о приказе и типе СИ.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 1
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№936 от 2023.05.02 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Датчики давления (ДД)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
80187-20
28.12.2025
 Газоанализаторы, ПГД 7501
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		1 год
80186-20
28.12.2025
 Газоанализаторы, ПГВ 3501
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		1 год
74735-19
09.04.2024
 Измерители влажности, ИВ-2Ех
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		3 года
74734-19
09.04.2024
 Извещатели влажности, ИВ-1
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		2 года
74275-19
05.03.2024
 Извещатели влажности, ИВ-2
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		2 года
69879-17
19.12.2022
 Газоанализаторы, СГГ 3501
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
88933-23
02.05.2028
 Датчики давления, ДД
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		2 года
92767-24
30.07.2029
 Газоанализаторы, МСГ КДУ
Акционерное общество "Научно-производственное объединение "Прибор" (АО "НПО "Прибор") (РОССИЯ г. Санкт-Петербург) 		ОТ
МП 		1 год
Отчет - OW_9 Владельцы средств измерений по группам СИ

Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.

В сводной таблице приводится следующая информация:

  • Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
  • наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
  • наименование организации-производителя и страны производства
  • кол-во поверок
  • кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
  • величина интервала между поверками

Стоимость 200 руб. или по подписке

Кто поверяет Датчики давления (ДД)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
(RA.RU.311501)
  • ДД
    		•  1 1 0 1 1 1 0

    Стоимость поверки Датчики давления (ДД)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Датчик имеет программное обеспечение (далее - ПО), которое является неотъемлемой частью датчика. ПО выполняет функции сбора, обработки и отображения результатов измерений. Метрологически значимым является встроенное ПО датчика. Влияние встроенного ПО датчика учтено при нормировании метрологических характеристик.

    Уровень защиты ПО от преднамеренных или непреднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014».

    Таблица 1 - Идентификационные данные программного , обеспечения

    Идентификационные данные (признаки)

    Значение

    Тип ПО

    встроенное

    автономное

    Идентификационное наименование ПО

    -

    ПО «Тест датчиков»

    Номер версии (идентификационный номер) ПО, не ниже

    02

    1.02


    Знак утверждения типа

    Знак утверждения типа наносится

    типографским способом на титульный лист паспорта датчика.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте 1.4 ИСУЯ.406231.001 ПС. Паспорт.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к средству измерений

    Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10-1 - 1407 Па, утвержденная приказом Росстандарта от 6 декабря 2019 г. № 2900;

    Технические условия. ИСУЯ.406231.001 ТУ Датчик давления ДД.

    Правообладатель

    Акционерное общество «Научно-производственное объединение «Прибор»

    (АО «НПО «Прибор»)

    ИНН 7801152343

    Юридический адрес: 199034, г. Санкт-Петербург, 17-я линия В.О., д. 4-6

    Телефон: (812) 323-24-57: 321-75-07

    Web-сайт: www.npo-pribor.ru

    E-mail: info@npo-pribor.ru

    Изготовитель

    Акционерное общество «Научно-производственное объединение «Прибор» (АО «НПО «Прибор»)
    ИНН 7801152343
    Адрес: 199034, г. Санкт-Петербург, 17-я линия В.О., д. 4-6, лит. В, оф. Т-301 Телефон: (812) 323-24-57: 321-75-07
    Web-сайт: www.npo-pribor.ru
    E-mail: info@npo-pribor.ru

    Испытательный центр

    Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 190005, Санкт-Петербург, Московский пр., д. 19
    Телефон: (812) 251-76-01, факс: (812) 713-01-14.
    Web-сайт: www.vniim.ru
    E-mail: info@vniim.ru

    Правообладатель

    Акционерное общество «Научно-производственное объединение «Прибор»
    (АО «НПО «Прибор»)
    ИНН 7801152343
    Юридический адрес: 199034, г. Санкт-Петербург, 17-я линия В.О., д. 4-6
    Телефон: (812) 323-24-57: 321-75-07
    Web-сайт: www.npo-pribor.ru
    E-mail: info@npo-pribor.ru

    Конструктивно датчик выполнен в виде единого цельного блока с встроенным в корпус чувствительным элементом. На одной из боковых стенок корпуса датчика располагаются разъёмы X4, X3 для подключения датчика и клемма заземления. Конструкция датчика обеспечивает его работоспособность в любом стационарном положении.

    Корпус датчика изготавливается из алюминиевого сплава графитово-черного цвета.

    Принцип действия датчиков основан на использовании пьезорезистивного кремниевого датчика давления. Давление вызывает деформацию керамической мембраны, на которую нанесена пьезорезистивная структура, меняющая своё сопротивление. Изменение сопротивления преобразуется в аналоговое напряжение. Полученное аналоговое напряжение преобразуется с помощью электрической схемы датчиков в цифровой сигнал интерфейса ModBus RTU.

    Защита от несанкционированного вмешательства осуществляется путем нанесения пломбы в виде наклейки на боковые стенки корпуса.

    Заводской номер указывается на боковой стенке корпуса датчика в виде наклейки в цифровом формате.

    Нанесение знака поверки на датчик не предусмотрено.

    Общий вид датчика представлен на рисунке 1. Место пломбировки и нанесения заводского номера представлено на рисунке 2.

    Внешний вид. Датчики давления (ДД), http://oei-analitika.ru

    Рисунок 1 - Общий вид датчика давления ДД

    Место для нанесения пломбы в виде наклейки

    Внешний вид. Датчики давления (ДД), http://oei-analitika.ru

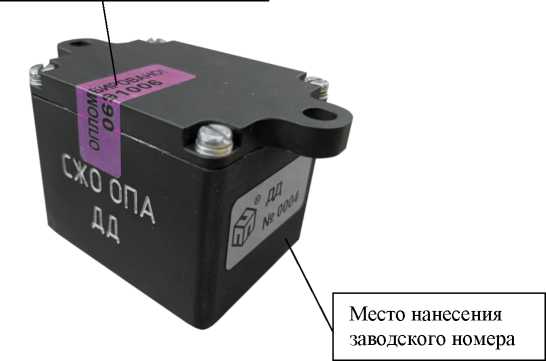

    Рисунок 2 - Место нанесения пломбировки и заводского номера датчика


    Таблица 4 -

    Наименование

    Обозначение

    Кол-

    во

    Примечание

    Датчик давления ДД

    ИСУЯ.406231.001

    1 шт.

    Паспорт

    ИСУЯ.406231.001 ПС

    1 экз.

    Программа «Тест датчиков», включающая:

    75.45314.00997- 01

    1 шт.

    На CD

    Программа «Тест датчиков». Руководство оператора

    75.45314.00997- 01 34 01

    Программа «Тест датчиков». Формуляр

    75.45314.00997-01 30 01

    1 экз.

    Комплект для поверки: жгут

    ИСУЯ.685621.507 - 01

    1 шт.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений абсолютного давления, кПа

    от 80 до 120

    Пределы   допускаемой   относительной   погрешности

    измерений абсолютного давления, %

    ± 2,5

    Нормальные условия измерений:

    • - температура окружающей среды, °С

    • - влажность окружающей среды, %

    от 0 до + 50

    от 45 до 80

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Параметры электрического питания:

    - напряжение постоянного тока, В;

    28 +_6

    - потребляемый постоянный ток, мА, не боле

    50

    Габаритные размеры, мм, не более

    - длина

    72

    - ширина

    53

    - высота

    40

    Масса, кг, не более

    0,4

    Условия эксплуатации:

    - температура окружающей среды, °С

    от - 5 до + 55

    - относительная влажность, %

    от 30 до 98

    Средняя наработка до отказа, ч

    100000

    Срок службы, лет, не менее

    7
