Номер по Госреестру СИ: 88901-23
88901-23 Преобразователи измерительные
(NCS)
Назначение средства измерений:
Преобразователи измерительные NCS (далее - преобразователи) предназначены для измерений сигналов постоянного напряжения и электрического сопротивления, поступающих от первичных преобразователей, и преобразования их в цифровой сигнал и (или) в унифицированный сигналы постоянного тока от 4 до 20 мА.
Внешний вид.
Преобразователи измерительные
Рисунок № 1
Внешний вид.
Преобразователи измерительные
Рисунок № 2
Внешний вид.
Преобразователи измерительные
Рисунок № 3
Внешний вид.
Преобразователи измерительные
Рисунок № 4
Внешний вид.
Преобразователи измерительные
Рисунок № 5
Внешний вид.
Преобразователи измерительные
Рисунок № 6
Внешний вид.
Преобразователи измерительные
Рисунок № 7
Внешний вид.
Преобразователи измерительные
Рисунок № 8
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО) устанавливается при изготовлении преобразователей и не имеет возможности считывания и модификации.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится типографским способом на этикетку преобразователей (для модификации NCS-TT106) или в виде гравировки (для модификации NCS-TT105) или в виде наклейки на корпус (для модификации NCS-TT108) и на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Изготовитель
Microcyber Corporation, Китай
Адрес: 17-8 Wensu Street, Hunnan New District, Shenyang, Liaoning, China. Postcode 110179
Телефон: +86-24-31217278, +86-24-31217280
E-mail: jin.guangshu@microcyber.cn, guo.ruibing@microcyber.cn
Web-сайт: www.microcyber.cn
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Microcyber Corporation, Китай
Адрес: 17-8 Wensu Street, Hunnan New District, Shenyang, Liaoning, China. Postcode 110179
Телефон: +86-24-31217278, +86-24-31217280
E-mail: jin.guangshu@microcyber.cn, guo.ruibing@microcyber.cn
Web-сайт: www.microcyber.cn
Преобразователи выпускаются в пластмассовых или металлических корпусах, внутри которых располагается электронно-измерительный блок. Снаружи корпуса располагаются разъемы для подключения первичных преобразователей, источника питания, а также цифровой разъем.
Принцип действия преобразователей основан на измерении входных сигналов от первичных преобразователей, аналогово-цифровом преобразовании результатов измерений. Полученный цифровой сигнал в последствии передается на дисплей и (или) преобразуется в выходной унифицированный сигнал (4-20) мА и (или) передается по цифровому каналу связи пользователю в зависимости от модификации и исполнения преобразователей.
К данному типу преобразователей относятся три модификации, отличающиеся конструкцией, метрологическими и техническими характеристиками, которые имеют различные исполнения:
-
- NCS-TT105 - преобразователи с дисплеем в металлическом корпусе, имеют два измерительных канала. В зависимости от вида выходного сигнала модификация NCS-TT105 имеет три исполнения: NCS-TT105H - преобразователь c протоколом HART, NCS-TT105F - с протоколом FIELDBUS, NCS-TT105P - с протоколом PROFIBUS PA;
-
- NCS-TT106 - преобразователи без дисплея в пластмассовом корпусе. В зависимости от вида выходного сигнала и конструкции корпуса модификация имеют шесть исполнений: NCS-TT106H - одноканальный преобразователь с протоколом HART; NCS-TT106P - одноканальный преобразователь с протоколом PROFIBUS PA; NCS-TT106F - одноканальный преобразователь с протоколом FIELDBUS; NCS-TT106M - одноканальный преобразователь с протоколом MODBUS; NCS-TT106H-R двухканальный преобразователь с протоколом HART; NCS-TT106H-R1 одноканальный преобразователь с протоколом HART. Преобразователи NCS-TT106H, NCS-TT106P, NCS-TT106F и NCS-TT106M предназначены для монтажа в коммутационную головку датчиков температуры. Преобразователи NCS-TT106H-R и NCS-TT106H-R1 предназначены для монтажа на DIN-рейку;
-
- NCS-TT108 - восьмиканальные преобразователи без дисплея в пластмассовом корпусе. В зависимости от вида выходного сигнала имеют два исполнения: NCS-TT108F с протоколом FIELDBUS и NCS-TT108P с протоколом PROFIBUS PA.
Нанесение знака поверки на преобразователи не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, печатается на индивидуальной этикетке, расположенной на корпусе преобразователя, и имеет цифровое или буквенно-цифровое обозначение.
Рисунок 2 - Общий вид преобразователей измерительных NCS-TT106H, NCS-TT106F
Место пломбировки
Рисунок 1 - Общий вид преобразователей измерительных
NCS-TT105H, NCS-TT105F, NCS-TT105P

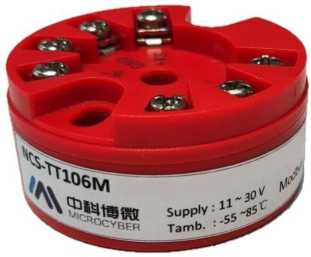

Рисунок 3 - Общий вид преобразователей измерительных NCS-TT106P, NCS-TT106M
Рисунок 4 - Место нанесения знака утверждения типа преобразователей измерительных NCS-TT106H, NCS-TT106F NCS-TT106P, NCS-TT106M
• I я I ■ ”
Место нанесения заводского номера
Место пломбировки
NCS-TT106H-R
NCS TT106H R DIN Rail Temperature Transmitter
Рисунок 5 - Общий вид преобразователей измерительных NCS-TT106-R, NCS-TT106-R1
NCS-TT106H-R1 | |
• Poww tl-JOVDC |
• Output 4-20mA«HAMT |
• InptrtJno/TC/Q/mV |
• WWInj 2W/JW/4W I |
• WortinfTemp-SS—85"C |
■ to-Votaee 1000VM 1 |
/Л\Ж5 |
EH[ G ® |
NCS-TT106H R1 DIN Rati Temperature Transmitter
NCS-TT108F FOUNDATION Fieldbus
Simulate Enable
-
• POWER
-
• COMM
Input: 8-channel including 2 or 3 wires RTD, TC. mV and П inputs
Output ■ FOUNDATION Fieldbus H1, IEC 61158-2
isolation 4-group Signal Isolation. Completely

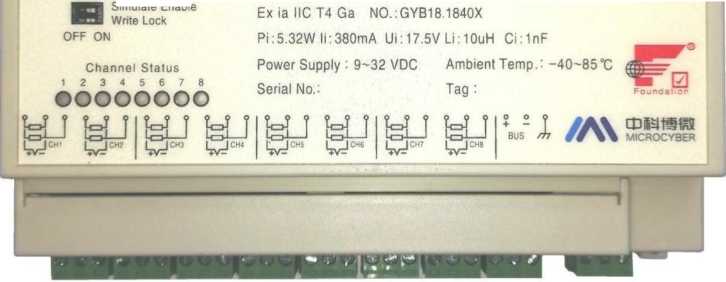

Рисунок 6 - Общий вид преобразователей измерительных NCS-TT108F, NCS-TT108P
Место пломбировки и нанесения номера
Преобразователи исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P имеют пломбу, нанесенную на гайку, расположенную под задней крышкой корпуса. Преобразователи исполнений NCS-TT106-R, NCS-TT106-R1, NCS-TT108F, NCS-TT108P опломбированы этикеткой с нанесенным заводским номером. Пломбирование преобразователей исполнений NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT106M не предусмотрено.
Таблица 3 -
Наименование |
Обозначение |
Количество |
Преобразователи измерительные NCS |
NCS-TT105H; NCS-TT105F; NCS-TT105P; NCS-TT106H; NCS-TT106M; NCS-TT106P; NCS-TT106F, NCS-TT106H-R; NCS-TT106H-R1; NCS-TT108P; NCS-TT108F |
1 шт. |
Руководство по эксплуатации* |
NCS-TT1V1.01-RU |
1 экз. |
Паспорт |
- |
1 экз. |
доставляется в электронном виде |
Таблица 1 - Метрологические характеристики преобразователей
Наименование характеристики |
Значение |
Диапазон измерений сопротивления постоянного тока* (кроме исполнения NCS-TT106М), Ом |
от 0 до 500 от 0 до 4000 |
Пределы допускаемой основной погрешности измерений сопротивления постоянного тока: | |
- приведенной погрешности измерений к максимальному диапазону измерений, %, для исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P, NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT108F, NCS-TT108P |
±0,05 |
- абсолютной погрешности измерений, Ом, для исполнений NCS-TT106H-R, NCS-TT106H-R1 в диапазоне измерений от 0 до 500 Ом в диапазоне измерений от 0 до 4000 Ом |
±0,04 ±0,35 |
Пределы допускаемой дополнительной погрешности измерений сопротивления постоянного тока при отклонении температуры окружающего воздуха на каждый 1°С от основного диапазона для исполнений: | |
- приведенной погрешности измерений к максимальному диапазону измерений, %, для исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P, NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT108F, NCS-TT108P |
±0,005 |
- абсолютной погрешности измерений, Ом, для исполнений NCS-TT106H-R, NCS-TT106H-R1 в диапазоне измерений от 0 до 500 Ом в диапазоне измерений от 0 до 4000 Ом |
±0,001 ±0,015 |
Пределы допускаемой дополнительной приведенной погрешности измерений сопротивления постоянного тока (приведенной к максимальному диапазону), %, для исполнений NCS-TT106H-R, NCS-TT106H-R1 при отклонении напряжения питания от 24 В на каждый 1 В |
±0,005 |
Диапазон измерений напряжения постоянного тока (кроме исполнения NCS-TT106М), мВ |
от -100 до +100 |
Наименование характеристики |
Значение |
Пределы допускаемой основной погрешности измерений напряжения постоянного тока для исполнений: | |
- приведенной погрешности измерений к максимальному диапазону измерений, %, для исполнений NCS-TT105H, NCS-TT105F, NCS-TT105P, NCS-TT106H, NCS-TT106F, NCS-TT106P, NCS-TT108F, NCS-TT108P |
±0,05 |
- абсолютной погрешности измерений, мВ, для исполнений NCS-TT106H-R, NCS-TT106H-R1 |
±0,025 мВ |
Пределы допускаемой дополнительной погрешности измерений напряжения постоянного тока при отклонении температуры окружающего воздуха на каждый 1°С для исполнений:
|
±0,005 ±0,001 |
Диапазон измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009*, °С: - Pt100, Pt1000 - 50М, 100М |
от -200 до +850 от -50 до +150 |
Пределы допускаемой основной погрешности измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009:
|
±0,1 ±0,05 |
Пределы допускаемой дополнительной погрешности измерений температуры термопреобразователями сопротивления по ГОСТ 6651-2009 при отклонении температуры окружающего воздуха на каждый 1 °С от основного диапазона
|
±0,005 ±0,005 |
Пределы допускаемой дополнительной приведенной погрешности измерений температуры (приведенной к максимальному диапазону) термопреобразователями сопротивления по ГОСТ 6651-2009 исполнений NCS-TT106H-R, NCS-TT106H-R1 при отклонении напряжения питания от 24 В на каждый 1 В, % |
±0,005 |
Диапазон измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001*,°С:
|
от +500 до +1810 от -200 до +1000 от -190 до +1200 от -200 до +1372 от -190 до +1300 от 0 до +1768 от 0 до +1768 от -200 до +400 |
Наименование характеристики |
Значение |
Пределы допускаемой основной погрешности измерений температуры преобразователями термоэлектрическими по ГОСТ 8.585-2001**: Типы B, S, R
Типы Е, J, K, N, Т
|
±1 ±0,5 ±0,05 |
Пределы допускаемой дополнительной погрешности измерений температуры преобразователями термоэлектрическими по ГОСТ 8.5852001 при отклонении температуры окружающего воздуха на каждый 1°С от основного диапазона**: Типы B, S, R
Типы Е, J, K, N, Т
|
±0,005 ±0,01 ±0,002 |
Погрешность термометра компенсации температуры свободных концов, °С |
±0,5 |
* Указан максимальный диапазон измерений, возможна настройка преобразователей на сокращенный диапазон (Энаи) внутри указанного ** Без учета погрешности измерений температуры свободных концов преобразователей термоэлектрических (при температуре свободных концов 0 °С) |
аблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания, В - NCS-TT105H (искробезопасное исполнение) |
от 12 до 30 |
- NCS-TT105H |
от 12 до 42 |
- NCS-TT105F, NCS-TT105P (искробезопасное исполнение) |
от 9 до 17,5 |
- NCS-TT105F, NCS-TT105P |
от 9 до 32 |
- NCS-TT106H, NCS-TT106M (искробезопасное исполнение) |
от 11 до 30 |
- NCS-TT106H |
от 11 до 35 |
- NCS-TT106 М |
от 10 до 30 |
- NCS-TT106F, NCS-TT106P (искробезопасное исполнение) |
от 9 до 17,5 |
- NCS-TT106F, NCS-TT106P |
от 9 до 32 |
- NCS-TT106H-R, NCS-TT106H-R1(искробезопасное исполнение) |
от 11 до 30 |
- NCS-TT106H-R, NCS-TT106H-R1 |
от 11 до 35 |
- NCS-TT108F, NCS-TT108P (искробезопасное исполнение) |
от 9 до 17,5 |
- NCS-TT108F, NCS-TT108P |
от 9 до 32 |
Наименование характеристики |
Значение |
Условия эксплуатации: | |
- основной диапазон температуры окружающей среды, °C |
от +18 до +28 |
- рабочий диапазон температуры окружающей среды, °C |
от -55 до +85 |
- относительная влажность окружающего воздуха, %, для | |
исполнения: | |
- NCS-TT105H, NCS-TT105F, NCS-TT105P |
от 0 до 100 |
- NCS-TT106H, NCS-TT106M, NCS-TT106F, NCS-TT106P, NCS- | |
TT108P, NCS-TT108F, NCS-TT106H-R; NCS-TT106H-R1 |
от 0 до 95 |
Габаритные размеры для исполнений, мм (±5 %): | |
- NCS-TT105H, NCS-TT105F, NCS-TT105P | |
(длинахвысотахширина) |
113х95х95 |
- NCS-TT106H, NCS-TT106F, NCS-TT106P (диаметрхвысота) |
45х23 |
- NCS-TT106M (диаметрхвысота) |
45х21 |
- NCS-TT106H-R (длинахвысотахширина) |
111х99х17,5 |
- NCS-TT106H-R1 (длинахвысотахширина) |
110х99х22,5 |
- NCS-TT108P, NCS-TT108F (длинахвысотахширина) |
53х108х179 |
Масса для исполнений, кг, не более: | |
- NCS-TT105H, NCS-TT105F, NCS-TT105P |
1,1 |
- NCS-TT106H, NCS-TT106F, NCS-TT106P |
0,05 |
- NCS-TT106M |
0,045 |
- NCS-TT106H-R |
0,11 |
- NCS-TT106H-R1 |
0,13 |
- NCS-TT108P, NCS-TT108F |
0,5 |
