Сведения о средстве измерений: 88864-23 Тахеометры электронные

Номер по Госреестру СИ: 88864-23
88864-23 Тахеометры электронные
(EFT TS1)

Назначение средства измерений:
Тахеометры электронные EFT TS1 (далее - тахеометры) предназначены для измерений расстояний, горизонтальных и вертикальных углов.

сертификация программного обеспечения
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Тахеометры электронные
Рисунок № 1
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Тахеометры электронные
Рисунок № 2
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Тахеометры электронные
Рисунок № 3
Внешний вид. Тахеометры электронные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Тахеометры электронные
Рисунок № 4

Общие сведения

Дата публикации - 18.04.2023
Срок свидетельства - 18.04.2028
Номер записи - 190839
ID в реестре СИ - 1407972
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Тахеометр электронный EFT TS1, Нет модификации, Без модификации, EFT TS1 1" R1000, EFT TS1,

Производитель

Изготовитель - Hi-Target Surveying Instrument Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1602
Выдано извещений - 0
Кол-во периодических поверок - 1589
Кол-во средств измерений - 35
Кол-во владельцев - 127
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№858 от 2023.04.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Тахеометры электронные (EFT TS1)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hi-Target Surveying Instrument Co., Ltd.

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
82542-21
09.08.2026
Аппаратура геодезическая спутниковая, EFT M1 PLUS
Hi-Target Surveying Instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
86197-22
18.07.2027
Аппаратура геодезическая спутниковая, EFT M3 PLUS
Hi-Target Surveying Instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
88864-23
18.04.2028
Тахеометры электронные, EFT TS1
Hi-Target Surveying Instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
89923-23
05.09.2028
Сканеры лазерные, EFT SL1
Hi-Target Surveying Instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год
91405-24
26.02.2029
Аппаратура геодезическая спутниковая, EFT M2 Plus
Hi-Target Surveying Instrument Co., Ltd. (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Тахеометры электронные (EFT TS1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА"
(РОСС RU.0001.310380)
  • EFT TS1
  • 1435 259 9 1426 0 927 6 921
    ООО «ГСИ-СЕРВИС»
    (RA.RU.313415)
  • EFT TS1
  • 18 6 0 18 0 6 0 6
    ООО "АВТОПРОГРЕСС-М"
    (RA.RU.311195)
  • EFT TS1
  • 1 1 0 0 0 0 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • EFT TS1
  • 1 1 0 0 1 1 0
    ООО "ИСКАТЕЛЬ - 2"
    (RA.RU.311939)
  • Тахеометр электронный EFT TS1
  • 28 15 0 28 0 27 0 27
    ООО "АЗ-И"
    (RA.RU.312199)
  • EFT TS1
  • 1 0 1 0 0 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • EFT TS1
  • 1 1 0 1 0 1 0 1
    ФБУ «КУЗБАССКИЙ ЦСМ»
    (RA.RU.311469)
    РСТ
  • Нет модификации
  • 5 1 0 5 0 5 0 5
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • Нет модификации
  • 10 6 0 10 0 10 0 10
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • EFT TS1 1" R1000
  • EFT TS1
  • 51 24 1 50 0 39 1 38
    ООО "РУСГЕОКОМ"
    (RA.RU.314065)
  • EFT TS1
  • 3 2 0 3 0 2 0 2
    ФИЛИАЛ ППК "РОСКАДАСТР" "СЕВЕРО-КАВКАЗСКОЕ АГП"
    (0234)
  • EFT TS1
  • 5 2 0 5 0 5 0 5
    ФИЛИАЛ ППК "РОСКАДАСТР" "БАЛТИЙСКОЕ АГП"
    (0263)
  • EFT TS1
  • 1 0 1 0 0 0 0
    ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ")
  • EFT TS1
  • 3 3 0 3 0 3 0 3
    ООО "ТЕСТИНТЕХ"
    (RA.RU.312099)
  • EFT TS1
  • 4 2 0 4 0 3 0 3
    ООО "ГЕОМАСТЕР"
    (РОСС RU.0001.310204)
  • EFT TS1
  • 22 11 1 21 0 20 0 20
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1
    ФБУ "УРАЛТЕСТ"
    (RA.RU.311249)
    РСТ
  • EFT TS1
  • 9 9 0 9 0 9 0 9
    ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА"
    (RA.RU.311232)
    РСТ
  • Без модификации
  • 2 0 2 0 2 0 2
    ООО "ЦЕНТР МЕТРОЛОГИИ"
    (RA.RU.320058)
  • EFT TS1
  • 1 1 0 1 0 1 0 1

    Стоимость поверки Тахеометры электронные (EFT TS1)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Тахеометры имеют метрологически значимое встроенное программное обеспечение (далее - ВПО), устанавливаемое на тахеометр, с помощью которого осуществляется взаимодействие узлов прибора, настройка и управление рабочим процессом, хранение, передача и обработка результатов измерений и программное обеспечение «EFT Field Survey», устанавливаемое на контроллер, предназначенное для управления рабочим процессом, хранения, передачи и обработки результатов измерений.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов.

    Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077 - 2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    ВПО

    EFT Field Survey

    Номер версии (идентификационный номер ПО)

    не ниже 2.82G

    (20221116)

    не ниже 5.01

    Цифровой идентификатор ПО

    -

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.

    Лист № 4 Всего листов 5

    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 8 «Съемка» «Тахеометры электронные EFT TS1» Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений плоского угла, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 26 ноября 2018 г. № 2482;

    Государственная поверочная схема для координатно-временных средств измерений утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2831;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    «Тахеометры электронные EFT TS1. Стандарт предприятия» Hi-Target Surveying Instrument Co., Ltd., КНР.

    Правообладатель

    Hi-Target Surveying Instrument Co., Ltd., КНР

    Адрес: 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, China

    Тел./факс: +86 20 2868 8296

    E-mail: sales@hi-target.com.cn

    Изготовитель

    Hi-Target Surveying Instrument Co., Ltd., КНР
    Адрес: 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, China
    Тел./факс: +86 20 2868 8296
    E-mail: sales@hi-target.com.cn

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М»
    (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель

    Hi-Target Surveying Instrument Co., Ltd., КНР
    Адрес: 511400, Plant 202, BLDG 13, Tian'An HQ Center, No.555 North Panyu RD. Donghuan Block, Panyu District, China
    Тел./факс: +86 20 2868 8296
    E-mail: sales@hi-target.com.cn

    Принцип действия тахеометров заключается в измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях, с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.

    Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала: "темно -светло", которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.

    Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании, которого вычисляется расстояния до цели. Лазерный дальномер может работать с применением призменных отражателей, пленочных отражателей и без отражателей.

    Конструктивно тахеометры выполнены единым блоком. На передней и задней панелях находятся цветные жидкокристаллические дисплеи, клавиши включения и выключения тахеометра, управления измерением, изменения настроек. Сбоку под защитной крышкой расположен USB-порт внешнего накопителя информации. На боковой панели расположены аккумуляторный отсек и наводящие и закрепительные винты для ручного наведения на цель.

    Тахеометры оснащены интерфейсным портом RS232 для связи с внешними устройствами и подключения к внешнему источнику питания, а также модулем беспроводного обмена данными Bluetooth.

    Результаты измерений записываются во внутреннюю память тахеометра, выводятся на дисплей тахеометра и могут быть переданы на внешние устройства.

    К средствам измерений данного типа относятся тахеометры электронные EFT TS1.

    Заводской номер в буквенно-числовом формате указывается методом печати на лицевой стороне тахеометра. Обозначение типа указывается на боковой панели тахеометра.

    Нанесение знака поверки на средство измерений не предусмотрено.

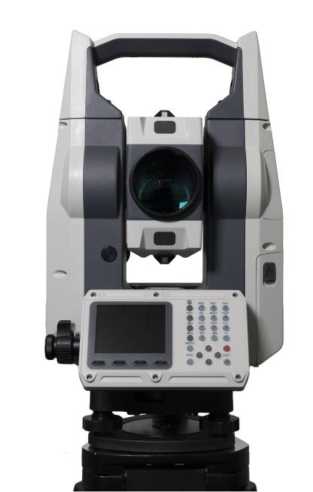

    Общий вид тахеометров электронных EFT TS1 представлен на рисунке 1.

    Место указания заводского номера

    Внешний вид. Тахеометры электронные (EFT TS1), http://oei-analitika.ru
    Внешний вид. Тахеометры электронные (EFT TS1), http://oei-analitika.ru
    Внешний вид. Тахеометры электронные (EFT TS1), http://oei-analitika.ru
    Внешний вид. Тахеометры электронные (EFT TS1), http://oei-analitika.ru

    Рисунок 1 - Общий вид тахеометров электронных EFT TS1

    Пломбирование не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Тахеометр электронный

    EFT TS1

    1 шт.

    Трегер

    -

    1 шт.

    Аккумуляторная батарея

    -

    2 шт.

    Зарядное устройство (Блок питания)

    -

    1 шт.

    Кабель питания

    -

    1 шт.

    Кабель передачи данных

    -

    1 шт.

    Транспортировочный футляр

    -

    1 шт.

    Набор инструментов для юстировки

    -

    1 шт.

    Чехол от дождя

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений:

    • - углов, °

    • - расстояний, м:

    • - с призменным отражателем (1 призма)

    • - с плёночным отражателем

    • - без отражателя

    от 0 до 360 от 0,5 до 3500

    от 0,5 до 1000

    от 0,5 до 1000

    Границы допускаемой абсолютной погрешности измерений углов (при доверительной вероятности 0,95), ”

    ±4

    Допускаемая средняя квадратическая погрешность измерений углов, ”

    2

    Границы допускаемой абсолютной погрешности измерений расстояний (при доверительной вероятности 0,95), мм:

    • - с призменным отражателем (1 призма)

    • - с плёночным отражателем

    • - без отражателя

    ±2<2+240-6О)

    ±2<2+240-6^D)

    ±2<3+240-6<d)

    Допускаемая средняя квадратическая погрешность измерений расстояний, мм:

    • - с призменным отражателем (1 призма)

    • - с плёночным отражателем

    • - без отражателя

    2+240-6<D

    2+240-6^D

    3+240-6<D

    Примечание - где D - измеряемое расстояние, мм

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Дискретность измерений:

    - углов, "

    1

    - расстояний, мм

    1

    Увеличение зрительной трубы, крат

    30

    Диаметр входного зрачка зрительной трубы, мм

    50

    Угловое поле зрения зрительной трубы, не менее

    1°20'

    Наименьшее расстояние визирования, м, не более

    1,5

    Диапазон работы компенсатора, ', не менее

    ±3

    Напряжение питания от источника постоянного тока, В

    7,4

    Габаритные размеры (Д*Ш*В), мм, не более

    200x212x372

    Масса с трегером и аккумуляторными батареями, кг, не более

    5,6

    Диапазон рабочих температур, °C

    от -30 до +60
