Номер по Госреестру СИ: 88670-23
88670-23 Автоцистерны
(АКН УЗСТ 6619Н-16)
Назначение средства измерений:
Автоцистерны АКН УЗСТ 6619Н-16 (далее - АЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Внешний вид.
Автоцистерны
Рисунок № 1
Внешний вид.
Автоцистерны
Рисунок № 2
Общие сведения
Дата публикации - 03.04.2023
Срок свидетельства -
Номер записи - 190665
ID в реестре СИ - 1407641
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Автоцистерна УЗСТ 6619Н-16,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Усть-Катав
Уведомление о начале осуществления предпринимательской деятельности -
Простой и наглдяный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за последний год (365 дней) и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Статистика
Кол-во поверок - 42
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 15
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№698 от 2023.03.31 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Автоцистерны (АКН УЗСТ 6619Н-16)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86927-22 |
Автоцистерна, 6619Н-19 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
88670-23 |
Автоцистерны, АКН УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
90622-23 |
Автоцистерна, 6619Н-19 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
90736-23 |
Автоцистерна, АЦ-10 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
92836-24 |
Автоцистерны, УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
92836-24 |
Автоцистерны, УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Кто поверяет Автоцистерны (АКН УЗСТ 6619Н-16)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 25 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 15 | 12 | 3 | 0 | 15 | 12 | 3 | |||
| ООО "УРАЛТЕХНОЛОГИЯ" (РОСС RU.0001.310241) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Автоцистерны (АКН УЗСТ 6619Н-16)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов АЦ типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Методика измерений» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Уральский Завод Спецтехники» (ООО «УЗСТ»)
ИНН 7401011669
Адрес: 456045, Челябинская обл., г. Усть-Катав, ул. Заводская, д. 1
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2аПринцип действия АЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
АЦ представляют собой сварные цистерны с круглым поперечным сечением. Внутри цистерн установлены волнорезы.
Технологическое оборудование предназначено для выполнения операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня, люком и дыхательным клапаном;
-
- сливной патрубок, оборудованный задвижкой.
На боковых сторонах и сзади АЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Действительное значение вместимости АЦ, с зав. №№ X8966190HJ0DM7086, X8966190HK0DM7166, X8966190HJ0DM7067, X8966190HJ0DM7058, X8966190HJ0DM7109, X8966190HJ0DM7105, X8966190HJ0DM7054, X8966190HJ0DM7108, X8966190HJ0DM7062, X8966190HJ0DM7056, X8966190HL0DM7183, X8966190HJ0DM7061, X8966190HK0DM7170, X8966190HJ0DM7057, X8966190HJ0DM7104, X8966190HL0DM7177, X8966190HK0DM7172, X8966190HJ0DM7087, X8966190HJ0DM7103, X8966190HJ0DM7063, X8966190HJ0DM7107, X8966190HJ0DM7088, X8966190HL0DM7179, X8966190HJ0DM7055, X8966190HL0DM7182, X8966190HJ0DM7091, X8966190HL0DM7180, X8966190HK0DM7173, X8966190HJ0DM7065, X8966190HL0DM7181, X8966190HJ0DM7064, X8966190HK0DM7171, X8966190IIJ0DM7059, X8966190HL0DM7176, X8966190HJ0DM7066, X8966190HL0DM7178, X8966190HJ0DM7090, X8966190HJ0DM7089, X8966190HJ0DM7060, X8966190HJ0DM7106, X8966190HK0DM7175, X8966190HJ0DM7053, X8966190HK0DM7174, X8966190HK0DM7168 указывается на табличке, закрепленной на бортике возле горловины. Заводской номер в виде цифробуквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносятся на информационных табличках ударным способом и в паспорте типографическим способом.

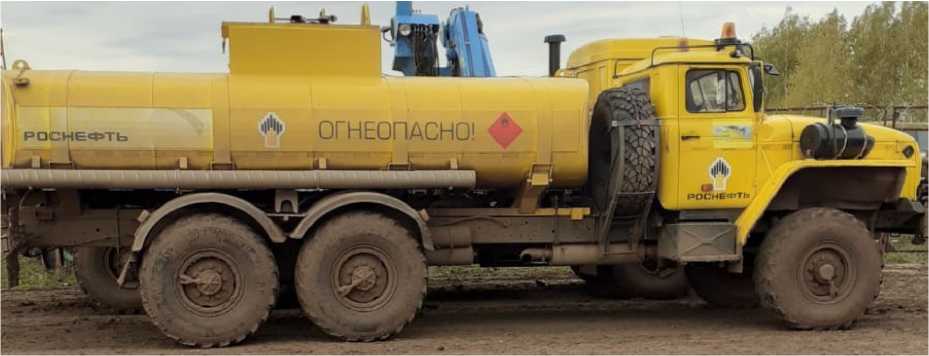

Общий вид АЦ представлен на рисунке 1.
Рисунок 1 - Общий вид АЦ.

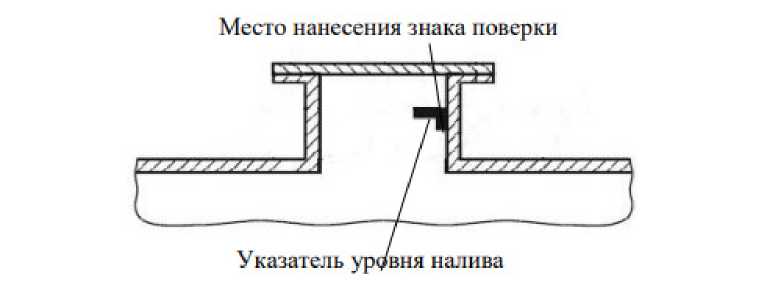

Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Т а б л и ц а 3 -
|
Наименование и условные обозначения |
Обозначение |
Количество |
|
АЦ, зав. №№ X8966190HJ0DM7086, X8966190HK0DM7166, X8966190HJ0DM7067, X8966190HJ0DM7058, X8966190HJ0DM7109, X8966190HJ0DM7105, X8966190HJ0DM7054, X8966190HJ0DM7108, X8966190HJ0DM7062, X8966190HJ0DM7056, X8966190HL0DM7183, X8966190HJ0DM7061, X8966190HK0DM7170, X8966190HJ0DM7057, X8966190HJ0DM7104, X8966190HL0DM7177, X8966190HK0DM7172, X8966190HJ0DM7087, X8966190HJ0DM7103, X8966190HJ0DM7063, X8966190HJ0DM7107, X8966190HJ0DM7088, X8966190HL0DM7179, X8966190HJ0DM7055, X8966190HL0DM7182, X8966190HJ0DM7091, X8966190HL0DM7180, X8966190HK0DM7173, X8966190HJ0DM7065, X8966190HL0DM7181, X8966190HJ0DM7064, X8966190HK0DM7171, X8966190IIJ0DM7059, X8966190HL0DM7176, X8966190HJ0DM7066, X8966190HL0DM7178, X8966190HJ0DM7090, X8966190HJ0DM7089, X8966190HJ0DM7060, X8966190HJ0DM7106, X8966190HK0DM7175, X8966190HJ0DM7053, X8966190HK0DM7174, X8966190HK0DM7168 |
АКН УЗСТ 6619Н-16 |
44 шт. |
|
Паспорт |
- |
44 экз. |
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
10 |
|
Разность между номинальной и действительной вместимостью АЦ, %, не более |
±1,5 |
|
Пределы допускаемой относительной погрешности АЦ, % |
±0,40 |
Т а б л и ц а 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, шт |
1 |
|
Температура окружающей среды при эксплуатации, °С |
от -40 до +45 |
