Номер по Госреестру СИ: 86927-22
86927-22 Автоцистерна
(6619Н-19)
Назначение средства измерений:
Автоцистерна 6619Н-19 предназначена для измерений объема, а также для кратковременного хранения и транспортирования нефтепродуктов или сырой нефти.
Внешний вид.
Автоцистерна
Рисунок № 1
Внешний вид.
Автоцистерна
Рисунок № 2
Общие сведения
Дата публикации - 04.10.2022
Срок свидетельства -
Номер записи - 188938
ID в реестре СИ - 1402444
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
-,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Усть-Катав
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2425 от 2022.09.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Автоцистерна (6619Н-19)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86927-22 |
Автоцистерна, 6619Н-19 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
88670-23 |
Автоцистерны, АКН УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
90622-23 |
Автоцистерна, 6619Н-19 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
90736-23 |
Автоцистерна, АЦ-10 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
92836-24 |
Автоцистерны, УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
|
92836-24 |
Автоцистерны, УЗСТ 6619Н-16 Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Узст") (РОССИЯ Челябинская обл., г. Усть-Катав) |
ОТ МП |
1 год |
Кто поверяет Автоцистерна (6619Н-19)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Автоцистерна (6619Н-19)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Уральский завод спецтехники»
(ООО «Узст»)
ИНН 7401011669
Адрес: 456045, Челябинская обл., г. Усть-Катав, ул. Заводская, д. 1
Телефон: +7 (351) 211-31-28
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний им. Б.А. Дубовикова в Саратовской области» (ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова»)ИНН 6453010343
Адрес: 410065, г. Саратов, ул. Тверская, д. 51А
Телефон (факс): (8452) 63-24-26
Web-сайт: www.gosmera.ru
Email: scsm@gosmera.ru
Принцип работы автоцистерны 6619Н-19 зав. № 4129 основан на их заполнении нефтью (нефтепродуктом) до указателя уровня налива, соответствующего определенному объему нефти (нефтепродукта). Слив нефти (нефтепродукта) производится самотеком.
Конструктивно автоцистерна выполнена в виде горизонтального резервуара имеющего в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Для гашения гидравлических ударов во время движения, внутри автоцистерны установлены волнорезы. Для исключения образования воздушных полостей при наполнении автоцистерны топливом вдоль верхней образующей цистерны установлены воздухоотводящие трубки, концы которых выведены в горловину. В нижней части автоцистерна оборудована фланцем, на который установлены донный клапан и шаровой кран, являющиеся независимыми запорными устройствами. В верхней части корпуса цистерны приварена горловина прямоугольной формы с установленным указателем уровня налива, которая закрывается герметичной крышкой. Крышка горловины оборудована дыхательным клапаном и заливным люком. На горловине автоцистерны установлены маркировочные таблички с информацией нанесенной ударным способом о заводском номере и номинальной вместимостью. Для проведения технологических операций автоцистерна снабжена лестницей.
Общий вид автоцистерны 6619Н-19 представлен на рисунке 1.
Конструкцией автоцистерны предусмотрено место нанесения знака поверки ударным способом на алюминиевой клепке, фиксирующей указатель уровня налива на горловине, исключающей возможность его перемещения.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки представлены на рисунке 2.

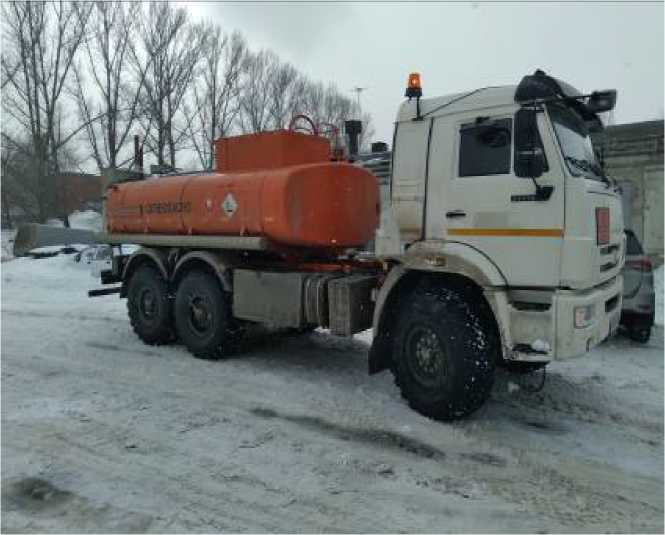

Рисунок 1 - Общий вид автоцистерны 6619Н-19
Место нанесения знака поверки

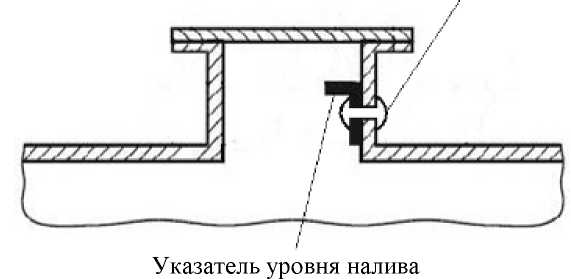

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, место нанесения знака поверки.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
10000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Технически допустимая максимальная масса, кг |
21600 |
|
Снаряженная масса, кг |
11525 |
|
Габаритные размеры автоцистерны: | |
|
- длина, мм |
8238 |
|
- ширина, мм |
2361 |
|
- высота, мм |
3505 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от - 40 до + 50 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
