Сведения о средстве измерений: 88610-23 Трансформаторы тока

Номер по Госреестру СИ: 88610-23
88610-23 Трансформаторы тока
(ТФМ)

Назначение средства измерений:
Трансформаторы тока ТФМ (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

сертификация программного обеспечения
Внешний вид. Трансформаторы тока, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 1

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства -
Номер записи - 190611
ID в реестре СИ - 1407540
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

ТФМ-35-II-У1, ТФМ-110-II-У1,

Производитель

Изготовитель - Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет позволяет получить сведения о владельцах средств измерений конкретного производителя и типа СИ.
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 15
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2005
МПИ по поверкам - 1360 дн.

Приказы РСТ, где упоминается данный тип СИ

№1478 от 2024.06.21 ПРИКАЗ_Об утверждении типов средств измерений (13)

№668 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Трансформаторы тока (ТФМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
79880-20

Трансформаторы напряжения, НДЕ-500
Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
86003-22

Трансформаторы тока, ТФМ-110-II-УХЛ1
Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
88610-23

Трансформаторы тока, ТФМ
Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
92399-24

Трансформаторы тока, ТФМ-500-II-У1
Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года
92381-24

Трансформаторы напряжения емкостные, НДЕ-750
Открытое акционерное общество "Производственный комплекс ХК Электрозавод" (ОАО "ПК ХК Электрозавод") (РОССИЯ г. Москва)
ОТ
МП
4 года

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы тока (ТФМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГБУ "ВНИИМС"
(RA.RU.311493)
РСТ
  • ТФМ-110-II-У1
  • 12 0 12 0 12 0 12
    ФБУ "КОСТРОМСКОЙ ЦСМ"
    (RA.RU.311489)
    РСТ
  • ТФМ-35-II-У1
  • 3 0 3 0 3 0 3

    Стоимость поверки Трансформаторы тока (ТФМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа наносится

    на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе «Общие сведения» паспорта трансформатора тока.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».

    Правообладатель

    Открытое акционерное общество «Производственный комплекс ХК Электрозавод»

    (ОАО «ПК ХК Электрозавод»)

    ИНН 7718183890

    Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21

    Телефон: +7 (495) 777-82-05

    Факс: +7 (495) 777-82-11

    Web-cайт: www.elektrozavod.ru

    E-mail: pk@elektrozavod.ru

    Изготовитель

    Открытое акционерное общество «Производственный комплекс ХК Электрозавод»
    (ОАО «ПК ХК Электрозавод»)
    ИНН 7718183890
    Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
    Телефон: +7 (495) 777-82-05
    Факс: +7 (495) 777-82-11
    Web-cайт: www.elektrozavod.ru
    E-mail: pk@elektrozavod.ru

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
    Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
    Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
    Факс: +7 (499) 124-99-96
    Web-сайт: www.rostest.ru
    E-mail: info@rostest.ru

    Правообладатель

    Открытое акционерное общество «Производственный комплекс ХК Электрозавод»
    (ОАО «ПК ХК Электрозавод»)
    ИНН 7718183890
    Адрес: 107023, г. Москва, ул. Электрозаводская, д. 21
    Телефон: +7 (495) 777-82-05
    Факс: +7 (495) 777-82-11
    Web-cайт: www.elektrozavod.ru
    E-mail: pk@elektrozavod.ru

    Трансформаторы тока - однокаскадные, герметичные, маслонаполненные. Внешний вид трансформаторов тока представляет собой опорную конструкцию. В верхней части расположен металлический корпус, закрепленный на опорном изоляторе. Изолятор установлен на основание. Первичная обмотка и ее выводы закреплены на корпусе. Вторичные обмотки размещены внутри корпуса. Главная внутренняя изоляция - бумажно-масляная, конденсаторного типа.

    Выводы вторичной обмотки расположены на основании трансформатора тока и закрываются защитной металлической крышкой с целью ограничения доступа к измерительным цепям.

    Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.

    К настоящему типу средств измерений относятся трансформаторы тока следующих модификаций ТФМ-35-П-У1 и ТФМ-110-П-У1, которые отличаются друг от друга значениями номинального напряжения, номинального первичного и вторичного тока, классом точности вторичных обмоток и номинальной вторичной нагрузкой.

    К трансформаторам тока данного типа относятся трансформаторы тока модификации ТФМ-35-П-У1 зав. № 5869, 5871, 5873, модификации ТФМ-110-П-У1 зав. № 992289, 992290, 992294, 992296, 992298, 992299, 992302, 992508, 992509, 992510, 992511, 992512.

    Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

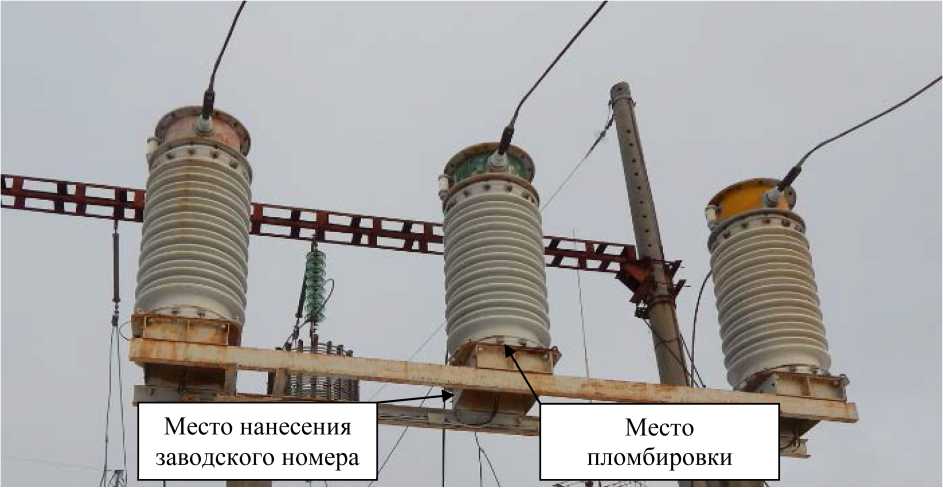

    Общий вид средства измерений с указанием места пломбировки и места нанесения заводского номера приведен на рисунке 1.
