Номер по Госреестру СИ: 79880-20
79880-20 Трансформаторы напряжения
(НДЕ-500)
Назначение средства измерений:
Трансформаторы напряжения НДЕ-500 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийотсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НДЕ-500ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Открытое акционерное общество «Производственный комплекс ХК Электрозавод»(ОАО «ПК ХК Электрозавод»)
ИНН 7718183890
Адрес: 107023, г. Москва, ул. Электрозаводская, 21
Телефон: +7 (495) 777-82-05
Факс: +7 (495) 777-82-11
Web-сайт: www.elektrozavod.ru
E-mail: pk@elektrozavod.ru
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя.
Трансформаторы напряжения являются масштабными преобразователями с двухступенчатым понижением напряжения. На первой ступени понижения используется емкостный делитель напряжения, на второй - понижающий трансформатор электромагнитного устройства (ЭМУ). Емкостный делитель напряжения состоит из трех секций конденсаторов. ЭМУ подключается к выходу емкостного делителя и состоит из последовательно включенных компенсирующего реактора, электромагнитного трансформатора и электромагнитной демпфирующей катушки. Электромагнитный трансформатор имеет секционированную первичную обмотку для точного подбора коэффициента трансформации и вторичные обмотки. ЭМУ заключено в бак, заполненный трансформаторным маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.

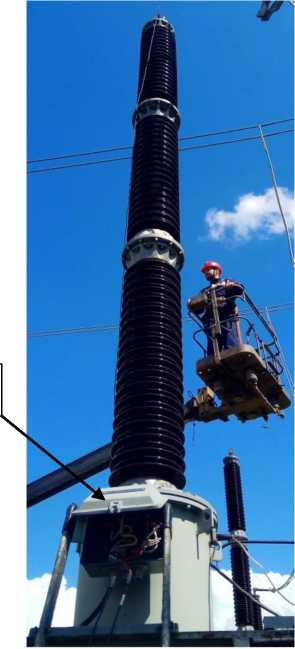

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение для заводских номеров |
791914, 791915, 791916 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
500/^3 |
Номинальное напряжение вторичной обмотки и2ном, В |
100/^3 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,2 |
Номинальная мощность основной вторичной обмотки, В^А |
20 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
