Номер по Госреестру СИ: 88575-23
88575-23 Резервуары стальные вертикальные цилиндрические
(РВС-5000)
Назначение средства измерений:
Резервуары стальные вертикальные цилиндрические РВС-5000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 3
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 4
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 5
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 6
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 7
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 8
Внешний вид.
Резервуары стальные вертикальные цилиндрические
Рисунок № 9
Общие сведения
Дата публикации - 29.03.2023
Срок свидетельства -
Номер записи - 190594
ID в реестре СИ - 1407523
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова)
Страна - РОССИЯ
Населенный пункт - Удмуртская Республика, г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Статистика
Кол-во поверок - 18
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№667 от 2023.03.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары стальные вертикальные цилиндрические (РВС-5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82671-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Белкамнефть" им. А.А. Волкова (УР в сечении ООО "РН-Энерго"), 1, 8, 3, 9, 0, 8 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
4 года |
|
87646-22 |
Резервуар стальной горизонтальный цилиндрический, ЕП-3-1400-1400 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87647-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-10 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87663-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-6 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87664-22 |
Резервуары стальные горизонтальные цилиндрические, ЕП8-2000-1300-2 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87732-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87733-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87734-22 |
Резервуары стальные вертикальные цилиндрические, РВС-4000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87735-22 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87736-22 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88437-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-100 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88438-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-400 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88441-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-3 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88442-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-40 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88443-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-50 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88444-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-5 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88451-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-100 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88452-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-50 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88523-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-100 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88554-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-75 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88555-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-200 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88556-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-13 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88557-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88575-23 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88576-23 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88577-23 |
Резервуар стальной вертикальный цилиндрический, РВС-700 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
90237-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
90574-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-400 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
90575-23 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
Справочник ФГИС «АРШИН» подведомственных Росстандарту организаций содержит список метрологических институтов и региональных метрологических организаций, подведомственных Росстандарту.
На текущий момент актуальный список "подведов" содержит чуть более 60 организаций, но ввиду того, что база ФГИС АРШИН по факту начала наполняться с 2010 года в ней скопилось множество задвоений наименований, различающихся написанием, дублей организаций, вызванных их объединением, реорганизацией и т.п.
Кто поверяет Резервуары стальные вертикальные цилиндрические (РВС-5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 18 | 18 | 0 | 0 | 18 | 18 | 0 |
Стоимость поверки Резервуары стальные вертикальные цилиндрические (РВС-5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Белкамнефть» имени А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова)
ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Изготовитель
Акционерное общество «Белкамнефть» имени А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова)ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ»)Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420
Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Правообладатель
Акционерное общество «Белкамнефть» имени А.А.Волкова (АО «Белкамнефть» им. А.А.Волкова)ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Тип резервуаров - стальные вертикальные цилиндрические, номинальной вместимостью 5000 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой наземные вертикально расположенные стальные сосуды, состоящие из цилиндрической стенки, днища и крыши.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.
Заводские номера резервуаров в виде цифрового или буквенно-цифрового обозначения, состоящие из арабских цифр или букв латинского алфавита и арабских цифр, нанесены аэрографическим способом на цилиндрическую стенку резервуара.
Резервуары РВС-5000 с заводскими номерами 683, 29/48, 683/677, 6578, 30/44, К514645, 11181/5-1, 37574/5с-1, 24860/5296 расположены на территории УКПН «Ашит» по адресу: Республика Башкортостан, Краснокамский район, д. Ашит.
Общий вид резервуаров РВС-5000 с указанием мест нанесения заводских номеров приведены на рисунках 1, 2, 3, 4, 5, 6, 7, 8, 9.
Нанесение знака поверки на средство измерений не предусмотрено.

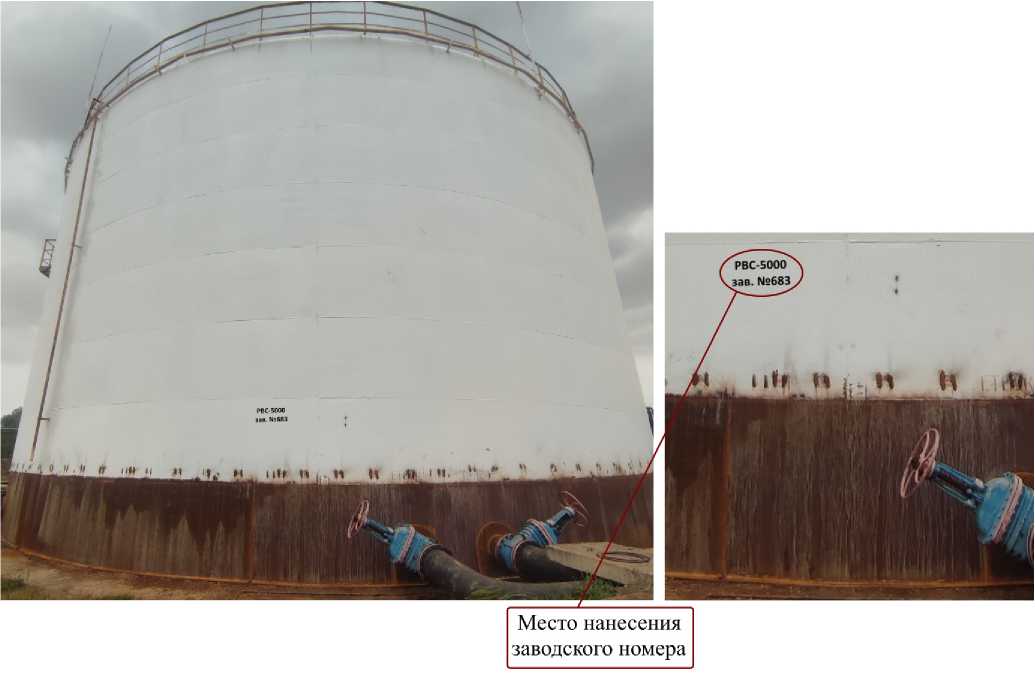

Рисунок 1 - Общий вид резервуара РВС-5000 №683 с указанием места нанесения заводского номера

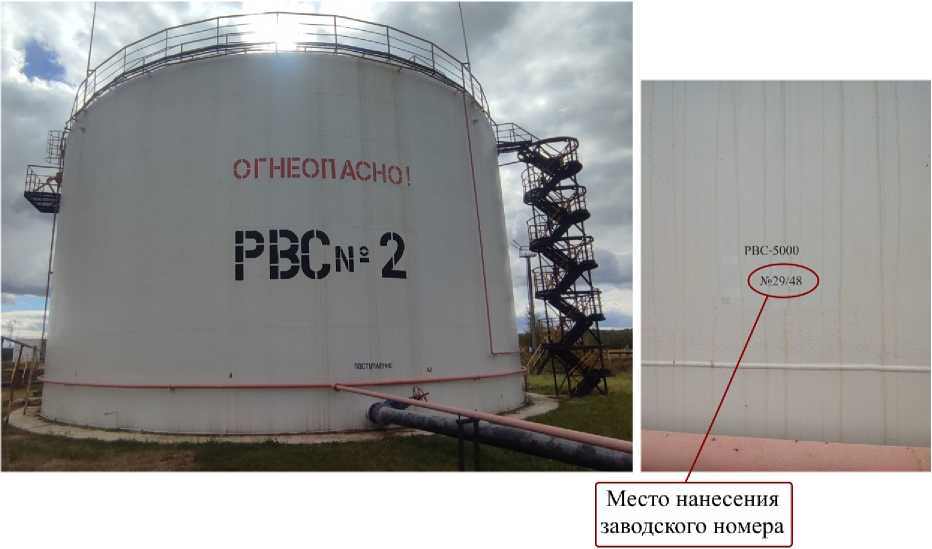

Рисунок 2 - Общий вид резервуара РВС-5000 №29/48 с указанием места нанесения заводского номера
683/677
РВС-5000
Место нанесения заводского номера

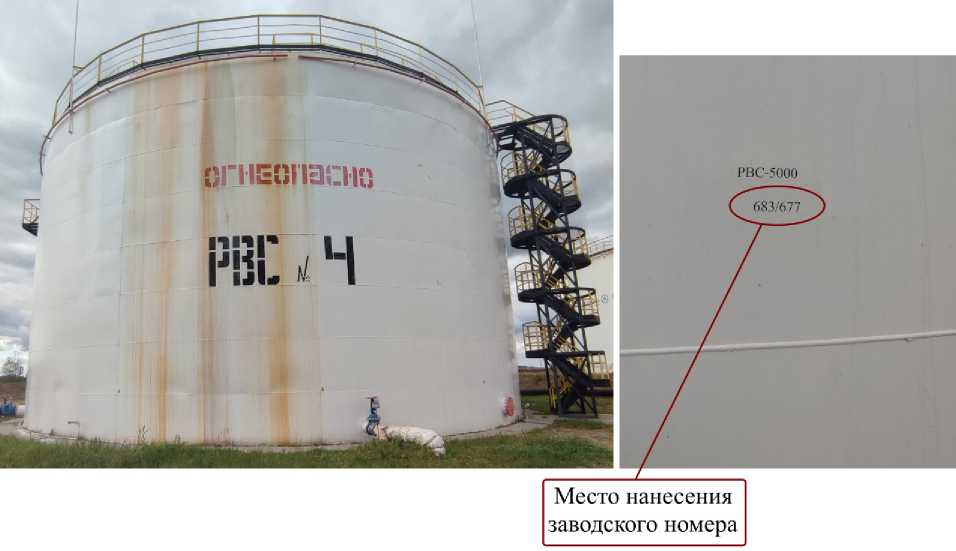

Рисунок 3 - Общий вид резервуара РВС-5000 №683/677 с указанием места нанесения заводского номера
РВС №6
ОГНЕОПАСНО
РВС-5000
Место нанесения заводского номера

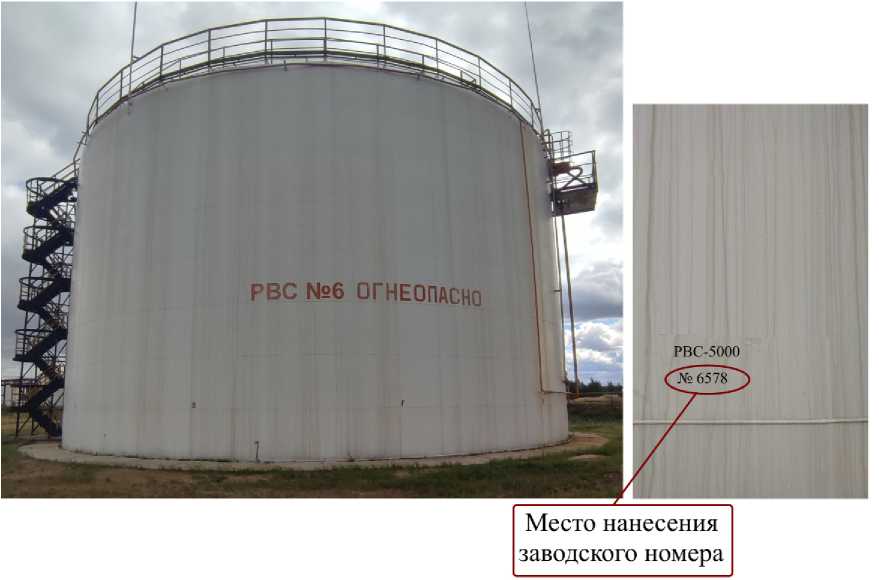

Рисунок 4 - Общий вид резервуара РВС-5000 №6578 с указанием места нанесения заводского номера
РВС; ОГНЕОПАСНО
G) олкамивфть
Место нанесения заводского номера

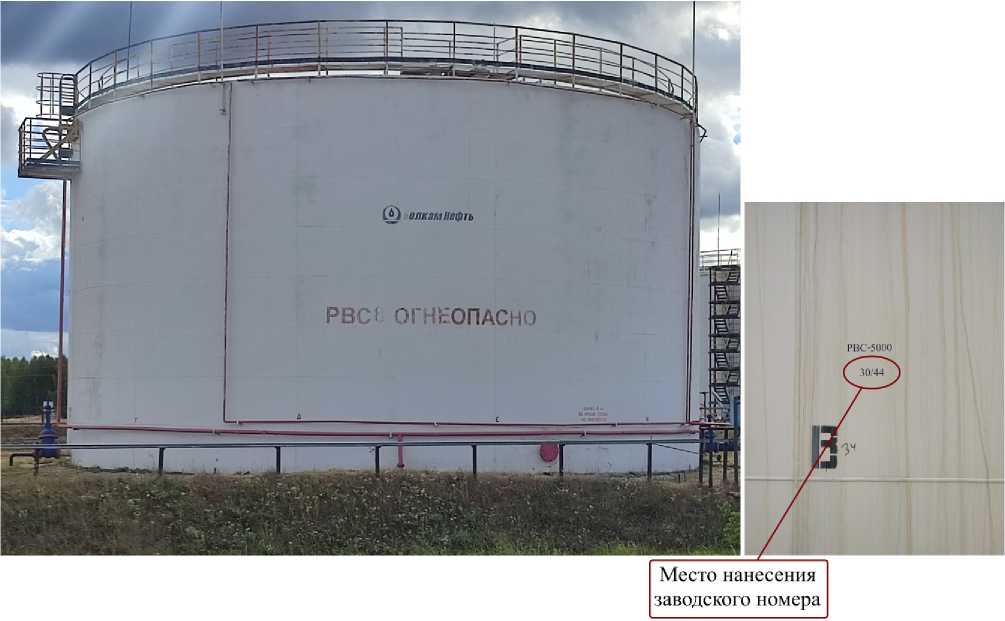

Рисунок 5 - Общий вид резервуара РВС-5000 №30/44 с указанием места нанесения заводского номера

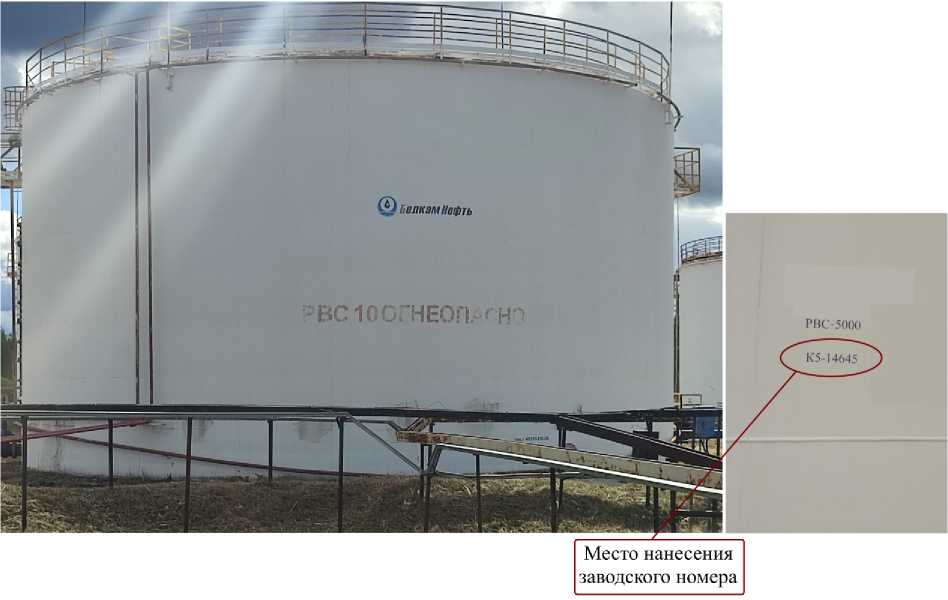

Рисунок 6 - Общий вид резервуара РВС-5000 № К5-14645 с указанием места нанесения заводского номера
Место нанесения заводского номера

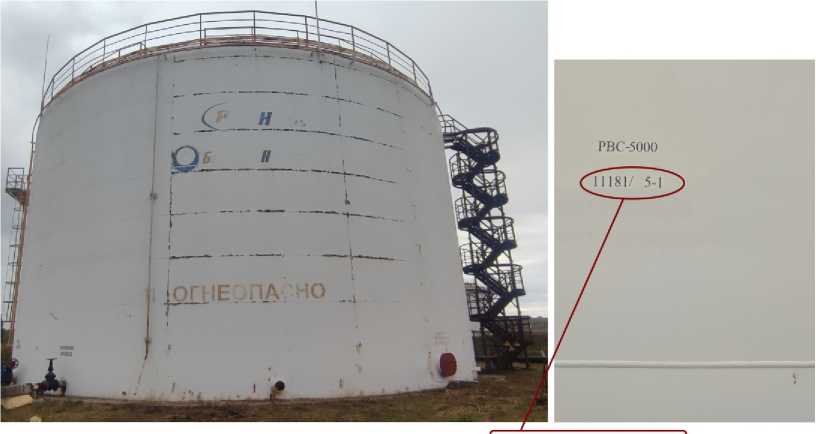

Рисунок 7 - Общий вид резервуара РВС-5000 №11181/5-1 с указанием места нанесения заводского номера
37574/5С-1
Место нанесения заводского номера

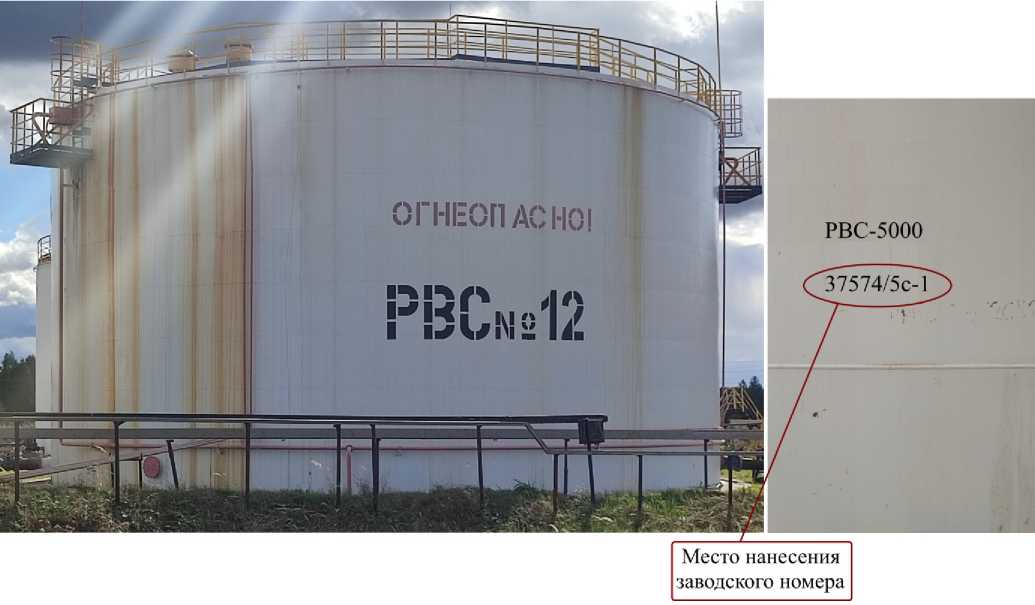

Рисунок 8 - Общий вид резервуара РВС-5000 №37574/5с-1 с указанием места нанесения заводского номера
24860/5296
РВС-5000
Место нанесения заводского номера

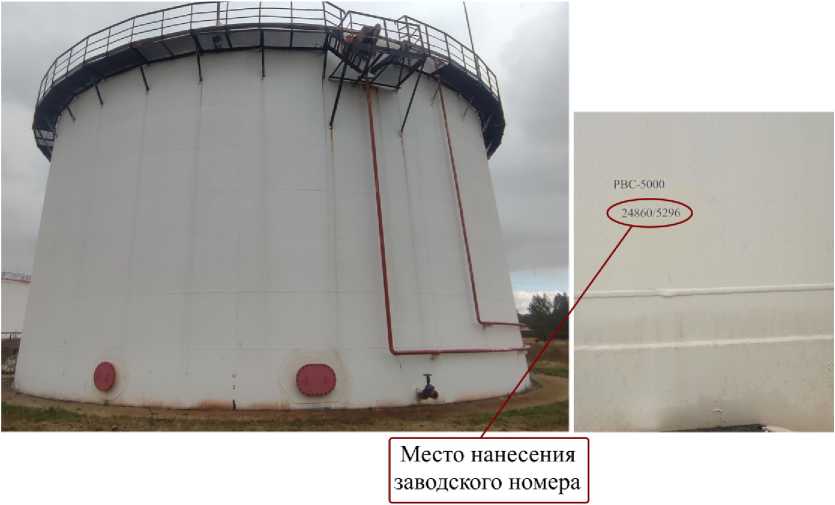

Рисунок 9
Общий вид резервуара РВС-5000 №24860/5296 с указанием места нанесения заводского номера
Пломбирование резервуаров РВС-5000 не предусмотрено.
Таблица 3-
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
