Номер по Госреестру СИ: 88523-23
88523-23 Резервуары стальные горизонтальные цилиндрические
(РГС-100)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-100 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3
Общие сведения
Дата публикации - 17.03.2023
Срок свидетельства -
Номер записи - 190530
ID в реестре СИ - 1407314
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, -,
Производитель
Изготовитель - Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова)
Страна - РОССИЯ
Населенный пункт - Удмуртская Республика, г. Ижевск
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 3
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№562 от 2023.03.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Резервуары стальные горизонтальные цилиндрические (РГС-100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова)
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82671-21 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Белкамнефть" им. А.А. Волкова (УР в сечении ООО "РН-Энерго"), 1, 8, 3, 9, 0, 8 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
4 года |
|
87646-22 |
Резервуар стальной горизонтальный цилиндрический, ЕП-3-1400-1400 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87647-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-10 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87663-22 |
Резервуар стальной горизонтальный цилиндрический, РГС-6 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87664-22 |
Резервуары стальные горизонтальные цилиндрические, ЕП8-2000-1300-2 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87732-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87733-22 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87734-22 |
Резервуары стальные вертикальные цилиндрические, РВС-4000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87735-22 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
87736-22 |
Резервуар стальной вертикальный цилиндрический, РВС-3000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88437-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-100 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88438-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-400 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88441-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-3 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88442-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-40 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88443-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-50 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88444-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-5 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88451-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-100 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88452-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-50 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88523-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-100 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88554-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-75 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88555-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-200 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88556-23 |
Резервуар стальной горизонтальный цилиндрический, РГС-13 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88557-23 |
Резервуары стальные горизонтальные цилиндрические, РГС-200 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88575-23 |
Резервуары стальные вертикальные цилиндрические, РВС-5000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88576-23 |
Резервуары стальные вертикальные цилиндрические, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
88577-23 |
Резервуар стальной вертикальный цилиндрический, РВС-700 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
90237-23 |
Резервуары стальные горизонтальные цилиндрические, РГС Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
90574-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-400 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
|
90575-23 |
Резервуар стальной вертикальный цилиндрический, РВС-2000 Акционерное общество "Белкамнефть" имени А.А. Волкова (АО "Белкамнефть" им. А.А. Волкова) (РОССИЯ Удмуртская Республика, г. Ижевск) |
ОТ МП |
5 лет |
Отчет. Количество средств измерений собственника по группам измерений и производителям
Цель отчета:Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.
Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.
Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.
Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.
Кто поверяет Резервуары стальные горизонтальные цилиндрические (РГС-100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "УРАЛТЕХНОЛОГИЯ" (РОСС RU.0001.310241) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "МЕТРОКОНТ" (RA.RU.311686) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары стальные горизонтальные цилиндрические (РГС-100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)
ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Изготовитель
Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51 Телефон: +7 9372834420Факс +7 (843) 515-00-21
E-mail: trifonovua@mail.ru
Правообладатель
Акционерное общество «Белкамнефть» имени А.А. Волкова (АО «Белкамнефть» им. А.А. Волкова)ИНН 0264015786
Адрес: 426004, Удмуртская Республика, г. Ижевск, ул. Пастухова, д. 100
Телефон/ факс: +7(3412) 911-730/ (3412) 911-611
E-mail: belkamneft@belkam.com
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 100 м3.
Принцип действия резервуаров основан на заполнении их нефтью или нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенный цилиндрический стальной сосуд с днищами.
По наружной поверхности резервуары теплоизолированы слоем минеральной ваты и покрыты оцинкованным листом.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр и обеспечивающие идентификацию каждого экземпляра резервуаров, нанесены на табличку резервуара.
Табличка крепится на обшивку резервуара (рисунок 1).
Резервуары РГС-100 с заводскими номерами 19843, 19844, расположены на территории ППСН «Балаки» по адресу: Удмуртская Республика, Камбарский район, с. Балаки.
Общий вид резервуаров РГС-100 представлен на рисунках 2, 3.
Нанесение знака поверки на средство измерений не предусмотрено.

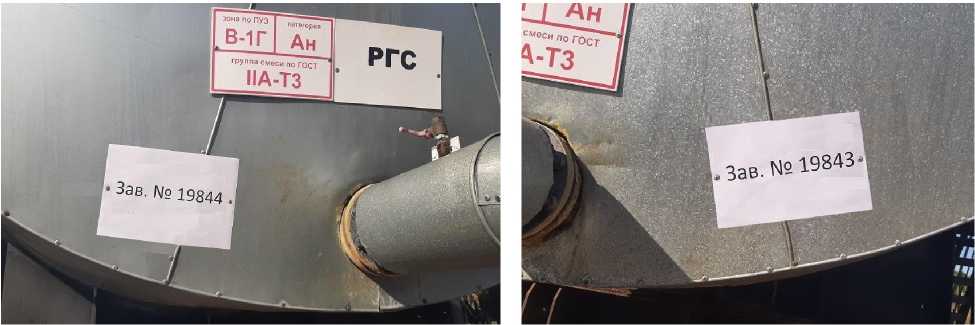

Рисунок 1 -Таблички резервуаров
Рисунок 2 - Общий вид резервуара РГС-100 зав.№19843

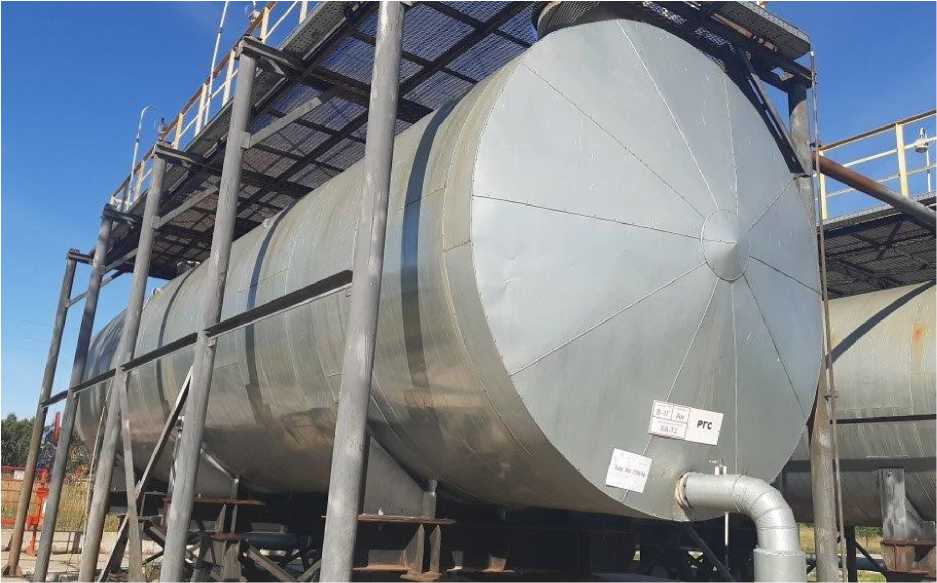

Рисунок 3 - Общий вид резервуара РГС-100 зав.№19844
Пломбирование резервуаров РГС-100 не предусмотрено.
Таблица 3-
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-100 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
100 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: | |
|
Температура окружающего воздуха, оС |
от -50 до +50 |
|
Атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
20 |
