Номер по Госреестру СИ: 88435-23
88435-23 Трансформаторы напряжения
(НКФ-110-57У1)
Назначение средства измерений:
Трансформаторы напряжения НКФ-110-57У1 предназначены для применения в электрических цепях переменного напряжения промышленной частоты напряжением 110 кВ с целью передачи сигнала измерительной информации измерительным приборам в цепях учета, защиты, контроля и управления, а также для изолирования цепей вторичных соединений от высокого напряжения.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 09.03.2023
Срок свидетельства -
Номер записи - 190463
ID в реестре СИ - 1406230
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - ПАО "Запорожтрансформатор"
Страна - УКРАИНА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.
Отчет состоит из трех круговых диаграмм и интерактивной географической карты.
Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).
На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№485 от 2023.03.09 ПРИКАЗ_Об утверждении типов средств измерений (24)
Наличие аналогов СИ: Трансформаторы напряжения (НКФ-110-57У1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ПАО "Запорожтрансформатор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38541-08 25.06.2018 |
Трансформаторы тока, ТТВ ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
69717-17 |
Трансформаторы тока, ТТВ330 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ |
4 года |
|
78902-20 |
Трансформаторы тока, ТФН-35М ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
78899-20 |
Трансформаторы тока, ТФЗМ 110Б-I У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
81384-21 |
Трансформаторы тока ТФЗМ 110Б-IV У1, ТФЗМ 110Б-IV У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
81848-21 |
Трансформатор напряжения, НКФ-110-57 У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
81846-21 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
81959-21 |
Трансформаторы тока, ТФНД-110М ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
85283-22 |
Трансформаторы тока, ТФЗМ 110Б-IУ1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
8 лет |
|
85327-22 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
86520-22 |
Трансформаторы тока, ТФЗМ-110 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
88023-23 |
Трансформаторы напряжения, НКФ-220-58У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
88137-23 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
88435-23 |
Трансформаторы напряжения, НКФ-110-57У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
|
91036-24 |
Трансформаторы тока, ТФЗМ 110Б-IV У1 ПАО "Запорожтрансформатор" (УКРАИНА ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения (НКФ-110-57У1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Трансформаторы напряжения (НКФ-110-57У1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типана титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках измерений
приведены в п. 2 документа «Трансформаторы напряжения НКФ-110-57У1. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2019 г. № 3389 «Об утверждении Государственного первичного специального эталона единицы электрического напряжения переменного тока промышленной частоты и композитного напряжения в диапазоне от 1 до 500 кВ с гармоническими составляющими от 0,3 до 50 порядка, в диапазоне частот от 15 до 2500 Гц».
ПравообладательПАО «Запорожтрансформатор»
Адрес: 69600, Украина, г. Запорожье, ул. Днепропетровское ш., д. 3
Телефон: +380 (61) 270-39-00
E-mail: office@ztr.com.ua
Web-сайт: www.ztr.com.ua
Изготовитель
ПАО «Запорожтрансформатор», Украина
Адрес: 69600, Украина, г. Запорожье, ул. Днепропетровское ш., д. 3
Телефон: +380 (61) 270-39-00
E-mail: office@ztr.com.ua
Web-сайт: www.ztr.com.ua
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний имени А.М.Муратшина в Республике Башкортостан» (ФБУ «ЦСМ им. А.М.Муратшина в Республике Башкортостан»)
Адрес: 450006, Республика Башкортостан, г. Уфа, б-р Ибрагимова, д. 55/59
Телефон: 8 (347) 276-78-74
E-mail: info@bashtest.ru
Web-сайт: http://www.bashtest.ru
Правообладатель
ПАО «Запорожтрансформатор»Адрес: 69600, Украина, г. Запорожье, ул. Днепропетровское ш., д. 3
Телефон: +380 (61) 270-39-00
E-mail: office@ztr.com.ua
Web-сайт: www.ztr.com.ua
Принцип действия трансформаторов напряжения НКФ-110-57У1 основан на явлении электромагнитной индукции переменного тока.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмотки с высоковольтной изоляцией. Активная часть трансформаторов находится в изоляционной покрышке. Изолятор установлен на основании, в котором находится коробка вывода вторичных обмоток. Основание трансформаторов представляет собой металлический сварной цоколь, имеющий болт заземления. На основании находится табличка технических данных, узел заземления. Выводы вторичной обмотки трансформаторов расположены в нижней части корпуса.
К трансформаторам данного типа относятся трансформаторы с сер. №№ 7400, 7538, 7533, 10826, 10814, 10805.
Трансформаторы напряжения НКФ-110-57У1 расположены на территории АО «МК «Витязь».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.
Общий вид трансформаторов напряжения НКФ-110-57У1 представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.

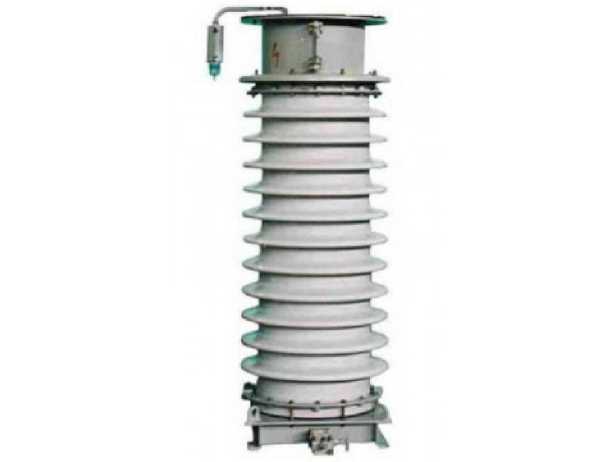

Рисунок 1 - Общий вид трансформаторов напряжения НКФ-110-57У1
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
|
Номинальное напряжение вторичной обмотки, В |
100/^3 |
|
Номинальная мощность вторичной обмотки, ВА |
400 |
|
Класс точности вторичной обмотки для измерений и учета |
0,5 |
|
Номинальная частота, Г ц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -45 до +40 |
