Принцип действия модулей «Техновизор» основан на автоматической фотофиксации изображений, выделении координат контрольных точек и определении расстояния между ними. Результаты измерений сохраняются в базе данных (далее - БД) блока обработки данных.

Модули «Техновизор» представляют собой комплект оборудования, который после монтажа на месте эксплуатации применяется в составе систем автоматизированного контроля верхнего уровня в качестве средства измерений линейных размеров объектов.

Модули «Техновизор» состоят из напольного, постового, коммуникационного оборудования, линий электропитания, управления и связи.

Напольное оборудование состоит из одного или двух устройств фотофиксации и подсветки зон контроля (расположенных с одной или с обеих сторон железнодорожного пути), шкафа коммутации и управления.

Устройство фотофиксации представляет собой металлический шкаф, в котором размещены одна или две фотокамеры в термокожухах. В зависимости от климатического исполнения модуля «Техновизор» применяются термокожухи с соответствующим диапазоном рабочих температур. Фотокамеры комплектуются объективами высокого разрешения с фиксированным фокусным расстоянием.

Устройство подсветки зоны контроля представляет собой светодиодные панели, расположенные с внешней стороны металлических шкафов, и имеющие два режима работы: непрерывный и стробоскопический. Включение и выключение подсветки происходит синхронно с работой фотокамер подачей внешнего управляющего сигнала от системы автоматизированного контроля верхнего уровня.

Шкаф коммутации и управления содержит аппаратуру управления и связи, которая обеспечивает управления фотокамерами и передачу цифровых данных на постовое оборудование. Устройство фотофиксации и подсветки подключены к шкафу коммутации и управления кабельными линиями. Связь между напольным и постовым оборудованием осуществляется по линии связи.

Постовое оборудование представляет собой блок обработки данных, оборудование связи и электропитания. Блок обработки данных выполнен на основе промышленного компьютера или сервера и представляет собой 19-ти дюймовый конструктив 4U, предназначенный для монтажа в стоечные каркасы или шкафы для установки блоков размером 19". Блок обработки данных получает изображение измеряемого объекта с фотокамер, производит его обработку и запись исходного изображения с сохранением результатов измерений в БД. Связь между постовым оборудованием и системой автоматизированного контроля верхнего уровня осуществляется через сети передачи данных.

Для просмотра изображения измеряемого объекта и результатов измерений линейных размеров диагностируемых элементов используется автоматизированное рабочее место оператора (далее - АРМ) системы автоматизированного контроля верхнего уровня или автоматизированное рабочее место метролога модуля «Техновизор» (далее -АРМ метролога модуля «Техновизор»).

При подаче на модуль «Техновизор» сигнала активации, сформированного системой автоматизированного контроля верхнего уровня включается подсветка зоны контроля, выполняется фотофиксация объекта измерений, передача фотоизображения в блок обработки данных и сохранение результатов измерений в БД.

Модуль «Техновизор», может использоваться в системах автоматизированного контроля параметров подвижного состава на сети железных дорог.

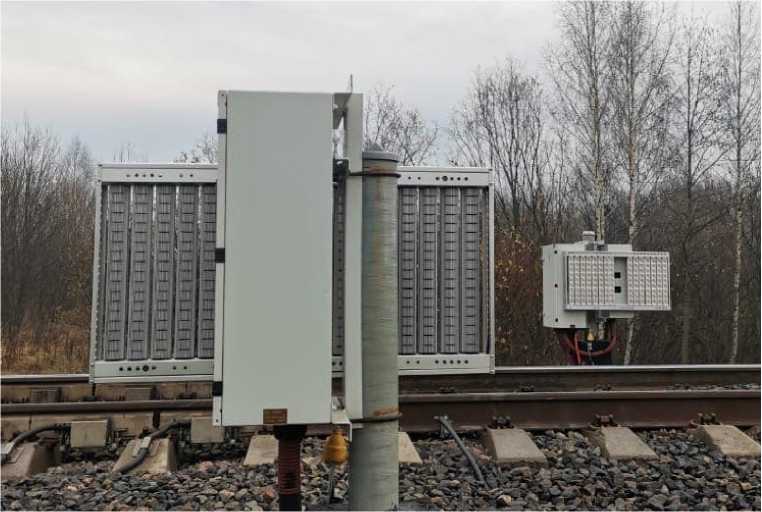

Общий вид напольного оборудования модуля «Техновизор» представлен на рисунке 1.

Рисунок 1 - Общий вид напольного оборудования модуля «Техновизор»

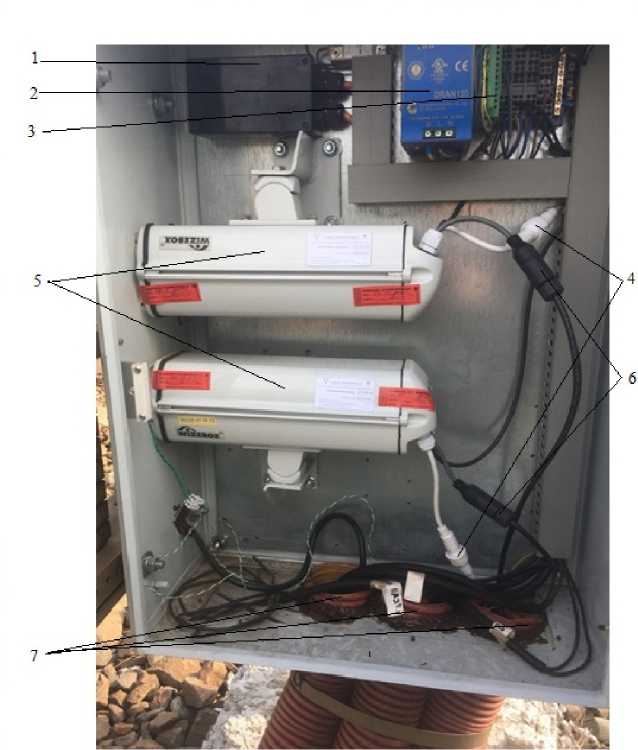

Общий вид шкафа напольного оборудования представлен на рисунке 2.

Рисунок 2 - Общий вид открытого шкафа напольного оборудования с фотокамерами и коммутационными линиями модуля «Техновизор»

• 1 - Фильтр пульсации (блок управления прожектором);

• 2 - Блок питания модуля «Техновизор»;

• 3 - Клемное поле для коммутации контактов;

• 4 - Герметичный разъем питания;

• 5 - Термокожух с фотокамерой модуля «Техновизор»

• 6 - Герметичный разъем Ethernet порт подключения к фотокамере модуля «Техновизор»;

• 7 - Гофра труба для герметичного ввода информационных кабелей и кабелей питания в металлический шкаф модуля «Техновизор».

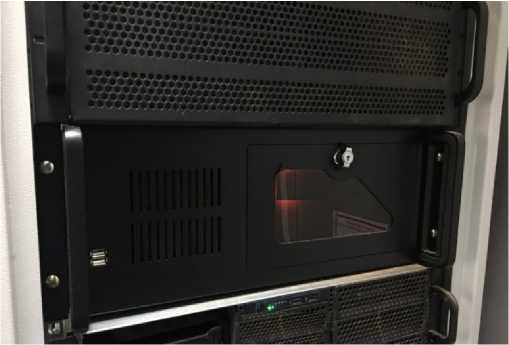

Общий вид постового оборудования модуля «Техновизор» представлен на рисунке 3.

Рисунок 3 - Общий вид постового оборудования модуля «Техновизор»

Пломбирование блока обработки данных не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено.

Модули «Техновизор» выпускаются в следующих модификациях с обозначением:

Обозначение модификации фотокамеры имеет вид:

где: 1 - количество устройств фотофиксации и подсветки, принимает значение 1 или 2;

• 2 - количество фотокамер одной модификации в составе модуля «Техновизор»; принимает значение 1, 2, 3 или 4;

• 3 - количество пикселей фотокамеры, Mpixel и принимает значение 2,2 или 2,8;

• 4 - значения фокусных расстояний применяемых объективов, мм, принимает значение 16, 25, 35, 50, например: (ХХ/ХХ) или (ХХ), (16/25) или (25);

• 5 - климатическое исполнение: для климатического исполнения У1 принимает значение 0, для УХЛ1 - 1;

• 6 - определяет модификацию фотокамеры по применению и принимает значения:

Ф - контроль износа фрикционных клиньев вагонных тележек;

К - контроль износа тормозных колодок грузовых вагонов;

ТС - контроль параметров тормозной системы;

П - контроль смыкания витков пружин рессорного подвешивания;

АПП - проверка наличия или отсутствия болтовых соединений поддерживающей планки автосцепки;

Б - контроль наличия или отсутствия болтов, крышки буксы.

• 7 - цифровой идентификатор расположения фотокамеры относительно объекта измерений в соответствии со схемой расположения фотокамеры на месте установки, принимает значение 01, 02, 03 или 04.

Примеры обозначения модификаций: Модуль «Техновизор» 2 - 2 х (2,2 16)К - 2 х (2,2 25)Ф - 0; Фотокамера «Техновизор» (2,2 16)К 01.

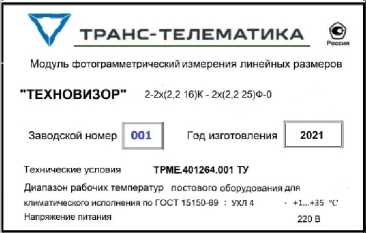

Модуль «Техновизор» имеет маркировочную табличку напольного оборудования, расположенную на корпусе шкафа, маркировочную табличку постового оборудования, расположенную на корпусе блока обработки данных, маркировочную табличку фотокамеры, расположенную на корпусе термокожуха фотокамеры и полную маркировочную табличку, выводимую на экран АРМ оператора и (или) АРМ метролога модуля «Техновизор». Примеры маркировочных табличек напольного и постового оборудования приведен на рисунке 4.

Рисунок 4 - Примеры маркировочных табличек напольного и постового оборудования модуля «Техновизор»

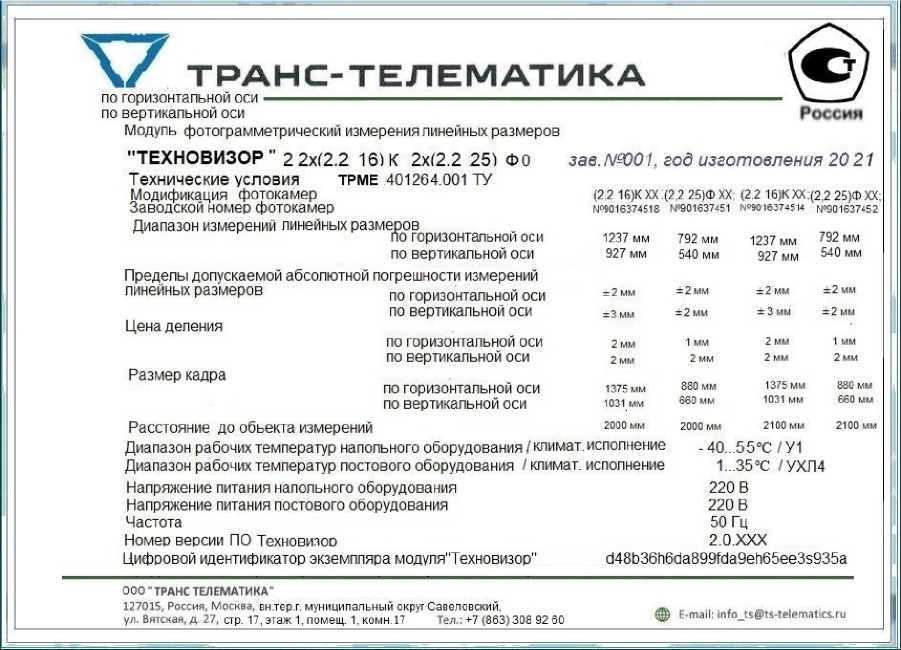

Пример маркировочной таблички, выводимой на экран АРМ оператора и (или) АРМ метролога модуля «Техновизор» показан на рисунке 5.

Рисунок 5 - Пример маркировочной таблички, выводимой на экран АРМ оператора и (или) АРМ метролога модуля «Техновизор»

Пример маркировочной таблички, фотокамеры «Техновизор» показан на рисунке 6.

Россия

Модуль фотограмметрический измерения линейных размеров

Фотокамера «Техновизор» (²/^{2 16}) ^{к 01}

Серийный номер 9019914518

Напряжение питания                              24 В

Диапазон рабочих температур климатическое

исполнение по ГОСТ 15150-69 :    У1          -40 до +55 С

Рисунок 6. Пример маркировочной таблички, фотокамеры «Техновизор».

Заводские номера наносятся на заводскую табличку, закрепленную на корпусе напольного и постового оборудования модулей «Техновизор», с помощью сублимационной печати и имеют цифровое обозначение.

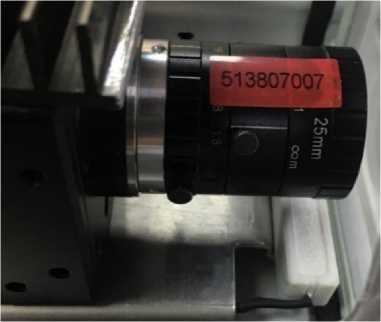

Идентификация и защита от изменения регулировки фотокамеры с объективом в сборе осуществляется разрушающейся наклейкой. Пример пломбировки разрушающейся наклейкой фотокамеры с объективом в сборе приведен на рис. 7.

При установке фотокамеры на месте эксплуатации определяются фактические расстояния от фотокамеры до объекта измерений, которые заносят в файл конфигурации модуля «Техновизор» и используют для формирования измерительного канала.

Рисунок 7. Пример пломбировки фотокамеры «Техновизор», с объективом в сборе.

Таблица 4 - Комплект поставки модулей фотограмметрических измерения линейных размеров «Техновизор»

* - поставляется по отдельному заказу

** - количество экземпляров по согласованию с потребителем

модулей фотограмметрических измерения линейных размеров «Техновизор» представлены в таблице 2

Таблица 2 - модулей «Техновизор»

Технические характеристики модулей «Техновизор» представлены в таблице 3

Таблица 3 - Технические характеристики и условия эксплуатации модулей «Техновизор»
