Номер по Госреестру СИ: 88378-23
88378-23 Хроматографы жидкостные
(LicArt 62)
Назначение средства измерений:
Хроматографы жидкостные LicArt 62 предназначены для измерений содержания компонентов в пробах веществ и материалов методом высокоэффективной жидкостной хроматографии.
Внешний вид.
Хроматографы жидкостные
Рисунок № 1
Внешний вид.
Хроматографы жидкостные
Рисунок № 2
Внешний вид.
Хроматографы жидкостные
Рисунок № 3
Внешний вид.
Хроматографы жидкостные
Рисунок № 4
Внешний вид.
Хроматографы жидкостные
Рисунок № 5
Внешний вид.
Хроматографы жидкостные
Рисунок № 6
Внешний вид.
Хроматографы жидкостные
Рисунок № 7
Общие сведения
Дата публикации - 01.03.2023
Срок свидетельства - 28.02.2028
Номер записи - 190390
ID в реестре СИ - 1406090
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, мод.LicArt 62, Без модификации, LicArt 62, -,
Производитель
Изготовитель - Общество с ограниченной ответственностью Лабконцепт" (ООО "Лабконцепт")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Современная Тюмень - это крупный промышленный город, который является нефтегазовой столицей России, как административный центр крупнейшего нефтегазодобывающего региона. Тюмень расположена на юге Тюменской области и Западной Сибири, на берегах реки Тура, которая является левым притоком Тобола.
Город находится в четырехстах километрах от границы с Казахстаном. Крупнейшими ближайшими городами от Тюмени являются Екатеринбург - 325 километров, и Тобольск - 246 километров. Относительно Москвы часовой пояс имеет смещение на +2 часа.
В настоящее время город находится на стадии экономического и территориального роста. В результате экологическая ситуация ухудшается с каждым годом. Давайте говорить честно и без приукрашивания. Если раньше экологическая ситуация была неудовлетворительной, то сейчас она становится все более критической. Чем ближе к центру города, тем сильнее влияние транспортных выбросов. Зеленые насаждения в городе не справляются. Из-за большого количества транспорта дороги расширяются за счет прилегающих территорий, засаженных газонами и деревьями. Особенно сильно влияние тепловых электростанций, которые из-за роста города вынуждены работать все интенсивнее и интенсивнее.
Отчет "Анализ рынка поверки в Тюмени" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тюмень.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 456
Выдано извещений - 1
Кол-во периодических поверок - 149
Кол-во средств измерений - 62
Кол-во владельцев - 53
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№425 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№795 от 2024.03.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (16)
№2216 от 2024.09.12 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Хроматографы жидкостные (LicArt 62)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Лабконцепт" (ООО "Лабконцепт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88378-23 28.02.2028 |
Хроматографы жидкостные, LicArt 62 Общество с ограниченной ответственностью Лабконцепт" (ООО "Лабконцепт") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Кто поверяет Хроматографы жидкостные (LicArt 62)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «Поверие» (RA.RU.313216) | 274 | 61 | 239 | 35 | 0 | 274 | 239 | 35 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 7 | 4 | 3 | 0 | 7 | 4 | 3 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 77 | 16 | 62 | 15 | 0 | 76 | 61 | 15 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 2 | 10 | 0 | 7 | 1 | 6 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 2 | 0 | 3 | 1 | 3 | 0 | 3 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 5 | 2 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФГБУ "НПО "ТАЙФУН" (RA.RU.313333) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 4 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 9 | 2 | 0 | 9 | 0 | 9 | 0 | 9 | |
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 21 | 11 | 0 | 21 | 0 | 21 | 0 | 21 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 16 | 10 | 0 | 16 | 0 | 13 | 0 | 13 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НМОП" (RA.RU.311359) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Хроматографы жидкостные (LicArt 62)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4987 | 5686 |
|
ООО «Поверие» Москва |
5900 | 5686 |
|
ФБУ УРАЛТЕСТ Свердловская область |
6170 | 5686 |
Программное обеспечение
Жидкостные хроматографы LicArt 62 оснащены встроенным программным обеспечением и одним из двух видов автономного программного обеспечения: LicArt WSV или LicArt WS. Встроенное ПО и автономное ПО являются полностью метрологически значимыми.
Идентификационные данные ПО приведены в таблицах 1,2 и 3.
Встроенное ПО предназначено для сбора данных и передачи их в автономное ПО, задания основных параметров и для реализации аппаратных функций хроматографа.
Автономное ПО выполняет следующие функции:
-
- управление работой хроматографа и его модулей;
-
- обработка данных, поступающих с детекторов хроматографа;
-
- создание и хранение файлов методов измерений и файлов хроматограмм;
-
- градуировка хроматографа и вычисление результатов измерений;
-
- сохранение результатов измерений на жестком диске персонального компьютера;
-
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
|
Таблица 1 - Идентификационные данные автономного ПО | ||
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
LicArt WSV |
LicArt WS |
|
Номер версии (идентификационный номер) ПО |
не ниже 00.01.01.01 |
не ниже 00.01.01.01 |
|
Цифровой идентификатор ПО |
- |
- |
|
Примечание: после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | ||
Таблица 2 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||||
|
Идентификационное наименование ПО |
Насос |
Автодозатор |
Термостат |
Спектрофотом етрический детектор |
Диодноматричный детектор |
|
Номер версии |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
|
(идентификационный номер) ПО |
00.02.01.03 |
00.01.02.19 |
00.01.01.19 |
00.02.00.09 |
00.00.00.61 |
|
Примечание: после последней цифры номера версии, указанной в таблице, |
допускаются | ||||
|
дополнительные цифровые и/или буквенные суффиксы. | |||||
Таблица 3 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Спектрофлуориметрический детектор |
Рефрактометрический детектор |
Детектор испарительного светорассеяния |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.02 |
не ниже 1.04 |
не ниже 0.12 |
|
Примечание: после последней цифры номера версии, указанной в таблице, допускаются дополнительные цифровые и/или буквенные суффиксы. | |||
Знак утверждения типа
Знак утверждения типа наноситсяна заднюю панель каждого модуля хроматографа рядом с информационной табличкой (шильдом) и на титульные листы руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Хроматографы жидкостные LicArt 62. Руководство по эксплуатации ЛАБГ.41000.0001РЭ» (разделы 5 и 6); при использовании в сфере государственного регулирования обеспечения единства измерений хроматограф применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийЛАБГ.41000.001 ТУ Хроматограф жидкостной LicArt 62. Технические условия.
ПравообладательОбщество с ограниченной ответственностью Лабконцепт» (ООО «Лабконцепт»)
ИНН 7801697467
Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-я В.О., д. 15, к. 2, лит. А, пом. 108 Н, оф. 9.02
Телефон: 8 (812) 327-37-00
E-mail: lc@labconcept.ru
Изготовитель
Общество с ограниченной ответственностью Лабконцепт» (ООО «Лабконцепт»)
ИНН 7801697467
Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-я В.О., д. 15, к. 2, лит. А, пом. 108 Н, оф. 9.02
Адрес места осуществления деятельности: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-я В.О., д. 15 к. 2, лит. А
Телефон: 8 (812) 327-37-00
E-mail: lc@labconcept.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно- исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01
Факс: +7 (812) 713-01-14
E-mail: info@vniim.ru.
Правообладатель
Общество с ограниченной ответственностью Лабконцепт» (ООО «Лабконцепт»)
ИНН 7801697467
Юридический адрес: 199106, г. Санкт-Петербург, вн.тер.г. муниципальный округ Гавань, линия 26-я В.О., д. 15, к. 2, лит. А, пом. 108 Н, оф. 9.02
Телефон: 8 (812) 327-37-00
E-mail: lc@labconcept.ru
Принцип действия хроматографов основан на разделении веществ в хроматографической колонке с последующим их детектированием в потоке подвижной фазы. Время удерживания и площадь соответствующего выходного сигнала (пика) используются для идентификации и количественного определения содержания вещества в анализируемом образце.
Хроматографы представляют собой модульные стационарные лабораторные приборы, состоящие из насоса, дозатора пробы, термостата с хроматографической колонкой и детектора.
В зависимости от решаемой задачи в состав хроматографов LicArt 62 могут входить насосы изократические (изократический насос IP-62, изократический насос с дегазатором IP-62d, изократический насос с дегазатором для нормальной фазы IP-62dn) и насосы градиентные (четырехканальный градиентный насос с дегазатором QP-62d, четырехканальный градиентный насос с дегазатором для нормальной фазы QP-62dn, бинарный насос BP-62, бинарный насос с дегазатором BP-62d, бинарный насос с дегазатором для нормальной фазы BP-62dn), дозатор пробы (ручной или автоматический - автодозатор, а именно, автодозатор S-42, автодозатор с модулем для дегазации промывочного раствора S-42d или S-103d, автодозатор с модулем для дегазации промывочного раствора с функцией охлаждения S-42dc или S-103dc, термостат колонок T-85 или термостат колонок с функцией охлаждения T-85Q один или несколько детекторов из следующего перечня: спектрофотометрический детектор UV-62, диодно-матричный детектор DAD-62, рефрактометрический детектор RID-62E, спектрофлуориметрический детектор RF-62E, детектор испарительного светорассеяния ELSD-62E. Хроматографы конструктивно выполнены в виде настольных лабораторных приборов.
Общий вид хроматографов LicArt 62 приведен на рисунке 1. Вид лицевых панелей детекторов приведен на рисунках 2 - 5.
Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими (серийными) номерами приведен на рисунке 6.
Нанесение знака поверки на хроматограф не предусмотрено.
Заводские номера в формате буквенно-цифровых обозначений, идентифицирующие каждый экземпляр хроматографа и модулей, входящих в его состав, наносятся на информационные таблички (шильды), которые расположены на задней панели.
Пломбирование хроматографа осуществляется путем наклейки на корпус каждого из модулей хроматографа контрольной этикетки (рисунок 7). Этикетка приклеивается с задней стороны модулей на места стыка верхней крышки и левой панели, а также верхней крышки и правой панели для всех модулей кроме RID-62E, RF-62E и ELSD-62E. Для перечисленных модулей контрольная этикетка приклеивается на стык задней и правой панелей модулей. Вид контрольной этикетки и места пломбирования приведены на рисунках 8, 9 и 10.
Рисунок 1 - Общий вид хроматографов LicArt 62
Рисунок 2 - Спектрофотометрический детектор UV-62 (лицевая панель) Диодно-матричный детектор DAD-62 (лицевая панель)

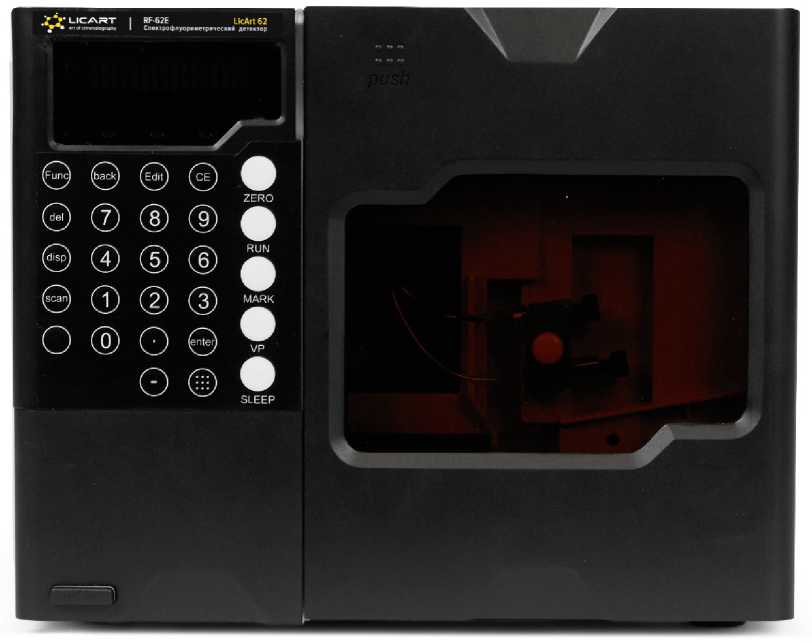

Рисунок 3 - Спектрофлуориметрический детектор RF-62E (лицевая панель)
X^TUCART I RID-62E LicArt 62
»п д<chromMosniih» I Рефрактометрический детектор
Рисунок 4 - Рефрактометрический детектор RID-62E (лицевая панель)
Рисунок 5 - Детектор испарительного светорассеяния ELSD-62E (лицевая панель)
Наименование и заводской номер хроматографа
Г \
L1CZ4RT
"•* 1Г| al [*WrtHtt'4hT
Хроматограф жидкостный 1кАП 62 Производителе ООО <Лэбкоицепг» Заа номер: LC002A Гвд запуска 2022
Зав номер: BP62DOOIA
Бинарный наем м<адйвсть:60Эг
BP-62d Напряжение: (220 1 22) В
Наименование и заводской номер модуля
Место нанесения знака утверждения типа

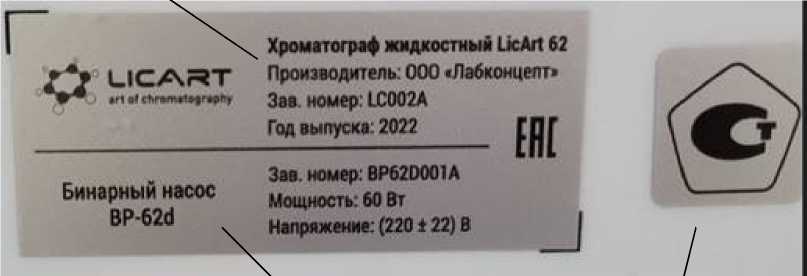

Рисунок 6 - Вид шильда с наименованием хроматографа, наименованием модуля и их заводскими (серийными) номерами, а также место нанесения знака утверждения типа
б>
ГАРАНТИЯ! НЕ СРЫВАТЬ
№ЛК000001Рисунок 7 - Общий вид контрольной этикетки
Место пломбирования

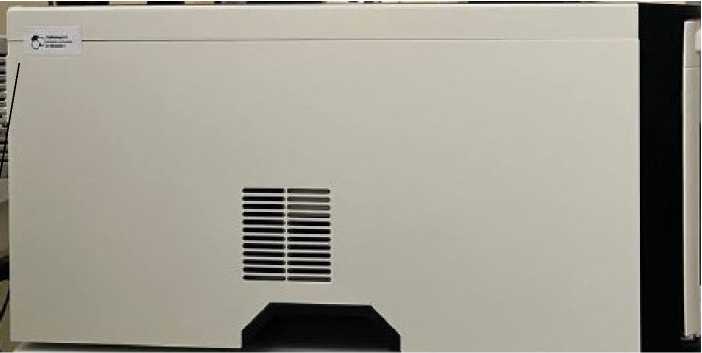

Рисунок 8 - Место пломбирования насосов, термостатов колонок, автодозаторов, спектрофотометрического детектора UV-62 и диодно-матричного детектора DAD-62
, Место пломбирования
Рисунок 9 - Место пломбирования спектрофлуориметрического детектора RF-62E и рефрактометрического детектора RID-62E
Место пломбирования

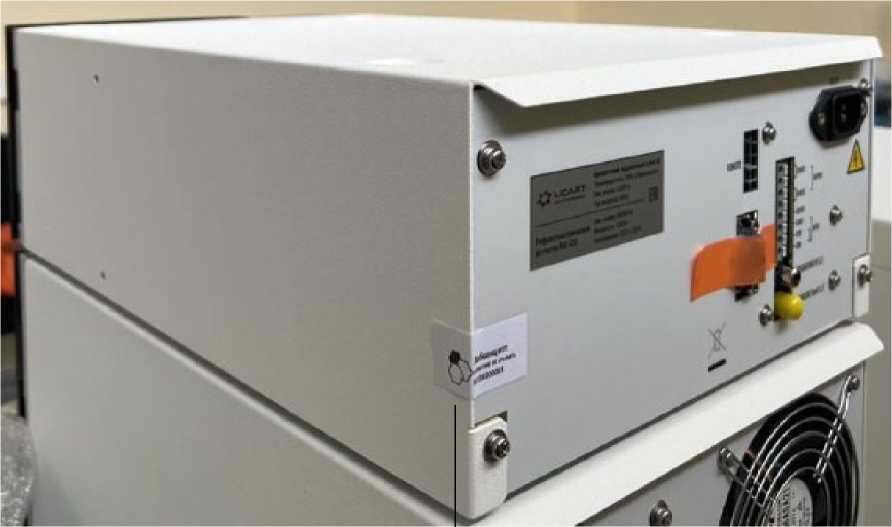

Рисунок 10 - Место пломбирования детектора испарительного светорассеяния ELSD-62E
Таблица 4 - Комплектность хроматографа
|
Наименование |
Обозначение |
Количество |
|
Хроматограф жидкостный в составе: |
LicArt 62 |
1 шт. |
|
-детектор диодно-матричный |
DAD-62 |
По заказу |
|
-детектор спектрофотометрический |
UV-62 |
По заказу |
|
-детектор рефрактометрический |
RID-62E |
По заказу |
|
-детектор испарительного светорассеяния |
ELSD-62E |
По заказу |
|
-детектор спектрофлуориметрический |
RF-62E |
По заказу |
|
-насос градиентный |
QP-62d, QP-62dn, BP- 62, BP-62d, BP-62dn |
По заказу |
|
-насос изократический |
IP-62; IP-62d; IP-62dn |
По заказу |
|
-термостат колонок |
T-85C; T-85 |
По заказу |
|
Автодозатор |
S-42; S-42d; S-42dc; S-103d; S-103dc |
По заказу |
|
Дозатор пробы ручной |
- |
По заказу |
|
Руководство по эксплуатации |
ЛАБГ.41000.0001РЭ |
1 экз. |
|
Руководство пользователя ПО |
- |
1 экз. |
|
Формуляр |
ЛАБГ.41000.0001ФО |
1 экз. |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Метрологические характеристики хроматографа со спектрофотометрическим детектором UV-62 | |
|
Спектральный диапазон, нм |
от 190 до 900 |
|
Предел детектирования (по антрацену) г/см3, не более |
340’10 |
|
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков |
1,0 |
|
- по времени удерживания |
0,2 |
|
Пределы допускаемого значения относительного изменения выходного сигнала (по площади пика) за 4 часа непрерывной работы, % |
±2,0 |
|
Уровень флуктуационных шумов, Б, не более |
2,0-10-5 |
|
Дрейф, Б/ч, не более |
6,0-10-4 |
|
Метрологические характеристики хроматографа с диодно-матричным детектором DAD-62 | |
|
Спектральный диапазон, нм |
от 190 до 800 |
|
Предел детектирования (по антрацену), г/см3, не более |
340’10 |
|
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %: - по площади пиков |
1,0 |
|
- по времени удерживания |
0,5 |
|
Пределы допускаемого значения относительного изменения выходного сигнала (площади пика) за 4 часа непрерывной работы, % |
±2,0 |
|
Уровень флуктуационных шумов, Б, не более |
5,0-10-5 |
|
Дрейф, Б/ч, не более |
2,0-10-3 |
Продолжение таблицы 4
|
Метрологические характеристики хроматографа со спектрофлуориметрическим детектором RF-62E | |
|
Спектральный диапазон, нм |
от 200 до 650 |
|
Отношение сигнал/шум для Рамановского спектра воды, не менее |
1000 |
|
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %:
|
2,0 0,5 |
|
Пределы допускаемого значения относительного изменения выходного сигнала (площади пика) за 4 часа непрерывной работы, % |
±2,0 |
|
Метрологические характеристики хроматографа с рефрактометрическим детектором RID-62E (обращенная фаза) | |
|
Предел детектирования (по антрацену), г/см3, не более |
2,040'7 г/см3 |
|
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %:
|
1,0 0,3 |
|
Пределы допускаемого значения относительного изменения выходного сигнала (площади пика) за 4 часа непрерывной работы, % |
±1,0 |
|
Уровень флуктуационных шумов, ед. рефр., не более |
2,0-10-9 |
|
Дрейф, ед. рефр/ч, не более |
3,0-10-7 |
|
Метрологические характеристики хроматографа с рефрактометрическим детектором RID-62E (прямая фаза) | |
|
Предел детектирования (по антрацену), г/см3, не более |
5,040'7 г/см3 |
|
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %:
|
2,0 1,0 |
|
Пределы допускаемого значения относительного изменения выходного сигнала (площади пика) за 4 часа непрерывной работы, % |
±4,0 |
|
Уровень флуктуационных шумов, ед. рефр., не более |
6,0-10-9 |
|
Дрейф, ед. рефр., не более |
5,0-10-7 |
|
Метрологические характеристики хроматографа с детектором испарительного светорассеяния ELSD-62E | |
|
Предел детектирования, (по антрацену), г/см3, не более |
15,040’7 |
|
Предел допускаемого значения относительного среднего квадратичного отклонения выходного сигнала, %:
|
4,0 0,5 |
|
Уровень флуктуационных шумов, мВ, не более |
2,0 -10-2 |
|
Дрейф, мВ/ч, не более |
0,1 |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики |
|
Габаритные размеры блоков хроматографа (Д*Ш*В), мм, не более: - спектрофотометрический детектор UV-62 |
386x500x165 |
|
- диодно-матричный детектор DAD-62 |
386x500x165 |
|
- спектрофлуориметрический детектор RF-62E |
260x420x210 |
|
- рефрактометрический детектор RID-62E |
260x420x140 |
|
- детектор испарительного светорассеяния ELSD-62E |
330x460x235 |
|
- автодозаторы S-42, S-42d, S-103d |
386x500x250 |
|
- автодозаторы S-42dc, S-103dc |
386x560x250 |
|
- термостаты колонок T-85C, T-85 |
386x500x165 |
|
- насосы изократические IP-62, IP-62d, IP-62dn |
386x500x170 |
|
- насосы градиентные QP-62d, QP-62dn, BP-62, BP-62d, BP62-dn |
386x500x254 |
|
Масса блоков хроматографа, кг, не более: - спектрофотометрический детектор UV-62 |
15 |
|
- диодно-матричный детектор DAD-62 |
15 |
|
- спектрофлуориметрический детектор RF-62E |
16 |
|
- рефрактометрический детектор RID-62E |
12 |
|
- детектор испарительного светорассеяния ELSD-62E |
15,6 |
|
- автодозаторы S-42, S-42d, S-103d |
25 |
|
- автодозаторы S-42dc, S-103dc |
28 |
|
- термостаты колонок T-85C, T-85 |
15 |
|
- насосы изократические IP-62, IP-62d, IP-62dn |
16 |
|
- насосы четырехканальные градиентные QP-62d, QP-62dn |
20 |
|
- насосы бинарные градиентные BP-62, BP-62d, BP-62dn |
25 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Напряжение питания переменного тока частотой 50± 1 Гц, В |
220 ±22 |
|
Потребляемая мощность (отдельным модулем), Вт, не более: | |
|
- детекторы (UV-62, DAD-62, RF-62E, RID-62E, ELSD-62E) |
400 |
|
- термостаты (T-85C, T-85) |
240 |
|
- насосы изократические (IP-62, IP-62d, IP-62dn) |
50 |
|
-насосы градиентные (QP-62d, QP-62dn, BP-62, BP-62d, BP-62dn) |
60 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от 17 до 28 |
|
- относительная влажность воздуха, %, не более |
75 |
