Сведения о средстве измерений: 88232-23 Барьеры искрозащиты

Номер по Госреестру СИ: 88232-23
88232-23 Барьеры искрозащиты
(GS)

Назначение средства измерений:
Барьеры искрозащиты GS (далее - барьеры) предназначены для преобразований входных аналоговых сигналов в виде силы и напряжения постоянного тока, сигналов в виде частоты, сигналов в виде электрического сопротивления постоянного тока, сигналов от термоэлектрических преобразователей и термопреобразователей сопротивления из взрывоопасной зоны в электрические выходные сигналы силы и напряжения постоянного тока и передачи этих сигналов, в том числе по протоколу HART или в цифровой вид, в безопасную зону, обеспечивая искробезопасные электрические параметры устройств.

Внешний вид.
Барьеры искрозащиты
Рисунок № 1

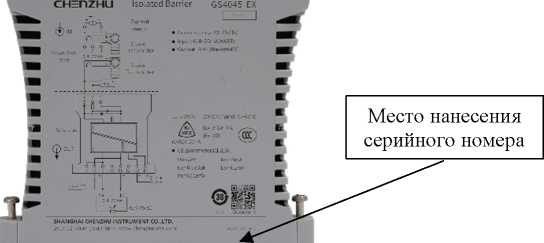

Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 2

Внешний вид.
Барьеры искрозащиты
Рисунок № 2

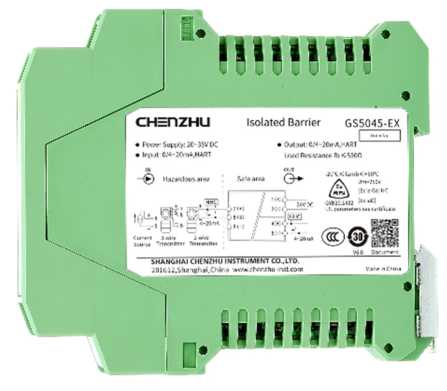

Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 3

Внешний вид.
Барьеры искрозащиты
Рисунок № 3

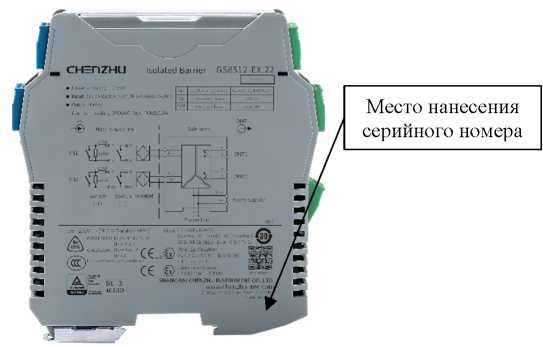

Внешний вид. Барьеры искрозащиты , http://oei-analitika.ru рисунок № 4

Внешний вид.
Барьеры искрозащиты
Рисунок № 4

Общие сведения

Дата публикации - 21.02.2023
Срок свидетельства - 16.02.2028
Номер записи - 190255
ID в реестре СИ - 1405912
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

GS8572-EX.RTD, GS8572-EX.R, GS8568-EX, GS8567-EX, GS8547-EX, GS8547, GS8536-EX, GS8535-Ех, GS8535-EX, GS8531-EX, GS8512-EX.22, GS8512-EX, GS5079-EX.TC, GS5072-EX, GS5071-EX, GS5067-EX, GS5045-EX, GS5038-EX, GS5036-EX, GS3872-EX.RTD,

Производитель

Изготовитель - SHANGHAI CHENZHU INSTRUMENT CO., LTD.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MI_23 Регистрация типов СИ в ФГИС АРШИН по годам и типу производства (год, тип производства, страны, кол-во)

Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.

График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.

График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.

Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.

Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 16439
Выдано извещений - 0
Кол-во периодических поверок - 627
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№359 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)

№699 от 2024.03.14 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (7)

Наличие аналогов СИ: Барьеры искрозащиты (GS)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений SHANGHAI CHENZHU INSTRUMENT CO., LTD.

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
88157-23 06.02.2028	Преобразователи измерительные, CZ SHANGHAI CHENZHU INSTRUMENT CO., LTD. (КИТАЙ )	ОТ МП	4 года
88232-23 16.02.2028	Барьеры искрозащиты , GS SHANGHAI CHENZHU INSTRUMENT CO., LTD. (КИТАЙ )	ОТ МП	2 года

CL_1 Количество калибровок средств измерений в динамике по годам (аналитический)

тест

Стоимость 200 руб. или по подписке

Кто поверяет Барьеры искрозащиты (GS)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
АО "ПГ "МЕТРАН" (RA.RU.311702)		GS5067-EX GS8568-EX GS8547-EX GS8536-EX GS5045-EX GS5071-EX GS8572-EX.RTD GS8535-EX GS8567-EX	1436		1436	0	0	0	0
ООО "РАВНОВЕСИЕ" (RA.RU.312660)		GS8536-EX GS8568-EX GS8547-EX GS8572-EX.RTD GS8579-EX.RTD GS8535-EX	210	210	210	0	148	148	0
ООО "ГАЗПРОМ ВНИИГАЗ" (РОСС RU.0001.310301)		GS8536-EX	36		0	36	36	0	36
ООО "АВТОМАТИЗАЦИЯ И МЕТРОЛОГИЯ" (RA.RU.312947)		GS8572-EX.SIL.RTD	25		25	0	25	25	0
ООО "АСУМС" (RA.RU.312418)		GS5036-EX GS8535-EX	531		531	0	531	531	0
ООО "БОНА ФИДЕ ИНЖИНИРИНГ" (RA.RU.312728)		GS8535-EX	158		158	0	158	158	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		GS5071-EX GS5045-EX GS8547-EX GS5072-EX GS5038-EX GS8535-EX GS5036-EX GS5079-EX.TC GS8536-EX GS8567-EX	4057	789	3965	92	4010	3920	90
ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406)	РСТ	GS8572-EX.SIL.RTD GS8536-EX GS8579-EX.RTD	128	14	128	0	128	128	0
ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517)		GS8536-EX GS8535-EX GS8572-EX.RTD GS8579-EX.RTD GS8547-EX GS8572-EX.SIL.RTD	278	278	278	0	0	0	0
АО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328)		GS8536-EX GS8535-EX GS8567-EX GS8568-EX	245	245	245	0	0	0	0
ООО "ИНФРАСТРУКТУРА ТК" (RA.RU.312735)		GS8547-EX GS8535-EX GS8567-EX	1811		1811	0	1811	1811	0
ЗАО НИЦ "ИНКОМСИСТЕМ" (RA.RU.311328)		GS8547-EX GS8568-EX GS8536-EX GS8572-EX.RTD GS8567-EX GS8535-EX GS3872-EX.RTD GS8572-EX.SIL.RTD GS8579-EX.RTD GS8576-EX.RTD	4410	215	4391	19	0	0	0
ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392)	РСТ	GS8536-EX GS8572-EX.SIL.RTD GS8512-EX GX8536-EX GS8572-EX.RTD	265	265	0	265	265	0	265
ООО "ПРИБОРАВТОМАТИКА" (1780)		GS5036-EX	447		447	0	447	447	0
АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667)		GS8535-EX GS8568-EX	9		9	0	9	9	0
ООО НПП "ГКС" (RA.RU.312000)		GS8536-EX GS8568-EX GS8547-EX GS8579-EX.RTD GS8512-EX.22	2160		2089	71	482	411	71
Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579)	РСТ	GS8536-EX GS8535-EX GS8547-EX	96		0	96	96	0	96
ФБУ "ЦСМ Татарстан" (RA.RU.311394)	РСТ	GS8535-Ех	48		0	48	48	0	48
ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476)	РСТ	модификация GS5036-EX	89		89	0	0	0	0

Стоимость поверки Барьеры искрозащиты (GS)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) барьеров (только для модификаций: GS8555-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.AM, GS8247-EX.MR, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4072-EX)является встроенным и метрологически значимым. Конструкция барьеров исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологические характеристики барьеров нормированы с учетом влияния встроенного ПО.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий»

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Знак утверждения типа

Знак утверждения типа на барьеры не наносится.

Общий вид барьеров с указанием места нанесения серийного номера представлен на

рисунках 1-2.

Рисунок 1 - Общий вид барьеров с указанием места нанесения серийного номера (Модификации GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX)

Рисунок 2 - Общий вид барьеров (Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC)

I >■ --х

- /

/(^) ^>Г fr * /

......-&я

Место нанесения серийного номера

Рисунок 3 - Общий вид барьеров с указанием места нанесения серийного номера (Модификации GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC)

(I - Место нанесения серийного номера если ширина корпуса 12,5 мм; II - Место нанесения серийного номера если ширина корпуса 17,5мм )

Рисунок 4 - Общий вид барьеров с указанием места нанесения серийного номера (Модификации GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM)

Программное обеспечение

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 «Высокий»

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер ПО)	не ниже 1.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Модификация	Назначение	Количество входов и выходов	Диапазоны входного сигнала	Диапазоны выходного сигнала	Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований, %	Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C, %
1	2	3	4	5	6	7
GS8531-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 4 до 20 мА	от 4 до 20 мА	±0,4	±0,01
GS8532-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 4 до 20 мА	от 4 до 20 мА	±0,4	±0,01

1	2	3	4	5	6	7
GS8535-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8536-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8547-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8549-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS8567-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8568-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8589-EX.il	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8589-EX.22	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8572-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹^	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572- EX.SIL.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01
GS8576-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576- EX.SIL.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8577-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹^	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА	±0,1	±0,01
GS8578-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА	±0,1	±0,01
GS8579-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8572-EX.R	Преобразование сигналов потенциометра	1 вход 1 выход	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572- EX.SIL.RTD	Преобразование сигналов термопреобразовател ей сопротивления²^	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01
GS8576-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576-EX.R	Преобразование сигналов потенциометра	1 вход 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576- EX.SIL.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8577-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²^	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА	±0,1	±0,01
GS8578-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА	±0,1	±0,01
GS8579-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8579-EX.R	Преобразование сигналов потенциометра	2 входа 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8555-EX	Преобразование сигналов частоты	1 вход 2 выхода	от 0,1 до 100000 Гц	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS5035-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5036-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5038-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5045-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS5067-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5071-EX	Преобразование сигналов термопреобразовател ей сопротивления²^	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5072-EX	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5076-EX	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 2 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS5079-EX	Преобразование сигналов термопреобразовател ей сопротивления²^	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5076-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5079-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8247- EX.AMR	Преобразование с развязкой выходного сигнала	1 вход 4 выхода	от 4 до 20 мА	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8247-EX.AR	Преобразование с развязкой выходного сигнала	1 вход 3 выхода	от 4 до 20 мА	от 4 до 20 мА	±0,1	±0,01

1	2	3	4	5	6	7
GS8247-EX.MR	Преобразование входного сигнала в цифровой вид	1 вход 3 выхода	от 4 до 20 мА	16 бит	±0,1	±0,01
GS8247-EX.AM	Преобразование с развязкой выходного сигнала и в цифровой вид	1 вход 2 выхода	от 4 до 20 мА	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8272- EX.AMR	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹^²)	1 вход 4 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8272-EX.AR	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹)²)	1 вход 3 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА 16 бит	±0,1	±0,01

1	2	3	4	5	6	7
GS8272-EX.MR	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹^²)	1 вход 3 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	16 бит	±0,1	±0,01
GS8272-EX.AM	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹)²)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА and RS-485	±0,1	±0,01
GS4044-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS4045-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS4046-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS4067-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS4072-EX	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹^²⁾	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
0 Типы преобразователей термоэлектрических и их характеристики приведены в таблице 3. ²) Типы термопреобразователей сопротивления, подключаемых по трехпроводной схеме, и их характеристики приведены в таблице 4.
1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения) 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2°С; 3) При подключении термоэлектрического преобразователя типа В диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик. 4) При подключении термоэлектрического преобразователя типа S, точность преобразований температуры составляет ±0,6% при измерении температуры ниже 10 °C. 5) Сигнал в виде напряжения постоянного тока (мВ) необходимо настроить, поэтому, когда входной сигнал представляет собой сигнал термоэлектрический преобразователь или напряжение постоянного тока, вход по умолчанию - термоэлектрический преобразователь.

Таблица 3 - Характеристики преобразователей термоэлектрических

Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001	Диапазон измерений температуры, °С
T	от -200 до +400
E	от -200 до +900
J	от -200 до +1200
K	от -200 до +1372
N	от-200 до +1300
R	от-40 до +1768
S	от -40 до +1768
B	от +320 до +1820

Таблица 4 - Характеристики термопреобразователей сопротивления

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009	Диапазон измерений температуры, °С
Pt100	от -200 до +850
Pt1000	от -200 до +300
50М	от -50 до +150
100М	от -50 до +150

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Напряжение питания постоянного тока, В - для модификаций GS8577-EX.RTD, GS8578-EX.RTD, GS8577-EX.TC, GS8578-EX.TC	от 12 до 30
- для модификаций GS8531-EX, GS8532-EX	от 20 до 30
- для модификаций GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	от 20 до 35
Потребляемая мощность, Вт, не более:	2

Продолжение таблицы 5

1	2
Габаритные размеры (ширина^хвысота^хглубина), мм, не более: - для модификаций GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM	118,9^Х106,0^Х17,5
- для модификаций GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC	114,5x99,0x17,5
- для модификаций GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	114,0x103,6x15,8
Масса, кг, не более	0,15
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, %	от +10 до +30 от 10 до 90
Рабочие условия измерений: - температура окружающей среды, °C	от -20 до +60

Продолжение таблицы 5

1	2
Маркировка взрывозащиты: - для модификаций GS8535-EX, GS8536-EX, GS8555-EX, GS8568-EX, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	[Ex ia Ga] IIC [Ex ia Da] IIIC
- для модификаций GS8549-EX	[Ex ia Ga] IIB [Ex ia Da] IIIC
- для модификаций GS8547-EX, GS8567-EX, GS8572-EX.RTD, GS8572-EX.TC, GS8572-EX.R	[Ex ia Ga] IIC X [Ex ia Da] IIIC X [Ex ia Ma] I X 2Ex ec IIC T4 Gc X
- для модификаций GS8531-EX, GS8532-EX	[Ex ib Gb] IIC [Ex ib Db] IIIC
Средняя наработка на отказ, ч	176000
Средний срок службы, лет	20

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 5 «Подключения» руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статистические характеристики преобразования;

ГОСТ 6651-2009 ГСИ. Термометры сопротивления из платины, меди и никеля. Общие технические условия и методы испытаний;

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Техническая документация SHANGHAI CHENZHU INSTRUMENT CO., LTD, Китай.

Правообладатель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай

Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai, P.R.China

Телефон: +86-021-6451 3350

E-mail: chenzhu@chenzhu-inst.com

Web -сайт: http s://en.chenzhu-inst.com/

Изготовитель

SHANGHAI CHENZHU INSTRUMENT CO., LTD., Китай
Адрес: Room 702, Building 5, No.518, Xinzhuan Road, Songjiang Hi-tech Park, Caohejing Development Park, Shanghai, P.R.China
Телефон: +86-021-6451 3350
E-mail: chenzhu@chenzhu-inst.com
Web -сайт: http s://en.chenzhu-inst.com/

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, Лит. А, пом. I
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

Принцип действия барьеров основан на преобразовании входных аналоговых сигналов в виде электрического сопротивления, силы и напряжения постоянного тока, их измерении, обработке и выдаче пропорциональных входному сигналу электрических выходных сигналов силы постоянного тока.

Конструктивно барьеры выполнены в виде печатной платы, размещенной в малогабаритном корпусе из термопластических и полимерных материалов. В корпусе закреплены металлические винтовые или пружинные клеммные зажимы для присоединения подводящих проводников и кабелей питания. Барьеры выполнены в искробезопасном исполнении.

Барьеры обеспечивают гальваническое разделение цепей питания, входных и выходных цепей.

Барьеры выпускаются в модификациях GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX отличающихся друг от друга характеристиками и функциональным назначением преобразователей:

Структурная схема барьеров приведена ниже:

1 2

1 - Две цифры обозначающие серию:

40 - Серия 4000

50 - Серия 5000

82 - Серия 8200

85 - Серия 8500

2 - Две или три цифры, обозначающие тип входного и выходного сигнала

31 - Входной
32 - Входной

35 - Входной
36 - Входной

38 - Входной

44 - Входной
45 - Входной
46 - Входной
47 - Входной

49 - Входной

55 - Входной

67 - Входной
68 - Входной

и и

выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола выходной сигнал по току с поддержкой HART-протокола

сигнал частоты

и выходной сигнал по току с поддержкой HART-протокола и выходной сигнал по току с поддержкой HART-протокола

71- Входной сигнал от термопреобразователей сопротивления, термоэлектрических, напряжения постоянного тока или потенциометр
72- Входной сигнал от термопреобразователей сопротивления, термоэлектрических, напряжения постоянного тока или потенциометр

76- Входной сигнал от термопреобразователей сопротивления, термоэлектрических, напряжения постоянного тока или потенциометр

79- Входной сигнал от термопреобразователей термоэлектрических, напряжения постоянного тока

77- Входной сигнал от термопреобразователей термоэлектрических, напряжения постоянного тока
78- Входной сигнал от термопреобразователей термоэлектрических, напряжения постоянного тока

сопротивления,

преобразователей

89- Входной сигнал по напряжению постоянного тока

3 - Несколько цифр или букв представляют некоторую дополнительную информацию, которая может быть пустой..

Барьеры устанавливаются на DIN-рейку.

Части корпуса соединены между собой неразборными пломбами, которые механически разрушаются при попытке вскрытия.

Общий вид барьеров представлен на рисунках 1 и 2.

Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус барьеров методом лазерной гравировки или наносится корпус барьеров в виде наклейки, что обеспечивает идентификацию каждого экземпляра в течение всего срока эксплуатации.

Конструкцией барьеров не предусмотрено пломбирование.

Знак поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.

Знак утверждения типа на барьеры не наносится.

Общий вид барьеров с указанием места нанесения серийного номера представлен на

рисунках 1-2.

Внешний вид. Барьеры искрозащиты (GS), http://oei-analitika.ru

I >■ --х

- /

/(^) ^>Г fr * /

......-&я

Место нанесения серийного номера

Таблица 6 -

Наименование	Обозначение	Количеств о
Барьер искрозащиты GS	_-1)	1 шт.
Паспорт	-
Руководство по эксплуатации	-	1 экз.
1) - обозначение изменяется в зависимости от модификации.

Таблица 2 - Метрологические характеристики

Модификация	Назначение	Количество входов и выходов	Диапазоны входного сигнала	Диапазоны выходного сигнала	Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) основной погрешности преобразований, %	Пределы допускаемой приведенной (к верхнему пределу диапазона входного сигнала) дополнительной погрешности преобразований от изменения температуры окружающей среды в диапазоне рабочих температур на каждый 1 °C, %
1	2	3	4	5	6	7
GS8531-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 4 до 20 мА	от 4 до 20 мА	±0,4	±0,01
GS8532-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 4 до 20 мА	от 4 до 20 мА	±0,4	±0,01

1	2	3	4	5	6	7
GS8535-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8536-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8547-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8549-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS8567-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8568-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS8589-EX.il	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8589-EX.22	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8572-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹^	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572- EX.SIL.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01
GS8576-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576- EX.SIL.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8577-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹^	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА	±0,1	±0,01
GS8578-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 4 до 20 мА	±0,1	±0,01
GS8579-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8572-EX.R	Преобразование сигналов потенциометра	1 вход 1 выход	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8572- EX.SIL.RTD	Преобразование сигналов термопреобразовател ей сопротивления²^	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01
GS8576-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576-EX.R	Преобразование сигналов потенциометра	1 вход 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8576- EX.SIL.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS8577-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²^	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА	±0,1	±0,01
GS8578-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА	±0,1	±0,01
GS8579-EX.RTD	Преобразование сигналов термопреобразовател ей сопротивления²)	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8579-EX.R	Преобразование сигналов потенциометра	2 входа 2 выхода	от 0 до 10 кОм	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8555-EX	Преобразование сигналов частоты	1 вход 2 выхода	от 0,1 до 100000 Гц	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В	±0,1	±0,01

1	2	3	4	5	6	7
GS5035-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5036-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5038-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5045-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS5067-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS5071-EX	Преобразование сигналов термопреобразовател ей сопротивления²^	1 вход 1 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5072-EX	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5076-EX	Преобразование сигналов термопреобразовател ей сопротивления²)	1 вход 2 выход	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01

1	2	3	4	5	6	7
GS5079-EX	Преобразование сигналов термопреобразовател ей сопротивления²^	2 входа 2 выхода	Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5076-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS5079-EX.TC	Преобразование сигналов преобразователей термоэлектрических¹)	2 входа 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) от -100 до +100 мВ⁴)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
GS8247- EX.AMR	Преобразование с развязкой выходного сигнала	1 вход 4 выхода	от 4 до 20 мА	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8247-EX.AR	Преобразование с развязкой выходного сигнала	1 вход 3 выхода	от 4 до 20 мА	от 4 до 20 мА	±0,1	±0,01

1	2	3	4	5	6	7
GS8247-EX.MR	Преобразование входного сигнала в цифровой вид	1 вход 3 выхода	от 4 до 20 мА	16 бит	±0,1	±0,01
GS8247-EX.AM	Преобразование с развязкой выходного сигнала и в цифровой вид	1 вход 2 выхода	от 4 до 20 мА	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8272- EX.AMR	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹^²)	1 вход 4 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА 16 бит	±0,1	±0,01
GS8272-EX.AR	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹)²)	1 вход 3 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА 16 бит	±0,1	±0,01

1	2	3	4	5	6	7
GS8272-EX.MR	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹^²)	1 вход 3 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	16 бит	±0,1	±0,01
GS8272-EX.AM	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹)²)	1 вход 2 выхода	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 4 до 20 мА and RS-485	±0,1	±0,01
GS4044-EX	Преобразование с развязкой выходного сигнала	1 вход 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS4045-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS4046-EX	Преобразование с развязкой выходного сигнала	2 входа 2 выхода	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005
GS4067-EX	Преобразование с развязкой выходного сигнала	1 вход 1 выход	от 0 до 20 мА от 4 до 20 мА	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,005

1	2	3	4	5	6	7
GS4072-EX	Преобразование сигналов преобразователей термоэлектрических и термопреобразовател ей сопротивления¹^²⁾	1 вход 1 выход	Сигналы от преобразователей термоэлектрических (См. таблицу 3) Сигналы от термопреобразовател ей сопротивления (См. таблицу 4)	от 0 до 20 мА от 4 до 20 мА от 0 до 5 В от 1 до 5 В от 0 до 10 В от 2 до 10 В	±0,1	±0,01
0 Типы преобразователей термоэлектрических и их характеристики приведены в таблице 3. ²) Типы термопреобразователей сопротивления, подключаемых по трехпроводной схеме, и их характеристики приведены в таблице 4.
1) Для термопреобразователей сопротивления максимально допустимое сопротивление провода 50 Ом (при трех проводной схеме подключения) 2) При подключении термоэлектрических преобразователей в погрешность преобразований не включена погрешность, вызванная температурой холодного спая. На каждые 100 Ом увеличения длины компенсационного провода погрешность холодного спая увеличивается на 0,2°С; 3) При подключении термоэлектрического преобразователя типа В диапазон температуры должен быть больше +680 °C для обеспечения нормированных характеристик. 4) При подключении термоэлектрического преобразователя типа S, точность преобразований температуры составляет ±0,6% при измерении температуры ниже 10 °C. 5) Сигнал в виде напряжения постоянного тока (мВ) необходимо настроить, поэтому, когда входной сигнал представляет собой сигнал термоэлектрический преобразователь или напряжение постоянного тока, вход по умолчанию - термоэлектрический преобразователь.

Таблица 3 - Характеристики преобразователей термоэлектрических

Тип преобразователя термоэлектрического в соответствии с ГОСТ Р 8.585-2001	Диапазон измерений температуры, °С
T	от -200 до +400
E	от -200 до +900
J	от -200 до +1200
K	от -200 до +1372
N	от-200 до +1300
R	от-40 до +1768
S	от -40 до +1768
B	от +320 до +1820

Таблица 4 - Характеристики термопреобразователей сопротивления

Тип термопреобразователя сопротивления в соответствии с ГОСТ 6651-2009	Диапазон измерений температуры, °С
Pt100	от -200 до +850
Pt1000	от -200 до +300
50М	от -50 до +150
100М	от -50 до +150

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
1	2
Напряжение питания постоянного тока, В - для модификаций GS8577-EX.RTD, GS8578-EX.RTD, GS8577-EX.TC, GS8578-EX.TC	от 12 до 30
- для модификаций GS8531-EX, GS8532-EX	от 20 до 30
- для модификаций GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	от 20 до 35
Потребляемая мощность, Вт, не более:	2

Продолжение таблицы 5

1	2
Габаритные размеры (ширина^хвысота^хглубина), мм, не более: - для модификаций GS8531-EX, GS8532-EX, GS8535-EX, GS8536-EX, GS8547-EX, GS8549-EX, GS8555-EX, GS8567-EX, GS8568-EX, GS8572-EX.TC, GS8572-EX.RTD, GS8572-EX.R, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM	118,9^Х106,0^Х17,5
- для модификаций GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC	114,5x99,0x17,5
- для модификаций GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	114,0x103,6x15,8
Масса, кг, не более	0,15
Нормальные условия измерений: - температура окружающей среды, °C - относительная влажность, %	от +10 до +30 от 10 до 90
Рабочие условия измерений: - температура окружающей среды, °C	от -20 до +60

Продолжение таблицы 5

1	2
Маркировка взрывозащиты: - для модификаций GS8535-EX, GS8536-EX, GS8555-EX, GS8568-EX, GS8572-EX.SIL.TC, GS8572-EX.SIL.RTD, GS8576-EX.TC, GS8576-EX.RTD, GS8576-EX.R, GS8576-EX.SIL.TC, GS8576-EX.SIL.RTD, GS8577-EX.TC, GS8577-EX.RTD, GS8578-EX.TC, GS8578-EX.RTD, GS8579-EX.TC, GS8579-EX.RTD, GS8579-EX.R, GS8589-EX.11, GS8589-EX.22, GS8247-EX.AMR, GS8247-EX.AR, GS8247-EX.MR, GS8247-EX.AM, GS8272-EX.AMR, GS8272-EX.AR, GS8272-EX.MR, GS8272-EX.AM, GS5035-EX, GS5036-EX, GS5038-EX, GS5045-EX, GS5067-EX, GS5071-EX, GS5072-EX, GS5076-EX, GS5076-EX.TC, GS5079-EX, GS5079-EX.TC, GS4044-EX, GS4045-EX, GS4046-EX, GS4067-EX, GS4072-EX	[Ex ia Ga] IIC [Ex ia Da] IIIC
- для модификаций GS8549-EX	[Ex ia Ga] IIB [Ex ia Da] IIIC
- для модификаций GS8547-EX, GS8567-EX, GS8572-EX.RTD, GS8572-EX.TC, GS8572-EX.R	[Ex ia Ga] IIC X [Ex ia Da] IIIC X [Ex ia Ma] I X 2Ex ec IIC T4 Gc X
- для модификаций GS8531-EX, GS8532-EX	[Ex ib Gb] IIC [Ex ib Db] IIIC
Средняя наработка на отказ, ч	176000
Средний срок службы, лет	20

Техническая поддержка
