Номер по Госреестру СИ: 88115-23
88115-23 Тахеометры электронные
(FOIF)
Назначение средства измерений:
Тахеометры электронные FOIF (далее - тахеометры) предназначены для измерений длины (приращений координат), горизонтальных и вертикальных плоских углов, в том числе применяемых при определении координат пунктов при геодезических построениях.
Внешний вид.
Тахеометры электронные
Рисунок № 1
Внешний вид.
Тахеометры электронные
Рисунок № 2
Общие сведения
Дата публикации - 01.02.2023
Срок свидетельства - 01.02.2028
Номер записи - 190087
ID в реестре СИ - 1405556
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Тахеометр электронный FOIF RTS362, Тахеометр электронный FOIF RTS102, RTS362, RTS332, RTS010, FOIF RTS362 2" R1000, FOIF RTS362, FOIF RTS332, FOIF RTS102, FOIF RTS010, FOIF RTS 102, FOIF OTS682,
Производитель
Изготовитель - Suzhou FOIF Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Приволжского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на востоке европейской части Российской Федерации, Приуралья и Нижней Волги.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 142
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№237 от 2023.02.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Тахеометры электронные (FOIF)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Кто поверяет Тахеометры электронные (FOIF)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 2 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 127 | 42 | 126 | 1 | 0 | 122 | 121 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 6 | 2 | 5 | 1 | 0 | 3 | 2 | 1 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 2 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | ||
| ООО "ЦЕНТР МЕТРОЛОГИИ" (RA.RU.320058) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 3 | 3 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Тахеометры электронные (FOIF)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В тахеометрах используется встроенное программное обеспечение (далее - ПО) FOIF (для модификаций RTS102, RTS332 и OTS682), AlOSurvey (для модификаций RTS362 и RTS010), осуществляющее взаимодействие узлов тахеометров, обработку измерительной информации, отображение результатов измерений на дисплее и их экспорт по интерфейсным каналам. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение для модели | |||
|
RTS102 |
RTS332 |
OTS682 |
RTS362, RTS010 | |
|
Идентификационное наименование ПО |
FOIF |
FOIF |
FOIF |
AlOSurvey |
|
Номер версии (идентификационный номер) ПО, не ниже |
20-08-12 |
1.1.9.6G |
16-11-02 |
2.2.0.2 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
- |
|
Алгоритм вычисления идентификатора ПО |
- |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на боковую панель тахеометра в виде наклейки и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 документа «Тахеометры электронные FOIF. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 26 ноября 2018 г. № 2482 «Об утверждении Государственной поверочной схемы для средств измерений плоского угла»;
Стандарт предприятия изготовителя Suzhou FOIF Co., Ltd., КНР.
ПравообладательSuzhou FOIF Co., Ltd., КНР
Адрес: 18 Tong Yuan Road, Industrial Park Suzhou, 215006, P.R. China
Телефон: + 86-512-65224904
Факс: + 86-512-65230619
E-mail: jpwang@foif.com.cn
Изготовитель
Suzhou FOIF Co., Ltd., КНРАдрес: 18 Tong Yuan Road, Industrial Park Suzhou, 215006, P.R. China
Телефон: + 86-512-65224904
Факс: + 86-512-65230619
E-mail: jpwang@foif.com.cn
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Suzhou FOIF Co., Ltd., КНРАдрес: 18 Tong Yuan Road, Industrial Park Suzhou, 215006, P.R. China
Телефон: + 86-512-65224904
Факс: + 86-512-65230619
E-mail: jpwang@foif.com.cn
Принцип действия тахеометров основан на измерении углов поворота линии визирования зрительной трубы в горизонтальной и вертикальной плоскостях с возможностью одновременного измерения расстояний до объектов вдоль линии визирования для определения координат объекта.
Принцип измерения углов поворота зрительной трубы в горизонтальной и вертикальной плоскостях заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки, дающие возможность на основе сочетания прозрачных и непрозрачных полос получать при пропускании через них света лишь два сигнала - «темно» или «светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприемником, поступает в электронную часть датчика угла, где происходит вычисление угла поворота зрительной трубы.
Измерение расстояний производится лазерным дальномером, принцип действия которого основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отраженное целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз, излучаемых и принимаемых сигналов, на основании которых вычисляется расстояние до цели.
Лазерный дальномер может работать в отражательном режиме (при работе на призменные отражатели), отражательном режиме на светоотражающую пленку и диффузном режиме.
Длина волны излучения лазерного дальномера составляет 690 нм, класс 1 / 3R (при измерении в отражательном / диффузном режиме) в соответствии со стандартом ГОСТ 1ЕС 60825-1-2013 «Безопасность лазерной аппаратуры. Часть 1. Классификация оборудования, требования и руководство для пользователей».
Тахеометры выпускаются в пяти модификациях RTS102, RTS332, OTS682, RTS362 и RTS010, которые различаются между собой диапазонами и погрешностями измерений расстояний и углов, массогабаритными параметрами.
Конструктивно тахеометры выполнены в едином блоке. На передней и задней панелях тахеометров расположена кнопочная панель управления с жидкокристаллическим монохромным (для модификаций RTS102, RTS332 и OTS682) или цветным (для модификаций RTS010 и RTS362) дисплеем с возможностью подсветки. На боковых панелях расположены наводящие винты вертикального и горизонтального круга, отсек под аккумуляторную батарею, а также отсек под порт mini-USB, слот для карт памяти типа SD (для модификаций RTS102, RTS332 и OTS682) и порт USB (для модификаций RTS010 и RTS362).
Оптическая часть тахеометров состоит из поворотного объектива (с функцией лазерного целеуказателя), окуляра, зрительной трубы с фокусирующим кольцом и винта окуляра зрительной трубы.
Результаты измерений выводятся на дисплей, регистрируются во внутренней памяти или на карте памяти формата SD (модификации RTS102, RTS332 и OTS682) или USB-флеш-накопителе (модификации RTS010 и RTS362) и впоследствии могут быть переданы на внешние устройства. На нижней части корпуса тахеометров установлены разъемы для подключения к персональному компьютеру через интерфейс стандарта RS-232 или к внешнему источнику питания.
В нижней части тахеометров расположен встроенный лазерный центрир.
Пломбирование крепёжных винтов корпуса тахеометров не предусмотрено, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей.
Заводской номер тахеометра размещается на его корпусе в буквенно-числовом формате в виде наклейки типографским способом.
Условия эксплуатации тахеометров не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус тахеометров.
Общий вид тахеометров с указанием места нанесения знака утверждения типа приведен на рисунке 1. Место размещения заводского номера приведено на рисунке 2.
в) Модификация RTS010
а) Модификация RTS102
б) Модификация OTS682
Место нанесения знака утверждения типа
г) Модификация RTS332
д) Модификация RTS362

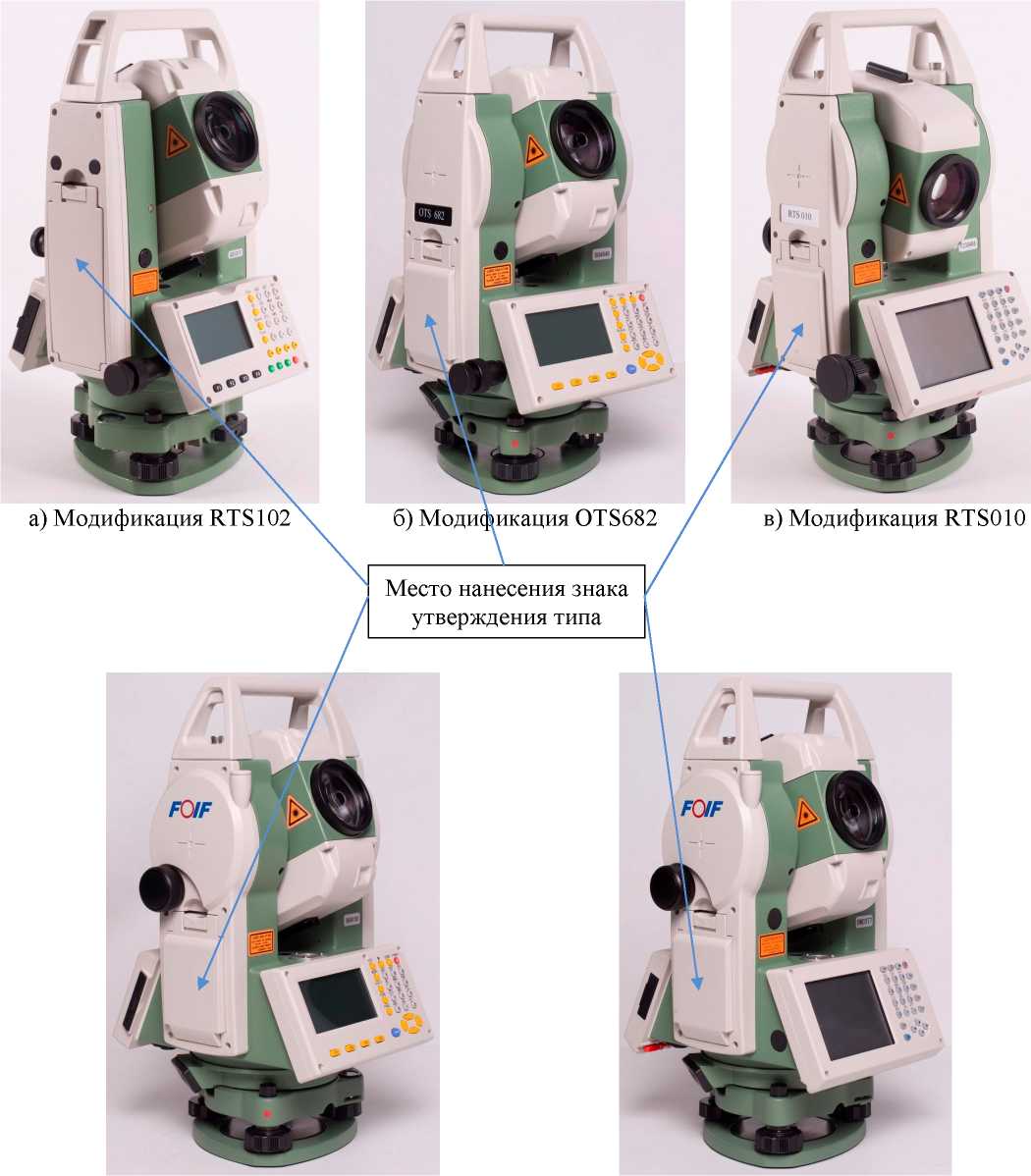

Рисунок 1 - Общий вид тахеометров. Место нанесения знака утверждения типа
Место размещения заводского номера

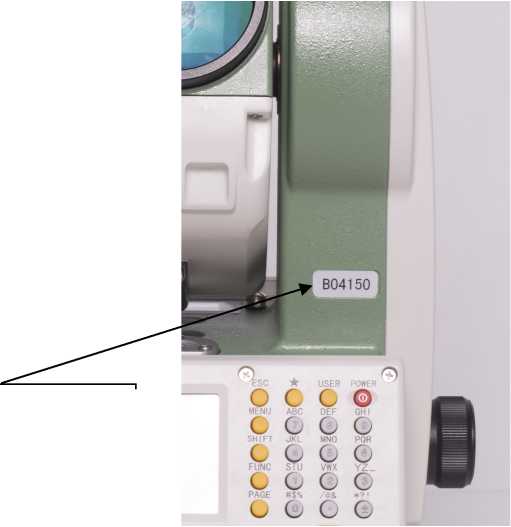

Рисунок 2 - Место размещения заводского номера
Таблица 4 - Комплектность тахеометров
|
Наименование |
Обозначение |
Количество |
|
Тахеометр электронный |
FOIF (модификации RTS102, или RTS332, или OTS682, или RTS362, или RTS010) |
1 шт. |
|
Аккумуляторная батарея |
1 шт. | |
|
Зарядное устройство |
1 шт. | |
|
Кабель передачи данных miniUSB |
1 шт. | |
|
Кабель передачи данных RS-232 1) |
1 шт. | |
|
Стилус для сенсорного экрана 1) |
1 шт. | |
|
Карта памяти формата SD 2) |
1 шт. | |
|
Чехол для защиты от осадков |
1 шт. | |
|
Набор инструментов для ухода за оптикой и юстировки |
1 шт. | |
|
Защитная крышка объектива |
- |
1 шт. |
|
Транспортировочный футляр |
- |
1 шт. |
Продолжение таблицы 4
|
Наименование |
Обозначение |
Количество |
|
Тахеометры электронные FOIF. Руководство по эксплуатации 3) |
- |
1 экз. |
|
Тахеометры электронные FOIF. Паспорт |
- |
1 экз. |
|
Тахеометры электронные FOIF. Методика поверки |
1 экз. | |
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристик для модификации | |||
|
RTS102 |
RTS332 OTS682 |
RTS362 |
RTS010 | |
|
Диапазон измерений, градус1): горизонтальных углов вертикальных углов |
от 0 до 360 от -45 до +90 | |||
|
Диапазон измерений расстояний, м: отражательный режим на одну призму отражательный режим на светоотражающую плёнку режим увеличенной дальности на одну призму диффузный режим |
от 1 до 3000 от 1 до 800 2) от 1 до 5000 от 1 до 600 3) |
от 1 до 3500 от 1 до 800 2) от 1 до 5000 от 1 до 1000 3) |
от 1 до 3500 от 1 до 1200 2) от 1 до 5000 от 1 до 1000 3) | |
|
Допускаемое среднее квадратическое отклонение измерений углов, секунда |
2 |
1 | ||
|
Пределы допускаемой абсолютной погрешности измерений углов, секунда |
±4 |
±2 | ||
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм: отражательный режим на одну призму отражательный режим на светоотражающую плёнку режим увеличенной дальности на одну призму диффузный режим |
±(2+2-10’6-L) 4) ±(3+2-10’6-L) 4) ±(5+3-10’6-L) 4) ±(3+2-10’6-L) 4), 5) |
±(2+2-10’6-L) 4) ±(2+2-10’6-L) 4) ±(5+3-10’6-L) 4) ±(3+2-10’6-L) 4), 5) ±(5+2^10’6<L)4), 6) |
±(1+1,5-10’6<L) 4) ±(2+2-10’6-L) 4) ±(2+2,540’6Ъ) 4) ±(2+2-10’6-L) 4), 5) ±(4+2-10’6-L) 4), 6) | |
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристик для модификаций | ||||
|
RTS102 |
RTS332 |
OTS682 |
RTS362 |
RTS010 | |
|
Увеличение зрительной трубы, крат, | |||||
|
не менее |
30 | ||||
|
Диаметр входного зрачка, мм, не ме- | |||||
|
нее |
40 | ||||
|
Угловое поле зрения зрительной трубы, не менее |
1°30' | ||||
|
Наименьшее расстояние визирова- | |||||
|
ния, м, не менее |
1 | ||||
|
Диапазон компенсации компенсатора, минута |
±3 | ||||
|
Цена деления круглого установочного уровня, минута/2 мм |
8 | ||||
|
Напряжение питания постоянного тока, В: внутренняя аккумуляторная батарея |
7,4 | ||||
|
Диапазон рабочих температур, °С |
от -20 до +50 | ||||
|
Габаритные размеры, мм, не более: | |||||
|
длина |
175 |
185 | |||
|
ширина |
178 |
220 | |||
|
высота |
340 |
360 | |||
|
Масса с трегером и аккумуляторной батареей, кг, не более |
5,1 |
6,0 |
5,5 |
5,5 |
5,8 |
