Номер по Госреестру СИ: 88086-23
88086-23 Мультиметры цифровые
(АКИП-2203A)
Назначение средства измерений:
Мультиметры цифровые АКИП-2203А (далее - мультиметры) предназначены для измерений напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Внешний вид.
Мультиметры цифровые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Назначение» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1406 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Стандарт предприятия "Fujian Lilliput Optoelectronics Technology Co., Ltd.", Китай на мультиметры цифровые АКИП-2203A, Certificate № 00220Q24135R3M.
Правообладатель«Fujian Lilliput Optoelectronics Technology Co., Ltd.», Китай
Адрес: The Mansion of Optoelectronics No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China
Телефон: +86 596 213 0430
Факс: +86 596 210 9272
Web-сайт: http://www.owon.com.hk
Изготовитель
«Fujian Lilliput Optoelectronics Technology Co., Ltd.», КитайАдрес: The Mansion of Optoelectronics No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China
Телефон: +86 596 213 0430
Факс: +86 596 210 9272
Web-сайт: http://www.owon.com.hk
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«Fujian Lilliput Optoelectronics Technology Co., Ltd.», КитайАдрес: The Mansion of Optoelectronics No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China
Телефон: +86 596 213 0430
Факс: +86 596 210 9272
Web-сайт: http://www.owon.com.hk
Конструктивно мультиметры выполнены в виде портативных многофункциональных измерительных приборов с батарейным питанием.
Принцип действия мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму с помощью аналого-цифрового преобразователя с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Мультиметры исполняются в двух модификациях: АКИП-2203A, АКИП-2203/1A. Модификации различаются наличием беспроводного интерфейса Bluetooth.
На лицевой панели мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, поворотный переключатель режимов работы, входные разъемы для подключения измерительных проводов.
На задней панели мультиметров расположены батарейный отсек, упор-подставка и серийный номер. Серийный номер состоит из арабских цифр и наносится на корпус в виде наклейки.
Общий вид мультиметров, места нанесения знака утверждения типа и серийного номера представлены на рисунке 1.
Опломбирование мультиметров не предусмотрено.
Конструкция мультиметров не предусматривает нанесения знаков поверки.
А
ГО APO
AKIP-2203A
in и нill I ill пиши
18210121
Range
VOHz-M-
▲
TRUE
RMS
20A pA mA COM tfF+M
A A ‘
Я А,
C€
TRUE RMS 2G000 Counts

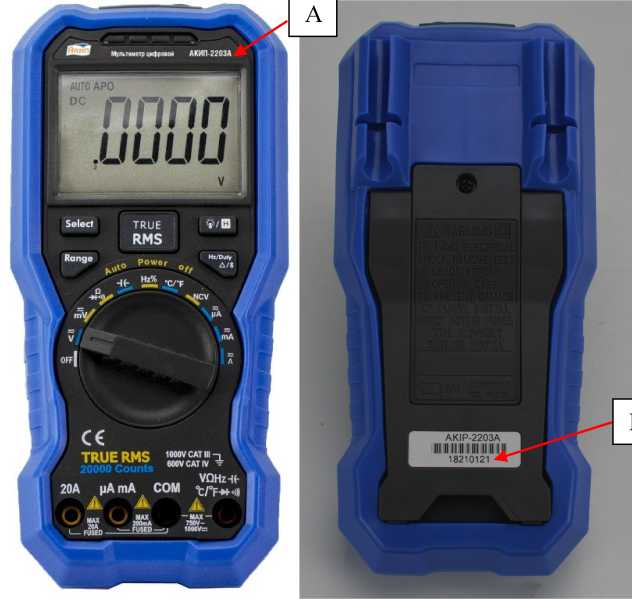

Рисунок 1 - Общий вид мультиметров, места нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 9 - Комплектность мультиметров
Наименование |
Обозначение |
Количество, шт. |
Мультиметр |
модификация (по заказу): АКИП-2203А, АКИП-2203/1А |
1 |
Защитный чехол с подставкой |
- |
1 |
Измерительные провода |
- |
2 |
Зажим типа «крокодил» в изоляции |
- |
2 |
Источник питания |
6F22 (Крона) |
1 |
Термопара K-типа |
- |
1 |
Руководство по эксплуатации |
- |
1 |
Таблица 1 - Метрологические характеристики мультиметров в режиме измерений напряжения
постоянного тока
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
0,02 |
0,000001 |
±(0,005^иизм|1)+10^к) |
0,2 |
0,00001 |
±(0,005-^+10*) |
2 |
0,0001 |
±(0,01-|иизм|+2-к) |
20 |
0,001 |
±(0,01-|иизм|+2-к) |
200 |
0,01 |
±(0,01-|иизм|+2-к) |
1000 |
0,1 |
±(0,015^|иизм|+5^к) |
Примечание: 11 иизм - измеренное значение напряжения постоянного тока, В. |
Таблица 2 - Метрологические характеристики мультиметров в режиме измерений напряжения переменного тока частотой от 40 до 1000 Гц
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k, В |
Пределы допускаемой абсолютной погрешности, В |
0,02 |
0,000001 |
±(0,05^изм1)+10^) |
0,2 |
0,00001 |
±(0,05-0^+10*) |
2 |
0,0001 |
±(0,05-0^+10*) |
20 |
0,001 |
±(0,05-0зм+10*) |
200 |
0,01 |
±(0,05-0зм+10*) |
750 |
0,1 |
±(0,08-0зм+10*) |
Примечания: 1) иизм - измеренное значение напряжения постоянного тока, В. |
Таблица 3 - Метрологические характеристики мультиметров в режиме измерений силы
постоянного тока
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности, А |
0,0002 |
1^10-8 |
±(0,05-|[ИЗм|1)+10*) |
0,002 |
140-7 |
±(0,05-|1ИЗм|+10-к) |
0,02 |
140-6 |
±(0,05-|1ИЗм|+10-к) |
0,2 |
140-5 |
±(0,05-|1изм|+10-к) |
202) |
140-3 |
±(0,2-|1ИЗм|+10-к) |
Примечания:
|
должна превышать 2 минуты, | |
пауза между измерениями должна быть не менее 10 минут. Для силы тока от 15 до 20 А | ||
длительность измерений не должна превышать 10 секунд, пауза между измерениями должна | ||
быть не менее 15 минут. |
Таблица 4 - Метрологические характеристики мультиметров в режиме измерений силы
переменного тока частотой от 40 до 1000 Г ц
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности, А |
0,0002 |
1^10-8 |
±(0,08<[изм1)+10^к) |
0,002 |
140-7 |
±(0,08^1изм+10^к) |
0,02 |
140-6 |
±(0,08^1изм+10^к) |
0,2 |
140-5 |
±(0,08^1изм+10^к) |
202) |
140-3 |
±(0,25-Ь,зм+10-к) |
Примечания:
|
должна превышать 2 минуты, | |
пауза между измерениями должна быть не менее 10 минут. Для силы тока от 15 до 20 А | ||
длительность измерений не должна превышать 10 секунд, пауза между измерениями должна | ||
быть не менее 15 минут. |
Таблица 5 - Метрологические характеристики мультиметров в режиме измерений
сопротивления постоянному току
Верхний предел поддиапазона измерений, Ом |
Значение единицы младшего разряда k, Ом |
Пределы допускаемой абсолютной погрешности, Ом |
2402 |
Т10-2 |
±(0,05<Иизм1)+10^к) |
2403 |
1-10'1 |
±(0,03^изм+3-к) |
2404 |
1 |
±(0,03^изм+Тк) |
2405 |
1-10 |
±(0,03^изм+Тк) |
2406 |
1402 |
±(0,03^изм+Тк) |
2407 |
1403 |
±(0,05^изм+Тк) |
2408 |
Т104 |
±(0,5^изм+10^к) |
Примечание: 1) -R-изм - измеренное значение сопротивления, Ом. |
Таблица 6 - Метрологические характеристики мультиметров в режиме измерений
электрической емкости
Верхний предел поддиапазона измерений, мкФ |
Значение единицы младшего разряда к, мкФ |
Пределы допускаемой абсолютной погрешности, мкФ |
240-3 |
±(0,03^Сизм1)+10^к) | |
240-2 |
140-5 |
±(0,03-Сизм+10-к) |
240-1 |
Т10-4 |
±(0,03-Сизм+10-к) |
2 |
140-3 |
±(0,03-Сизм+10-к) |
2-10 |
140-2 |
±(0,03-Сизм+10-к) |
2402 |
1-10’1 |
±(0,03-Сизм+10-к) |
2403 |
1 |
±(0,03-Сизм+10-к) |
2404 2) |
1-10 |
±(0,03-Сизм+10-к) |
Примечания:
|
Таблица 7 - Метрологические характеристики мультиметров в режиме измерений частоты
Верхний предел поддиапазона измерений, Г ц |
Значение единицы младшего разряда к, Гц |
Пределы допускаемой абсолютной погрешности, Гц |
2402 |
140-2 |
±(0,01ТизмП+^к) |
2403 |
1-10’1 |
±(0,01Тизм+4^к) |
2404 |
1 |
±(0,01Тизм+4^к) |
2405 |
1-10 |
±(0,01Тизм+4^к) |
2406 |
1402 |
±(0,01Тизм+4^к) |
2407 |
1403 |
±(0,01Тизм+4^к) |
Примечания:
100 мВскз, в диапазоне частот от 4 до 8 МГц - не менее 200 мВскз, в диапазоне частот свыше 8 МГц - не менее 300 мВскз. |
Таблица 8 - Технические характеристики мультиметров
Наименование характеристики |
Значение |
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
Рабочие условия применения:
|
от 0 до +40 80 от 84,0 до 106,7 |
Масса, кг, не более |
0,320 |
Габаритные размеры (ширинахвысотахглубина), мм |
190х90х56 |
