Назначение средства измерений:
Твердомеры SUBRAMAX T (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла ГОСТ 9013-59, Супер-Роквелла ГОСТ 22975-78.
Внешний вид.
Твердомеры
Рисунок № 1
Внешний вид.
Твердомеры
Рисунок № 2
Внешний вид.
Твердомеры
Рисунок № 3
Внешний вид.
Твердомеры
Рисунок № 4
Внешний вид.
Твердомеры
Рисунок № 5
Внешний вид.
Твердомеры
Рисунок № 6
Внешний вид.
Твердомеры
Рисунок № 7
Внешний вид.
Твердомеры
Рисунок № 8
Внешний вид.
Твердомеры
Рисунок № 9
Внешний вид.
Твердомеры

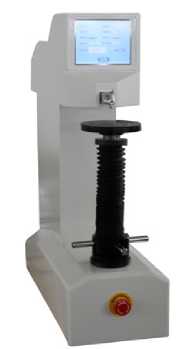

Рисунок № 10
Общие сведения
Дата публикации - 30.01.2023
Срок свидетельства - 27.01.2028
Номер записи - 189959
ID в реестре СИ - 1405363
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТР-У, ТР, Нет модификации, мод. SUBRAMAX ТР-М, мод. SUBRAMAX TР, мод. SUBRAMAX TP, Subramaxt TP, SUBRAMAX ТРC, SUBRAMAX ТР-У, SUBRAMAX ТР-М, SUBRAMAX ТР, SUBRAMAX TР-У, SUBRAMAX TР, SUBRAMAX TR, SUBRAMAX TPC, SUBRAMAX TP, SUBRAMAX T,
Производитель
Изготовитель - Общество с ограниченной ответственностью НПЦ СУБРА (ООО НПЦ "СУБРА")
Страна - РОССИЯ
Населенный пункт - Республика Башкортостан, г. Нефтекамск
Уведомление о начале осуществления предпринимательской деятельности -
В данном отчете представлена детальная информация о межповерочных интервалах (МПИ) для группы СИ за выбранный год.
Процесс анализа начинается со строительства гистограмм МПИ для каждого типа СИ. Данные для гистограмм берутся из свидетельств о поверке, где указаны интервалы между поверками в днях. После построения гистограмм производится фильтрация данных путем усреднения интервалов для выделения наиболее популярных МПИ. Полученные усредненные данные используются для построения круговых и колончатых диаграмм, а также для заполнения таблицы. В таблице указывается количество поверок в шт. и %, а также усредненные значения МПИ в целых числах и процентах.
Отчет также содержит информацию о наименованиях и МПИ типов СИ, которые были поверены в выбранный период, и количестве выполненных по ним поверок. Эта информация может быть полезна для анализа популярности и использования различных типов СИ.
Кроме того, отчет включает статистику по количеству типов СИ, утвержденных в текущем году, и МПИ, присвоенных этим СИ. По каждому МПИ приводится статистика по количеству типов СИ и количеству поверок за все время существования ФГИС АРШИН. Эта информация может быть использована для оценки популярности новых типов СИ и их использования в будущем.
В целом, данный отчет представляет ценную информацию для профессионалов, работающих с СИ и интересующихся анализом межповерочных интервалов и их использования в различных областях промышленности.
Статистика
Кол-во поверок - 210
Выдано извещений - 2
Кол-во периодических поверок - 50
Кол-во средств измерений - 14
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№173 от 2023.01.27 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Твердомеры (SUBRAMAX T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью НПЦ СУБРА (ООО НПЦ "СУБРА")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87978-23 27.01.2028 |
Твердомеры, SUBRAMAX T Общество с ограниченной ответственностью НПЦ СУБРА (ООО НПЦ "СУБРА") (РОССИЯ Республика Башкортостан, г. Нефтекамск) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Твердомеры (SUBRAMAX T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 160 | 13 | 159 | 1 | 0 | 160 | 159 | 1 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 4 | 1 | 3 | 0 | 4 | 1 | 3 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 5 | 2 | 0 | 5 | 0 | 4 | 0 | 4 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ФБУ "КУРСКИЙ ЦСМ" (RA.RU.311463) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ИМЗ", АО "ИЖЕВСКИЙ МЕХАНИЧЕСКИЙ ЗАВОД" (RA.RU.311518) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Твердомеры (SUBRAMAX T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Калининградский ЦСМ Калининградская область |
3102 | 4978 |
|
ФБУ УРАЛТЕСТ Свердловская область |
6037 | 4978 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
3332 | 4978 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
7442 | 4978 |
Программное обеспечение
Программное обеспечение «Max-Test» разработано специально для твердомеров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.8 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа расположен на идентификационной табличке.Общий вид твердомеров представлены на Рисунках 1-6.
Рисунок 1 - Общий вид твердомеров SUBRAMAX ТР, ТС, ТРС
Рисунок 2 - Общий вид твердомеров SUBRAMAX ТР-М, ТС-М, ТРС-М
Рисунок 3 - Общий вид твердомеров SUBRAMAX ТР-В, ТС-В, ТРС-В
Рисунок 4 - Общий вид твердомеров SUBRAMAX ТР-К, ТС-К, ТРС-К
Рисунок 5 - Общий вид твердомеров SUBRAMAX ТР-М-К, ТС-М-К, ТРС-М-К
Рисунок 6 - Общий вид твердомеров SUBRAMAX ТР-В-К, ТС-В-К, ТРС-В-К
Место нанесения заводского номера
Рисунок 7 - Пример типовой идентификационной таблички
Место нанесения знака утверждения типа
Программное обеспечениеПрограммное обеспечение «Max-Test» разработано специально для твердомеров и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Программное обеспечение защищено от несанкционированного доступа ключом электронной защиты. Уровень защиты программного обеспечения «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
«Max-Test» |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.8 |
|
Цифровой идентификатор ПО |
- |
Метрологические и технические характеристики твердомеров представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики твердомеров.
|
Наименование характеристики |
Значение | ||||
|
1 |
2 |
3 |
4 | ||
|
Модификация твердомера |
SUBRAMAX ТР SUBRAMAX ТР-К SUBRAMAX ТР-М SUBRAMAX ТР-М-К SUBRAMAX ТР-В SUBRAMAX ТР-В-К |
SUBRAMAX ТРС SUBRAMAX ТРС-К SUBRAMAX ТРС-М SUBRAMAX ТРС-М-К SUBRAMAX ТРС-В SUBRAMAX ТРС-В-К |
SUBRAMAX ТС SUBRAMAX ТС-К SUBRAMAX ТС-М SUBRAMAX ТС-М-К SUBRAMAX ТС-В SUBRAMAX ТС-В-К | ||
|
Шкалы твердости Роквелла |
HRA, HRB, HRC |
- | |||
|
Шкалы твердости Супер-Роквелла |
- |
HRN, HRT | |||
|
Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
588, 980,7 1471 |
4 (60) (100) (150 |
- | ||
|
Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) |
- |
| |||
|
Предварительная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) |
- | |||
|
Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) |
- |
29,42 (3) | |||
|
Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,5 |
- | |||
|
Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Роквелла, % |
±2,0 |
- | |||
|
Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Супер-Роквелла, % |
- |
±0,66 | |||
|
Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
±2,0 | ||||
|
Диапазон измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
- | |||
Продолжение таблицы 2.
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
±1,2 ±3,0 ±2,0 ±2,0 ±1,5 ±1,0 |
- | |
|
Диапазон измерений твердости по шкалам Супер-Роквелла |
- |
от 70 до 90 включ. HR15N от 90 до 94 включ. HR15N от 40 до 76 включ. HR30N св. 76 до 86 включ.HR30N от 20 до 78 HR45N от 62 до 93 HR15T от 15 до 70 включ. HR30T св. 70 до 82 включ. HR30T от 10 до 72 HR45T | |
|
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла от 70 до 90 вклич. HR15N св. 90 до 94 включ. HR15N от 40 до 76 включ. HR30N св. 76 до 86 включ. HR30N от 20 до 78 HR45N от 62 до 93 HR15T от 15 до 70 включ. HR30T св. 70 до 82 включ. HR30T от 10 до 72 HR45T |
- |
±2,0 ±1,0 ±2,0 ±1,0 ±2,0 ±3,0 ±3,0 ±2,0 ±3,0 | |
Таблица 3 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Модификация |
SUBRAMAX ТС SUBRAMAX ТС-М SUBRAMAX ТС-В |
SUBRAMAX ТР SUBRAMAX ТР-М SUBRAMAX ТР-В |
SUBRAMAX ТРС SUBRAMAX ТРС-М SUBRAMAX ТРС -В(К) |
|
Шкалы твердости |
HR15N, HR15T(W) HR30N, HR30t(w) HR45N, HR45t(w) |
HRA, HRB(W), HRC(W), HRD(W), HRE(W), HRF(W), HRG(W), HRH(W), HRk(w) | |
|
- |
HR15N, HR15T(W) HR30N, HR30T(W) HR45N, HR45T(W) | ||
Продолжение таблицы 3.
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Диапазон определения твердости |
от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) |
от 20 д от 10 до от 10 до от 40 до от 70 до от 60 до от 30 до от 80 до от 40 до 1 |
о 95 HRA 00 HRB(W) 70 HRC(W) 77 HRD(W) 00 HRE(W) 100 HRF(W) 94 HRG(W) 100 HRH(W) 100 hrk(w) |
|
- |
от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) | ||
Таблица 4 - Общие технические характеристики твердомеров.
|
Наименование параметра |
Значение параметра |
|
Параметры электрического питания - напряжение питания, В |
220 ±10 % |
|
- потребляемая мощность, В^А, не более |
400 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +28 |
|
- относительная влажность воздуха, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры твердомеров, не более, мм** - длины |
830 (1220)* |
|
- ширина |
500 (640)* |
|
- высота |
880 (1300)* |
|
Масса твердомеров, не более, кг** |
165 (370)* |
|
* - твердомеры с увеличенной рабочей частью ** - по согласованию с заказчиком габаритные размеры и масса могут быть изменены | |
Таблица 5 - Диапазоны твердости, величины испытательных нагрузок и виды индентеров.
|
Шкала твердости |
Нагрузка, Н, (кгс) |
Вид индентора |
Диапазон твердости, НR |
|
HRA |
588,4 (60) |
Алмазный конус |
от 20 до 95 |
|
HRB |
980,7 (100) |
Шарик 01,588 мм |
от 10 до 100 |
|
HRC |
1471 (150) |
Алмазный конус |
от 10 до 70 |
|
HRD |
980,7 (100) |
Алмазный конус |
от 40 до 77 |
|
HRE |
980,7 (100) |
Шарик 03,175 мм |
от 70 до 100 |
|
HRF |
588,4 (60) |
Шарик 0 1,588 мм |
от 60 до 100 |
|
HRG |
1471 (150) |
Шарик 0 1,588 мм |
от 30 до 94 |
|
HRH |
588,4 (60) |
Шарик 0 3,175 мм |
от 80 до 100 |
|
HRK |
1471 (150) |
Шарик 0 3,175 мм |
от 40 до 100 |
наносится типографским способом на титульный лист эксплуатационной документации и краской на идентификационную табличку.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Руководство по эксплуатации SUBRAMAX Т-РЭ. Раздел 7 - выполнение измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. «№ 3462 Об утверждении Государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;
ГОСТ 9013-59 (ИСО 6508-86) Металлы. Метод измерения твердости по Роквеллу;
ГОСТ 22975-78 Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу);
ТУ 28.99.39-007-34044552-2020 «Твердомеры SUBRAMAX Т. Технические условия».
ПравообладательОбщество с ограниченной ответственностью НПЦ СУБРА (ООО НПЦ «СУБРА»)
ИНН: 0264076411
Юридический адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Изготовитель
Общество с ограниченной ответственностью НПЦ СУБРА (ООО НПЦ «СУБРА»)ИНН: 0264076411
Юридический адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20 Адрес места осуществления деятельности: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
|
Лист № 8 Всего листов 8 | |
Испытательный центрФедеральное бюджетное учреждение «Государственный |
региональный |
Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Телефон: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Общество с ограниченной ответственностью НПЦ СУБРА (ООО НПЦ «СУБРА»)ИНН: 0264076411
Юридический адрес: 452695, Республика Башкортостан, г. Нефтекамск, ул. Янаульская, д. 20
Телефон: +7 (34783) 3-65-48
E-Mail: info@subramax.ru
Принцип действия твердомеров основан на статическом вдавливании алмазного конусного или шарикового индентора с последующим измерением глубины внедрения (погружения) индентора.
Твердомеры представляют собой стационарное средство измерения, состоящее из механизма приложения нагрузки (ручного или автоматического), блока управления процессом испытаний (ЖК-дисплей с набором функциональных клавиш, сенсорный экран или рычажная система) и индикаторного устройства (цифровое/аналоговое).
Твердомеры выпускаются следующих модификаций SUBRAMAX T: Р, Р-М, Р-В, С, С-М, С-В, РС, РС-М, РС-В, Р(С)(РС)-К, Р(С)(РС)-М-К, Р(С)(РС)-В-К в зависимости от пожеланий (задач) потребителя изготавливаются по модульному принципу и отличаются: степенью автоматизации, способом вывода результатов измерений, местом расположения органов управления процессом испытаний, габаритными размерами и массой. Количество модификаций - 18.
Структура условного обозначения твердомеров SUBRAMAX Т(Х) - Y(L) N К, где X- метод измерения твердости:
Р- метод Роквелла; С- метод Супер-Роквелла; РС- методы Роквелла и Супер-Роквелла; Y - способ нагружения и отображения информации:
М - электромеханическое приложение нагрузки, аналоговая отсчетная система;
В- электромеханическое приложение нагрузки, цифровая отсчетная система (сенсорный экран или строчный дисплей и клавиатура);
Без обозначения - ручное приложение нагрузки, аналоговая отсчетная система; L-вариант исполнения:
Без обозначения - базовое исполнение;
У - увеличенное рабочее пространство;
N - возможность подключения вспомогательных устройств:
Без обозначения - сервисная функция отсутствует;
ПК - персональный компьютер;
К - наличие возможности измерения твердости внутренних поверхностей:
Без обозначения - сервисная функция отсутствует;
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на типовую идентификационную табличку методом ударного клейма или гравировкой. Сама идентификационная табличка располагается на фронтальной стороне твердомера.
Пломбирование твердомеров не предусмотрено.
Нанесение знака поверки на корпус средства измерения не предусмотрено.
Знак утверждения типа расположен на идентификационной табличке.
Общий вид твердомеров представлены на Рисунках 1-6.
Рисунок 1 - Общий вид твердомеров SUBRAMAX ТР, ТС, ТРС
Рисунок 2 - Общий вид твердомеров SUBRAMAX ТР-М, ТС-М, ТРС-М
Рисунок 3 - Общий вид твердомеров SUBRAMAX ТР-В, ТС-В, ТРС-В
Рисунок 4 - Общий вид твердомеров SUBRAMAX ТР-К, ТС-К, ТРС-К
Рисунок 5 - Общий вид твердомеров SUBRAMAX ТР-М-К, ТС-М-К, ТРС-М-К
Рисунок 6 - Общий вид твердомеров SUBRAMAX ТР-В-К, ТС-В-К, ТРС-В-К
Место нанесения заводского номера
Рисунок 7 - Пример типовой идентификационной таблички
Место нанесения знака утверждения типа
|
Таблица 6 - Комплектность твердомеров S |
UBRAMAX Т. | |
|
Наименование |
Обозначение |
Количество |
|
Твердомер |
SUBRAMAX Т(Х) - Y(L) N К |
1 шт. |
|
Индентор 0 1,588 мм* |
стальной/твердосплавный |
1 шт. |
|
Индентор 0 3,175 мм* |
стальной/твердосплавный |
1 шт. |
|
Индентор 0 6,35 мм* |
стальной/твердосплавный |
1 шт. |
|
Индентор 0 12,7 мм* |
стальной/твердосплавный |
1 шт. |
|
Алмазный наконечник* |
1 шт. | |
|
Большой плоский стол* |
1 шт. | |
|
Малый плоский стол* |
1 шт. | |
|
V-образный стол* |
1 шт. | |
|
Меры твердости* |
1 комп. | |
|
Кабель питания |
1 шт. | |
|
ПК с ПО* |
1 шт. | |
|
Упаковочный футляр* |
1 шт. | |
|
Паспорт |
SUBRAMAX Т-ПС |
1 экз. |
|
Руководство по эксплуатации |
SUBRAMAX Т-РЭ |
1 экз. |
|
*по согласованию с заказчиком | ||
твердомеров представлены в таблицах 2-3.
Таблица 2 - Метрологические характеристики твердомеров.
|
Наименование характеристики |
Значение | ||||
|
1 |
2 |
3 |
4 | ||
|
Модификация твердомера |
SUBRAMAX ТР SUBRAMAX ТР-К SUBRAMAX ТР-М SUBRAMAX ТР-М-К SUBRAMAX ТР-В SUBRAMAX ТР-В-К |
SUBRAMAX ТРС SUBRAMAX ТРС-К SUBRAMAX ТРС-М SUBRAMAX ТРС-М-К SUBRAMAX ТРС-В SUBRAMAX ТРС-В-К |
SUBRAMAX ТС SUBRAMAX ТС-К SUBRAMAX ТС-М SUBRAMAX ТС-М-К SUBRAMAX ТС-В SUBRAMAX ТС-В-К | ||
|
Шкалы твердости Роквелла |
HRA, HRB, HRC |
- | |||
|
Шкалы твердости Супер-Роквелла |
- |
HRN, HRT | |||
|
Основная испытательная нагрузка по шкалам Роквелла, Н (кгс) |
588, 980,7 1471 |
4 (60) (100) (150 |
- | ||
|
Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс) |
- |
| |||
|
Предварительная нагрузка по шкалам Роквелла, Н (кгс) |
98,07 (10) |
- | |||
|
Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс) |
- |
29,42 (3) | |||
|
Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, % |
±0,5 |
- | |||
|
Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Роквелла, % |
±2,0 |
- | |||
|
Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Супер-Роквелла, % |
- |
±0,66 | |||
|
Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, % |
±2,0 | ||||
|
Диапазон измерений твердости по шкалам Роквелла |
от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
- | |||
Продолжение таблицы 2.
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла от 70 до 93 HRA от 25 до 80 включ. HRB св. 80 до 100 включ. HRB от 20 до 35 включ. HRC св. 35 до 55 включ. HRC св. 55 до 70 включ. HRC |
±1,2 ±3,0 ±2,0 ±2,0 ±1,5 ±1,0 |
- | |
|
Диапазон измерений твердости по шкалам Супер-Роквелла |
- |
от 70 до 90 включ. HR15N от 90 до 94 включ. HR15N от 40 до 76 включ. HR30N св. 76 до 86 включ.HR30N от 20 до 78 HR45N от 62 до 93 HR15T от 15 до 70 включ. HR30T св. 70 до 82 включ. HR30T от 10 до 72 HR45T | |
|
Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла от 70 до 90 вклич. HR15N св. 90 до 94 включ. HR15N от 40 до 76 включ. HR30N св. 76 до 86 включ. HR30N от 20 до 78 HR45N от 62 до 93 HR15T от 15 до 70 включ. HR30T св. 70 до 82 включ. HR30T от 10 до 72 HR45T |
- |
±2,0 ±1,0 ±2,0 ±1,0 ±2,0 ±3,0 ±3,0 ±2,0 ±3,0 | |
Таблица 3 - Технические характеристики твердомеров
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Модификация |
SUBRAMAX ТС SUBRAMAX ТС-М SUBRAMAX ТС-В |
SUBRAMAX ТР SUBRAMAX ТР-М SUBRAMAX ТР-В |
SUBRAMAX ТРС SUBRAMAX ТРС-М SUBRAMAX ТРС -В(К) |
|
Шкалы твердости |
HR15N, HR15T(W) HR30N, HR30t(w) HR45N, HR45t(w) |
HRA, HRB(W), HRC(W), HRD(W), HRE(W), HRF(W), HRG(W), HRH(W), HRk(w) | |
|
- |
HR15N, HR15T(W) HR30N, HR30T(W) HR45N, HR45T(W) | ||
Продолжение таблицы 3.
|
Наименование характеристики |
Значение | ||
|
1 |
2 |
3 |
4 |
|
Диапазон определения твердости |
от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) |
от 20 д от 10 до от 10 до от 40 до от 70 до от 60 до от 30 до от 80 до от 40 до 1 |
о 95 HRA 00 HRB(W) 70 HRC(W) 77 HRD(W) 00 HRE(W) 100 HRF(W) 94 HRG(W) 100 HRH(W) 100 hrk(w) |
|
- |
от 62 до 93 HR15T(W) от 15 до 82 HR30T(W) от 10 до 72 HR45T(W) | ||
Таблица 4 - Общие технические характеристики твердомеров.
|
Наименование параметра |
Значение параметра |
|
Параметры электрического питания - напряжение питания, В |
220 ±10 % |
|
- потребляемая мощность, В^А, не более |
400 |
|
Диапазон времени выдержки, с |
от 0 до 99 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +28 |
|
- относительная влажность воздуха, % |
до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры твердомеров, не более, мм** - длины |
830 (1220)* |
|
- ширина |
500 (640)* |
|
- высота |
880 (1300)* |
|
Масса твердомеров, не более, кг** |
165 (370)* |
|
* - твердомеры с увеличенной рабочей частью ** - по согласованию с заказчиком габаритные размеры и масса могут быть изменены | |
Таблица 5 - Диапазоны твердости, величины испытательных нагрузок и виды индентеров.
|
Шкала твердости |
Нагрузка, Н, (кгс) |
Вид индентора |
Диапазон твердости, НR |
|
HRA |
588,4 (60) |
Алмазный конус |
от 20 до 95 |
|
HRB |
980,7 (100) |
Шарик 01,588 мм |
от 10 до 100 |
|
HRC |
1471 (150) |
Алмазный конус |
от 10 до 70 |
|
HRD |
980,7 (100) |
Алмазный конус |
от 40 до 77 |
|
HRE |
980,7 (100) |
Шарик 03,175 мм |
от 70 до 100 |
|
HRF |
588,4 (60) |
Шарик 0 1,588 мм |
от 60 до 100 |
|
HRG |
1471 (150) |
Шарик 0 1,588 мм |
от 30 до 94 |
|
HRH |
588,4 (60) |
Шарик 0 3,175 мм |
от 80 до 100 |
|
HRK |
1471 (150) |
Шарик 0 3,175 мм |
от 40 до 100 |
