Номер по Госреестру СИ: 87875-23
87875-23 Измерители
(Сокол-ТДВ)
Назначение средства измерений:
Измерители Сокол-ТДВ (далее - измерители) предназначены для измерений температуры, относительной влажности и атмосферного давления.
Внешний вид.
Измерители
Рисунок № 1
Внешний вид.
Измерители
Рисунок № 2
Внешний вид.
Измерители
Рисунок № 3
Общие сведения
Дата публикации - 12.01.2023
Срок свидетельства - 11.01.2028
Номер записи - 189880
ID в реестре СИ - 1404982
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
СОКОЛ-ТДВ, нет модификации, мод. СОКОЛ-ТДВ,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")
Страна - РОССИЯ
Населенный пункт - г. Казань
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Статистика
Кол-во поверок - 46
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 38
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№22 от 2023.01.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители (Сокол-ТДВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80001-20 07.12.2025 |
Анемометры ультразвуковые , СОКОЛ-УЗ Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
82229-21 12.07.2026 |
Измерители уровня емкостные, ЭСКОРТ ТД-BLE Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
82228-21 12.07.2026 |
Измерители уровня емкостные, "ЭСКОРТ ТД-150" Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
2 года |
|
86663-22 01.09.2027 |
Анеморумбометры, СОКОЛ-А Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87325-22 14.11.2027 |
Измерители влажности, температуры, TH-BLE Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
87875-23 11.01.2028 |
Измерители, Сокол-ТДВ Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
88104-23 02.02.2028 |
Датчики влажности и температуры почвы, СОКОЛ-ДВП Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
90885-23 25.12.2028 |
Измерители уровня емкостные, ЭСКОРТ ТД-500 Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год - для измерителей с абсолютной погрешностью (при переводе из приведенной) ≤ ±3 мм; 2 года - для измерителей с абсолютной погрешностью (при переводе из приведенной) свыше ±3 мм |
|
92042-24 03.05.2029 |
Газоанализаторы, СОКОЛ-ГА Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
|
94573-25 07.02.2030 |
Осадкомеры, СОКОЛ-ДС1 Общество с ограниченной ответственностью "Техавтоматика" (ООО "Техавтоматика") (РОССИЯ г. Казань) |
ОТ МП |
1 год |
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Кто поверяет Измерители (Сокол-ТДВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "УГМС РЕСПУБЛИКИ ТАТАРСТАН" (1151) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ООО "НМОП" (RA.RU.311359) | 39 | 1 | 36 | 3 | 0 | 39 | 36 | 3 | ||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Измерители (Сокол-ТДВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) состоит из встроенного ПО в измерители и автономного ПО, устанавливаемого на ПК.
Встроенное ПО является метрологически значимым, устанавливается на заводе-изготовителе и предназначено для сбора, обработки и передачи полученных значений измерений по интерфейсу связи RS-485 и протоколам LLS, Modbus RTU. Влияние ПО на результаты измерений учтено при нормировании метрологических характеристик.
Автономное ПО является метрологически не значимым, устанавливается на ПК и предназначено для отображения измеренных значений и генерации отчета, называется «SokolMeteo-Monitor», можно скачать на сайте https://sokolmeteo.ru/ustanovka_i_ekspluatacia.
Уровень защиты встроенного программного обеспечения «средний» в соответствии с Рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного и автономного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Встроенное ПО |
Автономное ПО | |
|
Идентификационное наименование ПО |
недоступно пользователю |
S okolMeteo-Monitor |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.1* |
не ниже 1.0.1.48 |
|
Цифровой идентификатор ПО |
недоступно пользователю |
недоступно пользователю |
|
* Номер версии встроенного ПО доступен в программном обеспечении производителя. | ||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта и руководства по эксплуатации и на корпус преобразователя измерителей посредством лазерной гравировки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 1.5 раздела 1 «Общие сведения об изделии» и в разделе 7 «Сборка, порядок и особенности установки» документа «Измеритель Сокол-ТДВ. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Росстандарта от 15 декабря 2021 г. № 2885 «Об утверждении Государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1-10-1 - 1-107 Па»;
ТЕМГ.416311.007 ТУ Измеритель Сокол-ТДВ. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика») ИНН 1661008650
Адрес: 420127, г. Казань, ул. Дементьева, д. 2Б, корпус 4, офис 325
Телефон: +7(843) 537-83-91
Факс: +7(843) 537-83-88
Web-сайт: www.t-a-e.ru
Е-mail: info@t-a-e.ru
Изготовитель
Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика») ИНН 1661008650
Адрес: 420127, г. Казань, ул. Дементьева, д. 2Б, корпус 4, офис 325
Телефон: +7(843) 537-83-91
Факс: +7(843) 537-83-88
Web-сайт: www.t-a-e.ru
Е-mail: info@t-a-e.ru
Испытательный центр
центр
Федеральное бюджетное учреждение «Государственный региональный стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11, факс: +7 (499) 124-99-96 E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Техавтоматика» (ООО «Техавтоматика») ИНН 1661008650Адрес: 420127, г. Казань, ул. Дементьева, д. 2Б, корпус 4, офис 325
Телефон: +7(843) 537-83-91
Факс: +7(843) 537-83-88
Web-сайт: www.t-a-e.ru
Е-mail: info@t-a-e.ru
Конструктивно измерители состоят из крышки, дефлектора, преобразователя, кронштейна и датчика ТДВ, первичного преобразователя температуры, атмосферного давления и относительной влажности воздуха. Внутри преобразователя размещена электронная плата.
Принцип действия измерителей основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы и последующем преобразовании их в цифровой сигнал для дальнейшей передачи пользователю. Принцип действия датчиков ТДВ для измерений температуры и относительной влажности основан на изменении проводимости чувствительного элемента в зависимости от температуры и влажности воздуха соответственно, для измерений атмосферного давления - на пьезорезистивном эффекте - изменении сопротивления мембраны при ее деформировании под действием атмосферного давления. Полученные оцифрованные результаты измерений передаются на персональный компьютер (ПК) через кабель по интерфейсу связи RS-485.
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015 IP23.
Нанесение знака поверки на измерители не предусмотрено.
Серийный номер, обеспечивающий идентификацию каждого экземпляра средства измерений, наносится посредством лазерной гравировки на корпус преобразователя измерителей и имеет цифровое обозначение.

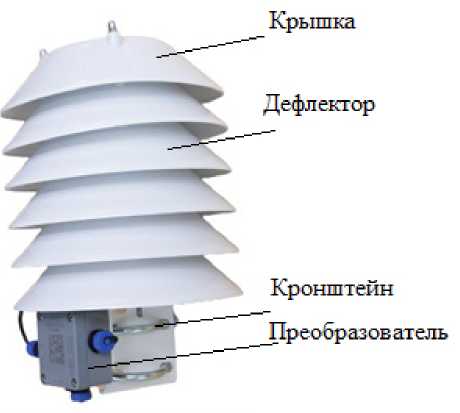

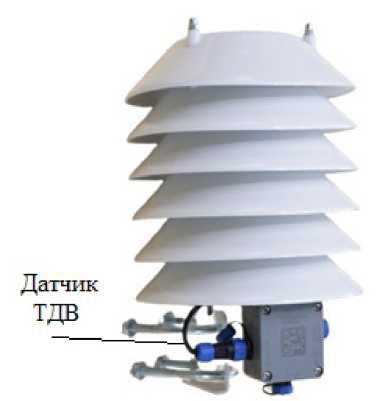

Рисунок 1 - Общий вид измерителей Сокол-ТДВ

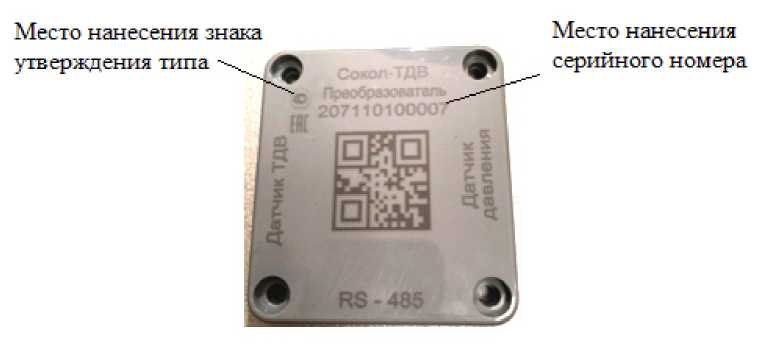

Рисунок 2 - Маркировочная крышка преобразователя измерителей Сокол-ТДВ с указанием мест нанесения знака утверждения типа и серийного номера
Пломбирование измерителей не предусмотрено. В целях защиты электронная плата залита компаундной смесью.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -60 до +55 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±0,4 (от -60 °С до -30 °С включ.) ±0,2 (свыше -30 °С до +50 °С включ.) ±0,4 (свыше +50 °С до +55 °С) |
|
Диапазон измерений относительной влажности, % |
от 1 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений относительной влажности, % |
±5 |
|
Диапазон измерений атмосферного давления, гПа |
от 540 до 1100 |
|
Пределы допускаемой абсолютной погрешности измерений атмосферного давления, гПа |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -60 до +55 от 1 до 100 от 540 до 1100 |
|
Параметры электрического питания: - напряжение питания постоянного тока, В |
от 5 до 30 |
|
Габаритные размеры (диаметр х высота), мм, не более |
200x319 |
|
Масса, кг, не более |
1,5 |
