Номер по Госреестру СИ: 82228-21
82228-21 Измерители уровня емкостные
("ЭСКОРТ ТД-150")
Назначение средства измерений:
Измерители уровня емкостные «ЭСКОРТ ТД-150» предназначены для
измерений уровня топлива в топливных баках транспортных средств и стационарных емкостях.

Внешний вид.
Измерители уровня емкостные

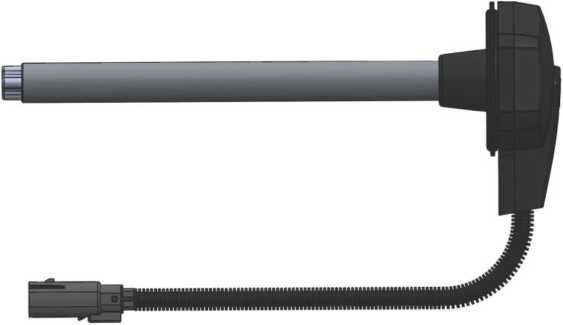

Рисунок № 1

Внешний вид.
Измерители уровня емкостные

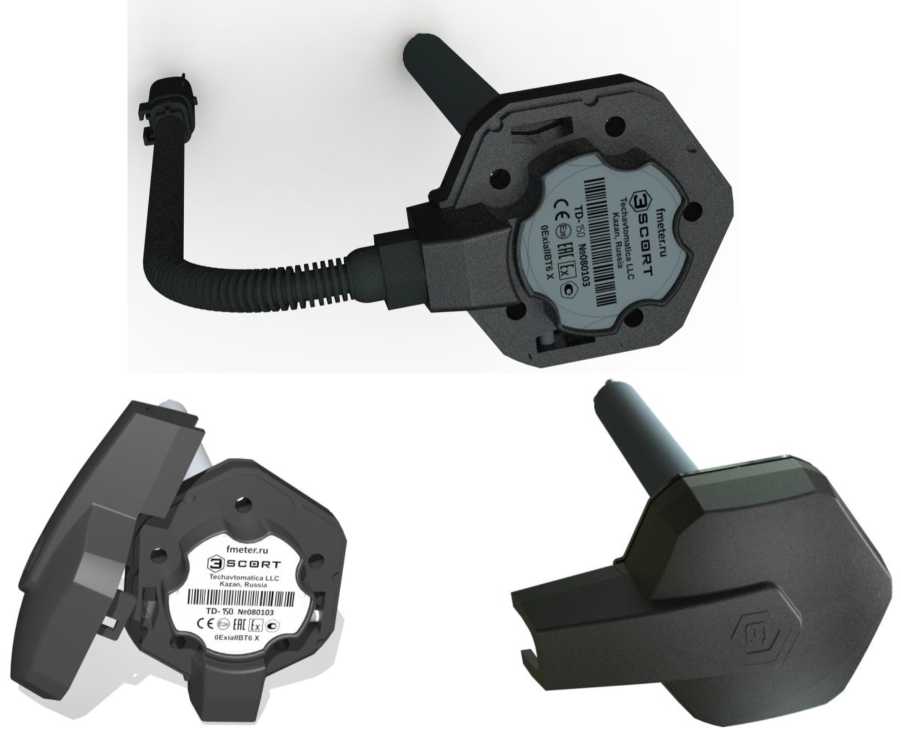

Рисунок № 2

Внешний вид.
Измерители уровня емкостные

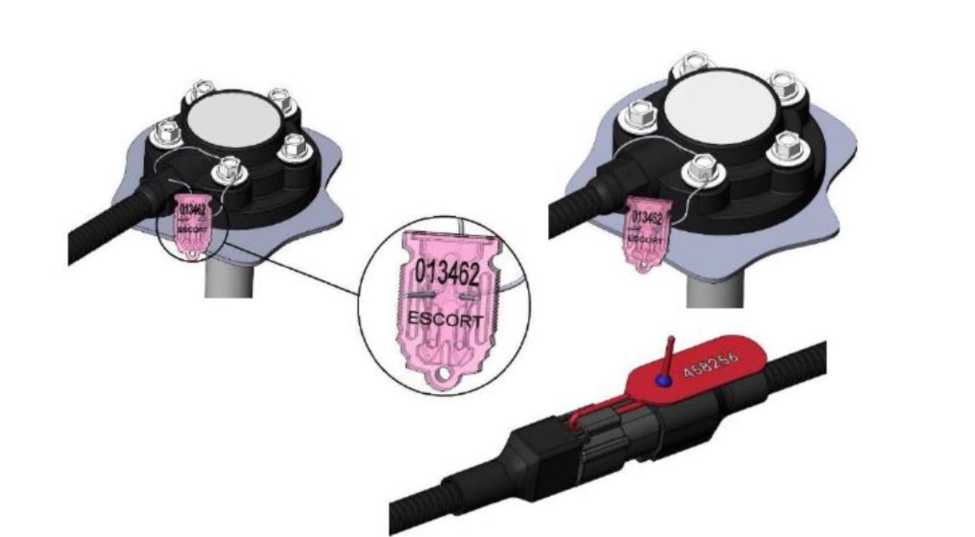

Рисунок № 3
Программное обеспечение
Программное обеспечение состоит из ПО TD150_V207, встроенного в измерители уровня емкостные «ЭСКОРТ ТД-150» и выполняющего функции измерений электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, и преобразования этого значения в цифровой код для передачи по интерфейсу RS-485, и автономного ПО для ПЭВМ Эскорт Конфигуратор, выполняющего функции настройки измерителя уровня емкостного «ЭСКОРТ ТД-150» и отображения измеренных значений уровня.
Влияние программного обеспечения не приводит к выходу метрологических характеристик измерителей уровня емкостных «ЭСКОРТ ТД-150» за пределы допускаемых значений.
Идентификационные данные ПО измерителей уровня емкостных «ЭСКОРТ ТД-150» отображаются на мониторе ПЭВМ.
Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационное данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TD150 V207 |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.7 |
|
Цифровой идентификатор ПО (контрольная сумма) |
6D46A9E1 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Таблица 2 - Идентификационное данные автономного программного обеспечения Эскорт Конфигуратор
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Эскорт Конфигуратор |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.2.36 |
|
Цифровой идентификатор ПО (контрольная сумма) |
62AD1113 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на корпус измерителей уровня емкостных «ЭСКОРТ ТД-150» методом печати, на титульный лист паспорта и руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 2.2 «Метод измерений» руководства по эксплуатации РЭ 26.51.52-00259320438-18.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям уровня емкостным «ЭСКОРТ ТД-150»Приказ Росстандарта от 30.12.2019 № 3459 Об утверждении государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов (часть 1)
Принцип действия измерителей уровня емкостных «ЭСКОРТ ТД-150» состоит в преобразовании электрической емкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в частоту на выходе и в цифровой код для передачи по интерфейсу RS-485.
Измерители уровня емкостные «ЭСКОРТ ТД-150» состоят из чувствительного элемента и корпуса, в котором размещены микроконтроллер, генератор частоты.
Измерители уровня емкостные «ЭСКОРТ ТД-150» изготавливаются с различной длиной чувствительного элемента.
Заводской (серийный) номер указывается на маркировочной табличке в цифровом обозначении.
Нанесение знака поверки на измерители уровня емкостные «ЭСКОРТ ТД-150» не предусмотрено.
Общий вид средства измерений представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа представлена на рисунке 2.

Рисунок 1- Общий вид средства измерений
Рисунок 2- Схема пломбировки от несанкционированного доступа
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель уровня емкостной |
«ЭСКОРТ ТД-150» |
1 шт. |
|
Устройство настройки^ |
ЭСКОРТ C-200 | |
|
Комплект монтажный^ |
- |
1 шт. |
|
Кабель соединительный^ |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ 26.51.52-002-59320438-18 |
1 экз. |
|
Паспорт |
ПС 26.51.52-002-59320438-18 |
1 экз. |
|
1) В соответствии с заказом | ||
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня в зависимости от длины чувствительного элемента, мм
|
от 0 до 2500 от 0 до 6000 |
|
Длина чувствительного элемента, мм |
от 150 до 6000 |
|
Пределы допускаемой приведенной погрешности измерений уровня к диапазону измерений, % |
±1 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
от 7 до 80 |
|
Ток потребления, мА, не более |
30 |
|
Потребляемая мощность, Вт, не более |
0,4 |
|
Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015 |
IP 67 |
|
Маркировка взрывозащиты |
0Ex ia IIB T6 X |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +50 |
|
- относительная влажность при температуре 25 °С, % |
от 45 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
Габаритные размеры, мм, не более | |
|
- длина |
80 |
|
- ширина |
80 |
|
- высота |
21+L1) |
|
Масса, кг, не более |
0,35+0,4<L1) |
|
1) L - длина чувствительного элемента, м | |
