Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

WM_Quartis

Metrolog X4

Modus

Номер версии

(идентификационный номер) ПО

не ниже V. 1

не ниже V.7

не ниже V. 1

Цифровой идентификатор ПО

-

Наименование

Обозначение

Количество

Машина координатно-измерительная

Wenzel

1 шт

Опоры для установки

1 к-т

Комплект защитных кожухов

1 к-т

Комплект воздушных фильтров

1 к-т

Компрессор

*

Осушитель

*

Магазин щупов

*

Комплект щупов

*

Неповоротная измерительная головка

*

Поворотная измерительная головка

*

Триггерный измерительный модуль

*

Сканирующий измерительный модуль

*

Лазерный сканер

*

Поворотный стол

*

Система термокомпенсации

*

Система активного виброгашения

*

Электронный USB ключ ПО

1 шт

Мышь

1 шт

Клавиатура

1 шт

Монитор

1 шт

Стационарный компьютер

1 шт

Джойстик управления

1 шт

Контроллер

1 шт

Рабочий стол для размещения контроллера

1 шт

Комплект кабелей

1 к-т

Паспорт

1 экз.

Руководство по эксплуатации

1 экз.

*-количество и модель определяется договором поставки

Наименование характеристики

Значение

LH 65 Premium-Select

LH 65 Premium

LH 65 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-650

Y

0-750        0-1200

0-750

0-1200

0-750

0-1200

Z

0-500

Измерительный датчик/головка

SP25M

SP25M

ТР200

SP25M

ТР200

РН20

ТР20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±0,8

±1,0

±1,3

±1,2

±1,5

±1,6

±1,7

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(°'^{S +} ^o)

Ф ⁺ 4Й>)

±(«+йо)

±(^{15 +} з1б)

±(¹⁷+з^)

Наименование характеристики

Значение

LH 87 Premium-

LH 87 Premium

LH 87 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-800

Y

0-1000

0-15000-2000

0-1000

0-1500

0-2000

0-1000

0-1500           0-2000

Z

0-700

Измерительный датчик/головка

SP25M

SP25M

SP80

REVO/

REVO-2

TP200

SP25M

SP80

REVO/

REVO-2

TP200

PH20

TP20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±0,8

±1,0

±1,2

±1,3

±1,2

±1,4

±1,5

±1,6

±1,7

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±1

08+ ^L 1

f       ^L i

I fl'¹ I M

+113+ ^L

+ fl.2+^

+ fl4+ ^L ’

+ Г15+ ¹ 1

f       ^L 1

_L | 1 7 _L         '1

⁺ 450J

^±l¹'°⁺400J

Ч¹" ¹ 400.'

^±v³ 400

“V 350,

± I¹'^{4 +} 350/

⁺35oJ

4^{16 +} 35frJ

^±'.^t7+4oo;

1: При использовании                                               2: где L- измеряемая длина, мм

• - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм            При использовании

• - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм          - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм

• - SP25M с щупом 0 4 х < 30 мм                                   - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм

• - SP80 со щупом 0 5 х 50 мм                                      - SP25M с щупом 0 4 х < 30 мм

• - REVO/REVO-2 с щупом 0 4 х < 30 мм                            - SP80 со щупом 0 5 х 50 мм

• - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм          - REVO/REVO-2 с щупом 0 4 х < 30 мм

- РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм

*Указанные значения достигаются при использовании термокомпенсации

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 108 Premium-Select

LH 108 Premium

LH 108 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-1000

Y

0- 0-

1200 1600

0- 0-

2000 3000

0-1200 0-1600 0-2000

0-3000

0-1200 0-1600 0-2000

0-3000

Z

0-800

Измерительный датчик/головка

SP25M

SP80

REVO/

REVO-2

SP25M

SP80

REVO/

REVO-2

TP200

SP25M

SP80

REVO/

REVO-2

TP200

PH20

TP20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±1,0

±1,2

±1,2

±1,4

±1,5

±1,4

±1,5

±1,7

±1,8

±1,9

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

.1. / и п J.       i

+(■12 + ^L 1

±1

L '

I (1 i ^L )

1 (1 5 I ^L 1

4(17+ ^L )

+ (-i я +     '

^±V^{j0 +} +50-¹

^±V^{j2 +} 450

¹ Г^{2 +} 400 J

^±V"  400/

?'^{5 +} 400.

^±Г- ⁺ 35oJ

=Н^{17 +} зво)

1: При использовании                                             2: где L- измеряемая длина, мм

• - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм           При использовании

• - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм           - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм

• - SP25M с щупом 0 4 х < 30 мм                                    - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм

• - SP80 со щупом 0 5 х 50 мм                                       - SP25M с щупом 0 4 х < 30 мм

• - REVO/REVO-2 с щупом 0 4 х < 30 мм                            - SP80 со щупом 0 5 х 50 мм

• - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм           - REVO/REVO-2 с щупом 0 4 х < 30 мм

- РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм

*Указанные значения достигаются при использовании термокомпенсации

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 1210 Premium-Select

LH 1210 Premium

LH 1210 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-1200

Y

0-1600 0-2000 0-2500 0-3000

0-1600 0-2000 0-2500 0-3000

0-1600

0-2000

0-2500

0-3000

Z

0-1000

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

SP25M

SP80

REVO/REVO-2

ТР200

SP25M

SP80

REVO/REVO-2

ТР200

РН20

ТР20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±1,6

±1,8

±2,1

±2,0

±2,3

±2,4

±2,5

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(^{16 +} 4^)

Д^{13 +} йо)

±(^{21 +} 4б»)

±(^2О + Йо)

±(²⁴ + з5о)

1: При использовании                                               2: где L- измеряемая длина, мм

• - ТР20 с модулем стандартного усилия и щупом 0 4x10 мм            При использовании

• - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм          - ТР20 с модулем стандартного усилия и щупом 0 4 х < 30 мм

• - SP25M с щупом 0 4 х < 30 мм                                   - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм

• - SP80 со щупом 0 5 х 50 мм                                      - SP25M с щупом 0 4 х < 30 мм

• - REVO/REVO-2 с щупом 0 4 х < 30 мм                            - SP80 со щупом 0 5 х 50 мм

• - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм           - REVO/REVO-2 с щупом 0 4 х < 30 мм

- РН20 с модулем стандартного усилия и щупом 0 4 х < 30 мм

*Указанные значения достигаются при использовании термокомпенсации

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 1512 Premium-Select

LH 1512 Premium

LH 1512 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-1500

Y

0-2000  0-2500    0-3000

0-2000     0-2500     0-3000

0-2000

0-2500           0-3000

Z

0-1200

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

SP25M

SP80

REVO/REVO-2

TP200

SP25M

SP80

REVO/REVO-2

TP200

PH20

TP20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±1,9

±2,1

±2,4

±2,3

±2,6

±2,7

±2,8

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

[       L 1

Д³¹⁺4бо)

±(^4бб)

±(²^3^o)

+

±(^{27 +} з1о)

^±(^Z'^{S +} ^»)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 1515 Premium-Select

LH 1515 Premium

LH 1515 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-1500

Y

0-2000  0-2500 0-3000 0-4000

0-2000 0-2500

0-3000 0-4000

0-2000

0-2500

0-3000

0-4000

Z

0-1500

Изме

штельный датчик/головка

SP25M

SP80

REVO/REVO-2

SP25M

SP80

REVO/REVO-2

ТР200

SP25M

SP80

REVO/REVO-2

ТР200

РН20

ТР20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,3

±2,5

±2,8

±2,8

±3,1

±3,2

±3,3

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±0

Д³'^{3 +} 4й)

±(²'^{3 +} 3^)

4-^

±(^{32 +} 3^)

(   М

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 2015 Premium-Select

LH 2015 Premium

LH 2015 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-2000

Y

0-3000

0-4000 0-5000

0-3000      0-4000      0-5000

0-3000

0-4000            0-5000

Z

0-1500

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

SP25M

SP80

REVO/REVO-2

ТР200

SP25M

SP80

REVO/REVO-2

TP200

PH20

TP20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,9

±3,2

±3,5

±3,5

±3,8

±3,9

±4,0

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

+

(¹⁹⁺35о)

±(^{Ы +} 4Й>)

Ф ⁺ з5о)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 2315 Premium-Select

LH 2315 Premium

LH2315 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-2300

Y

0-3000 0-4000 0-5000 0-6000

0-3000 0-4000

0-5000 0-6000

0-3000

0-4000

0-5000

0-6000

Z

0-1500

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

SP25M

SP80

REVO/REVO-2

TP200

SP25M

SP80

REVO/REVO-2

TP200

PH20

TP20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,9

±3,1

±3,4

±3,4

±3,7

±3,8

±3,9

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(ⁱ⁹⁺4^o)

(        ^L I

±(³'^1Ч-4Оо)

±(³-^{4 +} 45o)

±(^зл+йо!

Ф ⁺ 55о

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 2317 Premium-Select

LH 2317 Premium

LH2317 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-2300

Y

0-3000 0-4000 0-5000 0-6000

0-3000 0-4000 0-5000 0-6000

0-3000

0-4000

0-5000

0-6000

Z

0-1750

Изме

штельный датчик/головка

SP25M

SP80

REVO/REVO-2

SP25M

SP80

REVO/REVO-2

ТР200

SP25M

SP80

REVO/REVO-2

ТР200

РН20

ТР20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±3,3

±3,5

±3,8

±3,8

±4,1

±4,2

±4,3

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(” ⁺ 4^>)

±(^м+йо)

^±(^?'^S+^o)

±(^{4Д +} з^о)

±(⁴'^{2 +} зк'

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 55 Standard

ХО 55 Premium

Диапазон измерений линейных размеров по оси, мм

X

0-500

Y

0-500              0-700             0-1000

0-500

0-700

0-1000

Z

0-500

Измерительный датчик/головка

SP25

ТР200

ТР20

SP25

ТР200

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,0

±2,2

±2,6

±1,5

±1,6

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(²’ ⁺з5о)

±(¹⁵⁺з^)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 87 Standard

ХО 87 Premium

Диапазон измерений линейных размеров по оси, мм

X

0-800

Y

0-1000           0-1500

0-2000

0-1000

0-1500

0-2000

Z

0-700

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

ТР200

ТР20

SP25M

SP80

REVO/REVO-2

ТР200

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,2

±2,4

±2,8

±1,6

±1,7

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(“⁺зй>)

+

⁺з5б)

^±(^{is +} aUo)

^±(¹'⁶⁺^б)

±(^{17 +} З7ю)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 107 Standard

ХО 107 Premium

Диапазон измерений линейных размеров по оси, мм

X

0-1000

Y

0-1200           0-1500

0-2000

0-1200

0-1500

0-2000

Z

0-700

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

ТР200

ТР20

SP25M

SP80

REVO/REVO-2

ТР200

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,6

±2,8

±3,2

±1,8

±1,9

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

+

(^м+з5о)

Ф⁺зй>)

^±(^гв+Йо)

±(^{ы +} з5о)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 108 Standard

ХО 108 Premium

Диапазон измерений линейных размеров по оси, мм

X

0-1000

Y

0-1200        0-1500

0-2000

0-1200

0-1500

0-2000

Z

0-800

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

ТР200

ТР20

SP25M

SP80

REVO/REVO-2

ТР200

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,6

±2,8

±3,2

±1,8

±1,9

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

f       L \

^±Г^{6 +} зоо)

+

1 и

(²⁸⁺зй)

t   и

±Р-²⁺зй)

^±(¹'⁹⁺^о)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 1210 Standard

ХО 1210 Premium

Диапазон измерений линейных размеров по оси, мм

X

0-1200

Y

0-1600        0-2000        0-2500

0-3000

0-1600        0-2000        0-2500        0-3000

Z

0-1000

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

ТР200

ТР20

SP25M

SP80

REVO/REVO-2

ТР200

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,1

±2,4

±2,6

±1,9

±2,2

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

^±(²¹⁺з5о)

^±(^2Л+з5о)

+

(¹⁶⁺з5о)

^±(^1в+з5о)

±(²²⁺55о)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 1510 Standard

ХО 1510 Premium

Диапазон измерений линейных размеров по оси, мм

X

0-1500

Y

0-2000

0-2500

0-3000

0-2000       0-2500

0-3000

Z

0-1000

Измерительный датчик/головка

SP25M

SP80

REVO/REVO-2

ТР200

ТР20

SP25M

SP80

REVO/REVO-2

ТР200

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,4

±2,7

±2,9

±2,2

±2,5

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

1       L \

±(^{2Л +} 300.'

f       L \

^±(^Z'^{7 +} 30ftJ

1       L \

±(²⁹⁺зй)

l       t \

±(²²⁺35о)

±1

L ч

^{2 5 +} 350.)

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

SF 55 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-500

Y

0-500

Z

0-500

Измерительный датчик/головка

SP25

ТР200

РН20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±1,5

±1,8

±2,0

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(^1В

±(^{2Л +}3^)

1: При использовании                                               2: где L- измеряемая длина, мм

• - SP25M с щупом 0 4 х < 21 мм                                   При использовании

• - ТР200 с модулем стандартного усилия и щупом 0 4 х < 10 мм          - SP25M с щупом 0 4 х < 20 мм

• - РН20 с модулем ТР20 стандартного усилия и щупом 0 4 х < 10мм       - ТР200 с модулем стандартного усилия и щупом 0 4 х < 20 мм

- РН20 с модулем ТР20 стандартного усилия и щупом 0 4 х < 20мм *Указанные значения достигаются при использовании термокомпенсации

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

SF 87 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-800

Y

0-700

Z

0-700

Измерительный датчик/головка

SP25

ТР200

РН20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±2,6

±2,9

±3,1

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

Ф ⁺ зЗо)

Ф ⁺ зЗо)

1: При использовании                                               2: где L- измеряемая длина, мм

• - SP25M с щупом 0 4 х < 30 мм                                   При использовании

• - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм         - SP25M с щупом 0 4 х < 30 мм

• - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм           - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм

- РН20 с модулем ТР20 стандартного усилия и щупом 0 4 х < 30 мм *Указанные значения достигаются при использовании термокомпенсации

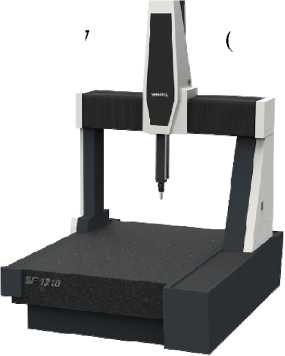

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

SF 1210 Premium

SF 1210 Standard

Диапазон измерений линейных размеров по оси, мм

X

0-1200

Y

0-1500

Z

0-1000

Измерительный датчик/головка

SP25M/SP80/

REVO/REVO-2

ТР200

РН20/ТР20

SP25M/

SP80/

REVO/REVO-2

TP200

PH20/TP20

Пределы допускаемой абсолютной погрешности измерительного датчика/головки¹, мкм*

±3,9

±4,2

±4,4

±4,9

±5,2

±5,4

Пределы допускаемой абсолютной погрешности измерений линейных размеров², мкм*

±(^{м +} зй)

₊(₄ 2+ ^L 1

L / .■    ■ _1               '

l ''. ■ a I-

+ ^52+ ^L 1

. fr 4 + ^L 1

^±l⁴'^{Z +} 300iJ

Ч^{44 1} 300/

^±l⁴'^{g +} 30»J

Ч⁵'² 300J

1: При использовании                                               2: где L- измеряемая длина, мм

• - SP25M с щупом 0 4 х < 30 мм                                   При использовании

• - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм         - SP25M с щупом 0 4 х < 30 мм

• - РН20 с модулем стандартного усилия и щупом 0 4 х < 10 мм           - ТР200 с модулем стандартного усилия и щупом 0 4 х < 30 мм

• - SP80 со щупом 0 5 х 50 мм                                        - РН20 с модулем стандартного усилия и щупом 0 4 х < 30мм

• - REVO/REVO-2 с щупом 0 4 х < 30 мм                            - SP80 со щупом 0 5 х 50 мм

- REVO/REVO-2 с щупом 0 4 х < 30 мм

*Указанные значения достигаются при использовании термокомпенсации

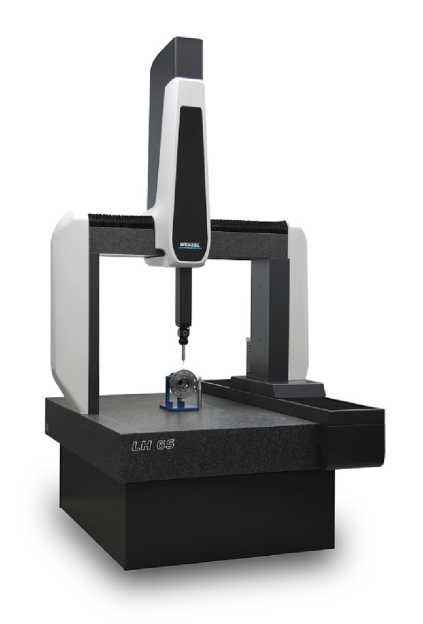

Наименование характеристики

Значение

LH 65 Premium-Select

LH 65 Premium

LH 65 Standard

Габаритные размеры, мм, не более

Длина

1650

2122

1650

2122

1650

2122

Ширина

1380

Высота*

2600

Масса КИМ, кг

1340

1895

1340

1895

1340

1895

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от+19 до+21                                   от+18 до+22

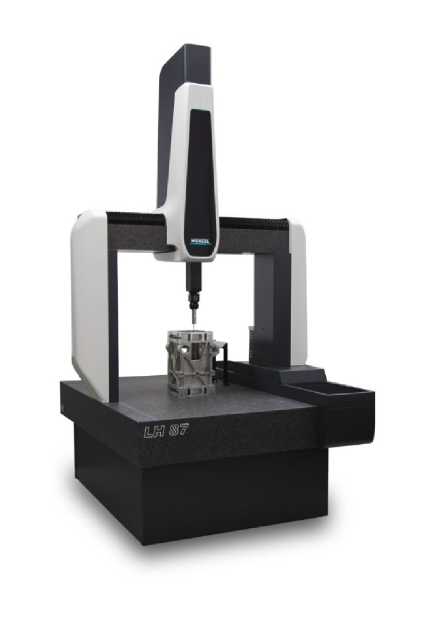

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 87 Premium-Select

LH 87 Premium

LH 87 Standard

Г абаритные размеры, мм, н< более

Длина

1980

2570

3070

1980

2570

3070

1980

2570

3070

Ширина

1700

Высота*

2962

Масса КИМ, кг

2275

3210

4340

2275

3210

4340

2275

3210

4340

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +19 до +21

от +18 до +22

от 40 до 70

* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

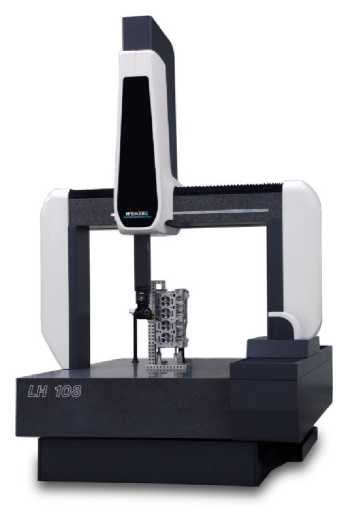

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 108 Premium-Select

LH 108 Premium

LH 108 Standard

Г абаритные размеры, мм, не более

Длина

2594

ЗОЮ

3410

4434

2594

ЗОЮ

3410

4434

2594

ЗОЮ

3410

4434

Ширина

2100

2150

2100

2150

2100

2150

Высота*

3210          3220

3180

3210

3220

3180

3210

3220

3180

Масса КИМ, кг

4480

5540

6925

10390

4480

5540

6925

10390

4480

5540

6925

10390

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +19 до +21

от +18 до +22

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение

характеристики

LH 1210 Premium-Select

LH 1210 Premium

LH 1210 Standard

Г абаритные

Длина

3077

3477

3977

4487

3077

3477

3977

4487

3077

3477

3977

4487

размеры, мм,

Ширина

2190

не более

Высота*

3590

3550

3600

3590

3550

3600

3590

3550

3600

Масса КИМ, кг

6000

8000

10200

12600

6000

8000

10200

12600

6000

8000

10200

12600

Параметры электрического питания:

- напряжение переменного тока, В

230

- частота переменного тока, Гц

50

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от +19 до +21

от +18 до +22

- относительная влажность, %

от 40 до 70

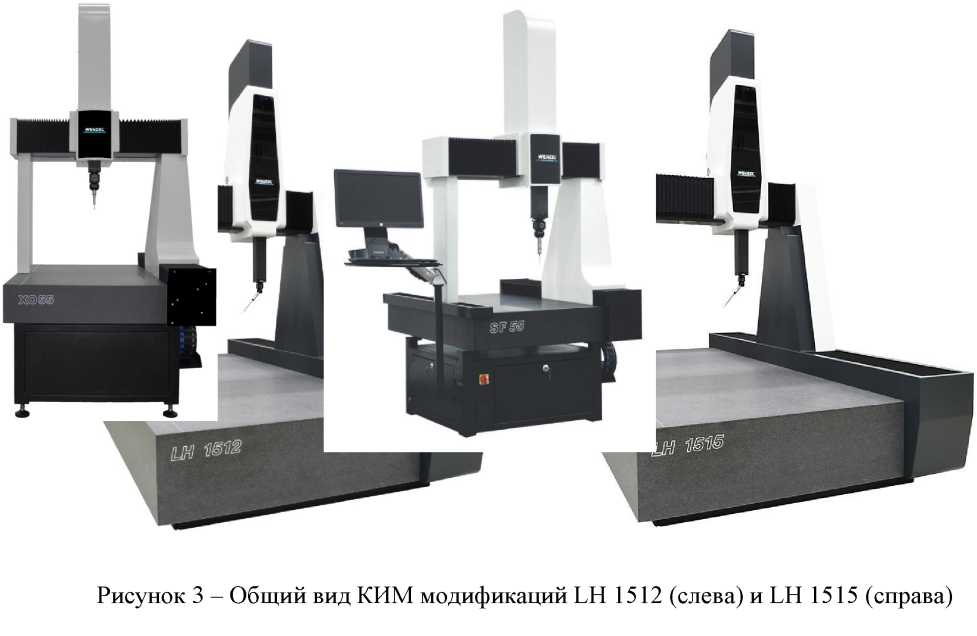

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 1512 Premium-Select

LH 1512 Premium

LH 1512 Standard

Г абаритные размеры, мм, не более

Длина

3577

4077

4587

3577

4077

4587

3577

4077

4587

Ширина

2580

Высота*

4070

4120

4070

4120

4070

4120

Масса КИМ, кг

10910

12450

15400

10910

12450

15400

10910

12450

15400

Параметры электрического питания: - напряжение переменного тока, В-частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +19 до +21

от +18 до +22

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение

характеристики

LH 1515 Premium-Select

LH 1515 Premium

LH 1515 Standard

Г абаритные

Длина

3577

4077

4587

5660

3577

4077

4587

5660

3577

4077

4587

5660

размеры, мм,

Ширина

2580

не более

Высота*

4670

4720

4670

4720

4670

4720

Масса КИМ, кг

10980

12520

15470

19300

10980

12520

15470

19300

10980

12520

15470

19300

Параметры электрического питания:

- напряжение переменного тока,В

230

- частота переменного тока, Гц

50

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от +19 до +21

от +18 до +22

- относительная влажность, %

от 40 до 70

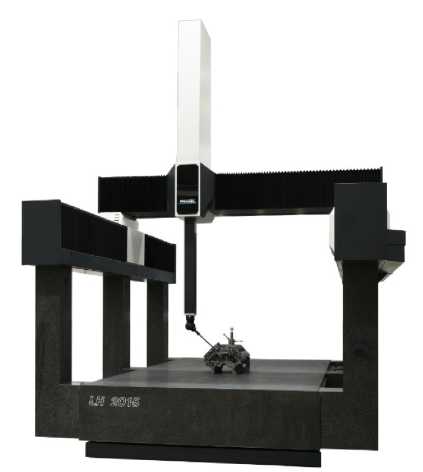

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 2015 Premium-Select

LH 2015 Premium

LH 2015 Standard

Г абаритные размеры, мм, н< более

Длина

4660

5660

6660

4660

5660

6660

4660

5660

6660

Ширина

3450

Высота*

4620

Масса КИМ, кг

15500

18500

24500

15500

18500

24500

15500

18500

24500

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +19 до +21

от +18 до +22

от 40 до 70

* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH 2315 Premium-Select

LH 2315 Premium

LH2315 Standard

Г абаритные размеры, мм, не более

Длина

4850

5950

7080

8210

4850

5950

7080

8210

4850

5950

7080

8210

Ширина

3660

Высота*

4700

Масса КИМ, кг

20800

24600

29400

31800

20800

24600

29400

31800

20800

24600

29400

31800

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

- температура окружающей среды, °C -относительная влажность, %

от +19 до +21

от +18 до +22

от 40 до 70

* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

LH

2317 Premium-Select

LH 2317 Premium

LH2317 Standard

Г абаритные размеры, мм, не более

Длина

4850

5950

7080

8210

4850

5950

7080

8210

4850

5950

7080

8210

Ширина

3660

Высота*

5200

Масса КИМ, кг

21150

24950

29900

32300

21150

24950

29900

32300

21150

24950

29900

32300

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +19 до +21

от +18 до +22

от 40 до 70

* С опциональной активной системой виброгашения высота увеличивается на макс. 10 мм

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 55 Standard

ХО 55 Premium

Габаритные размеры, мм.

Длина

1390

1590

1970

1390

1590

1970

не более

Ширина

1145

Высота

2550

Масса КИМ, кг

980

1250

1450

980

1250

1450

Параметры электрического питания:

- напряжение переменного тока,В

230

- частота переменного тока, Гц

50

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от +18 до +22

- относительная влажность, %

от 40 до 70

Наименование характеристики

Наименование модели и исполнения/Значение характеристики

ХО 87 Standard

ХО 87 Premium

Габаритные размеры, мм, не более

Длина

2055

2640

3230

2055

2640

3230

Ширина

1480

Высота

2970

2885

2970

2885

Масса КИМ, кг

2650

3000

4050

2650

3000

4050

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +18 до +22

от 40 до 70

Наименование характеристики

Наименование модели и исполнения/Значение характеристики

ХО 107 Standard

ХО 107 Premium

Г абаритные размеры, мм, не более

Длина

2400

2700

3230

2400

2700

3230

Ширина

1680

Высота

2970

2885

2970

2885

Масса КИМ, кг

3500

3670

5270

3500

3670

5270

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +18 до +22

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 108 Standard

ХО 108 Premium

Габаритные размеры, мм, не более

Длина

2400

2640

3230

2400

2640

3230

Ширина

1680

Высота

3170

3085

3170

3085

Масса КИМ, кг

3520

3690

5290

3520

3690

5290

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +18 до +22

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 1210 Standard

ХО 1210 Premium

Габаритные размеры,

Длина

3000

3400

3900

4400

3000

3400

3900

4400

мм, не более

Ширина

2165

Высота

3500

Масса КИМ, кг

6000

8000

10200

12600

6000

8000

10200

12600

Параметры электрического питания:

- напряжение переменного тока,В

230

- частота переменного тока, Гц

50

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от +18 до +22

- относительная влажность, %

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

ХО 1510 Standard

ХО 1510 Premium

Г абаритные размеры,

Длина

3465

3965

4465

3465

3965

4465

мм, не более

Ширина

2515

Высота

3500

Масса КИМ, кг

8100

10300

12700

8100

10300

12700

Параметры электрического питания:

- напряжение переменного тока,В

230

- частота переменного тока, Гц

50

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от +18 до +22

- относительная влажность, %

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

SF 55 Standard

Габаритные размеры, мм, не более

Длина

1730

Ширина

1440

Высота

2555

Масса КИМ, кг

1050

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +18 до +22

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

SF 87 Standard

Г абаритные размеры, мм, не более

Длина

2130

Ширина

1560

Высота

2890

Масса КИМ, кг

1850

Параметры электрического питания:

• - напряжение переменного тока,В

• - частота переменного тока, Гц

230

50

Рабочие условия эксплуатации:

• - температура окружающей среды, °C

• - относительная влажность, %

от +19 до +21

от 40 до 70

Наименование характеристики

Наименование модификации и исполнения/Значение характеристики

SF 1210 Premium

SF 1210 Standard

Г абаритные размеры,

Длина

2976

мм, не более

Ширина

2362

Высота

3728

Масса КИМ, кг

6800

Параметры электрического питания:

- напряжение переменного тока,В

230

- частота переменного тока, Гц

50

Рабочие условия эксплуатации:

- температура окружающей среды, °C

от +19 до +21

- относительная влажность, %

от 40 до 70
