Номер по Госреестру СИ: 87700-22
87700-22 Установка поверочная эталонная передвижная расходомерная
("УэпрТЭК")
Назначение средства измерений:
Установка поверочная эталонная передвижная расходомерная «УэпрТЭК» (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и массового расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и массового расхода жидкости.
Внешний вид.
Установка поверочная эталонная передвижная расходомерная
Рисунок № 1
Внешний вид.
Установка поверочная эталонная передвижная расходомерная
Рисунок № 2
Внешний вид.
Установка поверочная эталонная передвижная расходомерная
Рисунок № 3
Внешний вид.
Установка поверочная эталонная передвижная расходомерная
Рисунок № 4
Общие сведения
Дата публикации - 20.12.2022
Срок свидетельства -
Номер записи - 189711
ID в реестре СИ - 1404577
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК")
Страна - РОССИЯ
Населенный пункт - г. Томск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3208 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установка поверочная эталонная передвижная расходомерная ("УэпрТЭК")
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35271-13 07.06.2028 |
Дозаторы ленточные непрерывные, ДЛН Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
64575-16 11.07.2026 |
Дозаторы весовые дискретного действия, ДБ Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
79840-20 27.11.2025 |
Весы бункерные, БВ Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
80121-20 |
Система измерений количества и показателей качества нефти № 573 ПСП "Раскино", Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
81938-21 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС-17 Мамонтовского месторождения, 1, 8, 3, 4, 3, 7 Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
|
87700-22 |
Установка поверочная эталонная передвижная расходомерная, "УэпрТЭК" Общество с ограниченной ответственностью Научно-производственное предприятие "Томская электронная компания" (ООО НПП "ТЭК") (РОССИЯ г. Томск) |
ОТ МП |
1 год |
Кто поверяет Установка поверочная эталонная передвижная расходомерная ("УэпрТЭК")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Установка поверочная эталонная передвижная расходомерная ("УэпрТЭК")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ПО вычислителя УВП-280 |
|
Номер версии (идентификационный номер) ПО |
не менее 3.13 |
|
Цифровой идентификатор ПО |
4DF582B6 |
|
Алгоритм вычисления цифрового идентификатора |
CRC 32 |
Знак утверждения типа
Знак утверждения типананосится лазерной гравировкой на маркировочную табличку, закрепленную на корпусе установки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1 «Описание и работа» документа «Установка поверочная эталонная передвижная расходомерная «УэпрТЭК». Руководство по эксплуатации. ОФТ.05.2986.00.00. 00.00.00.01 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»)
ИНН 7020037139
Адрес: 634040, Томская область, г. Томск, ул. Владимира Высоцкого, д. 33
Телефон: +7 (3822) 63-39-54, факс: +7 (3822) 63-39-63
E-mail: npp@mail.npptec.ru
Изготовитель
Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»)ИНН 7020037139
Адрес: 634040, Томская область, г. Томск, ул. Владимира Высоцкого, д. 33
Телефон: +7 (3822) 63-39-54, факс: +7 (3822) 63-39-63
E-mail: npp@mail.npptec.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью Научно-производственное предприятие «Томская электронная компания» (ООО НПП «ТЭК»)ИНН 7020037139
Адрес: 634040, Томская область, г. Томск, ул. Владимира Высоцкого, д. 33
Телефон: +7 (3822) 63-39-54, факс: +7 (3822) 63-39-63
E-mail: npp@mail.npptec.ru
Принцип действия установки основан на использовании прямого метода динамических измерений массы жидкости в потоке и массового расхода жидкости.
Установка состоит из средства измерений массы жидкости в потоке и массового расхода жидкости, средств измерений температуры, давления измеряемой среды, а также системы управления, сбора и обработки информации. В качестве средства измерений массового расхода жидкости и массы жидкости в потоке в составе установки применяется расходомер массовый Promass (регистрационный номер 68358-17). В качестве средств измерений температуры измеряемой среды применяются преобразователь температуры CTR-ALW (регистрационный номер 72825-18) и термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91). В качестве средств измерений давления измеряемой среды применяются датчик давления Метран-150 (регистрационный номер 32854-13) и манометр показывающий для точных измерений МПТИ (регистрационный номер 26803-11). Система управления, сбора и обработки информации реализована на базе вычислителя УВП-280 (регистрационный номер 53503-13).
Измеряемая среда, пройдя через поверяемое средство измерений в подключаемом к установке узле, подается в установку и проходит через средства измерений температуры и давления измеряемой среды, расходомер массовый Promass и далее направляется обратно в подключенный узел. При этом система управления, сбора и обработки информации в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемого средства измерений и средств измерений, входящих в состав установки.

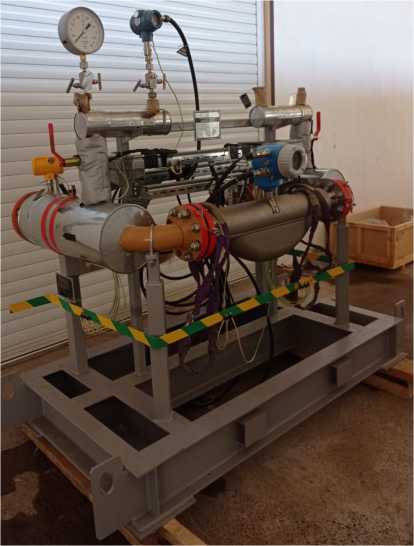

Общий вид установки представлен на рисунке 1.
Рисунок 1 - Общий вид установки

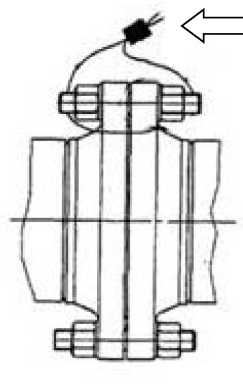

Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомера массового Promass, входящего в состав установки, с нанесением знака поверки на пломбу. Места пломбирования фланцевых соединений расходомера массового Promass, входящего в состав установки, приведены на рисунке 2.
1 Места пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
ООО НПП «ТЭК»
Установка поверочная эталонная передвижная расходомерная «УэпрТЭК» 0ФТ.05.298Б.00.00.00.00.00.01
Пределы допускаемой относительной погрешности при измерении массы жидкости в потоке и массового расхода жидкости, % Диапазон измерений массового расхода, т/ч Максимальное рабочее избыточное давление, МПа, не более
Максимальная температура, °C, не более Габаритные размеры LxBxH, мм, не менее
±0,1 от 9 до 180
не более 6
Масса, кг
Заводской No
плюс 50 2000x1000x1740
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
, приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (воспроизведения) массового расхода жидкости, т/ч |
от 9 до 180 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении) массы жидкости в потоке и массового расхода жидкости, % |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость (вода питьевая, нефть и нефтепродукты) |
|
Температура измеряемой среды, °С |
от 0 до +50 |
|
Избыточное давление измеряемой среды, МПа |
от 0 до 6 |
|
Плотность измеряемой среды, кг/м3 |
от 500 до 1800 |
|
Вязкость динамическая измеряемой среды, мПа^с, не более |
1100 |
|
Параметры электрического питания: | |
|
- напряжение питания, В |
220±22 |
|
- частота, Г ц |
50±0,5 |
|
Потребляемая мощность при напряжении переменного тока 230 В, Вт, не более |
250 |
|
Параметры электрического питания: - напряжение постоянного тока, В |
24 |
|
Потребляемая мощность при напряжении постоянного тока 24 В, Вт, не более |
50 |
|
Габаритные размеры, мм, не более: | |
|
- длина |
2000 |
|
- ширина |
1000 |
|
- высота |
1740 |
|
Масса, кг, не более |
600 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +60 |
|
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы установки, лет, не менее |
10 |
|
Средняя наработка на отказ, ч |
20000 |
