Номер по Госреестру СИ: 87429-22
87429-22 Средства обработки сигналов волоконно-оптических датчиков программно-технические
(ПТС-ВОД)
Назначение средства измерений:
Средства обработки сигналов волоконно-оптических датчиков программнотехнические ПТС-ВОД (далее - ПТС-ВОД) предназначены для измерений длины волны отражённого от волоконно-оптических брэгговских датчиков оптического излучения и формирования спектральных данных о состоянии датчиков в многомодовом оптическом волокне.
Внешний вид.
Средства обработки сигналов волоконно-оптических датчиков программно-технические
Рисунок № 1
Внешний вид.
Средства обработки сигналов волоконно-оптических датчиков программно-технические
Рисунок № 2
Программное обеспечение
Программное обеспечение «ASTROSOFT» (далее - ПО), входящее в состав ПТС-ВОД, выполняет функции установки параметров измерений, сбора и отображения измерительной информации в цифровом виде на экране ПК. ПО разделено на метрологически значимую часть, которая записана в памяти микроконтроллера ПТС-ВОД, и интерфейсную часть, которая запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области крепежных винтов корпуса ПТС-ВОД.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ASTROSOFT |
Номер версии (идентификационный номер) ПО |
2.7 и выше |
Цифровой идентификатор ПО |
- |
Лист № 3
Всего листов 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации ПТС-ВОД печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе раздел 5 «Описание и использование по назначению» Руководства по эксплуатации ПТС-ВОД. ДСАЕ.401163.030РЭ.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2019 г. № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации»;
Технические условия. ДСАЕ.401163.030ТУ. Средство обработки сигналов волоконнооптических датчиков программно-техническое ПТС-ВОД.
ПравообладательОбщество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»)
ИНН 5408227286
Адрес: 614007, Пермский край, г. Пермь, ул. 25 Октября, д. 106
Телефон: +7 (342) 240-09-86
E-mail: inform@i-sensor.ru
Web-сайт: www.i-sensor.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ФГУП «ВНИИОФИ») Адрес: 119361, Россия, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-56-33
Факс: +7 (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Web-сайт: www.vniiofi.ru
Правообладатель
Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»)ИНН 5408227286
Адрес: 614007, Пермский край, г. Пермь, ул. 25 Октября, д. 106
Телефон: +7 (342) 240-09-86
E-mail: inform@i-sensor.ru
Web-сайт: www.i-sensor.ru
Изготовители Общество с ограниченной ответственностью «Инверсия-Сенсор» (ООО «Инверсия-Сенсор»)
ИНН 5408227286
Адрес: 614007, Пермский край, г. Пермь, ул. 25 Октября, д. 106
Телефон: +7 (342) 240-09-86
E-mail: inform@i-sensor.ru
Web-сайт: www.i-sensor.ru
Принцип действия ПТС-ВОД заключается в измерении мощности отражённого от брэгговских датчиков оптического сигнала при сканировании по длине волны в требуемом спектральном диапазоне с помощью перестраиваемого лазера. Целью измерений является построение функции мощности отражённого излучения от длины волны с последующим поиском экстремумов и определением соответствующих данным экстремумам значений длины волны. Брэгговский датчик представляет собой участок оптического волокна с градиентом показателя преломления периодического характера (брэгговская решётка), в результате чего часть проходящего через данное волокно излучения отражается, причём длина волны максимума коэффициента отражения соответствует периоду решётки. При изменении данного периода вследствие каких-либо физических воздействий длина волны отражения брэгговской решётки также изменит своё значение. Таким образом, волоконнооптические элементы на основе брэгговской решётки могут служить датчиками физических величин - например, температуры и деформации.
Управление работой ПТС-ВОД осуществляется с помощью персонального компьютера, подключаемого с помощью соответствующего кабеля. Конструктивно блоки ПТС-ВОД выполнены в прямоугольных металлических корпусах настольно-переносного типа. Для ограничения доступа внутрь корпусов произведено их пломбирование.
Заводской номер ПТС-ВОД в виде цифро-буквенного обозначения наносится печатным способом на шильд, закрепленный на заднюю панель корпуса.
Общий вид ПТС-ВОД, схема пломбировки от несанкционированного доступа, обозначения мест нанесения маркировки представлены на рисунках 1, 2.
По заявлению владельца ПТС-ВОД или лица, представившего его на поверку, на переднюю панель ПТС-ВОД наносится знак поверки.
место ' пломбирования
место нанесения знака поверки

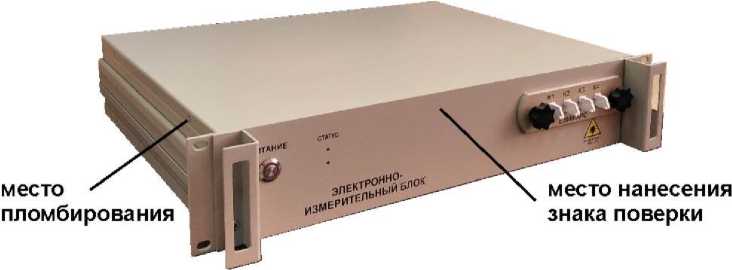

Рисунок 1 - Внешний вид ПТС-ВОД с указанием места пломбирования и размещения знака поверки

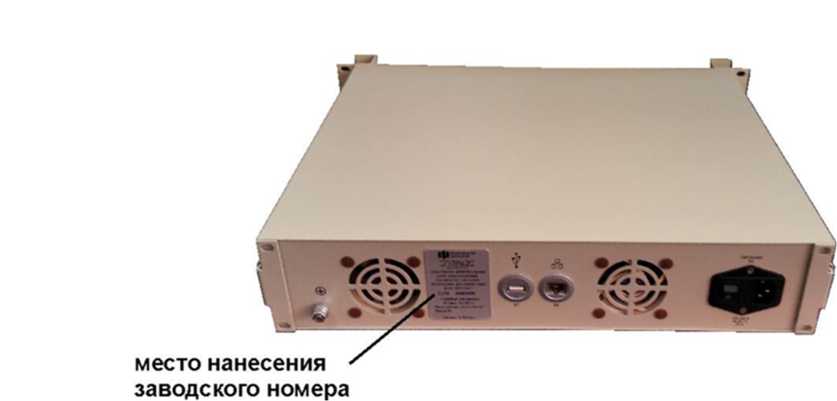

Рисунок 2 - Обозначение места нанесения заводского номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Средство обработки сигналов волоконно-оптических датчиков программно-техническое |
ПТС-ВОД |
1 шт. |
Кабель питания |
- |
1 шт. |
Шнур оптический |
FC/APC-FC/APC |
4 шт. |
Шнур оптический |
E2000/APC-E2000/APC |
4 шт. |
Сетевой кабель |
CAT.6 |
1 шт. |
Технологический кабель |
USB 2.0 A - USB 2.0 A |
1 шт. |
Продолжение таблицы 4
Наименование |
Обозначение |
Количество |
Очиститель |
one-click |
4 шт. |
Очиститель |
FIS 4 |
4 шт. |
Флеш-накопитель с ПО* |
ASTROSOFT |
1 шт. |
Руководство администратора и оператора* |
ASTROSOFT |
1 экз. |
Кейс для транспортировки многооборотный |
— |
1 шт. |
Маркер |
- |
1 шт. |
Формуляр |
ДСАЕ.401163.030ФО |
1 экз. |
Руководство по эксплуатации* |
ДСАЕ.401163.030РЭ |
1 экз. |
* По согласованию с заказчиком допускается комплектовать не менее 1 шт. на партию (партия - изделия в количестве от двух и более штук, поставляемые по одному договору) |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений длин волн, нм |
от 1500 до 1600 |
Пределы допускаемой абсолютной погрешности измерений длин волн, нм |
± 0,05 |
Динамический диапазон *, дБ, не менее |
20 |
* Допускаемое ослабление отражённого от брэгговских датчиков оптического излучения ПТС-ВОД при измерениях длин волн. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Выходная оптическая мощность, дБм, не более |
10 |
Частота опроса, Г ц |
5 |
Число оптических каналов, шт. |
4 |
Тип оптического волокна в выходном разъеме |
Многомодовое, 50/125 |
Габаритные размеры (ширина х глубина х высота), мм, не более |
482х395х88 |
Масса, кг, не более |
10 |
Условия эксплуатации: Диапазон температуры окружающей среды, оС Относительной влажность воздуха при +25 оС (без образования конденсата), %, не более |
от +4 до +30 85 |
