Сведения о средстве измерений: 87224-22 Резервуар горизонтальный

Номер по Госреестру СИ: 87224-22
87224-22 Резервуар горизонтальный
(РГСП-10-2220)

Назначение средства измерений:
Резервуар горизонтальный РГСП-10-2220 (далее - резервуар) предназначен для измерений объема жидкостей, а также для их приема, хранения и отпуска.

сертификация программного обеспечения
Внешний вид. Резервуар горизонтальный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Резервуар горизонтальный
Рисунок № 1

Общие сведения

Дата публикации - 28.10.2022
Срок свидетельства -
Номер записи - 189249
ID в реестре СИ - 1403526
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Металлург" (ООО "Металлург")
Страна - РОССИЯ
Населенный пункт - г. Тюмень
Уведомление о начале осуществления предпринимательской деятельности -

Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2702 от 2022.10.27 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Резервуар горизонтальный (РГСП-10-2220)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Металлург" (ООО "Металлург")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87222-22

Резервуары горизонтальные , РГСП
Общество с ограниченной ответственностью "Металлург" (ООО "Металлург") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
87223-22

Резервуары горизонтальные , РГСПД
Общество с ограниченной ответственностью "Металлург" (ООО "Металлург") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет
87224-22

Резервуар горизонтальный, РГСП-10-2220
Общество с ограниченной ответственностью "Металлург" (ООО "Металлург") (РОССИЯ г. Тюмень)
ОТ
МП
5 лет

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

  • Государственные первичные эталоны (ГЭТ);
  • Эталоны единиц величин, закрепленные за метрологическими службами;
  • Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

  • Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
  • Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
  • Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
  • Экспорта данных в различных форматах;
  • Отображения географической информации с использованием Яндекс.Карт (при необходимости);
  • Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

  • Оценивать динамику использования эталонов по годам;
  • Сравнивать организации по активности применения эталонной базы;
  • Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
  • Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Резервуар горизонтальный (РГСП-10-2220)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
(RA.RU.311285)
РСТ
  • Нет модификации
  • 1 1 0 0 1 1 0

    Стоимость поверки Резервуар горизонтальный (РГСП-10-2220)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта резервуара типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в пункте 6.1 раздела 6 «Эксплуатация резервуара» руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Металлург» (ООО «Металлург»)

    ИНН 7204204005

    Адрес: 625017, Тюменская область, г. Тюмень, ул. Ямская, д.105, стр. 1, эт.3, пом.45 Телефон: +7(3452) 59-47-47

    E-mail: metallurg@metlg.ru

    Изготовитель

    Общество с ограниченной ответственностью «Металлург» (ООО «Металлург»)
    ИНН 7204204005
    Адрес: 625017, Тюменская область, г. Тюмень, ул. Ямская, д.105, стр. 1, эт.3, пом.45 Телефон: +7(3452) 59-47-47
    E-mail: metallurg@metlg.ru

    Испытательный центр

    Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    ИНН 7809022120
    Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
    Web-сайт: vniir.org
    E-mail: office@vniir.org

    Правообладатель

    Общество с ограниченной ответственностью «Металлург» (ООО «Металлург»)
    ИНН 7204204005
    Адрес: 625017, Тюменская область, г. Тюмень, ул. Ямская, д.105, стр. 1, эт.3, пом.45 Телефон: +7(3452) 59-47-47
    E-mail: metallurg@metlg.ru

    Принцип действия резервуара основан на заполнении его жидкостью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.

    Резервуар представляет собой горизонтально установленный стальной односекционный двустенный сосуд цилиндрической формы с усеченно-коническими днищами.

    Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуара.

    Установка резервуара РГСП-10-2220 с заводским номером 601 - подземная.

    Заводской номер резервуара в виде цифрового обозначения, состоящий из арабских цифр, нанесен методом сублимации на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.

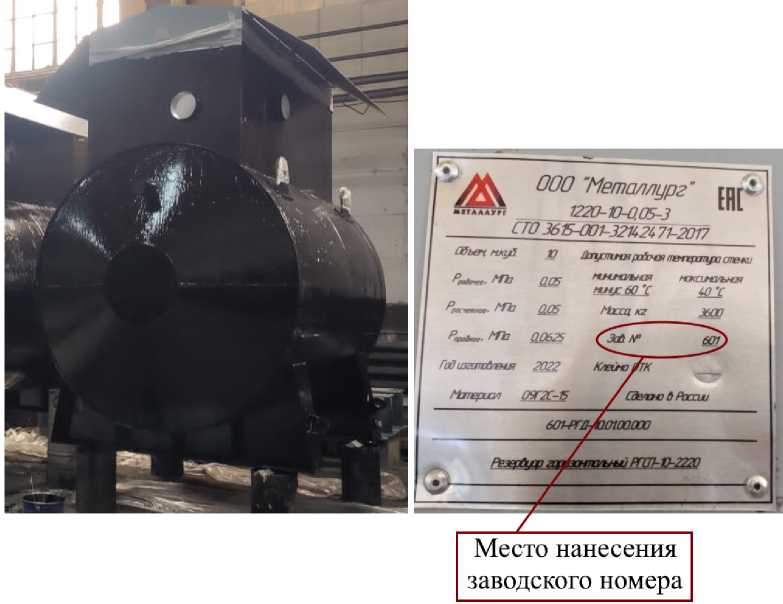

    Общий вид резервуара РГСП-10-2220 с указанием мест нанесения заводского номера приведен на рисунке 1.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Внешний вид. Резервуар горизонтальный (РГСП-10-2220), http://oei-analitika.ru

    Рисунок 1 - Общий вид резервуара РГСП-10-2220 №601 с указанием места нанесения заводского номера

    Пломбирование резервуара РГСП-10-2220 не предусмотрено.


    Таблица 3-

    Наименование

    Обозначение

    Количество

    Резервуар горизонтальный

    РГСП-10-2220

    1 шт.

    Паспорт

    -

    1 шт.

    Градуировочная таблица

    -

    1 шт.

    Руководство по эксплуатации

    601-РГД-10.01.00.000 РЭ

    1 шт.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, м3

    10

    Пределы допускаемой относительной погрешности определения вместимости (объемный метод), %

    ±0,25

    Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), %

    ±0,25

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    Температура окружающего воздуха, оС

    от -60 до +50

    Атмосферное давление, кПа

    от 84,0 до 106,7

    Средний срок службы, лет, не менее

    30
