Номер по Госреестру СИ: 87222-22
87222-22 Резервуары горизонтальные
(РГСП)
Назначение средства измерений:
Резервуары горизонтальные РГСП (далее - резервуары) предназначены для измерений объема жидкостей, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары горизонтальные
Рисунок № 1

Внешний вид.
Резервуары горизонтальные
Рисунок № 2

Внешний вид.
Резервуары горизонтальные
Рисунок № 3

Внешний вид.
Резервуары горизонтальные
Рисунок № 4

Внешний вид.
Резервуары горизонтальные
Рисунок № 5

Внешний вид.
Резервуары горизонтальные
Рисунок № 6

Внешний вид.
Резервуары горизонтальные
Рисунок № 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте 6.1 раздела 6 «Эксплуатация резервуара» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Металлург» (ООО «Металлург») ИНН 7204204005
Адрес: 625017, Тюменская область, г. Тюмень, ул. Ямская, д.105, стр. 1, эт.3, пом.45 Телефон: +7(3452) 59-47-47
E-mail: metallurg@metlg.ru
Изготовитель
Общество с ограниченной ответственностью «Металлург» (ООО «Металлург») ИНН 7204204005Адрес: 625017, Тюменская область, г. Тюмень, ул. Ямская, д.105, стр. 1, эт.3, пом.45 Телефон: +7(3452) 59-47-47
E-mail: metallurg@metlg.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Телефон/ факс: +7 (843) 272-70-62/(843) 272-00-32
Web-сайт: vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Металлург» (ООО «Металлург») ИНН 7204204005Адрес: 625017, Тюменская область, г. Тюмень, ул. Ямская, д.105, стр. 1, эт.3, пом.45 Телефон: +7(3452) 59-47-47
E-mail: metallurg@metlg.ru
Принцип действия резервуаров основан на заполнении их жидкостью до произвольных уровней, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Резервуары представляют собой горизонтально установленные стальные односекционные сосуды цилиндрической формы с плоскими днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
Установка резервуаров РГСП - подземная.
Резервуары изготовлены в следующих модификациях: РГСП-10-2220 с заводскими номерами 585, 588, 592, 597, 600, РГСП-100-3240 с заводскими номерами 589, 590.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены методом сублимации на маркировочную табличку резервуара. Знак поверки наносится в свидетельство о поверке резервуара.
Общий вид резервуаров РГСП с указанием мест нанесения заводских номеров приведены на рисунках 1, 2, 3, 4, 5, 6, 7.
Нанесение знака поверки на средство измерений не предусмотрено.

СТО 3615-001-321626 71-2017
то
Объем, мкуб
PpStoWe. МПа
0.002
0.002
OipgffftQg, МПО
Q0025
2022
Год изготовления
Сделано б России
Материал
заводского номера
Р ГП7
1 расчетное’ 1 *
..И®** *»
*/\ ООО "Металлург" ср[»
ПЕКЛА» Г Г 1010-10-0,002-3
Сосу стоная родочая темпер/тра стенки минимальная максимальная минус 60 °C 26 Т
Мхсд кг___2600
(^ЙЛ" 2?)
КлейнояТК ___
у у. : —
Место нанесения
Рисунок 1 - Общий вид резервуара РГСП-10-2220 №585 с указанием места нанесения заводского номера

стенки
1010-10-0,002-3
МКТАЛЛУРГ
СТО3615-001-321626 71-2017
Объем, мкуй
0.002
0.002
2650
0.0025
Год изгатблетя
2022
СдеЛОЮ 6 PoTCUU
Материал 09020-15
заводского номера
максимальная
26 'С
5ppSp.ee. МПа
Р МПп
' расчетное- 1 *
Ре
—
■ / /
Место нанесения

Рисунок 3 - Общий вид резервуара РГСП-10-2220 №592 с указанием места нанесения заводского номера

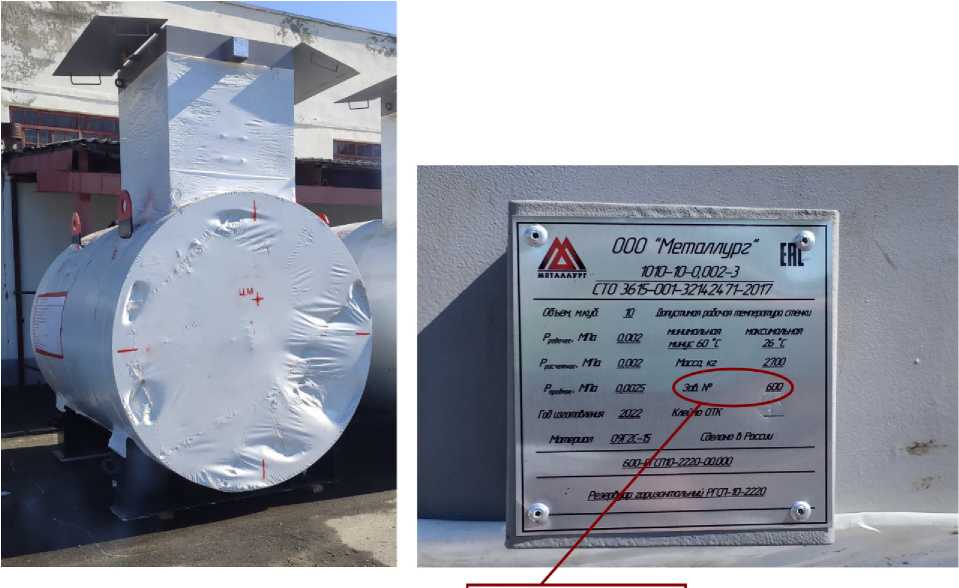

Место нанесения заводского номера

Место нанесения заводского номера
Рисунок 5 - Общий вид резервуара РГСП-10-2220 №600 с указанием места нанесения заводского номера

Место нанесения
заводского номера
Рисунок 6 - Общий вид резервуара РГСП-100-3240 №589 с указанием места нанесения заводского номера

СТО '3615-001-321^71-2017
IgliJJl
л к ООО "Металлург" ^Ц[
Лйь 1010-100-0,002-3 _
МВТЛАЛУРГ
Ж
2002
Q002
0.0025
Материал
Допуспимая рйдочоя
миндальная мжамальная минис 60 "С 50 Г
Массц кг 12500
5^)

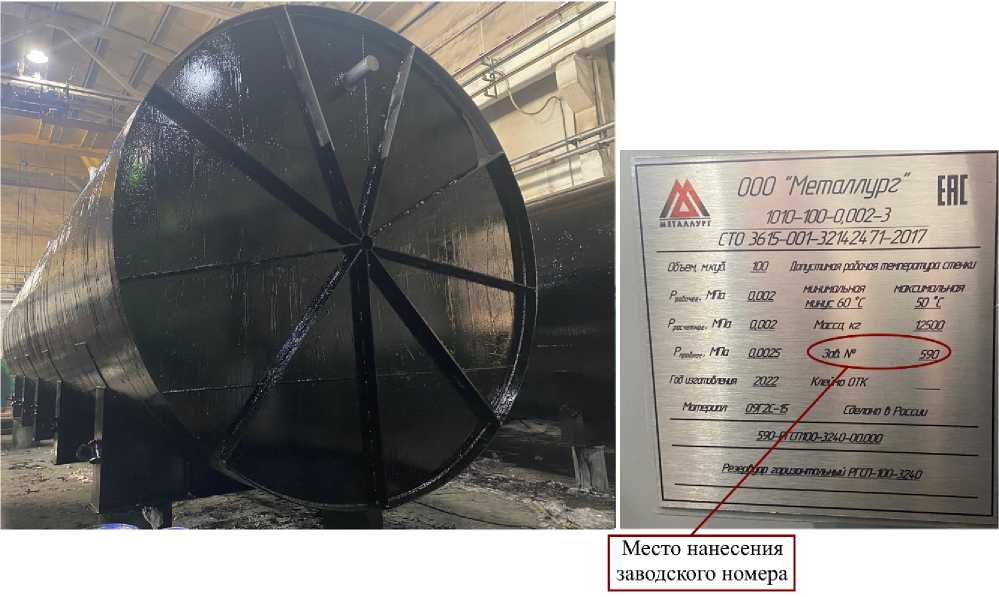

Место нанесения заводского номера
Рисунок 7 -
Общий вид резервуара РГСП-100-3240 №590 с указанием места нанесения
заводского номера Пломбирование резервуаров РГСП не предусмотрено.
Таблица 3-
Наименование |
Обозначение |
Количество |
Резервуар горизонтальный |
РГСП-10-2220 |
1 шт. |
Паспорт |
- |
1 шт. |
Градуировочная таблица |
- |
1 шт. |
Руководство по эксплуатации |
РГС(П).00.000 РЭ |
1 шт. |
Резервуар горизонтальный |
РГСП-100-3240 |
1 шт. |
Паспорт |
- |
1 шт. |
Градуировочная таблица |
- |
1 шт. |
Руководство по эксплуатации |
РГС(П).00.000 РЭ |
1 шт. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
РГСП-10-2220 |
РГСП-100-3240 | |
Номинальная вместимость, м3 |
10 |
100 |
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 | |
Пределы допускаемой относительной погрешности определения вместимости (геометрический метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | ||
РГСП-10-2220 |
РГСП-100-3240 | ||
Заводские номера | |||
585, 588, 592, 597, 600 |
589 |
590 | |
Средний срок службы, лет, не менее |
25 |
25 |
30 |
Условия эксплуатации: | |||
Температура окружающего воздуха, оС |
от -60 до +50 | ||
Атмосферное давление, кПа |
от 84,0 до 106,7 |
