Номер по Госреестру СИ: 87122-22
87122-22 Полуприцеп-цистерна
(DORS T1 V1 S222.30A)
Назначение средства измерений:
Полуприцеп-цистерна DORS T1 V1 S222.30A (далее - ППЦ) предназначена для измерений объема и транспортировки нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Общие сведения
Дата публикации - 20.10.2022
Срок свидетельства -
Номер записи - 189155
ID в реестре СИ - 1403102
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
DORS T1 V1 S222.30A,
Производитель
Изготовитель - "OK KARDESLER DAMPER KAROSER VE DINGIL IM"
Страна - ТУРЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 283 дн.
Приказы РСТ, где упоминается данный тип СИ
№2622 от 2022.10.19 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Полуприцеп-цистерна (DORS T1 V1 S222.30A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "OK KARDESLER DAMPER KAROSER VE DINGIL IM"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80131-20 |
Полуприцепы-цистерны, OKT TRAILER DORS T1 "OK KARDESLER DAMPER KAROSER VE DINGIL IM" (ТУРЦИЯ ) |
ОТ МП |
1 год |
|
87122-22 |
Полуприцеп-цистерна, DORS T1 V1 S222.30A "OK KARDESLER DAMPER KAROSER VE DINGIL IM" (ТУРЦИЯ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Полуприцеп-цистерна (DORS T1 V1 S222.30A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцеп-цистерна (DORS T1 V1 S222.30A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта 1Л ПЦ печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6.2.1 «Процедура заполнения танкера» Инструкции по эксплуатации и обслуживанию полуприцепа цистерны.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Правообладатель«OK KARDESLER DAMPER KAROSER VE DINGIL IM», Турция
Адрес: 2 A Sultangazi, istanbul, Turkey
Тел./факс: (0 532)724 70 59/730 70 17
Web -сайт: www.ersinkardesl erdamp er.com
Изготовитель
«OK KARDESLER DAMPER KAROSER VE DINGIL IM», ТурцияАдрес: 2 A Sultangazi, istanbul, Turkey
Тел./факс: (0 532)724 70 59/730 70 17
W eb -сайт: www.ersinkardesl erdamp er.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Рязанской области»(ФБУ «Рязанский ЦСМ»)
ИНН 6230004748
Адрес: 390011, г. Рязань, проезд Старообрядческий, д. 5
Телефон: (4912) 55-00-01, 44-55-84, факс: (4912) 44-55-84
Web-сайт: http://rcsm-ryazan.ru
E-mail: asu@rcsm-ryazan.ru
Правообладатель
«OK KARDESLER DAMPER KAROSER VE DINGIL IM», ТурцияАдрес: 2 A Sultangazi, istanbul, Turkey
Тел./факс: (0 532)724 70 59/730 70 17
Web -сайт: www.ersinkardesl erdamp er.com
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из сварной емкости цилиндрической формы, установленной на шасси. ППЦ является транспортной мерой полной вместимости (далее - ТМ). Цистерна состоит из четырех герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной круглой формы, донным клапаном и отдельным сливным патрубком. Указатели уровня налива установлены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер, обеспечивающий идентификацию ППЦ, нанесен на табличку в передней части ППЦ и продублирован на корпусе ППЦ ударно-точечным способом.
К ШШ, данного типа относится ШШ, с заводским номером NP9MS2230D3002345.

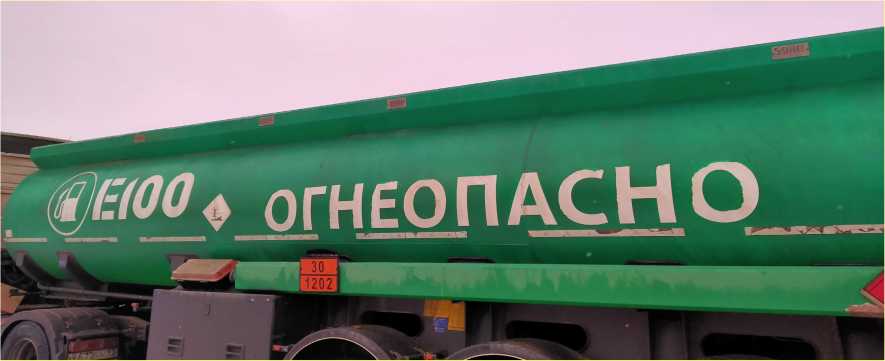

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны OKT TRAILER S222 30A DORS T1

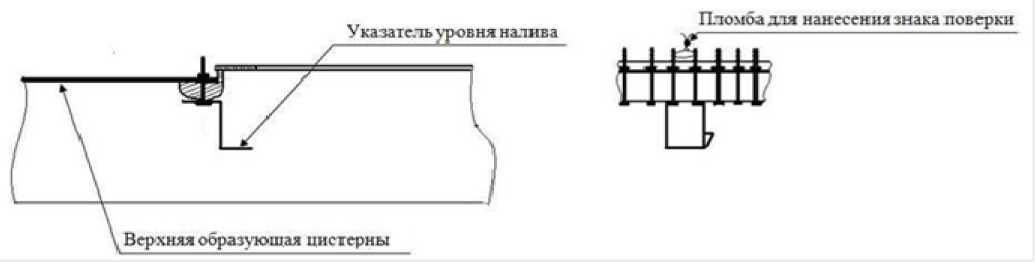

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 — Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки.
Таблица 1 — Метрологические характеристики
|
Наименование характеристики |
Значения | |||
|
Номинальная вместимость ППЦ, дм3 |
30000 | |||
|
Количество секций |
4 | |||
|
Номинальные вместимости секций, дм3 |
I |
II |
III |
IV |
|
10000 |
6000 |
8000 |
6000 | |
|
Пределы допускаемой относительной погрешности ППЦ, % |
±0,4 | |||
|
Разность между номинальной и действительной вместимостью ППЦ, %, не более |
±1,5 | |||
Таблица 2 — Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Снаряженная масса, кг, не более |
5500 |
|
Длина, мм, не более |
10500 |
|
Ширина, мм, не более |
2500 |
|
Высота, мм, не более |
3400 |
