Номер по Госреестру СИ: 87055-22
87055-22 Газоанализаторы
(Gasera ONE НCl)
Назначение средства измерений:
Газоанализаторы Gasera ONE HCl (далее - газоанализаторы) предназначены для измерений содержания хлористого водорода (НО) в атмосферном воздухе.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Программное обеспечение
Газоанализаторы имеют программное обеспечение (ПО). ПО осуществляет следующие функции:
-
- обработку и передачу измерительной информации от первичного преобразователя;
-
- расчет содержания хлористого водорода (HCl) в анализируемой среде по данным от первичного измерительного преобразователя;
-
- отображение результатов измерений на дисплее;
- передачу результатов измерений по интерфейсу Ethernet (TCP/IP), RS-232 или USB;
- контроль целостности программных кодов ПО, настроечных и калибровочных параметров;
- контроль общих неисправностей (связь, конфигурация);
- архивации измерительной информации.
Влияние ПО учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Gasera |
Номер версии (идентификационный номер) ПО, не ниже |
1.0.0 |
Цифровой идентификатор ПО |
- |
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяпечатным способом на титульный лист Руководства по эксплуатации и в виде наклейки на верхний левый угол передней панели газоанализатора.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 6 «Выполнение измерений при помощи газоанализатора Gasera ONE HCl» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия;
Стандарт предприятия фирмы «Gasera Ltd.», Финляндия.
ПравообладательФирма «Gasera Ltd.», Финляндия
Адрес: Lemminkaisenkatu 59, 20520 Turku, Finland
Телефон: +358 40 5222611, факс: +358 40 5222611
Web-сайт: www.gasera.fi
E-mail: info@gasera.fi
Изготовитель
Фирма «Gasera Ltd.», ФинляндияАдрес: Lemminkaisenkatu 59, 20520 Turku, Finland
Телефон: +358 40 5222611, факс: +358 40 5222611
Web-сайт: www.gasera.fi
E-mail: info@gasera.fi
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)ИНН 7809022120
Адрес:190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01, факс: (812) 713-01-14
Web сайт: www.vniim.ru E-mail: info@vniim.ru
Правообладатель
Фирма «Gasera Ltd.», ФинляндияАдрес: Lemminkaisenkatu 59, 20520 Turku, Finland
Телефон: +358 40 5222611, факс: +358 40 5222611
Web-сайт: www.gasera.fi
E-mail: info@gasera.fi
Принцип действия газоанализаторов - оптический, основан на фотоакустической технологии с использованием настраиваемых источников лазерного излучения (диодный лазер). Метод измерений основан на способности молекул HCl избирательно поглощать лучистую энергию в характерном для них участке инфракрасного диапазона. В камере-резонаторе молекулы HCl под воздействием лазерного излучения производят колебания, интенсивность которых пропорциональна содержанию HCl. Колебания регистрируются приемником.
Конструктивно газоанализаторы представляют собой одноблочные стационарные приборы, выполненные в металлическом корпусе. На лицевой панели газоанализатора расположены жидкокристаллический дисплей, USB разъем, ручка управления и программирования газоанализатора. На задней панели газоанализатора расположены кнопка включения/выключения газоанализатора, разъемы входа и выхода анализируемой газовой смеси, разъем питания, порты Ethernet и RS-232 (по заказу). На входе газовой пробы в газоанализатор расположены фильтры для очистки от пыли и влаги. Отбор пробы осуществляется газоанализатором принудительно, в циклическом режиме за счет внутреннего побудителя расхода.
Доступ внутрь корпуса ограничивается пломбированием правого верхнего винта лицевой панели.
Общий вид газоанализаторов, схема пломбировки корпуса от несанкционированного доступа и место нанесения знака утверждения типа представлены на рисунке 1, общий вид маркировочной таблички с местом нанесения заводского номера - на рисунке 2.
Заводской номер наносится печатным способом в цифровом формате на маркировочную табличку, расположенную на задней панели газоанализатора.
Знак поверки наносится на свидетельство о поверке (при оформлении).
Место пломбировки
Место нанесения знака у тверждения типа
Рисунок 1 - Общий вид газоанализаторов
S
: 060019
100-240 V- 50-60 Hz
Т 2А 250V
GASERA ПУ
MADE IN FINLAND
се
MODEL: DFB Laser
_
Место нанесения заводских номеров

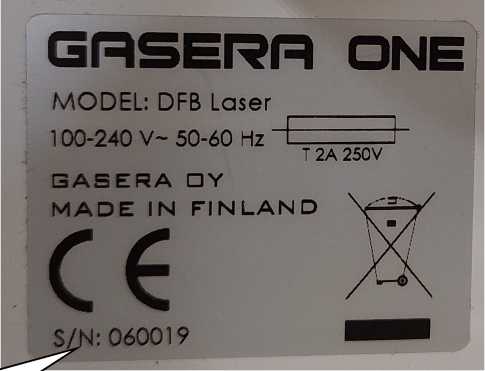

Рисунок 2 - Общий маркировочной таблички
Таблица 2 - Основные метрологические характеристики
Диапазон измерений хлористого водорода (НИ) |
Пределы допускаемой основной погрешности | ||
массовой концентрации, 2) мг/м3 |
объемной доли, млн-1 (ppm) |
приведенной, 1) Y, % |
относительной, 6, % |
от 0 до 0,20 включ. |
от 0 до 0,12 включ. |
±20 |
- |
св. 0,20 до 2,0 |
св. 0,12 до 1,23 |
- |
±20 |
С=Х М • Р 22,41 /1 + — У 760 273) где М - молекулярная масса определяемого компонента, г/моль; Р - атмосферное давление, мм рт. ст.; t - температура анализируемой газовой смеси, оС. Значение температуры вводится пользователем вручную в меню настройки газоанализатора.
|
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,4 |
Пределы допускаемой дополнительной погрешности от влияния неизмеря-емых компонентов, приведенных в Таблице 4, в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности |
±0,2 |
Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды в пределах рабочих условий эксплуатации относительно условий определения основной погрешности, в долях от пределов допускаемой основной погрешности |
±0,2 |
Время прогрева, мин, не более |
30 |
Время установления показаний Т0,9, мин, не более |
40 |
Предел допускаемого изменения выходного сигнала за 24 часа непрерывной работы, в долях от пределов допускаемой основной погрешности |
0,5 |
Пределы допускаемой относительной погрешности газоанализаторов в рабочих условиях эксплуатации при контроле ПДК1) в атмосферном воздухе в соответствии с Постановлением Правительства Российской Федерации № 1847 от 16.11.2020 г. п. 3.1.2 в диапазоне измерений массовой концентрации св. 0,20 до 2,0 мг/м3 (объемной доли св. 0,12 до 1,23 млн-1), % |
±25 |
1) Значение максимальной разовой предельно допустимой концентрации хлористого водорода (НО) составляет 0,2 мг/м3 в соответствии с СанПиН 1.2.3685-21. |
Таблица 4 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
- напряжение переменного тока, В |
от 207 до 253 |
- частота переменного тока, Г ц |
50±1 |
Потребляемая мощность, В^А, не более |
100 |
Масса, кг, не более |
13 |
Габаритные размеры, мм, не более | |
- длина |
440 |
- ширина |
484 |
- высота |
139 |
Условия эксплуатации: | |
- температура окружающей среды, оС |
от +10 до +30 |
- относительная влажность, % |
от 10 до 90 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Объемный расход газовой смеси на входе газоанализатора, дм3/мин, не бо- |
1,5 |
лее | |
Содержание неизмеряемых компонентов, млн-1, не более: | |
- озон (О3) |
5 |
- оксид углерода (СО) |
100 |
- диоксид углерода (СО2) |
1000 |
Средний срок службы, лет |
10 |
Наименование характеристики |
Значение |
Средняя наработка до отказа (при доверительной вероятности Р=0,95), ч, не менее |
24000 |
