Номер по Госреестру СИ: 86905-22
86905-22 Трансформаторы тока
(ТЛМ-10-1)
Назначение средства измерений:
Трансформаторы тока ТЛМ-10-1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 29.09.2022
Срок свидетельства -
Номер записи - 188899
ID в реестре СИ - 1402365
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТЛМ-10-1(1)-У3, ТЛМ-10-1, Без модификации,
Производитель
Изготовитель - Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_20. Поверка по организации в динамике по дням" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по дням и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по дням, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2394 от 2022.09.28 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2747 от 2024.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Трансформаторы тока (ТЛМ-10-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
82222-21 |
Трансформаторы тока, ТЛМ-10-1 Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
85803-22 |
Трансформаторы тока, ТЛК-10 Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
86905-22 |
Трансформаторы тока, ТЛМ-10-1 Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
89291-23 |
Трансформаторы тока, ТЛМ-10-1 Открытое акционерное общество "Самарский трансформатор" (ОАО "СТ") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
Ввиду большого размера таблиц БД, связанных с средствами поверки, отчет строится в 2 этапа.
На первом этапе выбирается год производства СО (он указывается поверителем при вводе данных о СО, как средстве поверки). Ввиду того, что при вводе данных поверители допускают огромное количество опечаток (присутствую СО с датой производства от 1000 до 3000 годов производства) ограничена возможность выбора года производства СО периодом с 2000 по текущий год.
После выбора года производства строится сводная таблица по СО, применяемым в качестве средства поверки. Отчет строится очень долго!!!! (при построении задействованы 2 таблицы с суммарным количеством записей на конец 2023 года 1.5млд строк, много полей текстовых)!!!! При формировании таблицы из нее исключаются СО для которых не был указан год производства и/или серийный номер.
Таблица содержит следующие сведения: наименование организации поверителя, номер ГСО, заводской номер ГСО, описание ГСО и кол-во поверок за выбранный год.
Кто поверяет Трансформаторы тока (ТЛМ-10-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Трансформаторы тока (ТЛМ-10-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ООО "ПРОМЭНЕРГОСТАНДАРТ" Краснодарский край |
980 | 980 |
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательОткрытое акционерное общество «Самарский трансформатор» (ОАО «СТ»)
ИНН 6311012779
Адрес: 443017, Россия, г. Самара, Южный проезд, 88
Телефон: +7 (846) 261-68-22
Факс: +7 (846) 261-68-22
Web-cайт: www.unitedenergy.ru
E-mail: info@samaratransformer.ru
Изготовитель
Открытое акционерное общество «Самарский трансформатор» (ОАО «СТ»)ИНН 6311012779
Адрес: 443017, Россия, г. Самара, Южный проезд, 88
Телефон: +7 (846) 261-68-22
Факс: +7 (846) 261-68-22
Web-сайт: www.unitedenergy.ru
E-mail: info@samaratransformer.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Открытое акционерное общество «Самарский трансформатор» (ОАО «СТ»)ИНН 6311012779
Адрес: 443017, Россия, г. Самара, Южный проезд, 88
Телефон: +7 (846) 261-68-22
Факс: +7 (846) 261-68-22
Web-cайт: www.unitedenergy.ru
E-mail: info@samaratransformer.ru
Трансформаторы тока являются трансформаторами опорного типа с литой изоляцией, выполненной из эпоксидного компаунда. Эпоксидное литье выполняет одновременно функции изолятора и несущей конструкции. Выводы первичной обмотки расположены на верхнем торце трансформаторов тока. Первичная обмотка трансформаторов тока включается в цепь измеряемого тока. Подключение токоведущих шин осуществляется к прямоугольным контактным площадкам с помощью болтов. Трансформаторы тока имеют два сердечника с вторичными обмотками для измерений и защиты. Трансформаторы могут быть установлены в любом положении и крепятся четырьмя болтами через отверстия в основании. Клеммы выводов вторичных обмоток снабжены закрепляющими винтами. Трансформаторы тока не имеют заземляющего зажима. Во время эксплуатации вторичная обмотка трансформатора должна быть замкнута на нагрузку, в случае отсутствия нагрузки, замыкающей вторичную цепь, обмотка должна быть замкнута.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока выпущены в следующих модификациях ТЛМ-10-1-У2, ТЛМ-10-1-У3 и ТЛМ-10-1(1)-У3, которые отличаются друг от друга значениями номинального первичного тока и классом точности вторичных обмоток.
К трансформаторам тока данного типа относятся трансформаторы тока модификации ТЛМ-10-1-У2 зав. № 3864110000001, 3864110000002, 3864110000003, модификации
ТЛМ-10-1-У3 зав. № 3575120000001 и модификации ТЛМ-10-1(1)-У3 зав. № 2599140000001, 2599140000002, 2599140000003, 2599140000004.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

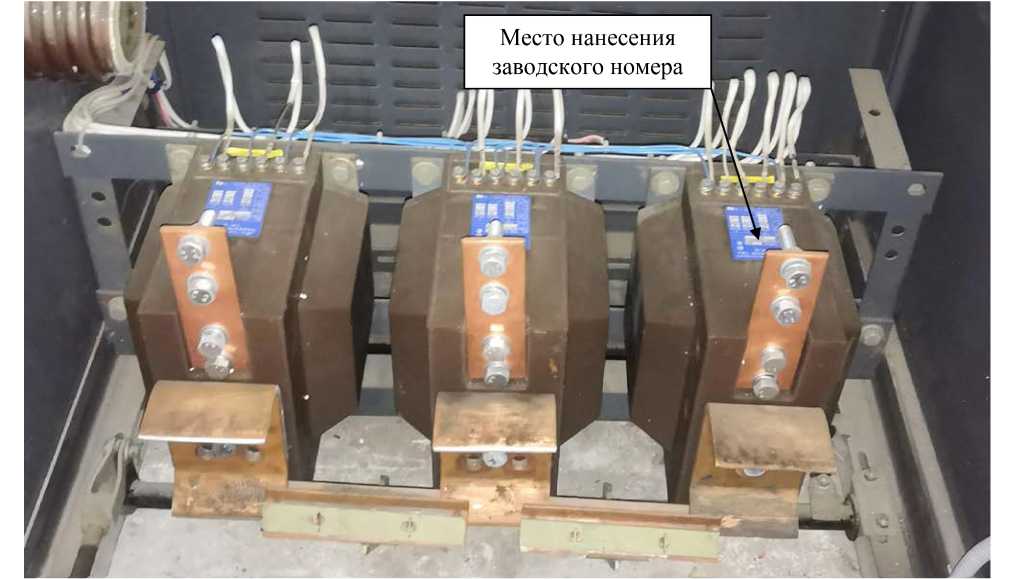

Общий вид средства измерений с указанием места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места нанесения заводского номера
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1.1 - Метрологические характеристики ТЛМ-10-1-У2
|
Наименование характеристики |
Значение для заводских номеров |
|
3864110000001, 3864110000002, 3864110000003 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
50 |
|
Номинальный вторичный ток Ином, А |
5 |
|
Номинальная частота £юм, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.2 - Метрологические характеристики ТЛМ-10-1-У3
|
Наименование характеристики |
Значение для заводских номеров |
|
3575120000001 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ином, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
10 |
Таблица 1.3 - Метрологические характеристики ТЛМ-10-1(1)-У3
|
Наименование характеристики |
Значение для заводских номеров |
|
2599140000001, 2599140000002, 2599140000003, 2599140000004 | |
|
Номинальное напряжение, кВ |
10 |
|
Номинальный первичный ток 11ном, А |
600 |
|
Номинальный вторичный ток Ьном, А |
5 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,5 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В\А |
10 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 | |
|
| ||
