Номер по Госреестру СИ: 86825-22
86825-22 Ключи моментные предельные
(KING TONY)
Назначение средства измерений:
Ключи моментные предельные KING TONY (далее - ключи) предназначены для измерений крутящего момента силы при нормированной затяжке резьбовых соединений с правой резьбой.

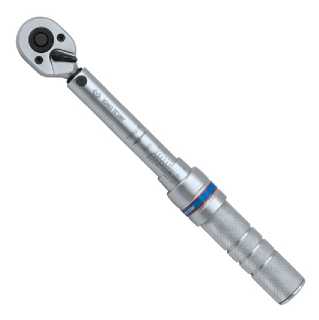

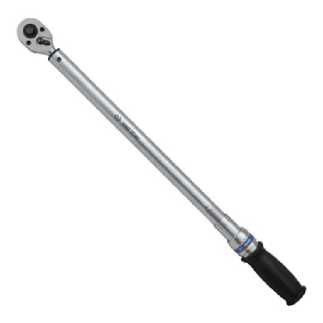

Внешний вид.
Ключи моментные предельные
Рисунок № 1

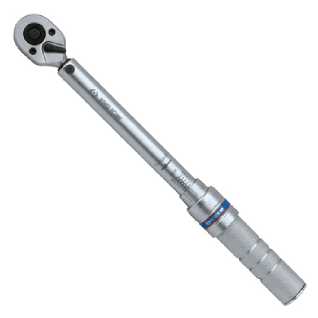

Внешний вид.
Ключи моментные предельные
Рисунок № 2

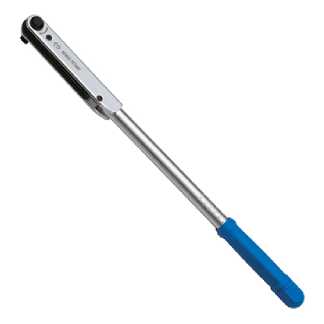

Внешний вид.
Ключи моментные предельные
Рисунок № 3
Внешний вид.
Ключи моментные предельные
Рисунок № 4
Внешний вид.
Ключи моментные предельные
Рисунок № 5
Внешний вид.
Ключи моментные предельные
Рисунок № 6

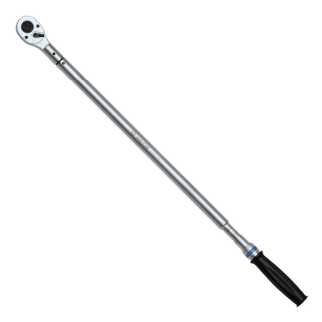

Внешний вид.
Ключи моментные предельные
Рисунок № 7

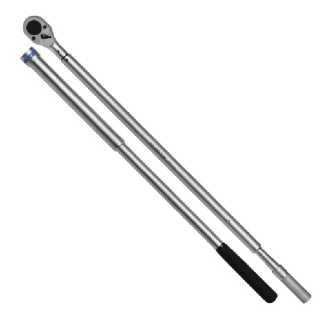

Внешний вид.
Ключи моментные предельные
Рисунок № 8
Внешний вид.
Ключи моментные предельные
Рисунок № 9
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в:
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 3426C-1DF, 3426C-2DF, 3436C-1DF, 3436C-2DF. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 3446E-1HG, 3446E-2HG, 3446E-3HG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34862-3FF. Руководство по эксплуатации (технический паспорт)»;
-
- разделах 4 «Подготовка к использованию» и 5 «Использование по назначению» «Ключи моментные предельные KING TONY 34223-1A и 34323-1A. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34262-1DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34323-2A. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34362-2DG, 34362-3DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34423-1A, 34423-2A. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34462-1DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34462-2DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34462-4DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34464-1FG, 34464-2FG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34522-2DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34662-1DG, 34662-2DG, 34662-3DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34862-1DG. Руководство по эксплуатации (технический паспорт)»;
-
- разделе 9 «Использование» «Ключи моментные предельные KING TONY 34862-2DG. Руководство по эксплуатации (технический паспорт)».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений крутящего момента силы, утвержденная приказом Росстандарта от 31 июля 2017 г. № 1794;
Техническая документация KING TONY TOOLS CO., LTD, Тайвань.
ПравообладательKING TONY TOOLS CO., LTD, Тайвань Адрес: 216, MING CHUAN ROAD, TAICHUNG, TAIWAN, R.O.C.
Тел.: +886-4-23353567
E-mail: service@kingtony.com
Изготовитель
KING TONY TOOLS CO., LTD, ТайваньАдрес: 216, MING CHUAN ROAD, TAICHUNG, TAIWAN, R.O.C. Тел.: +886-4-23353567
E-mail: service@kingtony.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)ИНН 7714110114
Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1 Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
KING TONY TOOLS CO., LTD, Тайвань Адрес: 216, MING CHUAN ROAD, TAICHUNG, TAIWAN, R.O.C.Тел.: +886-4-23353567
E-mail: service@kingtony.com
Принцип действия ключей основан на срабатывании механизма регулирования значения крутящего момента, расположенного внутри корпуса. Под действием приложенной к рукоятке силы при достижении заранее установленного значения крутящего момента силы ключи издают четко слышимый щелчок, что указывает на достижение установленного крутящего момента силы.
Конструктивно ключи состоят из корпуса, рукоятки, шкалы с указателем задаваемого крутящего момента, фиксатора, предельного механизма, головки с трещоточным механизмом, присоединительным квадратом с шариковым фиксатором или внутренним прямоугольником.
Ключи выпускаются в 27 модификациях, которые отличаются диапазоном измерений крутящего момента силы, ценой деления шкалы, габаритными размерами, массой, размером присоединительного элемента и условиями эксплуатации.
Заводской номер ключей в числовом формате наносится методом гравировки на корпус ключа.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид ключей моментных предельных KING TONY представлен на рисунках 1 -10.
Рисунок 1 - Общий вид
ключей моментных предельных KING TONY модификаций 3426C-1DF, 3436C-1DF
Рисунок 2 - Общий вид
ключей моментных предельных KING TONY модификаций 3426C-2DF, 3436C-2DF
Рисунок 3 - Общий вид
ключей моментных предельных KING TONY модификаций 3446E-1HG, 3446E-2HG, 3446E-3HG
Рисунок 4 - Общий вид ключей моментных предельных KING TONY модификаций 34223-1A, 34323-1A, 34323-2A, 34423-1A, 34423-2A
Рисунок 6 - Общий вид
ключей моментных предельных KING TONY модификации 34522-2DG
Рисунок 7 - Общий вид
ключей моментных предельных KING TONY модификаций 34262-1DG, 34362-2DG, 34362-3DG, 34462-1DG, 34462-2DG, 34462-4DG
Рисунок 5 - Общий вид
ключей моментных предельных KING TONY модификаций 34464-1FG, 34464-2FG
Рисунок 9 - Общий вид
ключей моментных предельных KING TONY модификации 34862-2DG
Рисунок 8 - Общий вид
ключей моментных предельных KING TONY модификаций 34662-1DG, 34662-2DG, 34662-3DG, 34862-1DG
Рисунок 10 - Общий вид ключей моментных предельных KING TONY модификации 34862-3FF
В процессе эксплуатации ключ не предусматривает внешних механических или электронных регулировок. Опломбирование ключей не производится, ограничение доступа обеспечивается конструкцией самих ключей, которая может быть вскрыта только при помощи специального инструмента.
Таблица 1 - Метрологические характеристики .
Модификация |
Диапазон измерений крутящего момента силы, IH1 |
Цена деления шкалы, Н^м |
Пределы допускаемой относительной погрешности измерений крутящего момента силы, % |
34323-1A |
от 5 до 25 |
0,1 |
± 4 |
34223-1A |
от 5 до 25 |
0,1 |
± 4 |
3426C-1DF |
от 3 до 15 |
0,1 |
± 3 |
3426C-2DF |
от 5 до 25 |
0,2 |
± 3 |
3436C-1DF |
от 3 до 15 |
0,1 |
± 3 |
3436C-2DF |
от 5 до 25 |
0,2 |
± 3 |
34464-1FG |
от 40 до 210 |
1 |
± 4 |
34464-2FG |
от 70 до 340 |
3 |
± 4 |
34862-2DG |
от 300 до 1500 |
10 |
± 3 |
34862-3FF |
от 500 до 2500 |
20 |
± 3 |
34262-1DG |
от 4 до 20 |
0,1 |
± 3 |
34323-2A |
от 20 до 110 |
1 |
± 4 |
34362-2DG |
от 20 до 100 |
0,5 |
± 3 |
34423-1A |
от 42 до 210 |
1 |
± 4 |
34423-2A |
от 70 до 340 |
3 |
± 4 |
34462-1DG |
от 40 до 200 |
1 |
± 3 |
34462-2DG |
от 60 до 340 |
2 |
± 3 |
34522-2DG |
от 40 до 200 |
1 |
± 3 |
34662-1DG |
от 100 до 600 |
5 |
± 3 |
34662-2DG |
от 150 до 800 |
5 |
± 3 |
34662-3DG |
от 200 до 1000 |
5 |
± 3 |
34862-1DG |
от 200 до 1000 |
5 |
± 3 |
34462-4DG |
от 80 до 400 |
2 |
± 3 |
34362-3DG |
от 10 до 60 |
0,5 |
± 3 |
3446E-1HG |
от 25 до 135 |
5 |
± 4 |
3446E-2HG |
от 50 до 225 |
5 |
± 4 |
3446E-3HG |
от 70 до 330 |
10 |
± 4 |
Таблица 2 - Основные технические характеристики
Модификация |
Размер присоединительного квадрата / прямоугольника, мм (дюйм) |
Масса, г, не более |
Длина, мм, не более |
34323-1A |
9,53 (3/8) |
600 |
280 |
34223-1A |
6,35 (1/4) |
595 |
280 |
3426C-1DF |
6,35 (1/4) |
330 |
211 |
3426C-2DF |
6,35 (1/4) |
430 |
249 |
Продолжение таблицы 2
3436C-1DF |
9,53 (3/8) |
450 |
211 |
3436C-2DF |
9,53 (3/8) |
550 |
249 |
34464-1FG |
12,7 (1/2) |
1250 |
470 |
34464-2FG |
12,7 (1/2) |
1590 |
590 |
34862-2DG |
25,4 (1) |
12200 |
1850 |
34862-3FF |
25,4 (1) |
19600 |
2755 |
34262-1DG |
6,35 (1/4) |
640 |
330 |
34323-2A |
9,53 (3/8) |
900 |
370 |
34362-2DG |
9,53 (3/8) |
1320 |
435 |
34423-1A |
12,7 (1/2) |
1340 |
450 |
34423-2A |
12,7 (1/2) |
2400 |
570 |
34462-1DG |
12,7 (1/2) |
1590 |
521 |
34462-2DG |
12,7 (1/2) |
1810 |
613 |
34522-2DG |
14^18 внутренний прямоугольник |
1630 |
540 |
34662-1DG |
19,1 (3/4) |
7050 |
1050 |
34662-2DG |
19,1 (3/4) |
7050 |
1235 |
34662-3DG |
19,1 (3/4) |
7950 |
1238 |
34862-1DG |
25,4 (1) |
7050 |
1238 |
34462-4DG |
12,7 (1/2) |
1970 |
613 |
34362-3DG |
9,53 (3/8) |
1300 |
350 |
3446E-1HG |
12,7 (1/2) |
1640 |
555 |
3446E-2HG |
12,7 (1/2) |
1710 |
590 |
3446E-3HG |
12,7 (1/2) |
3440 |
803 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: температура окружающей среды, °С
1DF, 3436C-2DF, 34464-1FG, 34464-2FG, 34262-1DG, 34323-2A, 34362-2DG, 34423-1A, 34423-2A, 34462-1DG, 34462-2DG, 34522-2DG, 34662-1DG, 34662-2DG, 34862-1DG, 34462-4DG, 34362-3DG, 3446E-1HG, 3446E-2HG, 3446E-3HG |
от - 40 до + 40 от +15 до +35 |
